Устройства защиты предназначены для защиты электродвигателей мощностью от 2 до 320 кВт.

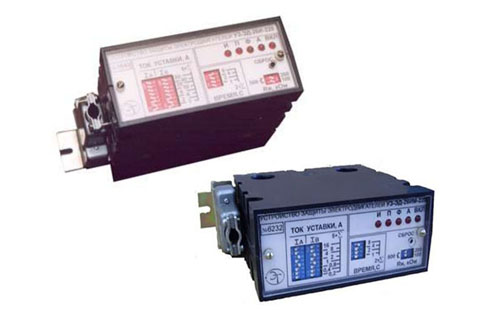

Общая информация по устройствам серии УЗ‑ЭД‑2x

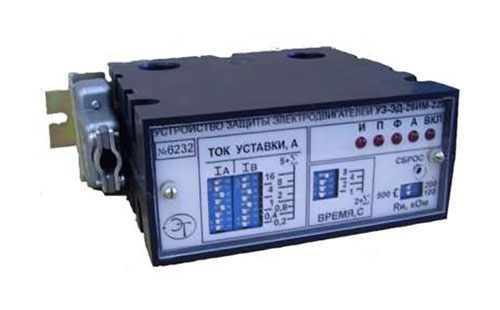

Предназначено для защиты электродвигателей от 2 до 75 кВт. Содержит встроенные датчики тока, имеет переключаемые уставки номинального тока (шаг 1А) и быстродействия. Осуществляет предстартовый контроль изоляции по переключаемому порогу.

Улучшенный аналог: УЗ-ЭД-26УД 5-170

Исполнение для защиты электродвигателей от 2 до 15кВт (шаг уставки 0,2А) со встроенными датчиками тока.

Улучшенный аналог: УЗ-ЭД-26УД 1-34

Исполнение для защиты электродвигателей от 2 до 15кВт (шаг уставки 0,2А) с выносными датчиками тока.

Улучшенный аналог: УЗ-ЭД-26УВ 1-34

Исполнение для защиты электродвигателей от 10 до 320 кВт (шаг уставки 4А) с выносными датчиками тока.

Улучшенный аналог: УЗ-ЭД-26УВ 25-850

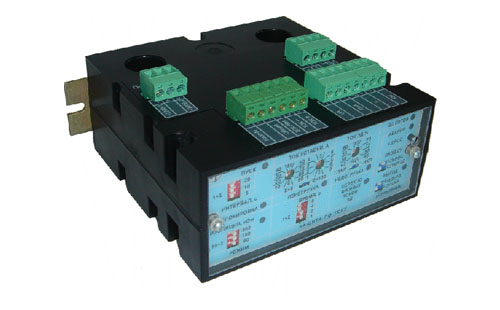

Исполнение для защиты электродвигателей от 2 до 75кВт (шаг уставки 0,2А) с выносными датчиками тока и аварийным каналом управления (коммутации).

Улучшенный аналог: УЗ-ЭД-36ВС 5-200

Предназначено для защиты электронасосов от 2 до 75 кВт. Содержит встроенные датчики тока, переключаемые уставки тока (шаг 1А) и быстродействия, осуществляет предстартовый контроль изоляции по переключаемому порогу. Дополнительно к функционалу УЗ-ЭД-26 обеспечивает защиту по датчику сухого хода.

Улучшенный аналог: УЗ-ЭД-26УД 5-170

Исполнение для защиты электронасосов от 2 до 15кВт (шаг уставки 0,2А) со встроенными датчиками тока.

Улучшенный аналог: УЗ-ЭД-26УД 1-34

Исполнение для защиты электронасосов от 10 до 320 кВт (шаг уставки 4А) с выносными датчиками тока.

Улучшенный аналог: УЗ-ЭД-26УВ 25-850

Предназначено для защиты электродвигателей инерционных электроагрегатов от 2 до 75кВт. Содержит встроенные датчики тока, переключаемые уставки тока (шаг 1А) и быстродействия, осуществляет предстартовый контроль изоляции по фиксированному порогу 500кОм. Переключаемое время таймера пускового интервала, увеличение токовой уставки до пусковой кратности, быстродействующая защита по номинальному току в рабочем режиме.

Улучшенный аналог: УЗ-ЭД-26УД 5-170

Исполнение для защиты инерционных электроагрегатов от 10 до 320 кВт (шаг уставки 4А) с выносными датчиками тока.

Улучшенный аналог: УЗ-ЭД-26УВ 25-850

Защита инерционных электроагрегатов от 2 до 75кВт с управлением пуском из звезды в треугольник. Содержит встроенные датчики тока, переключаемые токовые уставки (шаг 1А). Переключаемое время таймера пускового интервала, автоматическое масштабирование токовой уставки в пусковом интервале.

Защита инерционных электроагрегатов от 10 до 320кВт с каналом управления пуском из звезды в треугольник.

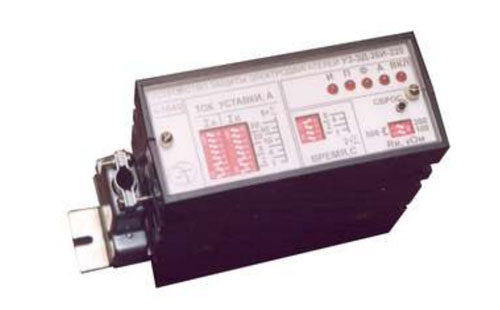

Универсальное исполнение, перекрывающее функциональность УЗ-ЭД-22, УЗ-ЭД-26 и УЗ-ЭД-27. Дополнительно имеет функцию защитного отключения при недогрузке электродвигателя по току (обрыв ременной передачи, сухой ход электронасоса при отсутствии в системе датчика сухого хода, …), а так же статическую фиксацию и индикацию причины аварийного отключения. Интерфейс подключения (через разъём РП10-7) идентичен интерфейсу УЗ-ЭД-26И и УЗ-ЭД-27И.

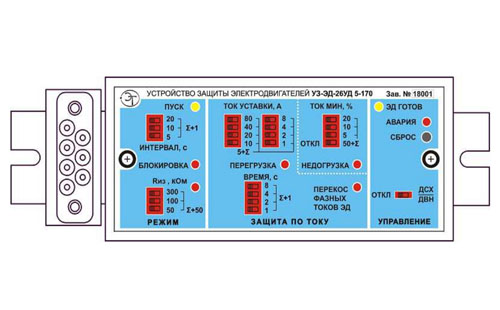

Универсальное исполнение, перекрывающее функциональность УЗ-ЭД-26У. Имеет дополнительный к основному защитному каналу второй канал управления, который может конфигурироваться на включение сушильного оборудования либо на включение резервного агрегата и (или) аварийной сигнализации. Имеет вход дистанционного управления, который может конфигурироваться на сброс аварии либо на управление аварийным отключением электродвигателя от внешнего датчика (например, от реле контроля температуры подшипников, реле контроля вибраций и т. д.) с фиксацией аварии.

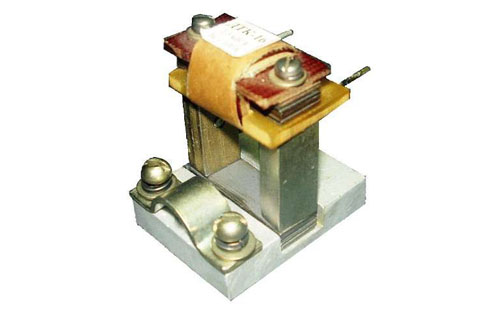

Выносные датчики тока с разборным сердечником для устройств защиты электродвигателей УЗ-ЭД до 320кВт на кабель с жилами диаметром до 50мм (по изоляции жилы).

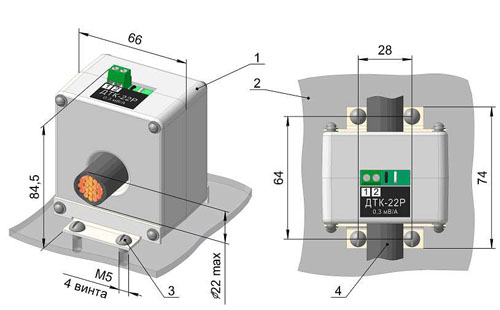

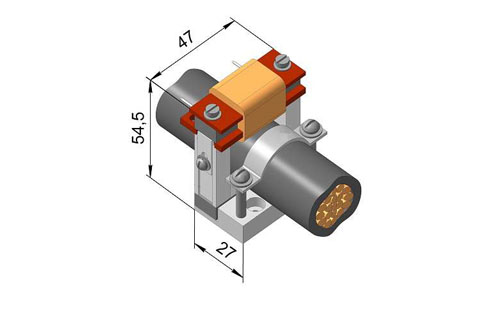

Выносные датчики тока с разборным сердечником для устройств защиты электродвигателей УЗ‑ЭД до 320кВт на кабель с жилами диаметром до 30мм (по изоляции жилы). Чувствительность 0,3мВ/А.

Также производятся датчики ДТК-50 на кабель с жилами диаметром до 50мм (по изоляции жилы) и ДТШ-40 на шину шириной до 40мм.

Выносные датчики тока на принципе катушки Роговского (ненасыщающиеся, с немагнитным каркасом и компенсационным витком внешних магнитных полей). Чувствительность 0,3мВ/А.

Выносные датчики тока на принципе катушки Роговского (ненасыщающиеся, с немагнитным каркасом и компенсационным витком внешних магнитных полей). Чувствительность 0,3мВ/А.

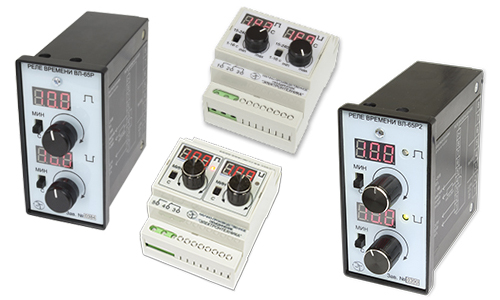

Предназначены для коммутации электрических цепей с предварительно установленными значениями времени включённого и выключенного состояний.

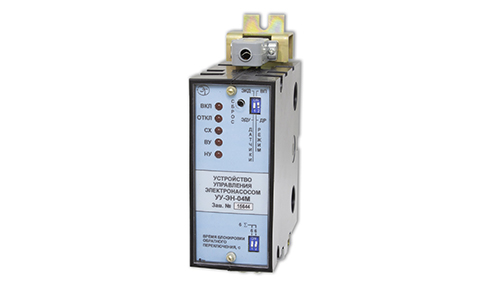

Обеспечивает автоматическое управление насосом водонапорной башни или насосом дренажа (переключение режимов водоподъем – дренаж). Переключение типа датчиков контактный — электродный. Переключение времени блокировки обратного срабатывания при гидроударах.

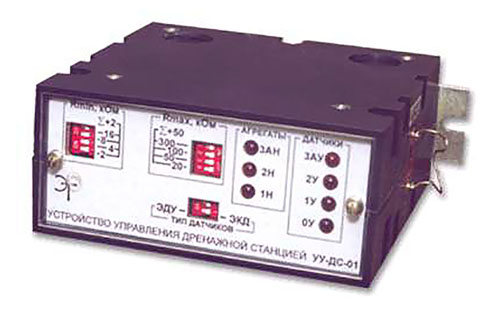

Обеспечивает автоматическое управление тремя насосными агрегатами по заданному алгоритму, работу с контактными или кондуктометрическими датчиками уровня, переключение кондуктометрических порогов, индикацию уровней в накопительном резервуаре, индикацию включения насосов.

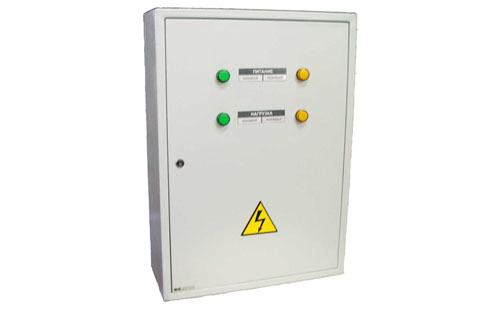

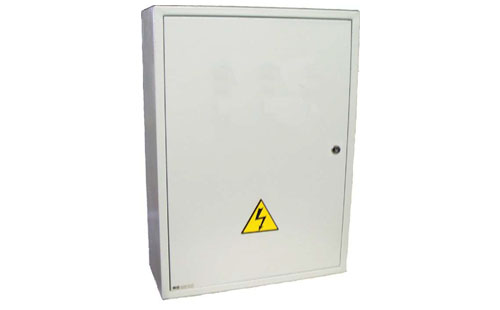

Шкаф обеспечивает ввод и распределение однофазного напряжения ~220 В. Имеет два ввода: основной и резервный. Содержит устройство АВР. Учет электроэнергии производится раздельно по каждому вводу.

Шкаф обеспечивает ввод и распределение трехфазных напряжений ~220/380 В. Имеет три ввода: основной, дополнительный и резервный. Напряжения питания распределяются на две группы однофазных потребителей. Содержит двухступенчатое устройство АВР для электроснабжения первой группы. Учет электроэнергии производится раздельно по первому и второму вводу.

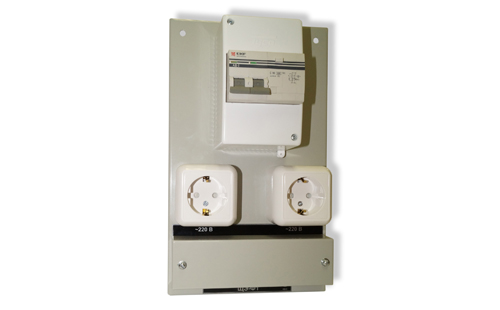

Предназначены для подключения медицинского электрооборудования (ЭО) физиотерапевтических кабинетов или иного ЭО к однофаз-ной сети переменного тока напряжением 220 В частотой 50 Гц и обеспечивают:

• защиту людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановок;
• защиту ЭО при повреждении изоляции проводников и неисправностях ЭО;
• токовую защиту проводов от короткого замыкания и пере-грузки в нагрузке.

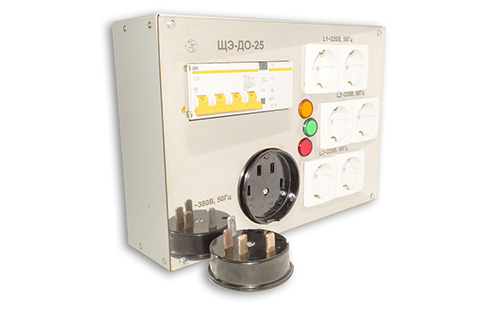

Предназначен для подключения одно- и трёхфазного электрооборудования (ЭО) с изолированной нейтралью к трёхфазной сети переменного тока напряжением 380 В частотой 50 Гц.

Щиток обеспечивает:

• защиту людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановок;
• защиту ЭО при повреждении изоляции проводников, неисправностях ЭО и при возникновении перегрузки, короткого замыкания в цепи питания ЭО;
• световую индикацию наличия напряжения по каждой фазе.

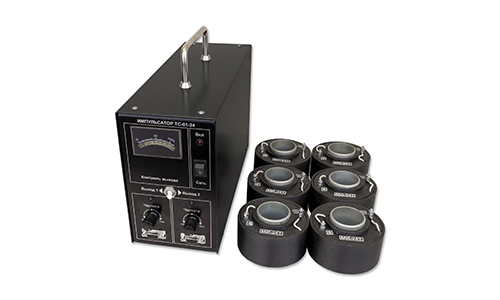

Предназначено для предотвращения образования накипи на стенках трубопроводов теплообменных аппаратов (котлов, бойлеров, компрессорного оборудования и др.) из стали и цветных металлов.

Принцип работы устройства основан на воздействии переменным магнитным полем на трубопроводы, посредством установленных на них магнитоиндукторов.

Вследствие возникновения магнитострикционного эффекта происходит размягчение и отслоение твердых отложений от стенок труб и теплообменных аппаратов.

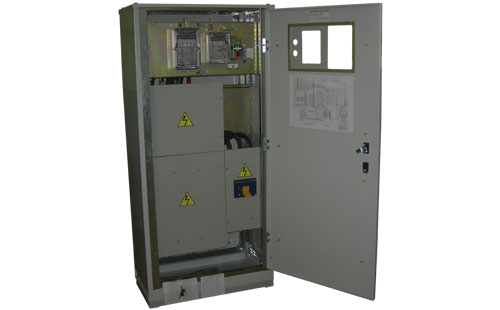

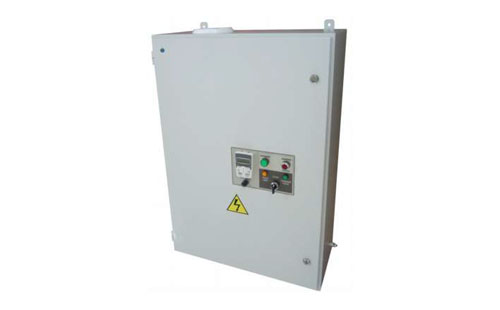

Комплектные шкафы управления плавным пуском с односторонним обслуживанием. Обеспечивают функции токовой защиты электродвигателей. Предназначены для автоматического управления процессом плавного пуска при включении и процессом плавного останова при выключении трехфазных асинхронных электродвигателей 0,4кВ / от 7,5 до 30кВт.

Также выпускаются шкафы управления плавным пуском:

ШУПП-03/55 для электродвигателей мощностью от 22 до 55кВт

ШУПП-03/125 для электродвигателей мощностью от 45 до 125кВт

ШУПП-03/320 для электродвигателей мощностью от 110 до 320кВт

Комплектные шкафы управления с ЧРП. Обеспечивают плавный пуск и энергосберегающий способ регулирования давления и разряжения дутьевых вентиляторов и дымососов котельных, а также защиту электродвигателей как в основном, так и в байпасном режиме.

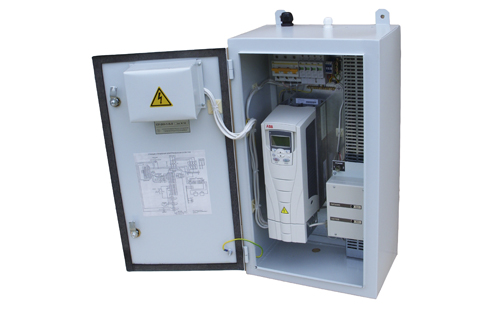

Комплектные станции управления с ЧРП. Обеспечивают плавный пуск и энергосберегающий способ регулирования заданного давления в системах водоснабжения и отопления, а также защиту электродвигателей как в основном, так и в байпасном режиме.
