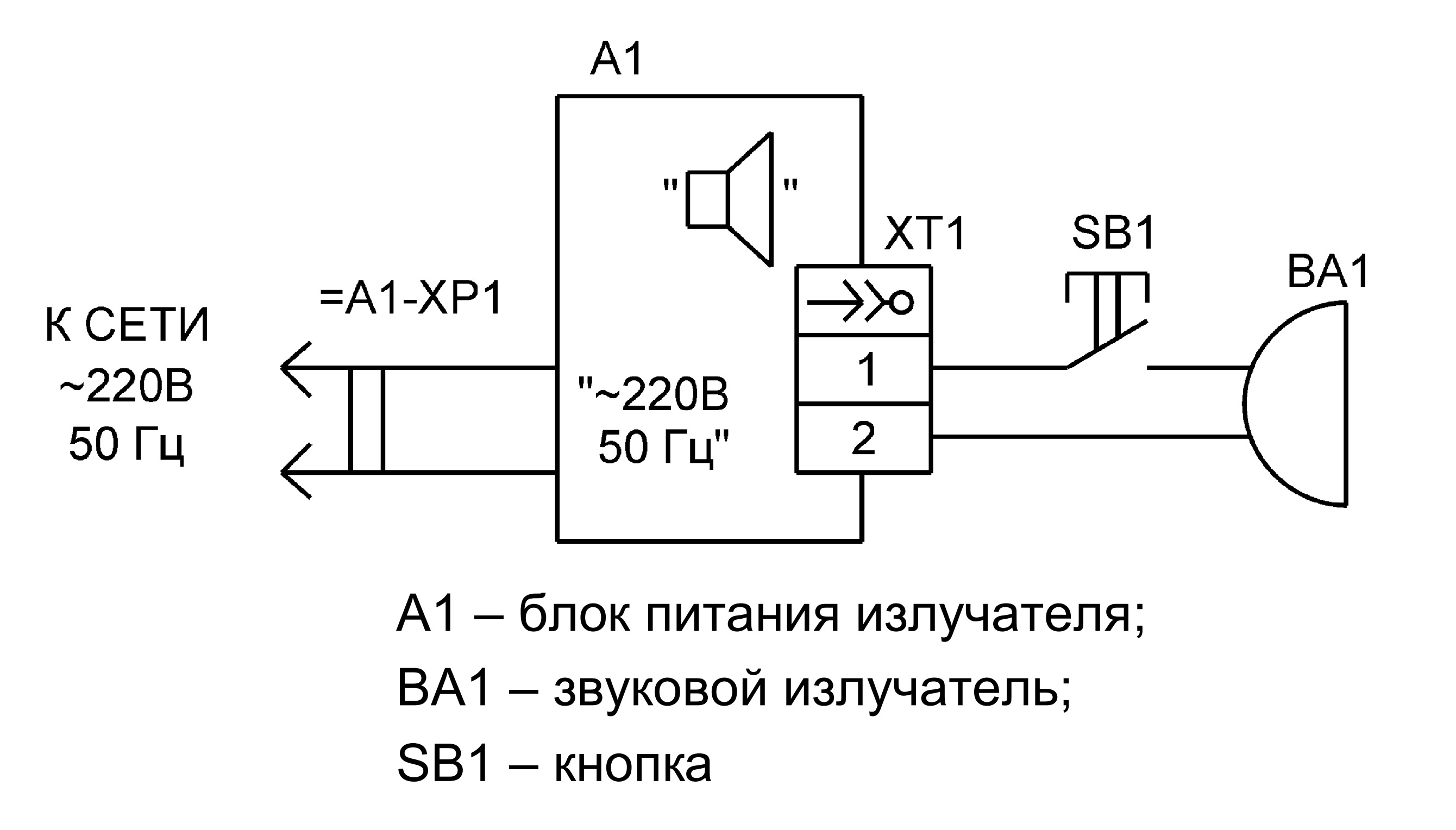

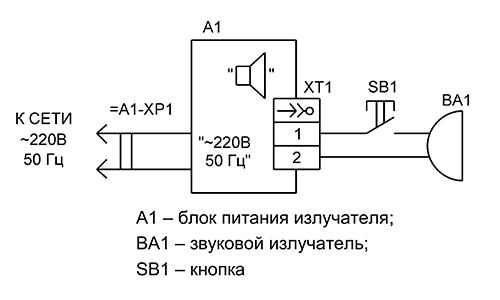

Схема подключения
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301
Звуковой излучатель ЗИ‑02
Звуковой излучатель ЗИ‑02
предназначен для подачи предупреждающего звукового сигнала на железнодорожном переезде и обеспечивает замену сигнального "рожка".
Климатическое исполнение – УХЛ4
Степень защиты корпуса - IP40
Масса не более:

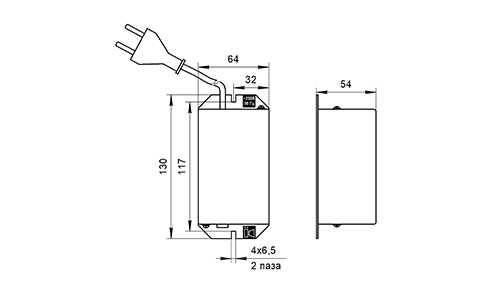

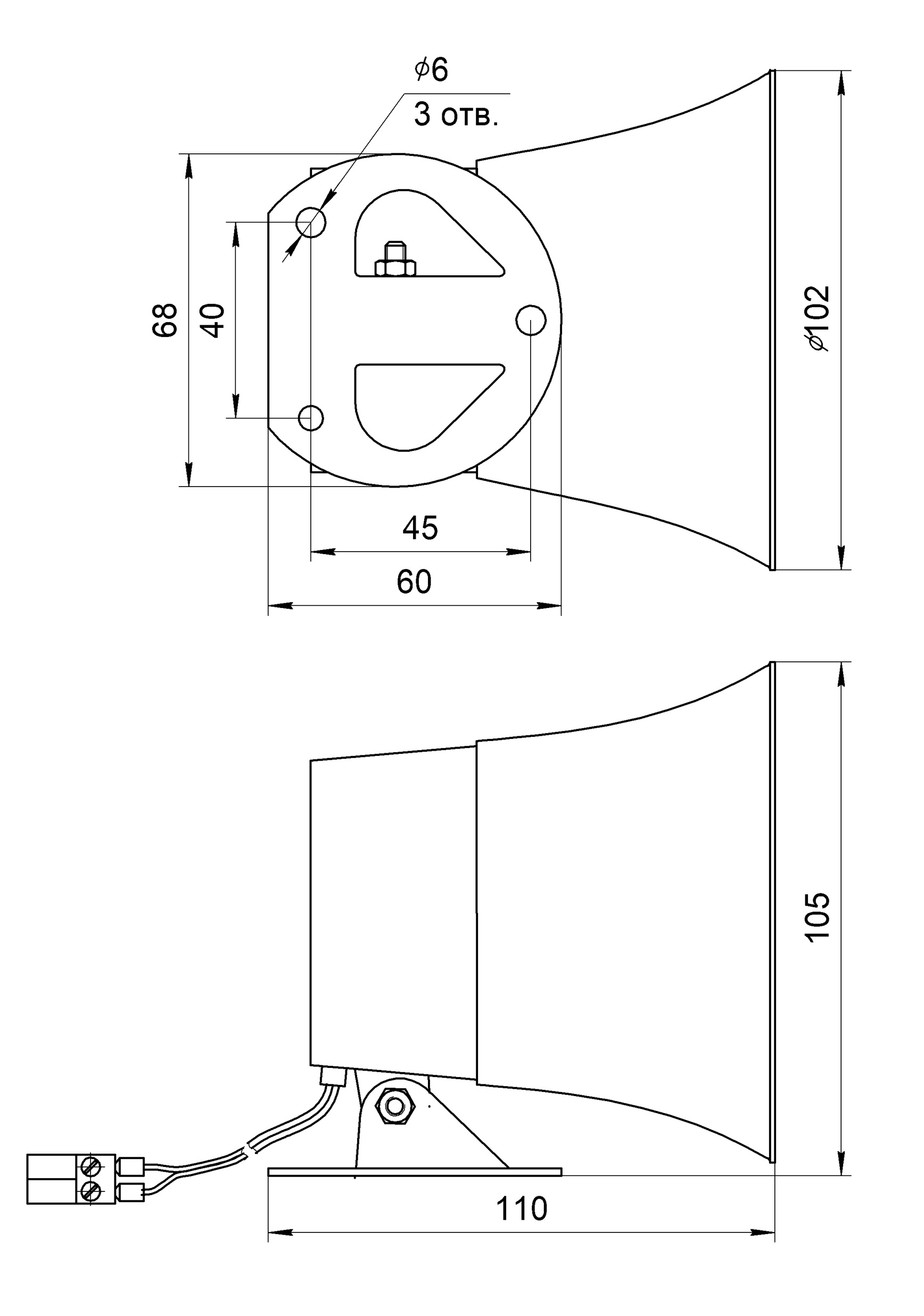

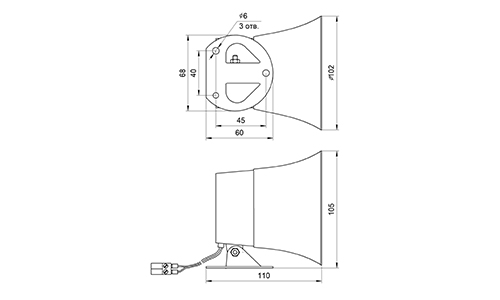

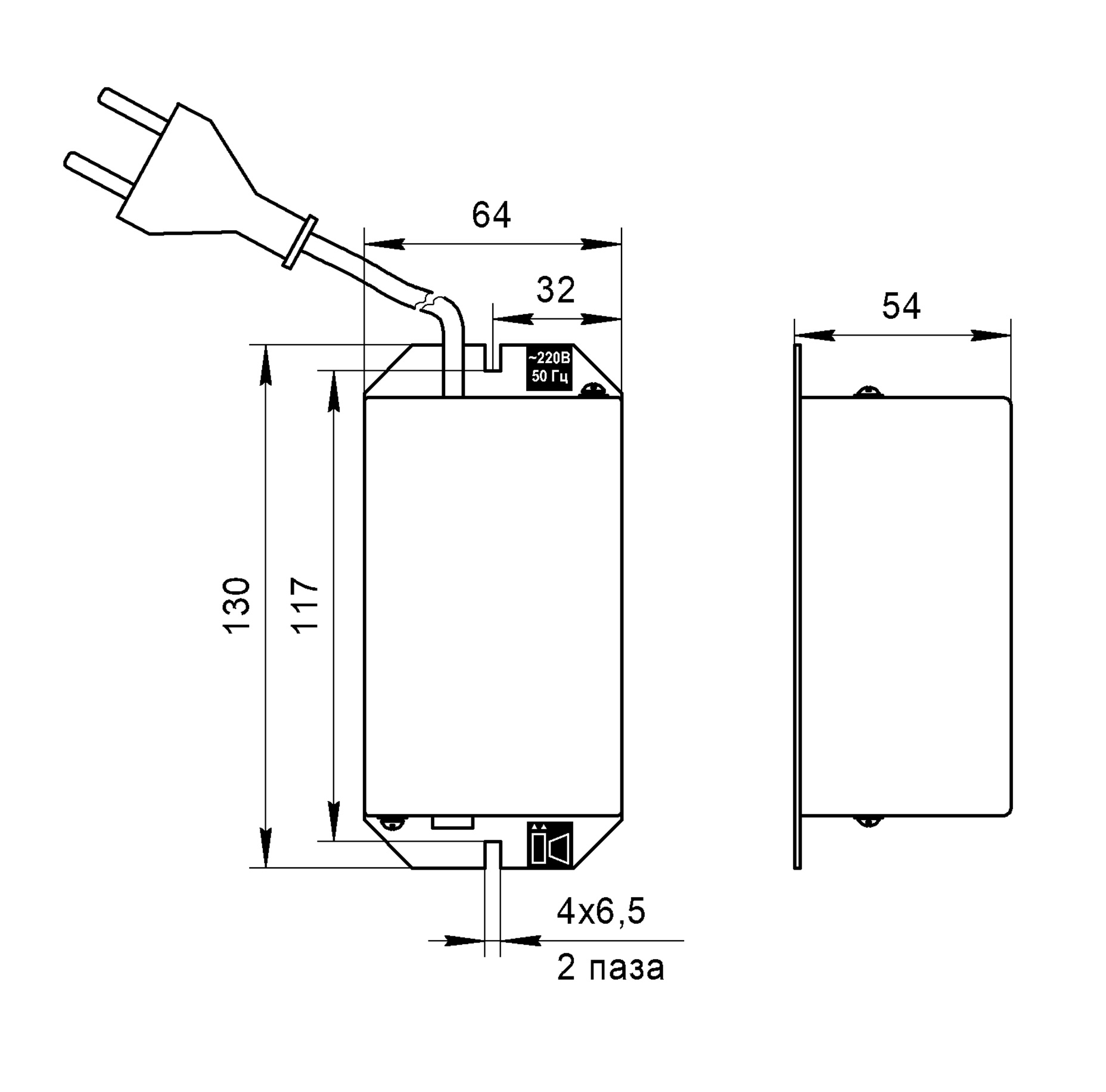

Габаритные размеры не более:

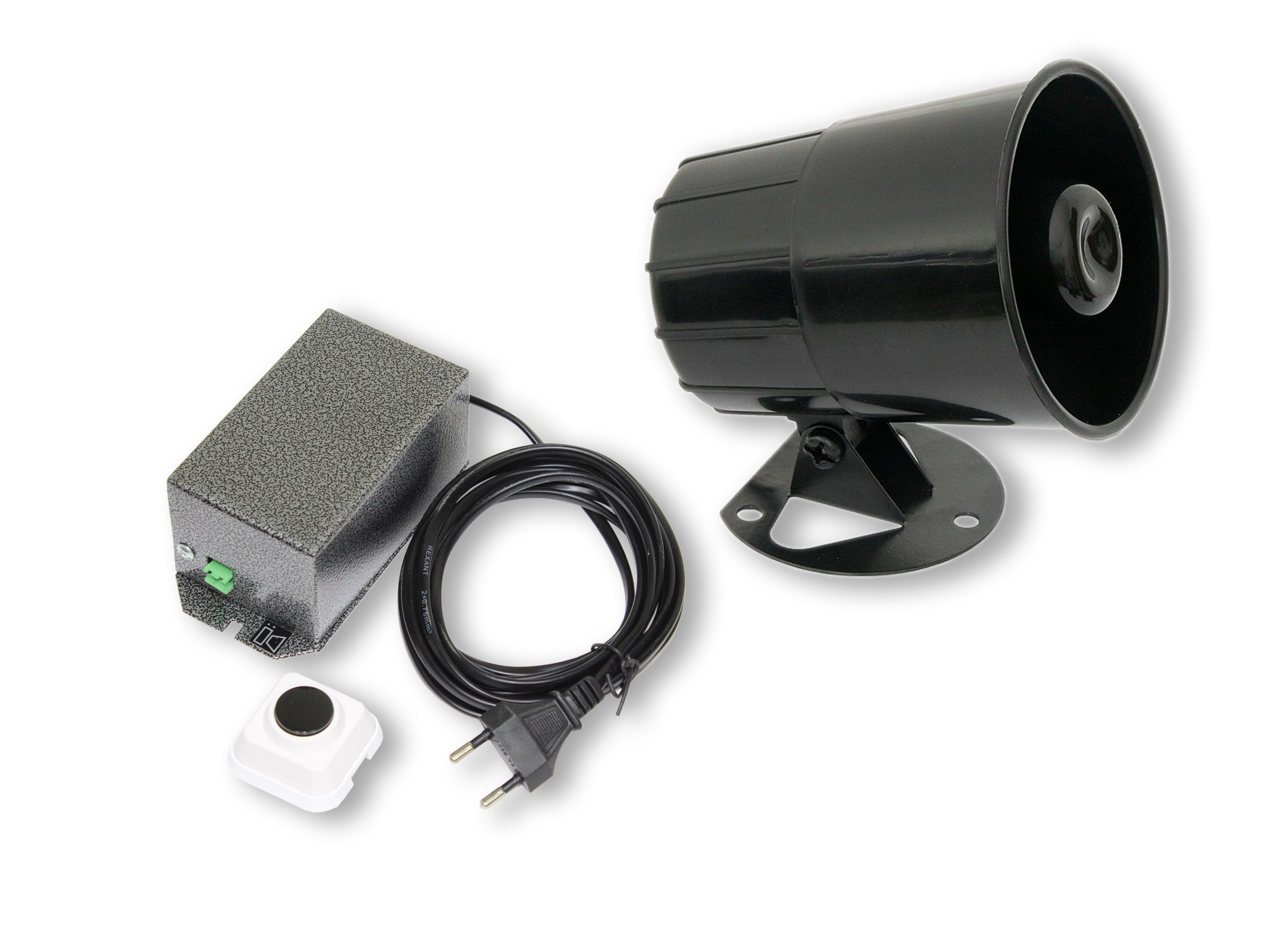

ЗИ-02 состоит из блока питания излучателя, звукового излучателя и кнопки звонковой.
Блок питания излучателя устанавливается внутри помещения, звуковой излучатель – снаружи. При установке кнопки звонковой вне помещения рекомендуется защитить её козырьком от попадания на неё атмосферных осадков.
КОМПЛЕКТ ПОСТАВКИ
| Наименование изделия | Кол-во |
|---|---|
| Блок питания излучателя | 1 шт. |
| Звуковой излучатель | 1 шт. |
| Кнопка звонковая | 1 шт. |
| Шуруп 1-3х16 ГОСТ 1144-80 | 4 шт. |
| Шуруп 1-4х30 ГОСТ 1144-80 | 3 шт. |
| Звуковой излучатель ЗИ-02. Паспорт | 1 экз. |
| Тара упаковочная | 1 шт. |
| Наименование параметра, единица измерений | Значение | |
|---|---|---|
| Диапазон входного переменного напряжения питания частотой 50 Гц, В | 187…242 | |
| Мощность потребления, ВА, не более | ||
| - в дежурном режиме | 9 | |
| - при подаче звукового сигнала | 22 | |
| Частота звукового сигнала, Гц | 1000±200 | |
| Уровень звукового давления на расстоянии 1 м вдоль продольной оси, дБ, не менее | 100 | |
