Устройство проводной диспетчерской связи УПДС-04М

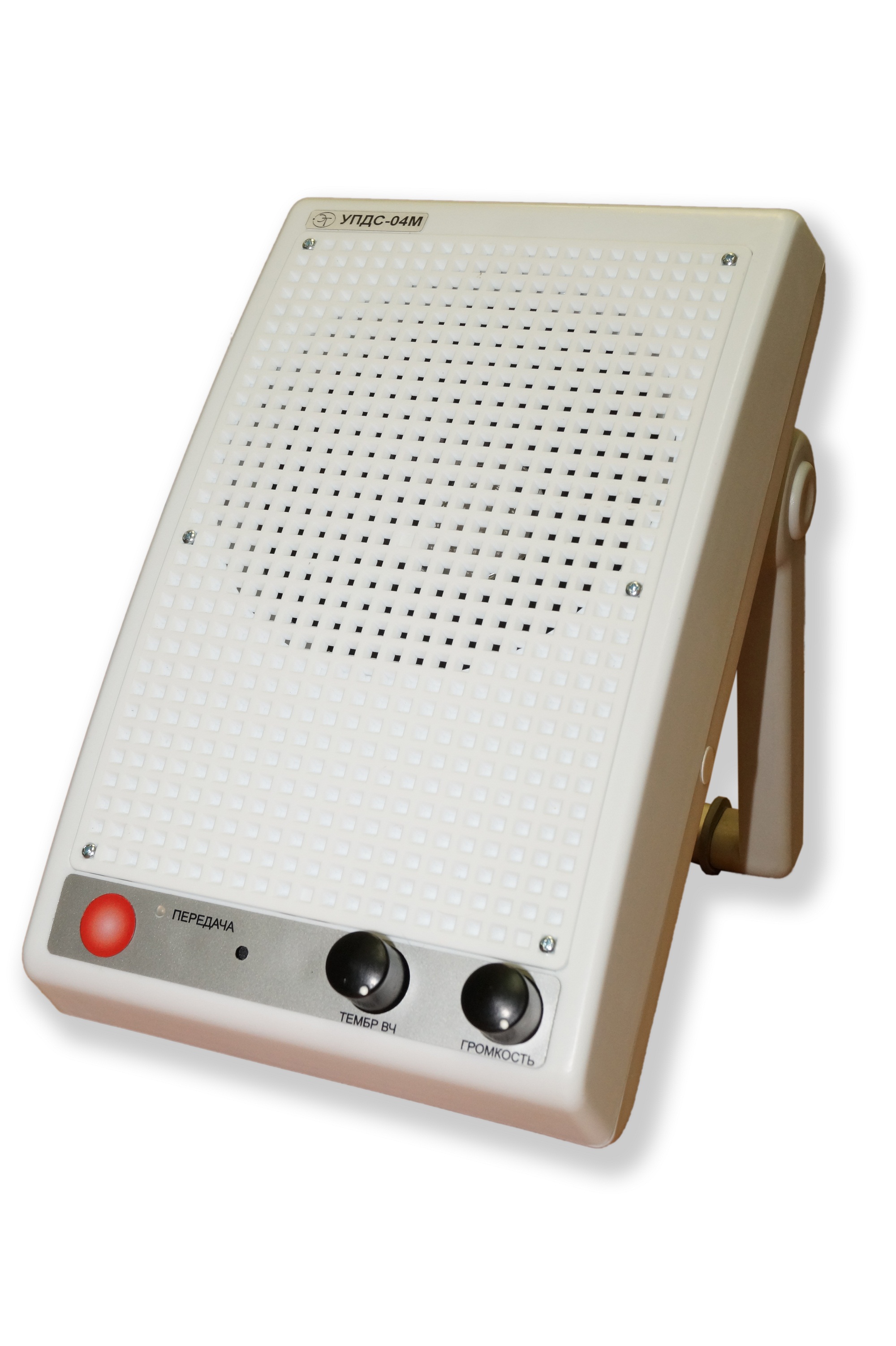

Фото

Устройство проводной диспетчерской связи УПДС-04М

предназначено для организации симплексной громкоговорящей связи по двухпроводной симметричной линии связи.

Область применения – диспетчерская громкоговорящая связь, связь совещаний и т.д.

УПДС-04М может быть размещен на вертикальной или горизонтальной плоскости и имеет возможность регулировки угла наклона.

УПДС-04М соответствует исполнению УХЛ 4 по ГОСТ 15150-69, выполнен в пластмассовом корпусе со степенью защиты IP20 по ГОСТ 14254-96 и обеспечивает:

ведение громкоговорящих переговоров по четырехпроводной линии связи в симплексном режиме через встроенный или внешний микрофон;
автоматическую регулировку уровня разговорного сигнала в трактах приема и передачи;
оперативную регулировку громкости и тембра принимаемого разговорного сигнала;
автоматическую коррекцию АЧХ тракта приёма в области высоких частот в зависимости от уровня входного сигнала;
предкоррекцию высоких частот в тракте передачи для компенсации частот-ных потерь в линии связи;
установку уровня выходного сигнала;
подавление шумов в паузах разговора;

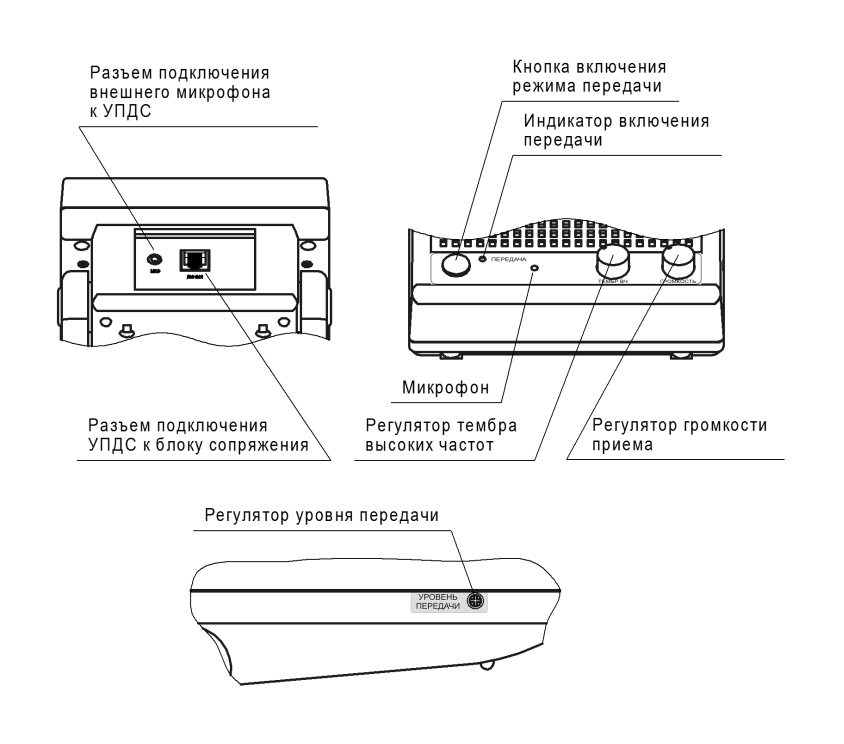

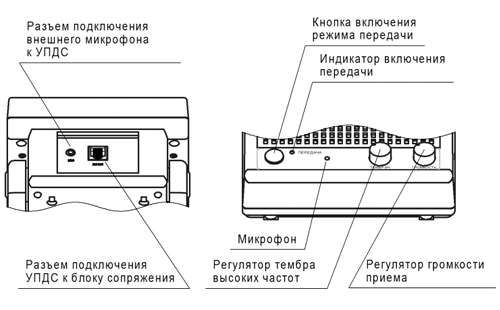

управление режимами передачи и приема кнопкой включения передачи или переключателем ножным;
световую индикацию напряжения питания и включения режима передачи;

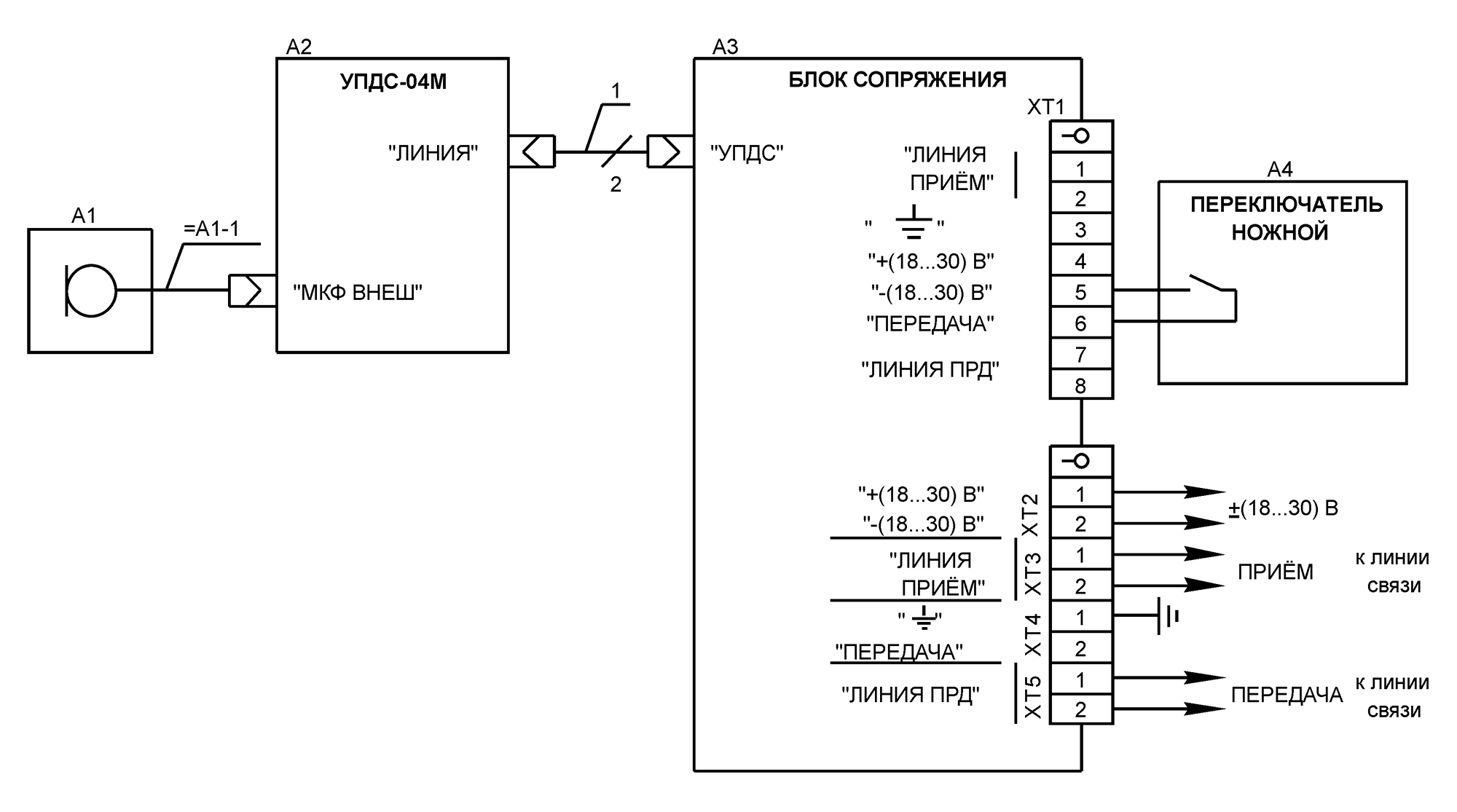

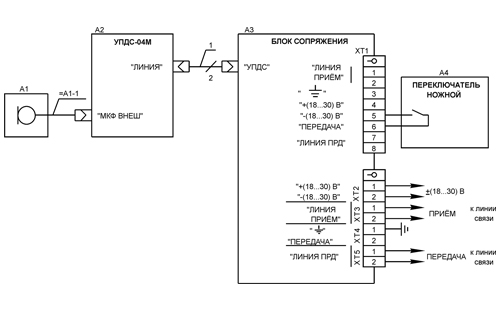

подключение внешнего микрофона и переключателя ножного.

Пример записи обозначения в документации и при заказе:

Наименование параметра, единица измерений	Значение
Напряжение питания постоянного тока, В	18 … 30
Мощность потребления, В*А, не более	9

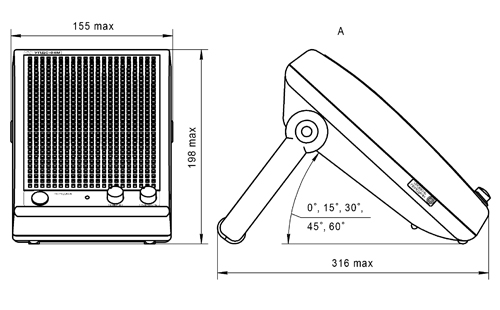

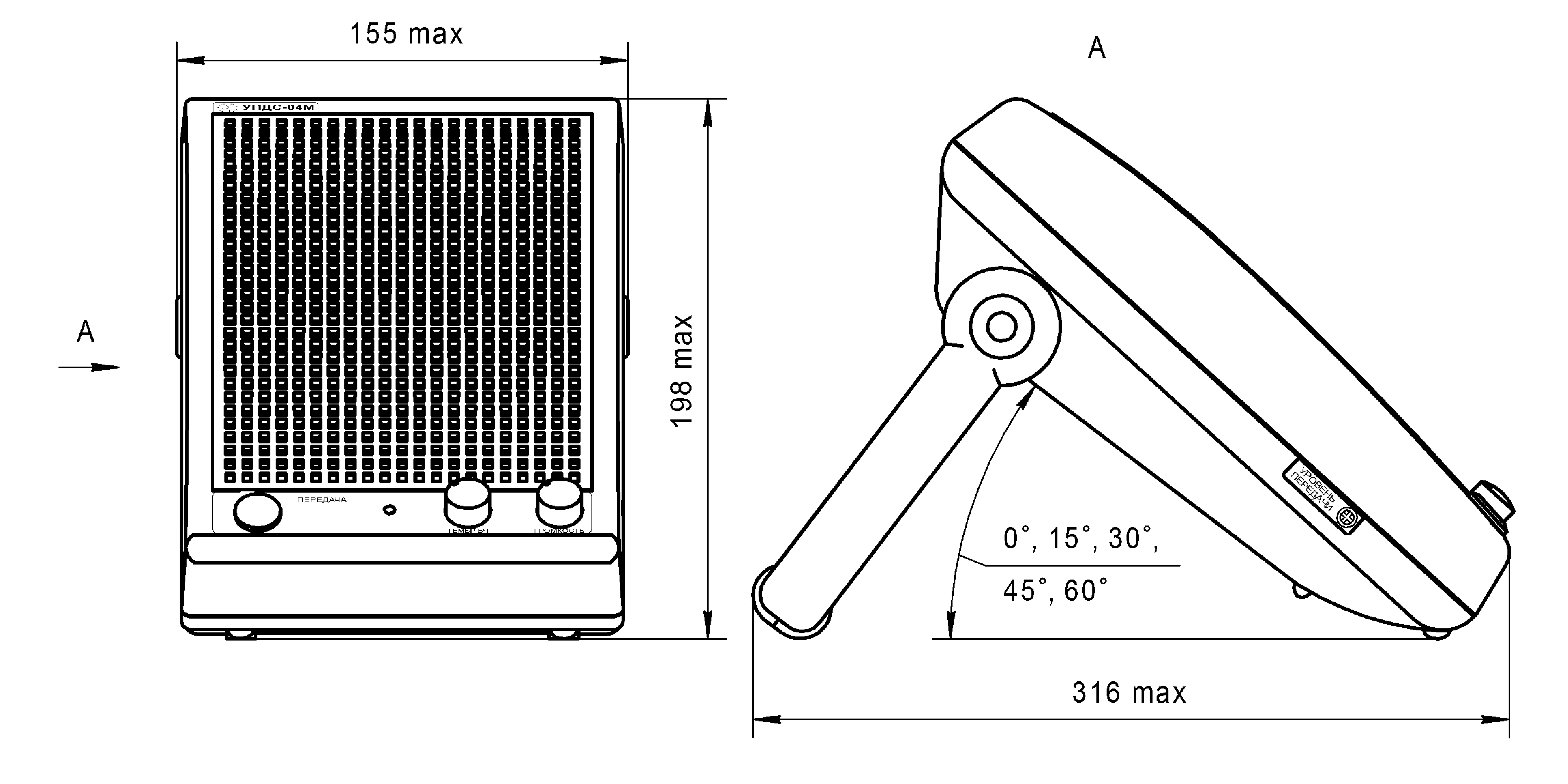

Габаритные размеры, мм, не более	316x155x200
Масса, кг, не более	1,3

ТРАКТ ПРИЕМА
Входное сопротивление на частоте 1000 Гц, кОм, не менее	15
Максимальный уровень входного сигнала, В(дБм), не более	5,5(+17)
Чувствительность канала приёма, мВ(дБм)	7,8(-40)
Максимальная выходная мощность, Вт, не менее	2
Ослабление частоты 50 Гц относительно частоты 1000 Гц, дБ, не менее	минус 25
Диапазон регулировки АЧХ тракта приёма регулятором "ТЕМБР ВЧ" на частоте 3,5 кГц относительно частоты 300 Гц , дБ, не менее	+10, минус 6

ТРАКТ ПЕРЕДАЧИ
Максимальный уровень выходного сигнала на нагрузке 240 Ом, В(дБм)	5 (17)
Выходное сопротивление при включённой передаче в диапазоне частот (300…3400) Гц, Ом, не более	40
Коррекция АЧХ тракта передачи на частоте 3500 Гц относительно частоты 800 Гц, дБ	+10 … +16
Диапазон регулировки выходного уровня передачи, дБ, не менее	20

Наименование параметра, единица измерений

Значение

Напряжение питания постоянного тока, В

18 … 30

Мощность потребления, В*А, не более

Габаритные размеры, мм, не более

316x155x200

Масса, кг, не более

1,3

ТРАКТ ПРИЕМА

Входное сопротивление на частоте 1000 Гц, кОм, не менее

Максимальный уровень входного сигнала, В(дБм), не более

5,5(+17)

Чувствительность канала приёма, мВ(дБм)

7,8(-40)

Максимальная выходная мощность, Вт, не менее

Ослабление частоты 50 Гц относительно частоты 1000 Гц, дБ, не менее

минус 25

Диапазон регулировки АЧХ тракта приёма регулятором "ТЕМБР ВЧ" на частоте 3,5 кГц относительно частоты 300 Гц , дБ, не менее

+10, минус 6

ТРАКТ ПЕРЕДАЧИ

Максимальный уровень выходного сигнала на нагрузке 240 Ом, В(дБм)

5 (17)

Выходное сопротивление при включённой передаче в диапазоне частот (300…3400) Гц, Ом, не более

Коррекция АЧХ тракта передачи на частоте 3500 Гц относительно частоты 800 Гц, дБ

+10 … +16

Диапазон регулировки выходного уровня передачи, дБ, не менее
