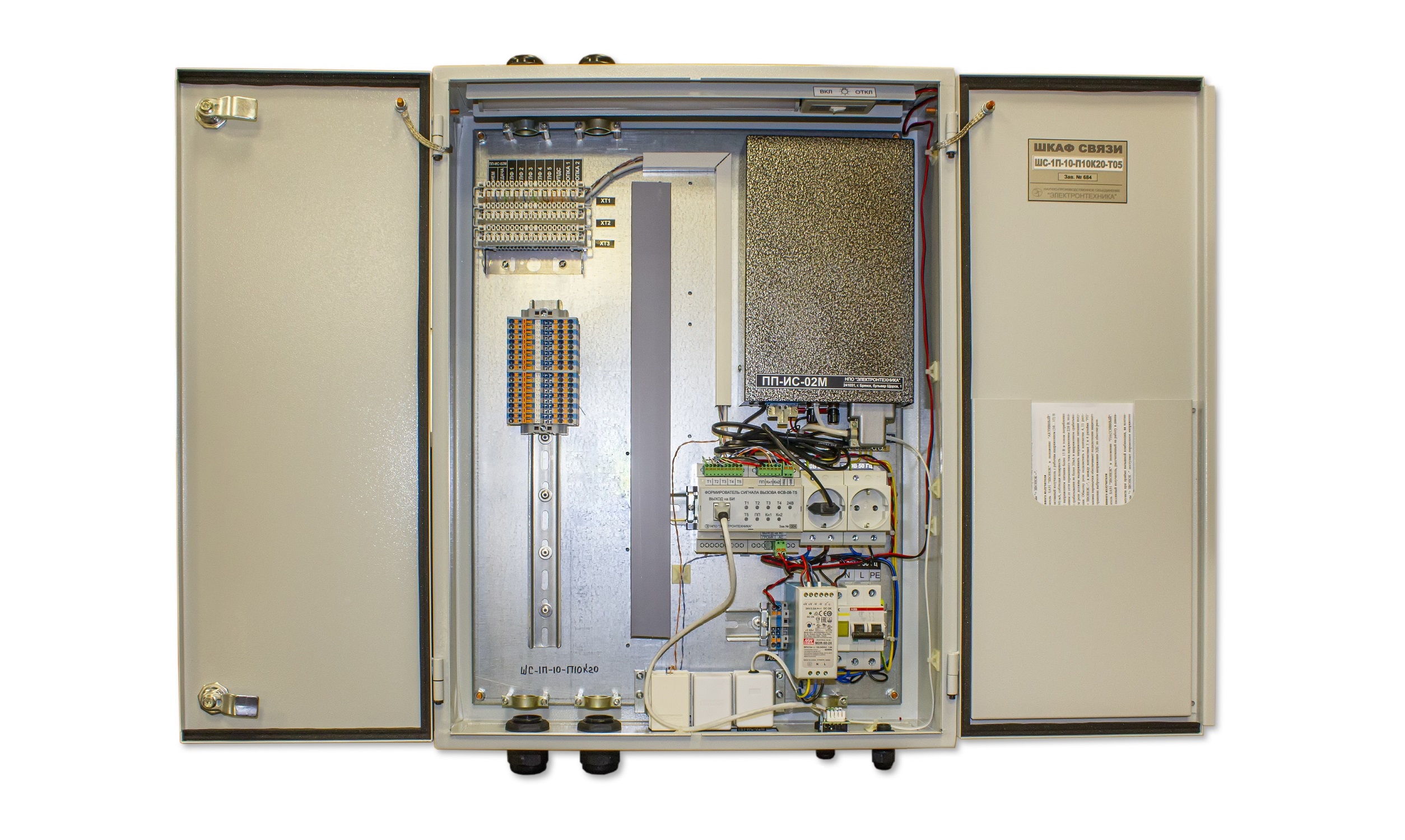

Шкаф связи ШС-1П-Т05 и ШС-1П-Т05-В

• Фото

Шкаф связи ШС‑1П

(шкаф) предназначен для организации на рабочем месте сотрудника метрополитена:

- телефонной и оперативно-технологической связи (ОТС);

- дублирования сигналов вызова от пяти телефонных линий различными звуковыми сигналами и световой индикацией;

- дублирования сигналов вызова по линии ОТС звуковым сигналом и световой индикацией;

- звукового оповещения и световой индикации по сигналу тревоги от "тревожной" кнопки;

- звукового оповещения и световой индикации по сигналу закрытия станции.

Климатическое исполнение – УХЛ 4

Степень защиты корпуса – IP44

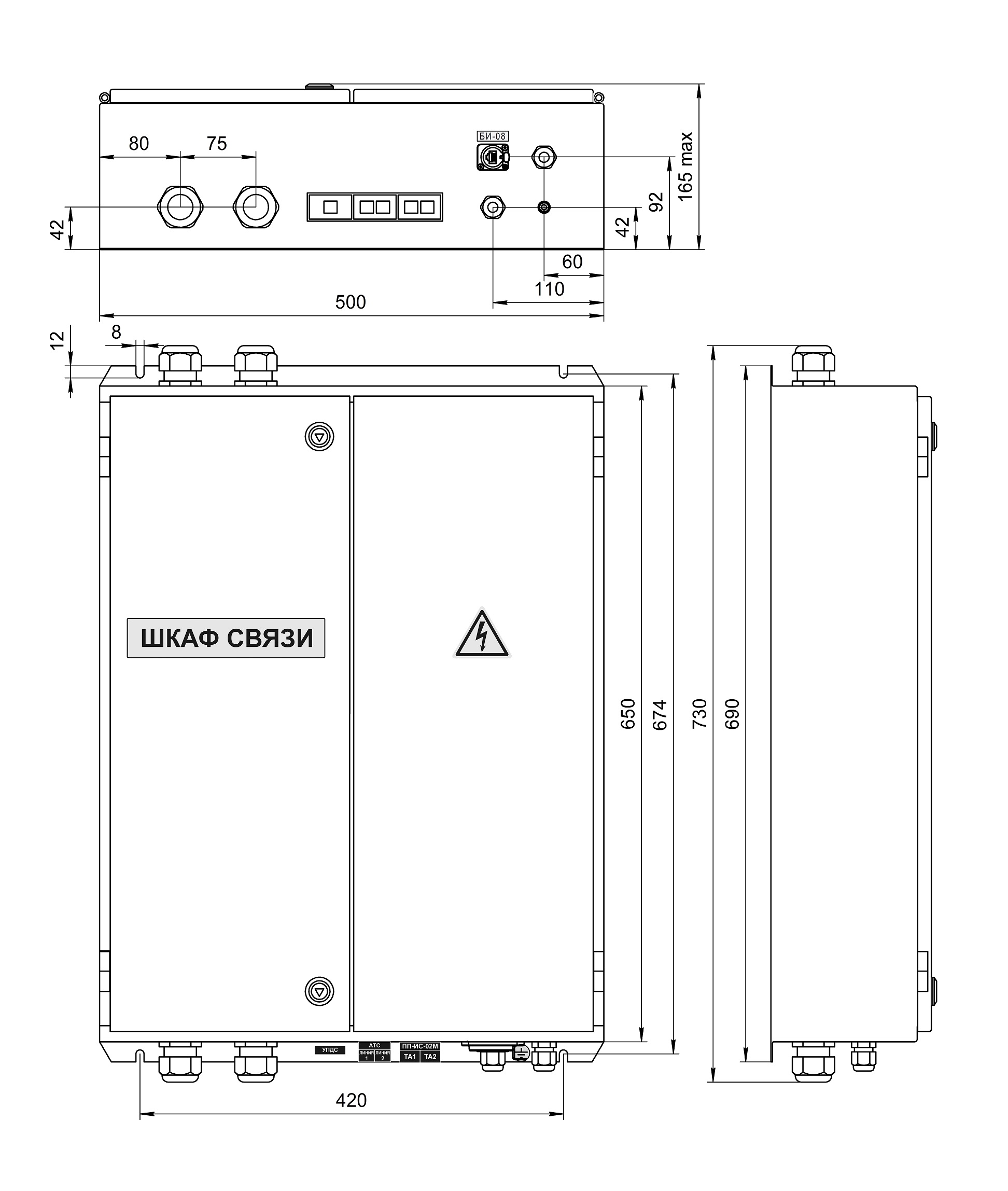

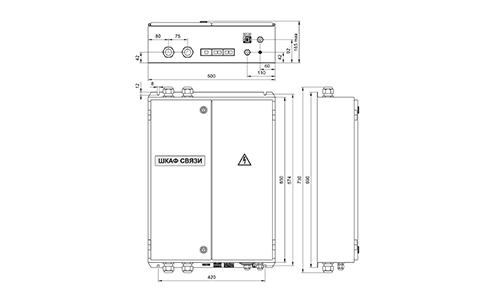

Габаритные размеры не более 500х730х165 мм

Масса не более 20 кг

Материал корпуса – сталь

Цвет полимерного покрытия – RAL 7035 серый

Корпус – навесной, крепится снаружи через четыре паза

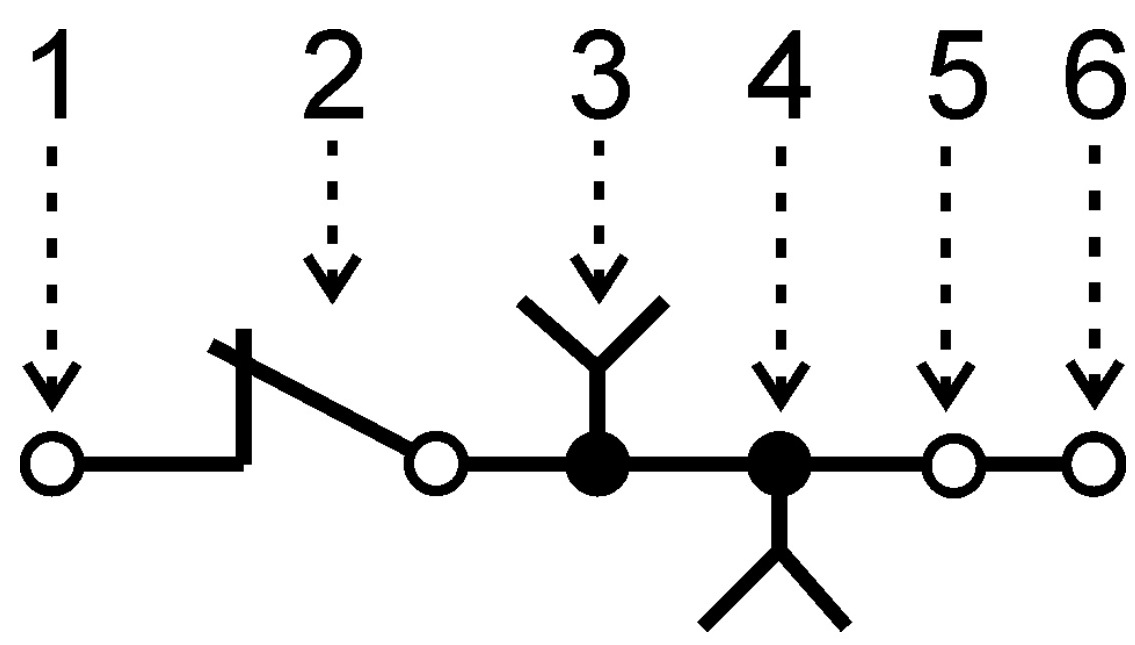

Кабели связи и абонентское оборудование подключаются через плинты с нормально - замкнутыми контактами типа LSA PROFIL, LSA PLUS и боксы БММ или клеммы с пружинными контактами типа Push‑In.

При поступлении вызова по телефонной линии или линии ОТС, в оповещателе формируется звуковой сигнал телефонного звонка и голосовое сообщение "Внимание! Вызов по линии один (два, три, … пять)" или "Внимание! Вызов по линии ОТС" в зависимости от линии, по которой поступил вызов, а на блоке индикации (БИ) - световая индикация "Т1", "Т2",…,"Т5" или "ПП".

При поступлении сигнала о закрытии станции, в оповещателе формируется звуковой сигнал привлечения внимания и голосовое сообщение "Внимание! Станция закрывается", а на БИ – световая индикация "Кн1".

При поступлении сигнала от "тревожной" кнопки, в оповещателе формируется звуковой сигнал сирены, а на БИ – световая индикация "Кн2".

Обозначение шкафа:

Поле		Описание
1		Наименование
2		Количество промпунктов, шт. – 0, 1
3		Количество ПДСВ, шт. – 0
4		Тип подключения: Б - бокс БММ только для кабеля ТЗБлГ П - клеммы типа Push-In
5		Количество пар кабеля, подключаемых через:       - боксы БММ – 00, 20       - клеммы типа Push-In –00, 10, 20, 30
6		Тип подключения: К - плинт с нормально – замкнутыми контактами типа LSA PROFIL, LSA PLUS

Поле		Описание
7		Количество пар – 10, 20, 30
8		Количество телефонных линий с дублированием сигнала вызова: Т05 – пять телефонных линий
9		Дополнительные функции Поле пустое – оповещатель – IP20 и БИ – IP40 В – оповещатель – IP64 и БИ – IP65
10		Обозначение ДРБА.468352.026 – для шкафов с оповещателем - IP20 и БИ ‑ IP40 ДРБА.468352.030 – для шкафов с оповещателем – IP64 и БИ ‑ IP65

• двухполюсный выключатель автоматический C6;
• световой индикатор сетевого напряжения питания;
• две розетки 220 В 50 Гц с заземляющими контактами;
• светильник внутреннего освещения шкафа;
• две розетки телефонные типа 4Р4C, доступные снаружи, для подключения к промпункту двух трубок АТ-П-02М1;

• две розетки телефонные 6Р4C, доступные снаружи, для подключения телефонных аппаратов;
• одну розетку типа RJ-45 (8Р8C), доступную снаружи, для подключения блока индикации;
• блок питания с выходным постоянным напряжением 24В для питания УПДС;
• одну розетку типа RJ-45, доступную снаружи, для подключения УПДС.

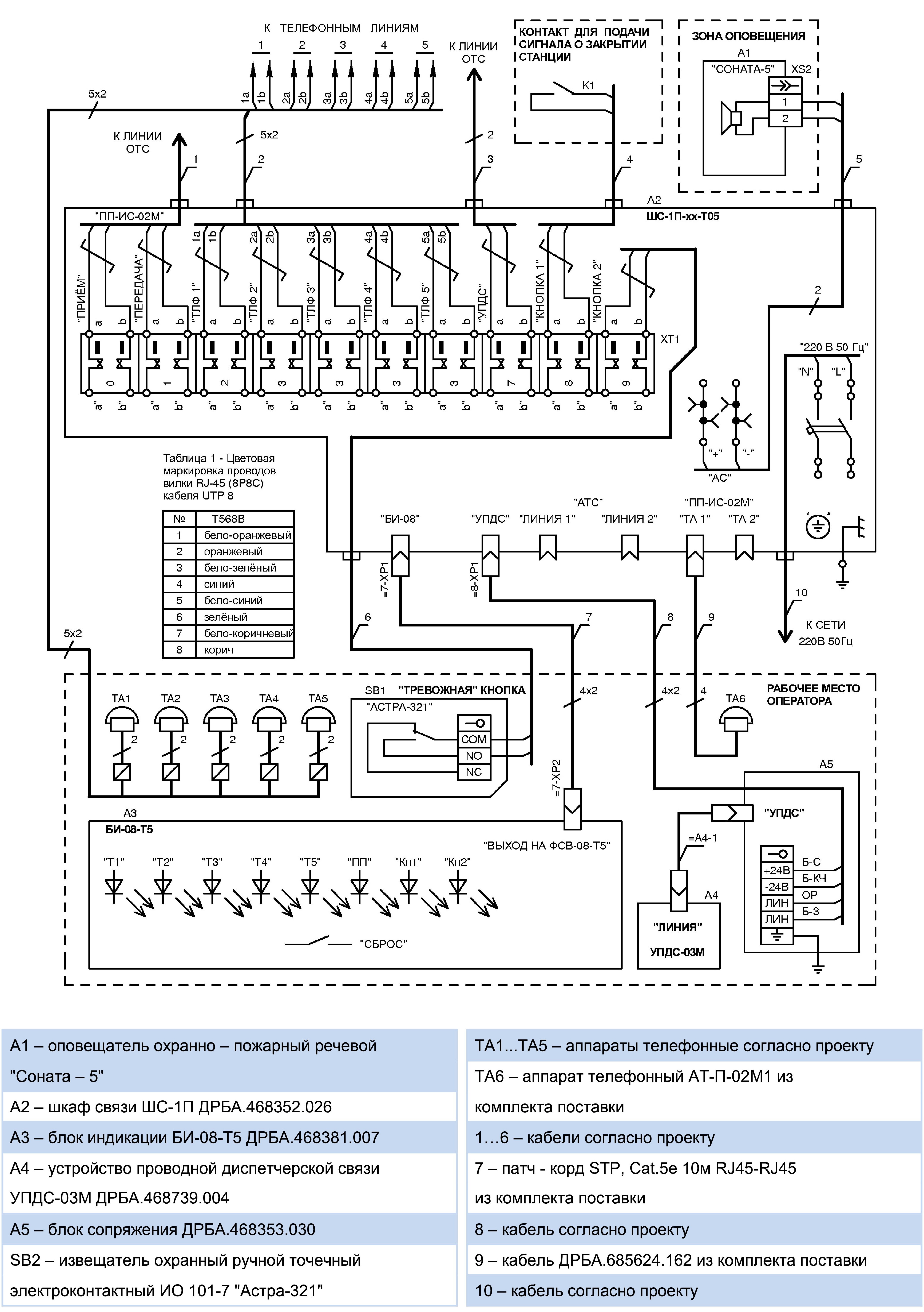

ШС-1П-хх-П(Б)ххКхх-Т05

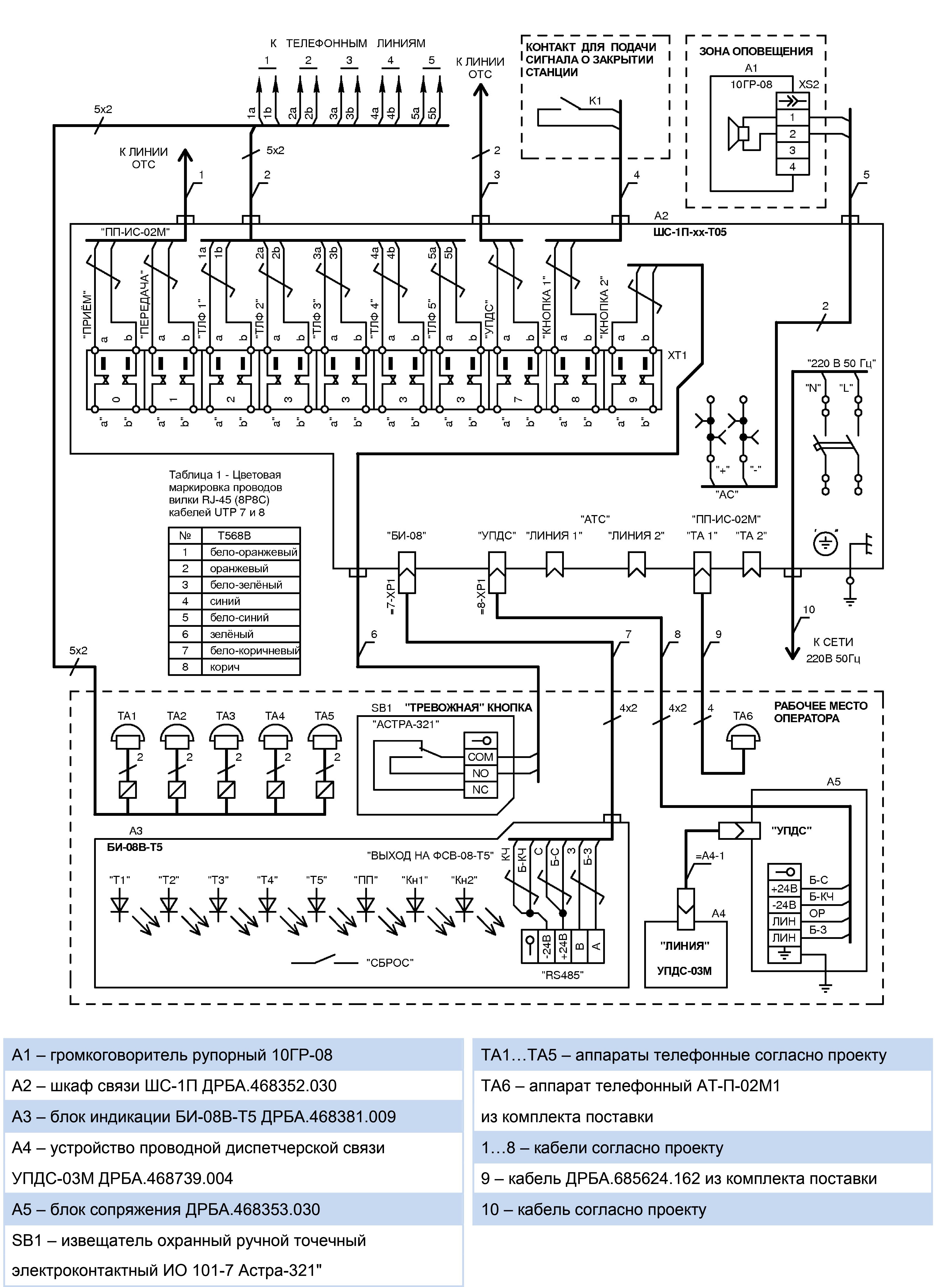

ШС-1П-хх-П(Б)ххКхх-Т05-В

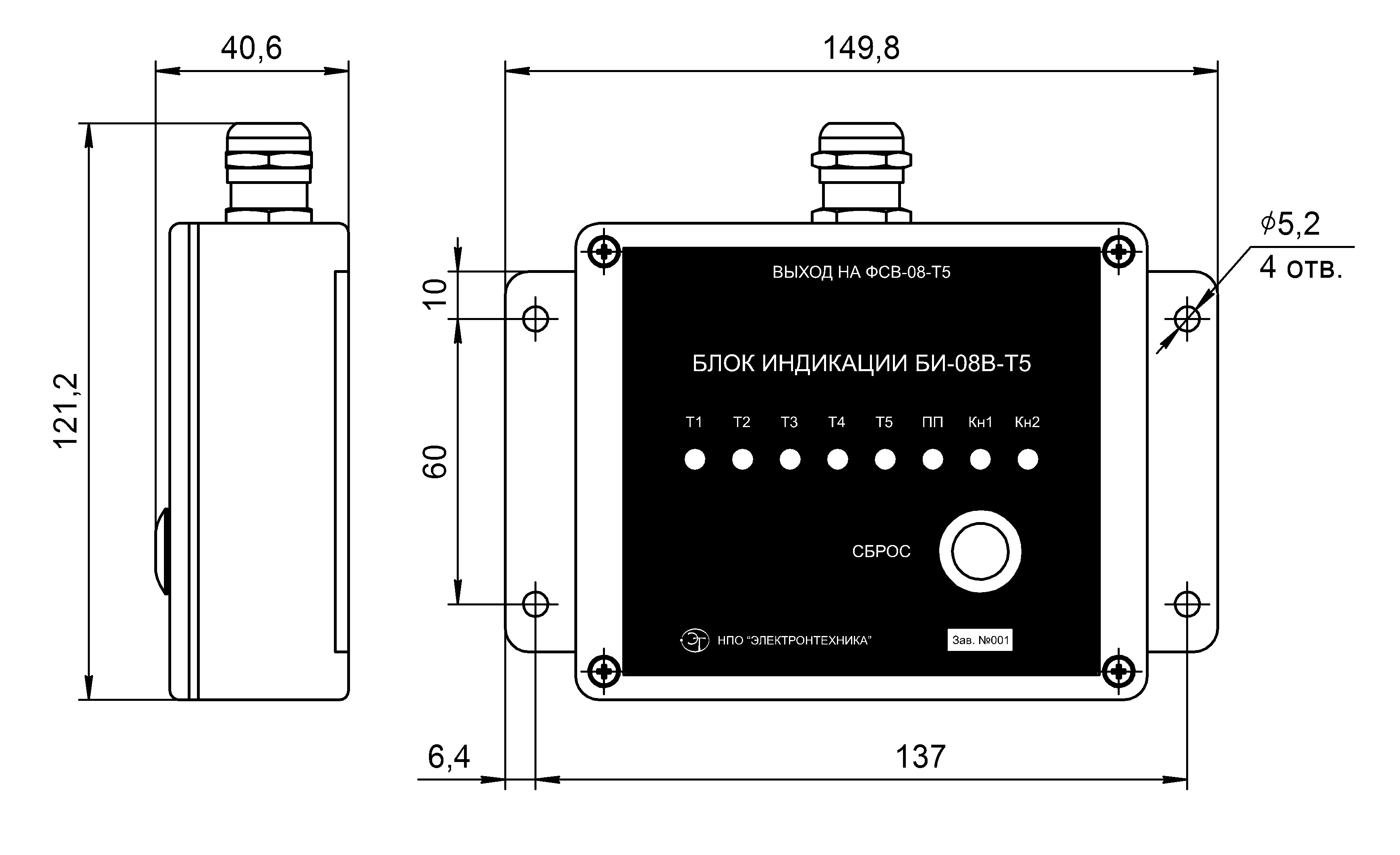

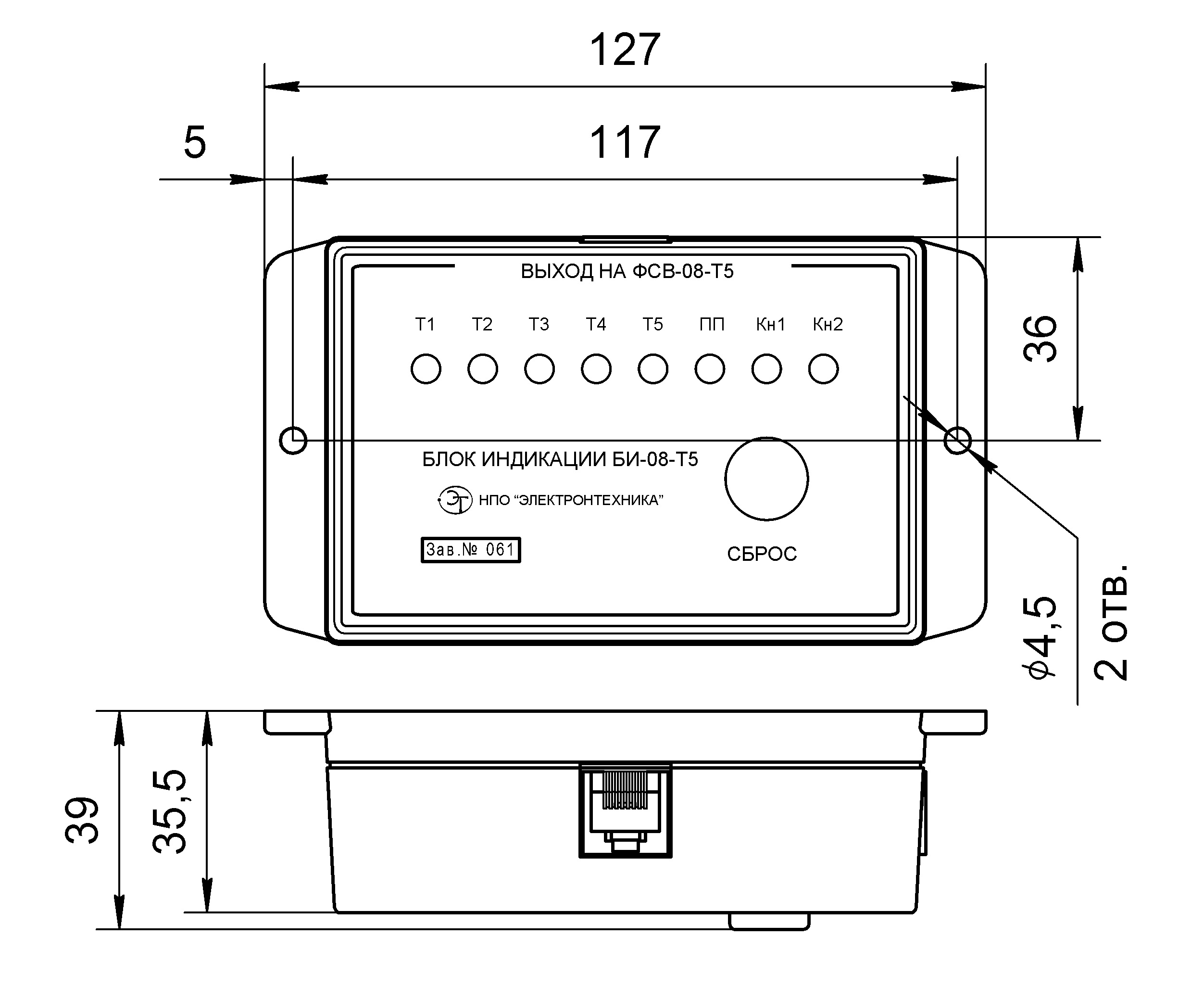

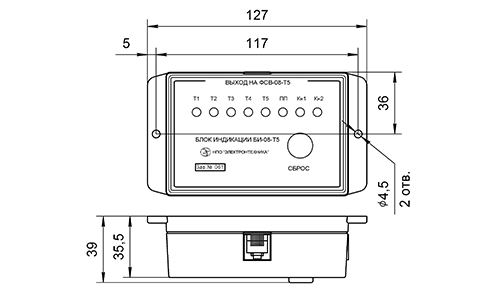

		АТ‑П‑02М1	Астра‑321	БИ‑08‑Т5	БИ‑08В‑Т5	Соната‑5	10ГР‑08
Климатическое исполнение		УХЛ4	УХЛ4	УХЛ4	УХЛ4	УХЛ4	У1
Степень защиты корпуса		IP30	IP41	IP40	IP65	IP20	IP64
Масса, кг, не более		0,4	0,08	0,1	0,35	0,65	1

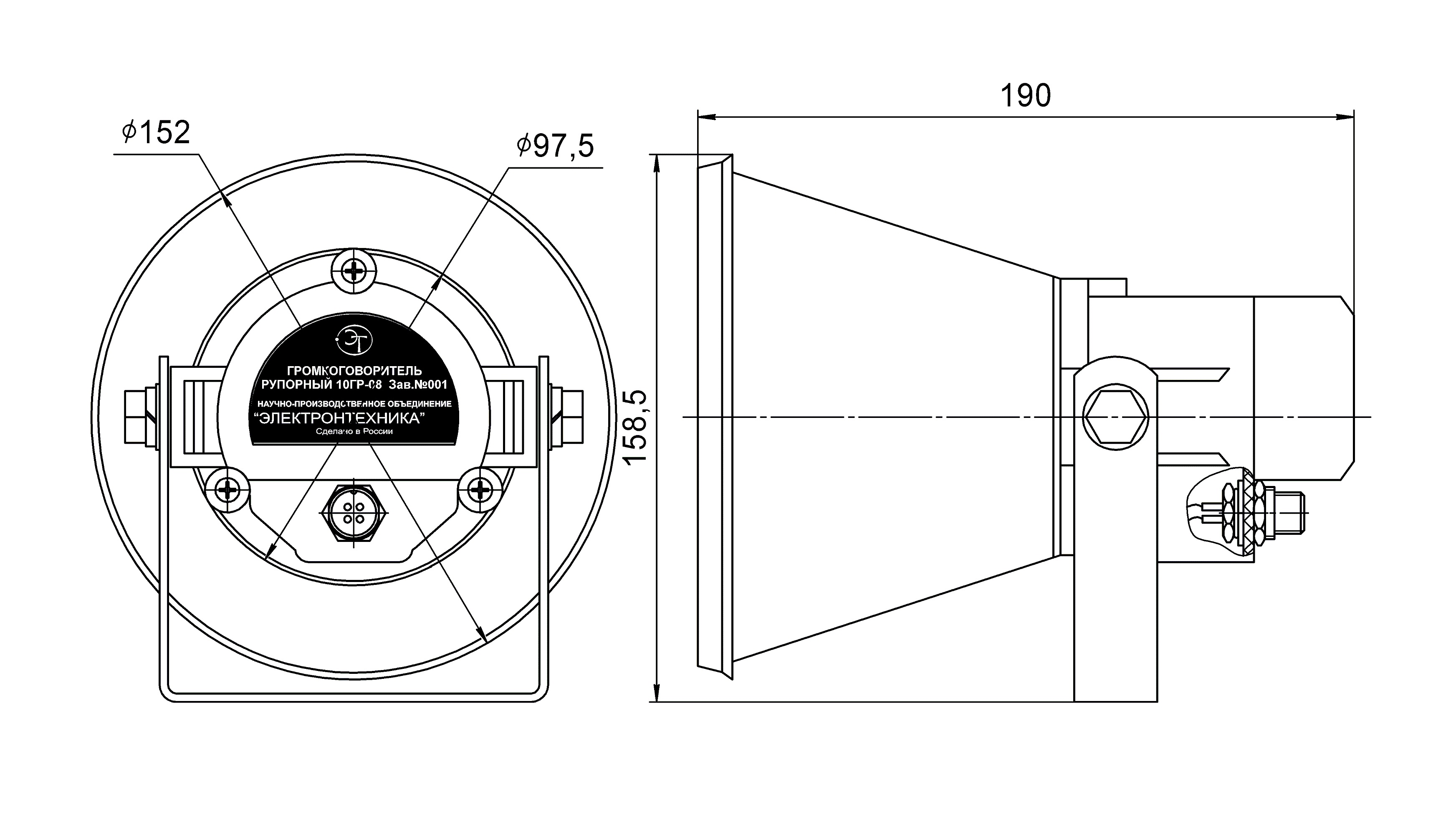

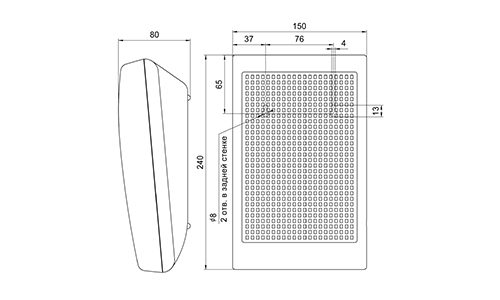

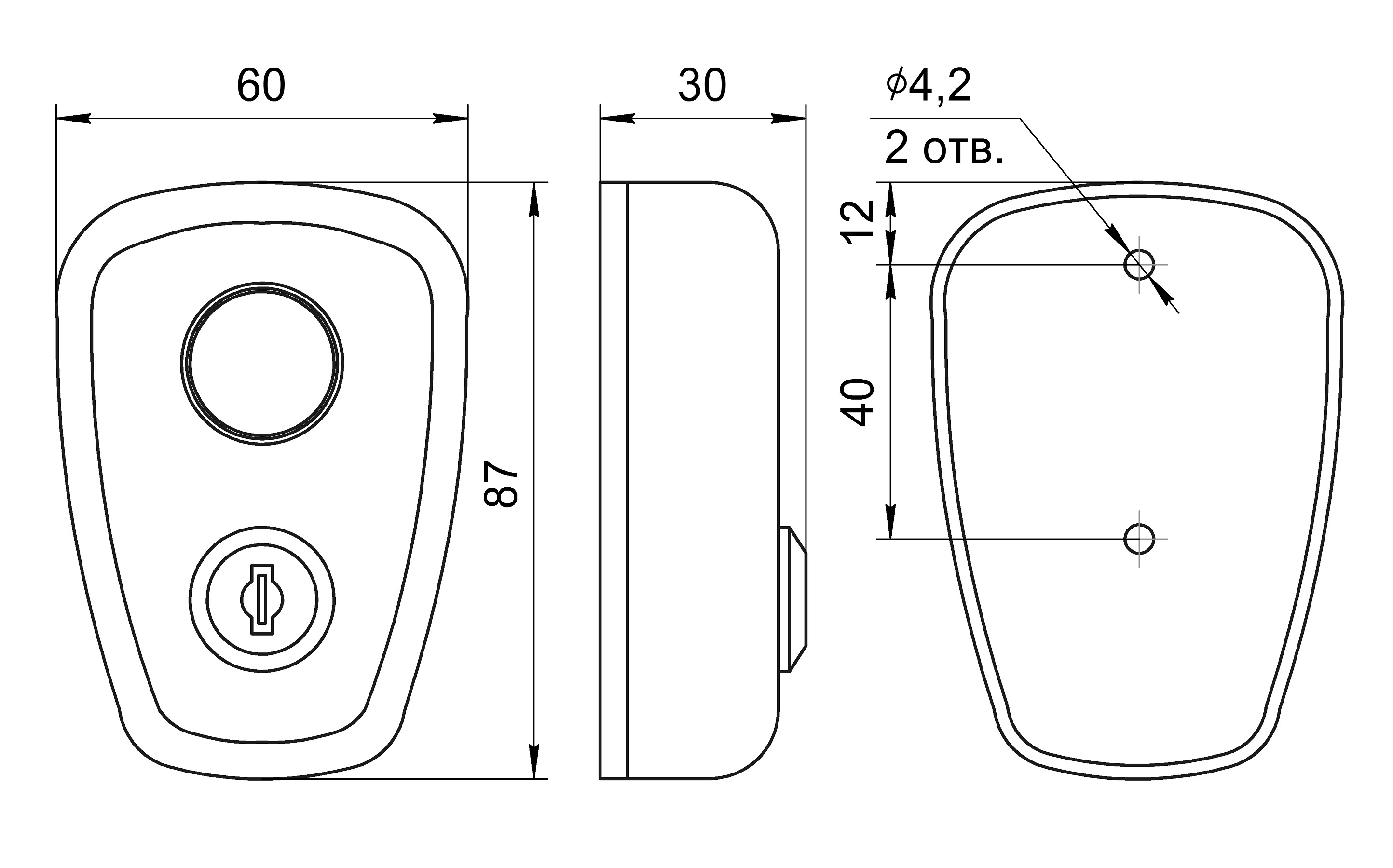

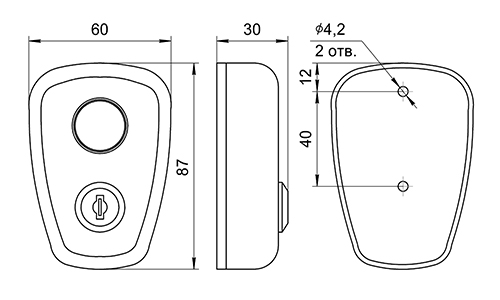

Габаритные размеры, мм, не более		213х81х58	60х87х30	127х72х39	150х122х41	150х240х84	190х159хØ152

Наименование	Кол-во
Шкаф связи ШС–1П-хх-П(Б)хх-Кхх-Т05 ДРБА.468352.026	1 шт.

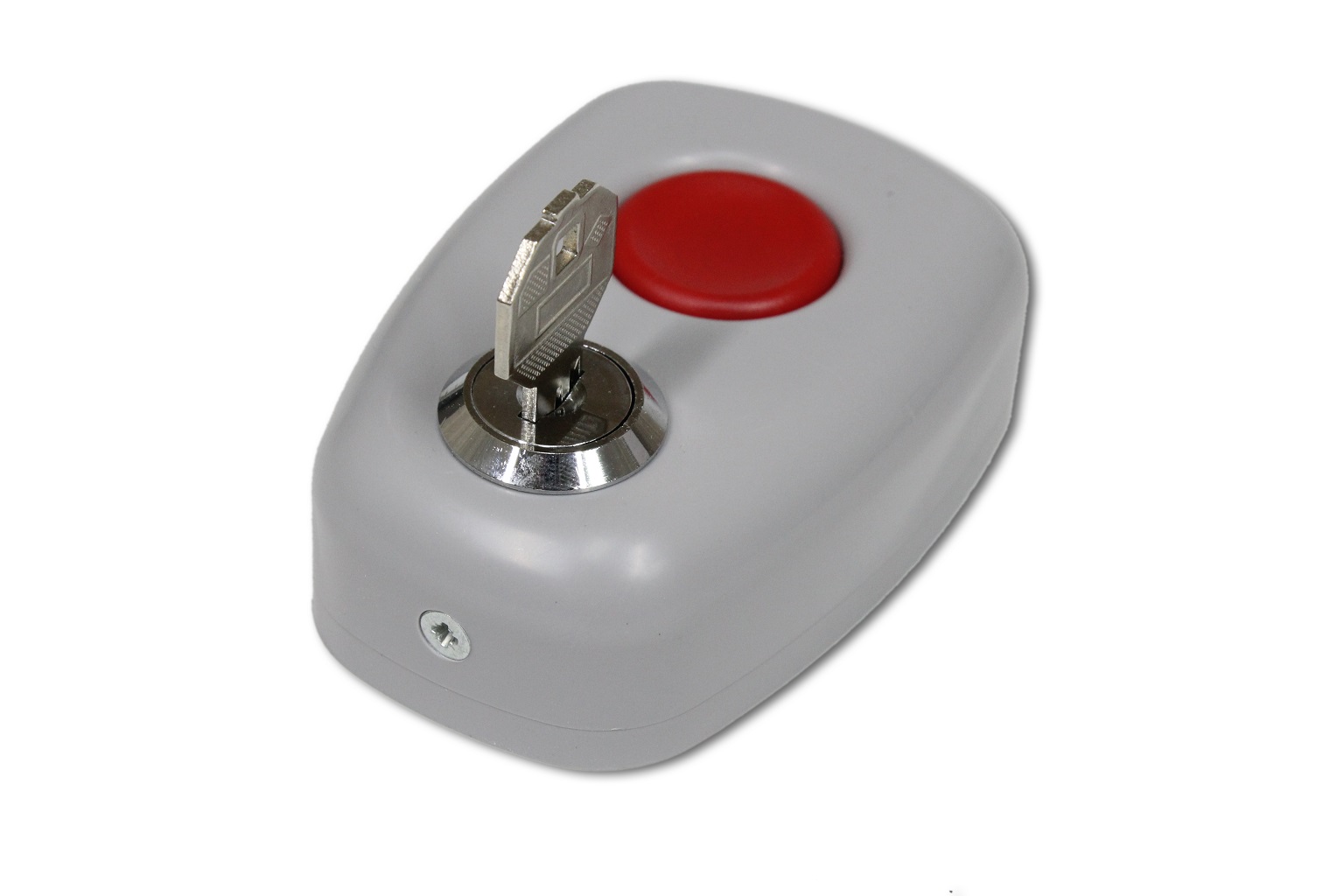

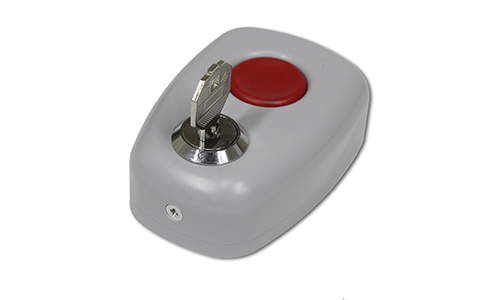

Извещатель охранный ручной точечный электроконтактный ИО 101-7 "Астра-321"	1 шт.
Ключ трёхгранный	2 шт.

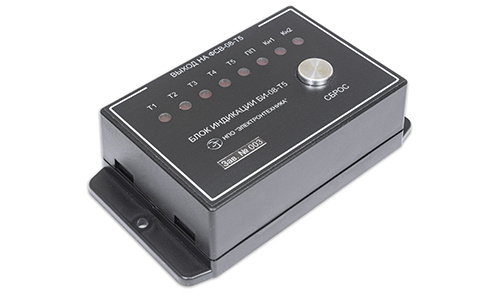

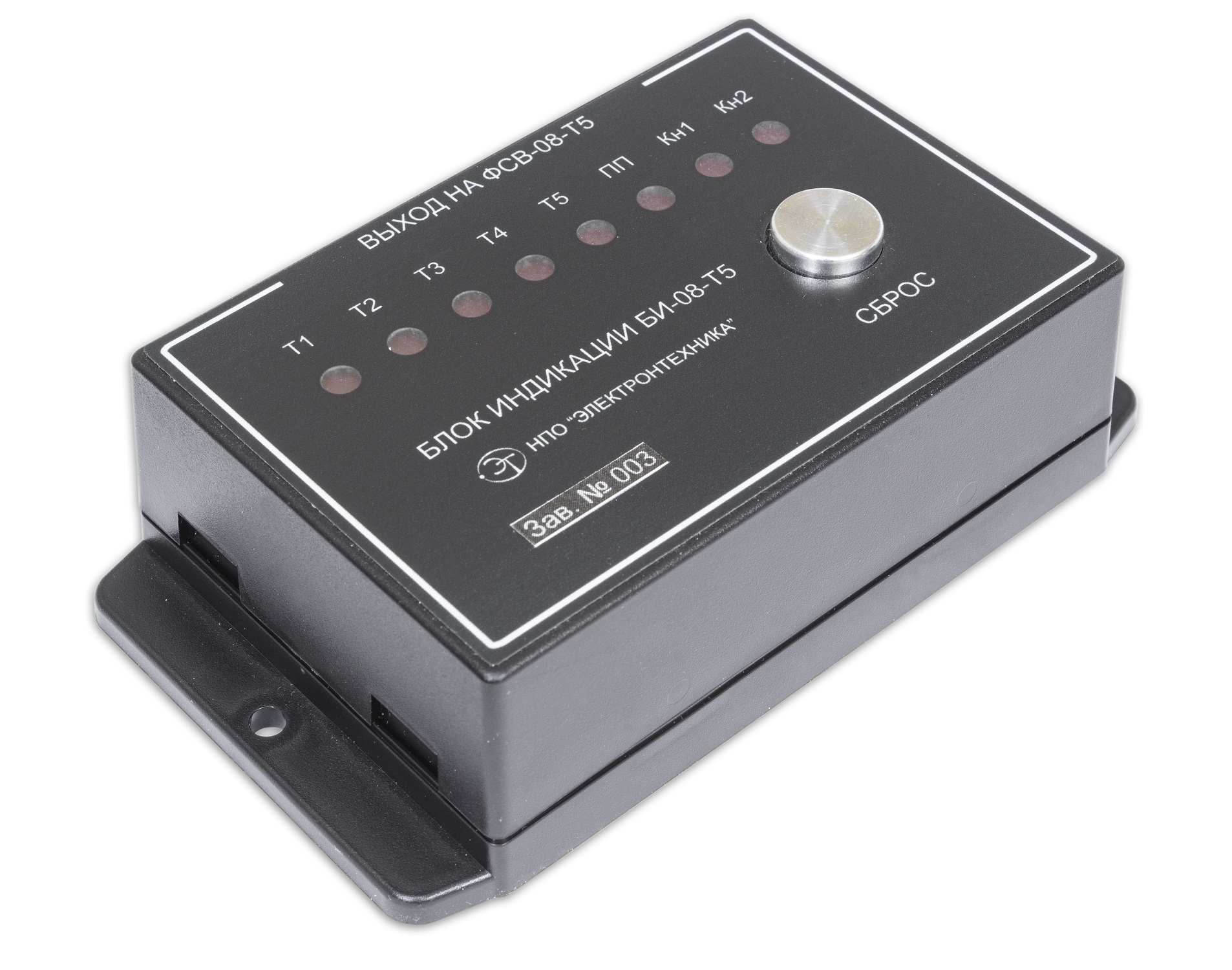

Блок индикации БИ-08-Т5	1 шт.

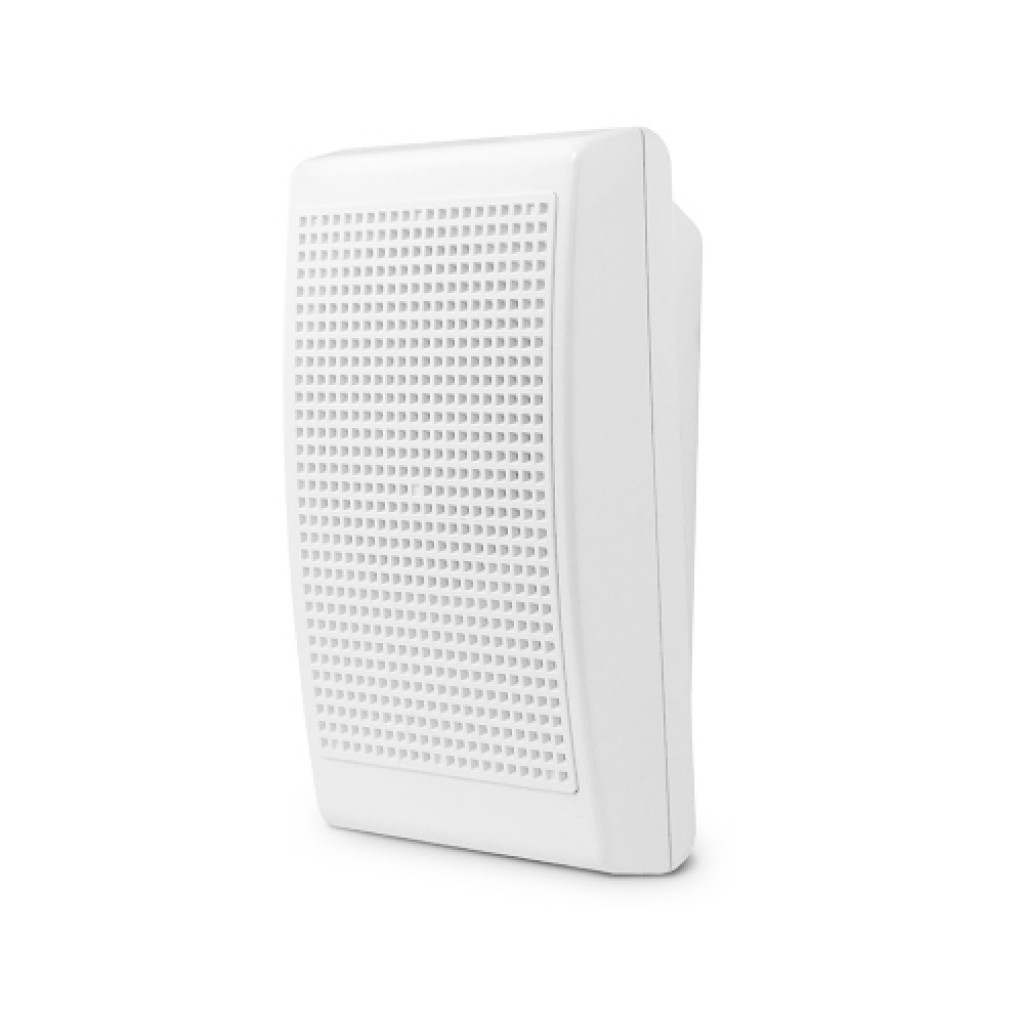

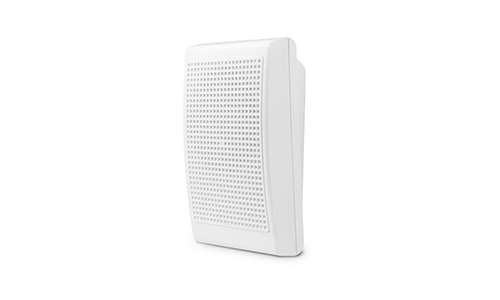

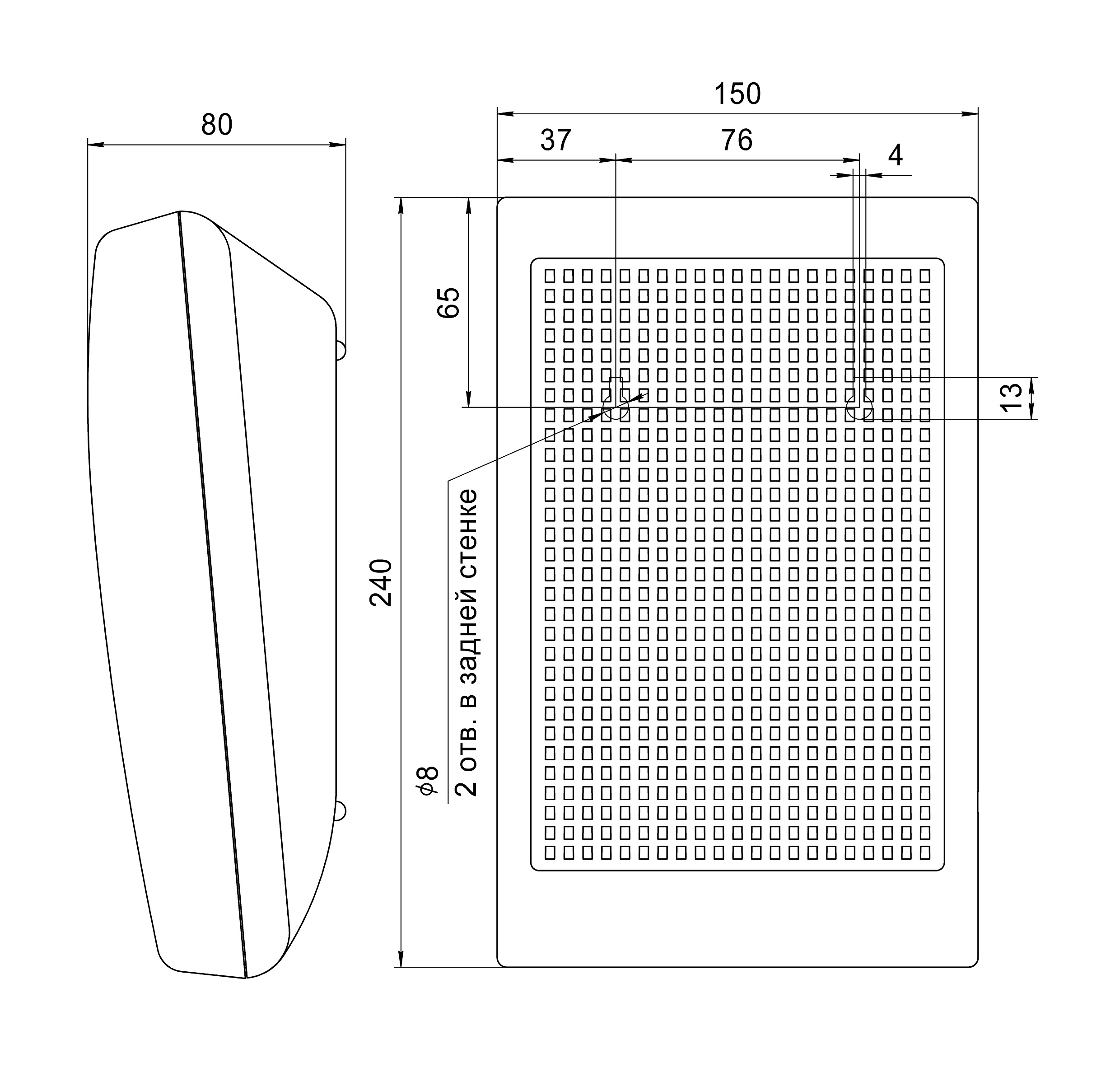

Оповещатель охранно-пожарный речевой "Соната-5"	1 шт.
Патч-корд STP, Cat.5e 10м RJ45-RJ45	1 шт.
Шкаф связи ШС-1П. Паспорт	1 экз.

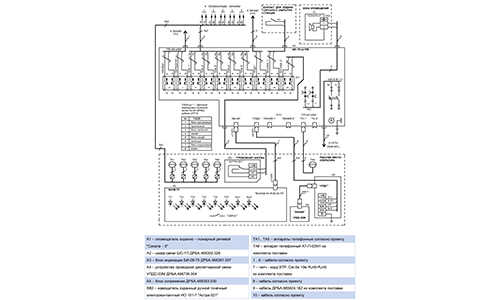

Шкаф связи ШС-1П. Схема электрическая принципиальная	1 экз.

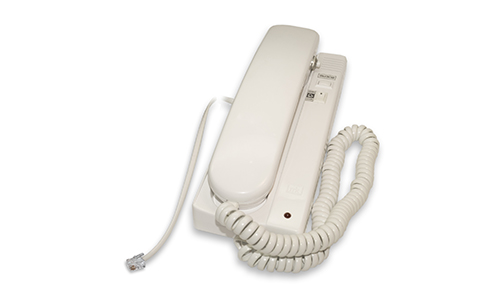

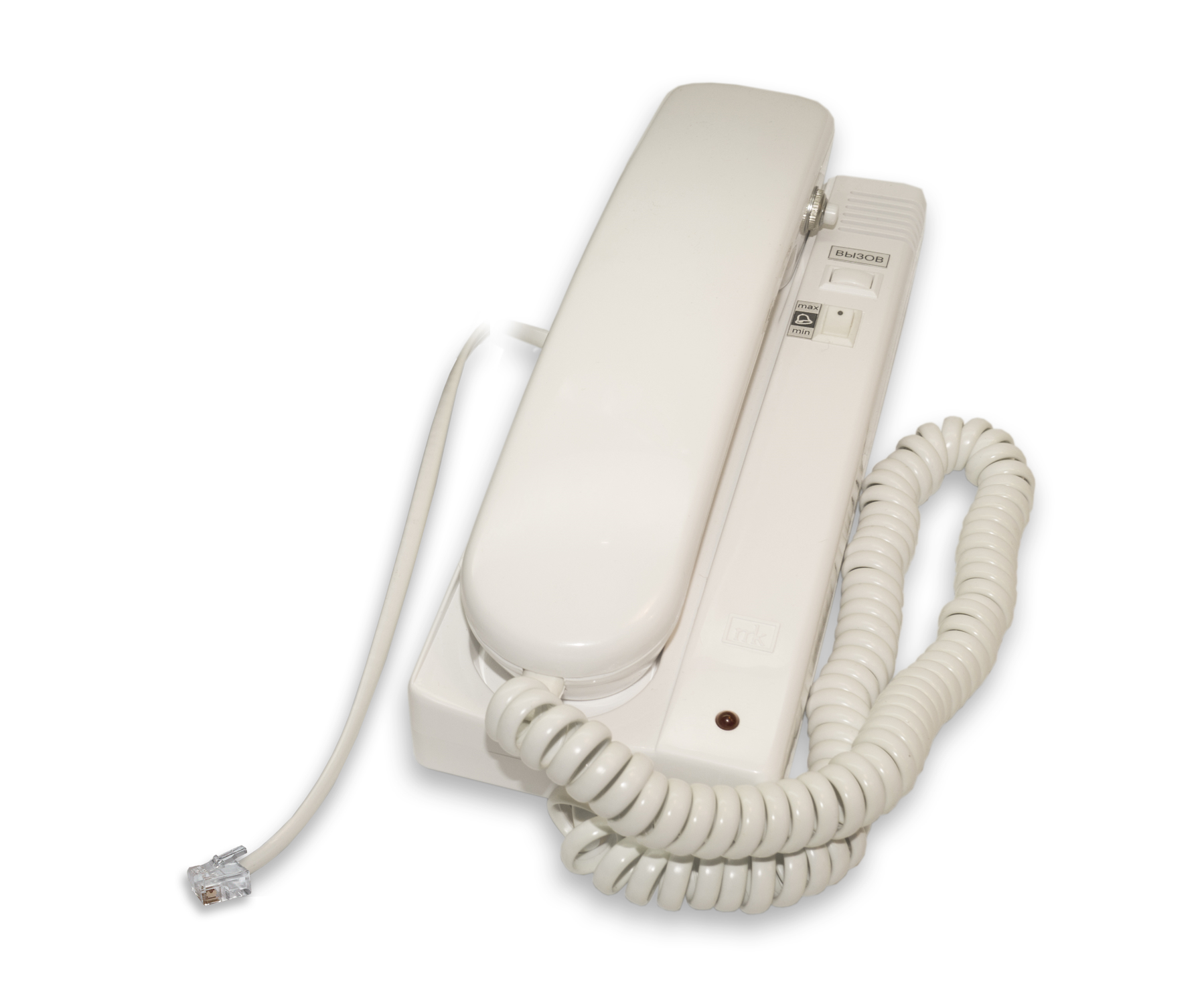

Аппарат телефонный АТ-П-02М1	1 шт.*
Вилка РШ2НМ-1-29	1 шт.*
Кабель ДРБА.685624.162	1 шт.*
Пункт промежуточный избирательной связи ПП-ИС-02М. Паспорт	1 экз.*
Пункт промежуточный избирательной связи ПП-ИС-02М. Руководство по эксплуатации	1 экз.*
Тара упаковочная	1 шт.

Наименование	Кол-во
Шкаф связи ШС-1П-хх-П(Б)хх-Кхх-Т05-В ДРБА.468352.030	1 шт.
Извещатель охранный ручной точечный электроконтактный ИО 101-7 "Астра-321"	1 шт.
Ключ трёхгранный	2 шт.

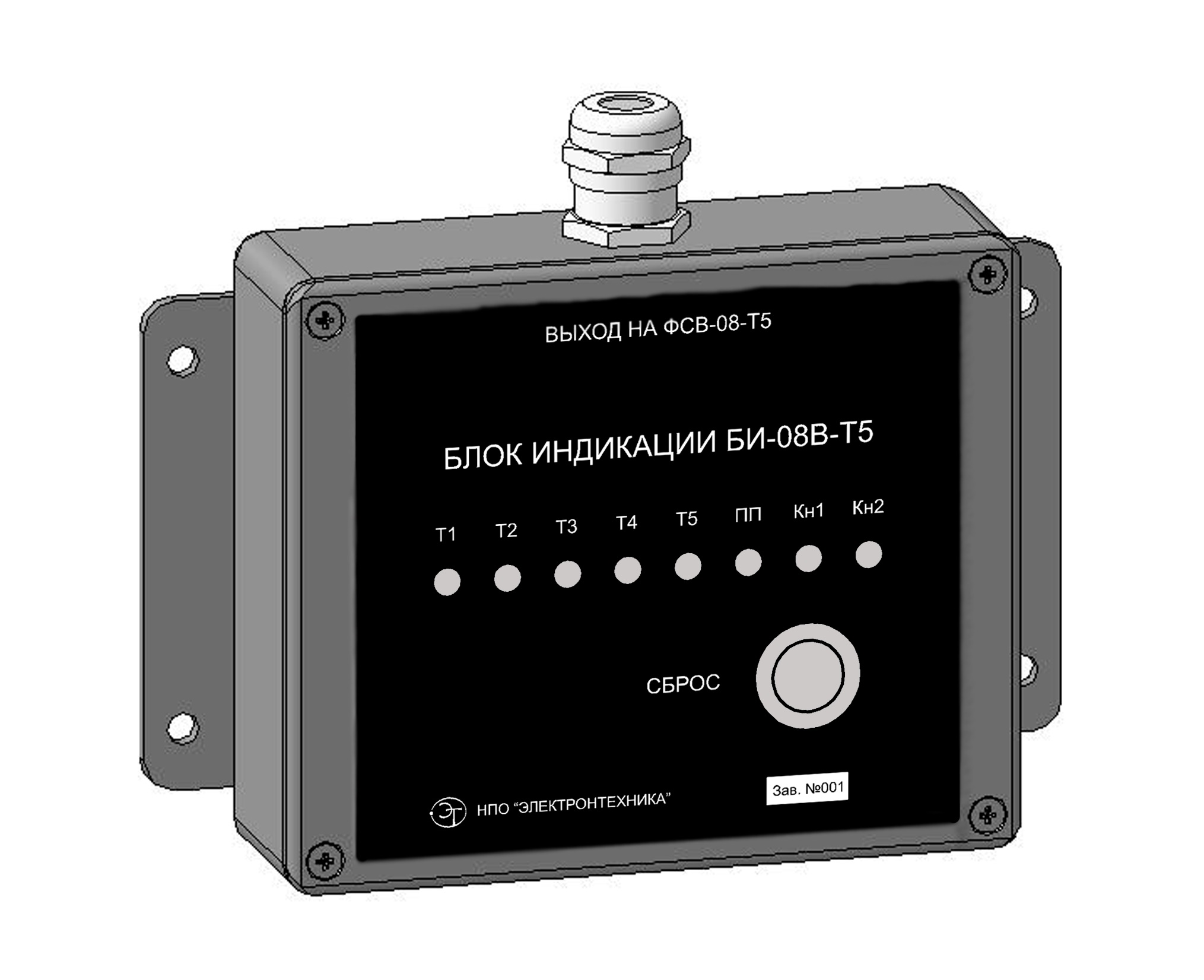

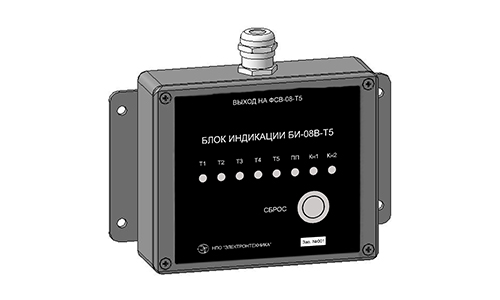

Блок индикации БИ-08В-Т5	1 шт.

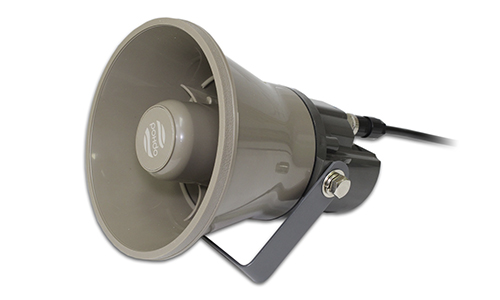

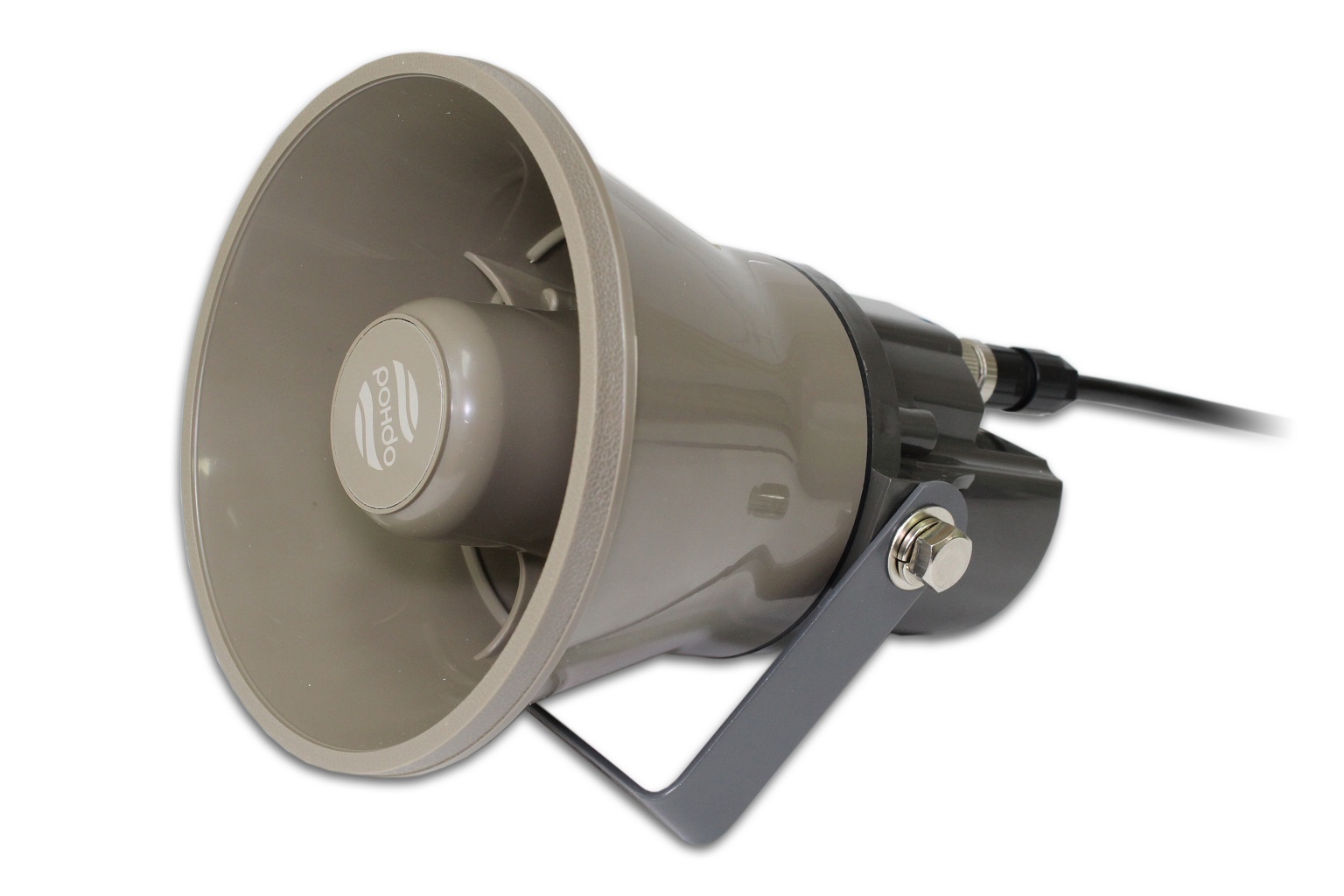

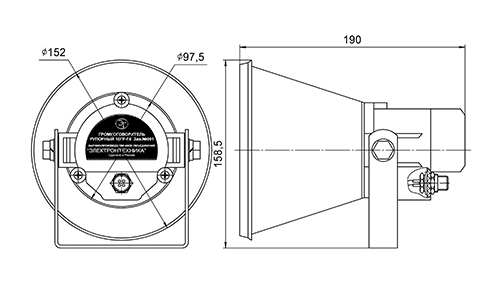

Громкоговоритель рупорный 10ГР-08	1 шт.
Кабель БИ-08В ДРБА.685621.202	1 шт.
Шкаф связи ШС-1П-В. Паспорт	1 экз.

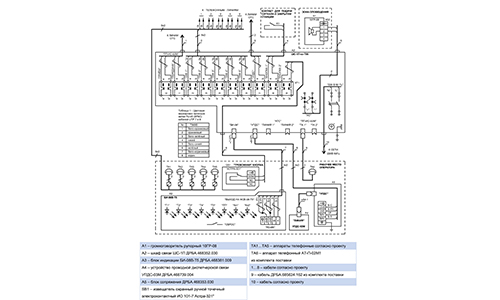

Шкаф связи ШС-1П-В. Схема электрическая принципиальная	1 экз.
Аппарат телефонный АТ-П-02М1	1 шт.*
Вилка РШ2НМ-1-29	1 шт.*
Кабель ДРБА.685624.162	1 шт.*
Пункт промежуточный избирательной связи ПП-ИС-02М. Паспорт	1 экз.*
Пункт промежуточный избирательной связи ПП-ИС-02М. Руководство по эксплуатации	1 экз.*
Тара упаковочная	1 шт.

^* При заказе шкафа с промпунктом.
