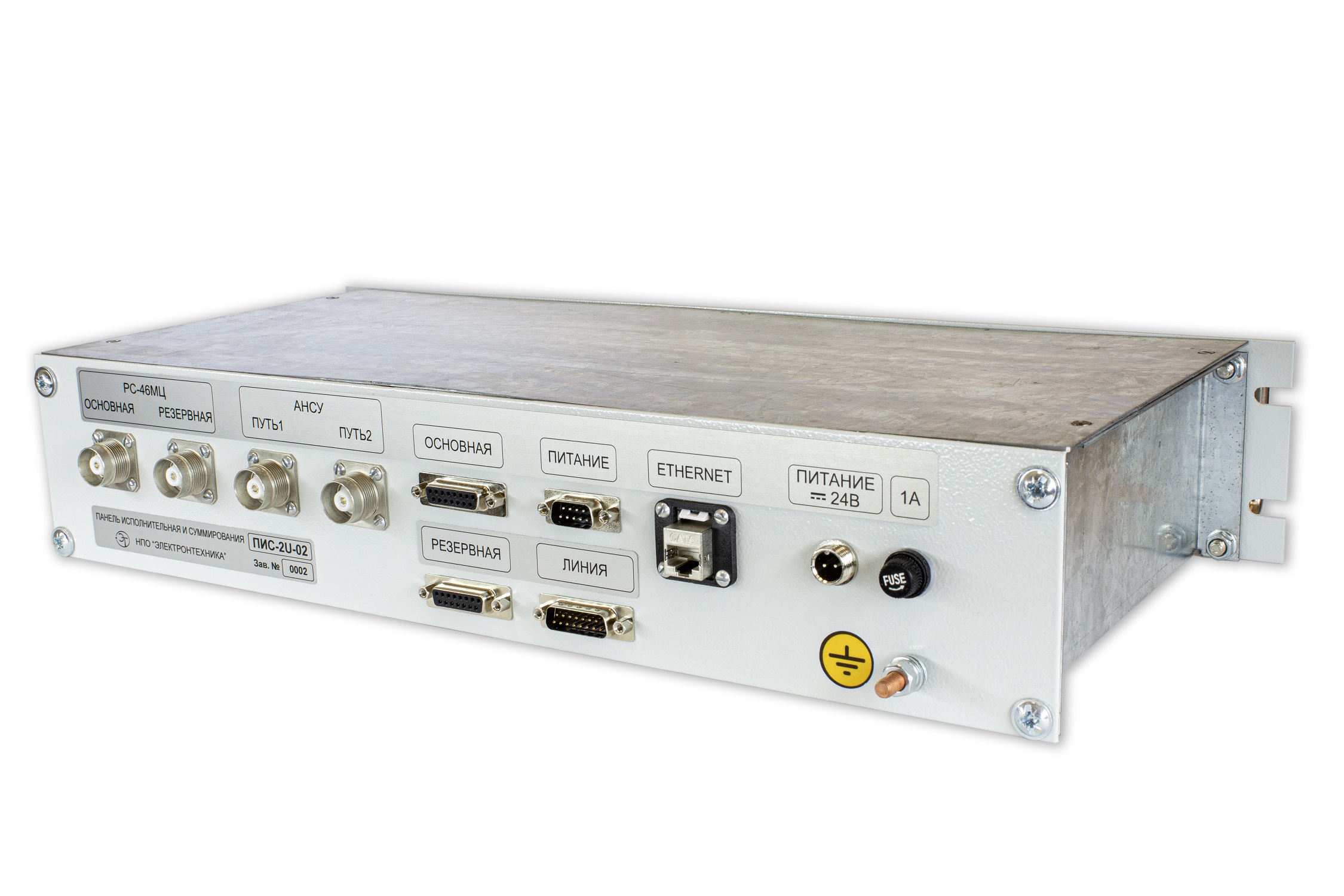

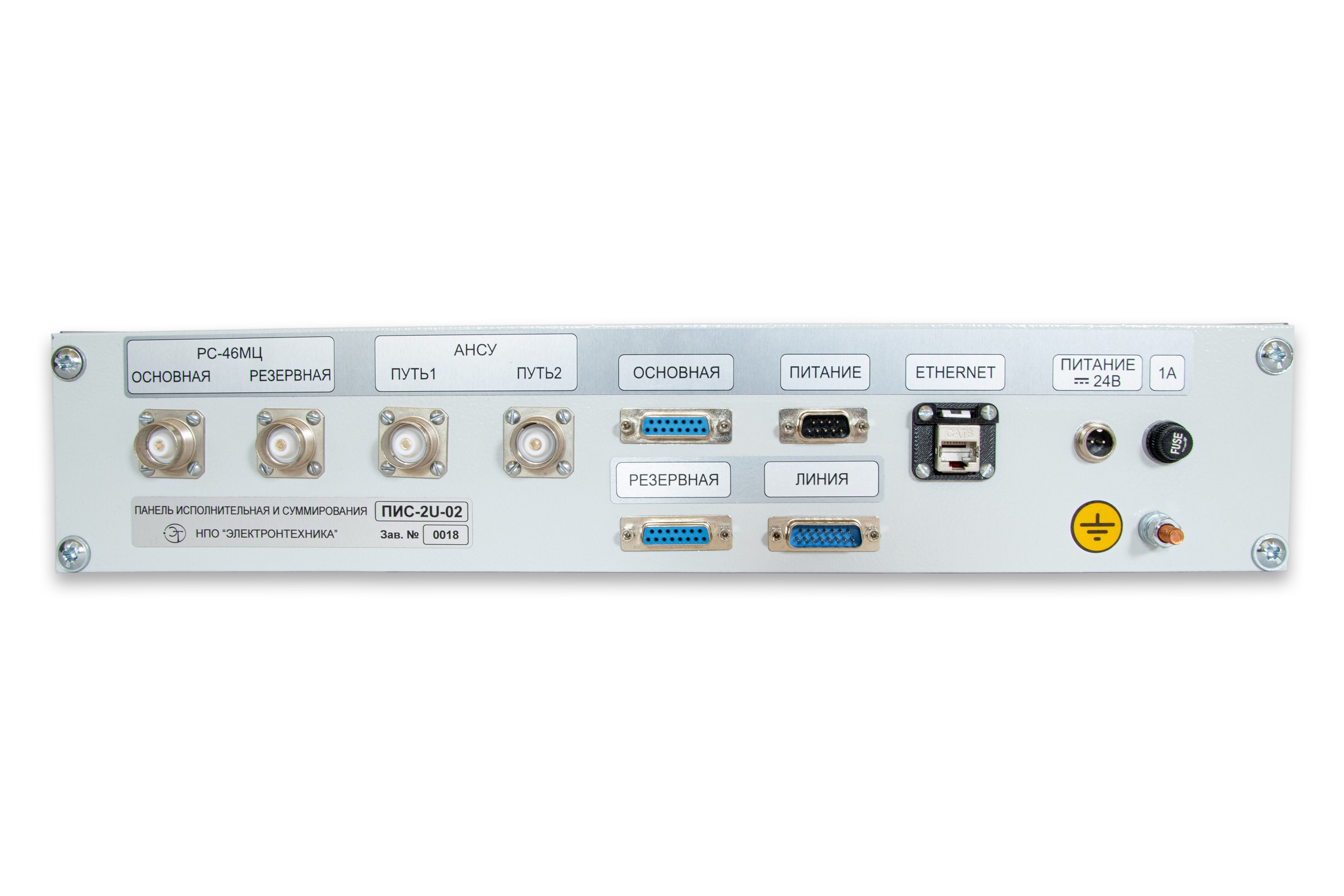

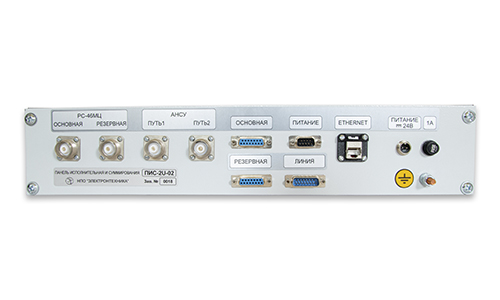

Панель исполнительная и суммирования ПИС-2U-02

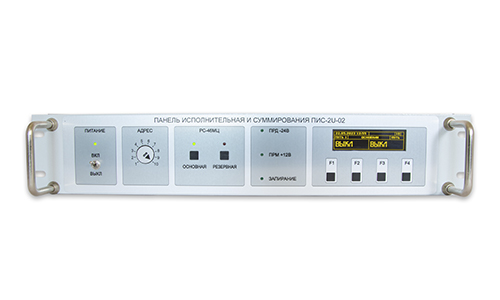

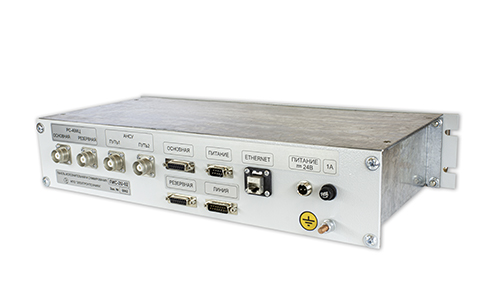

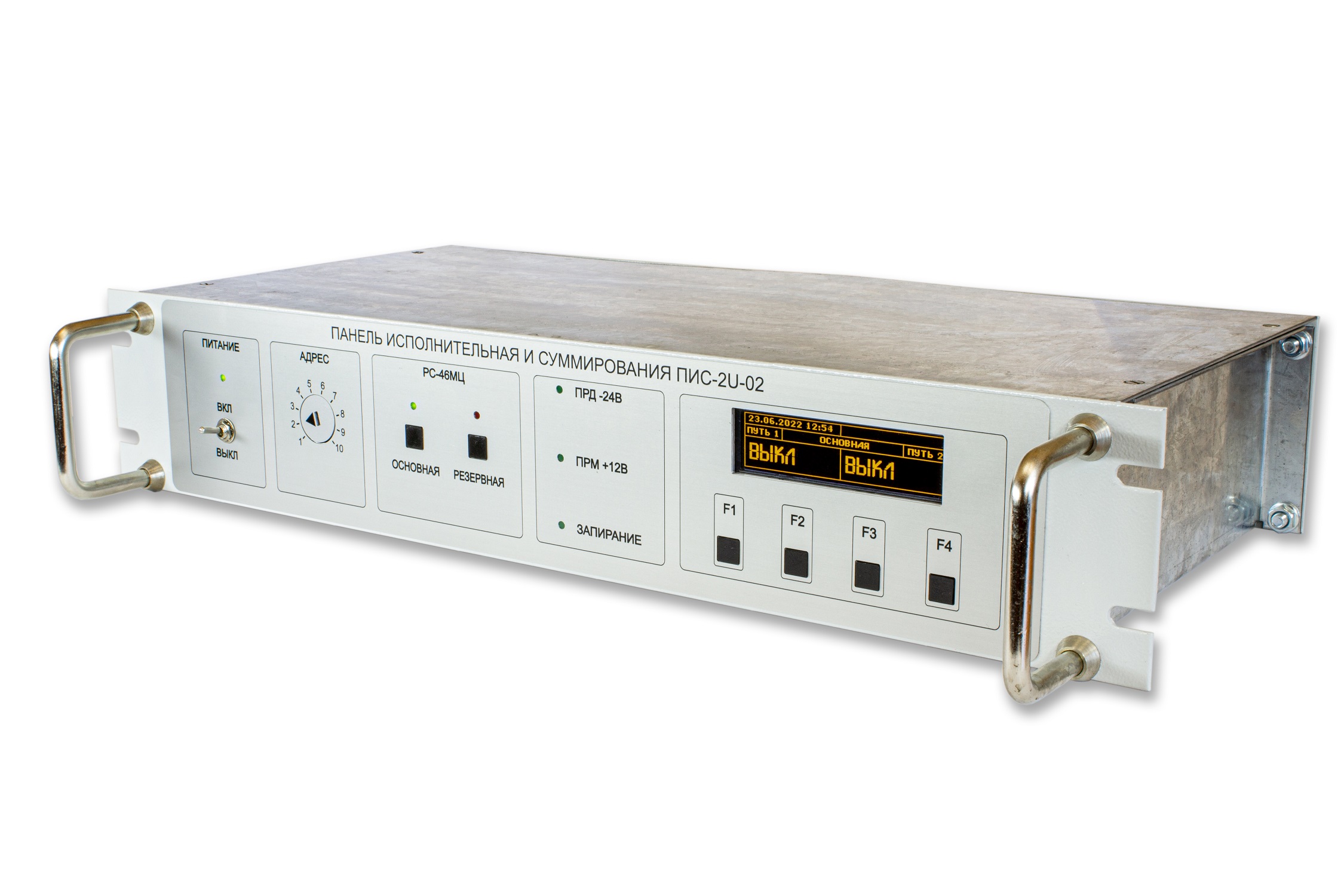

Фото

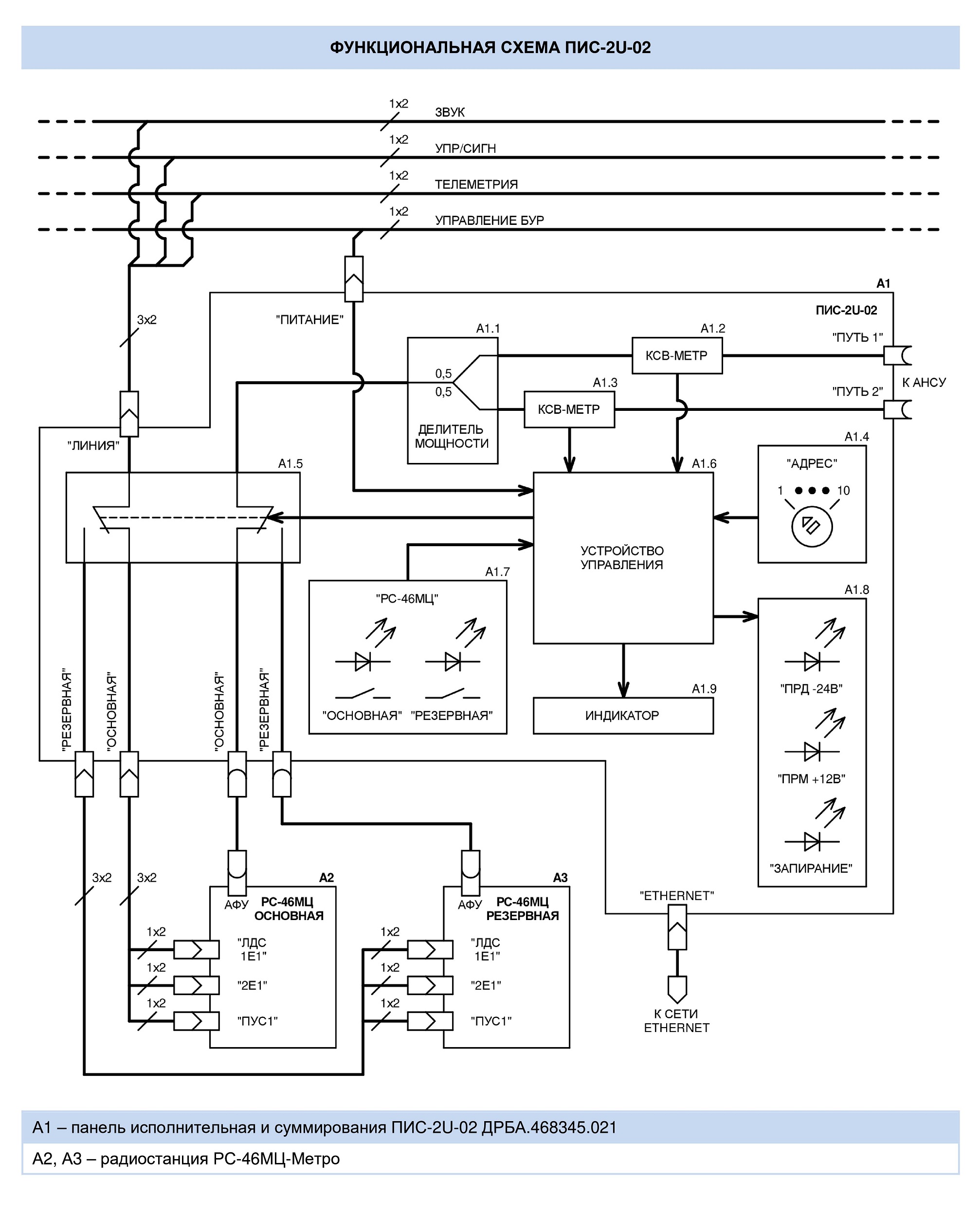

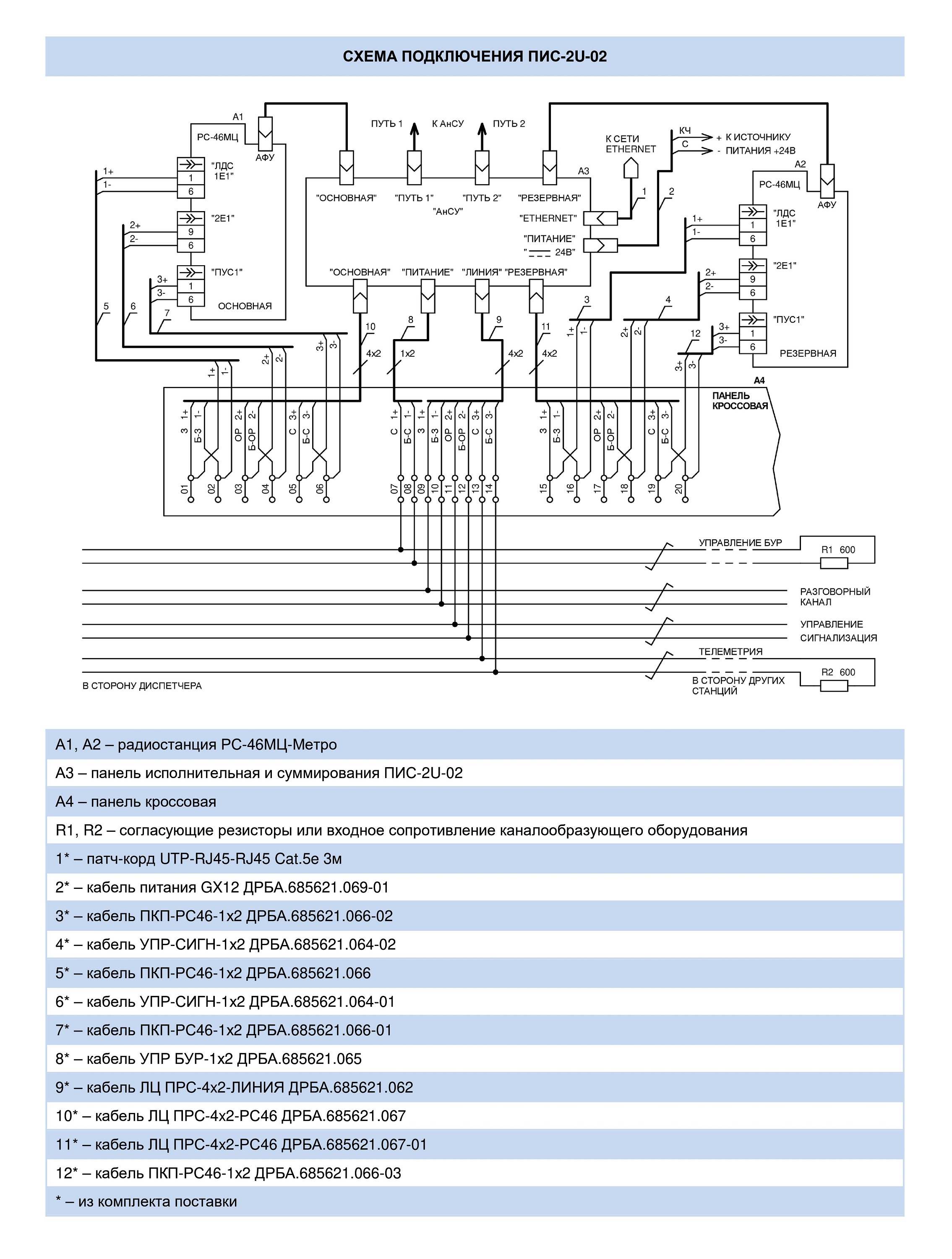

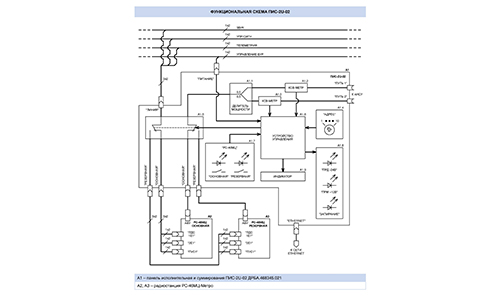

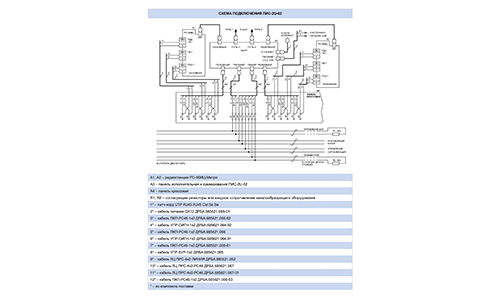

Панель исполнительная и суммирования ПИС-2U-02

(панель) предназначена для подключения к линии поездной радиосвязи (ПРС) метрополитена основной или резервной стационарной радиостанции РС-46МЦ и согласования подключённой радиостанции с двумя антенно-согласующими устройствами (АнСУ) с волновым сопротивлением 50 Ом.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP20

Масса не более 5 кг

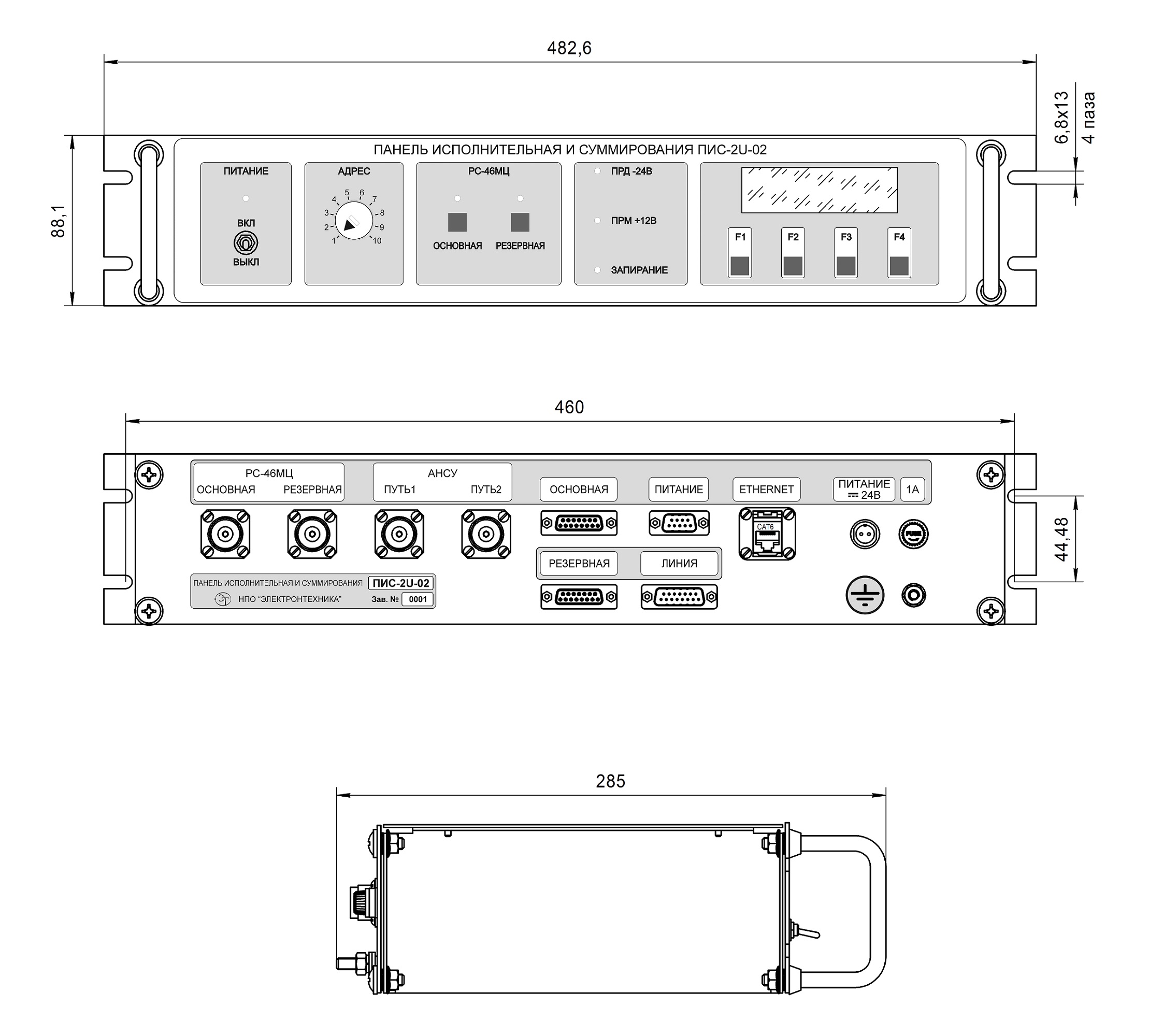

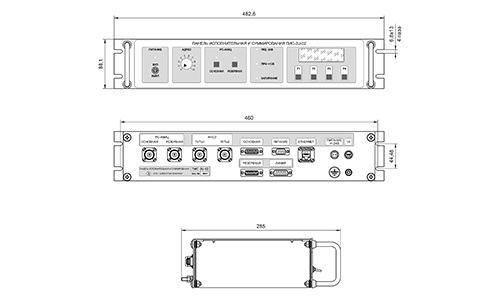

Габаритные размеры не более 482,6х88,1х285,0 мм

Пример записи обозначения в документации и при заказе:

ПАНЕЛЬ ОБЕСПЕЧИВАЕТ:

подключение основной или резервной радиостанции к линии ПРС соответствующей кнопкой панели или дистанционно по сигналу управления от БУР (управляющего);
деление мощности выходного сигнала подключенной радиостанции и согласование с двумя АнСУ с входным сопротивлением 50 Ом;
сложение мощности сигналов от АнСУ путей 1 и 2 к радиостанции;
измерение прямой и отражённой мощности сигнала, передаваемого радиостанцией;
индикацию КСВН по каждому выходу на АнСУ путей 1 и 2;
индикацию радиостанции, подключенной к линии ПРС;
установку адреса панели в диапазоне от 1 до 10 для организации дистанционного управления подключением основной или резервной радиостанции к линии ПРС;

отсчёт даты и текущего времени;

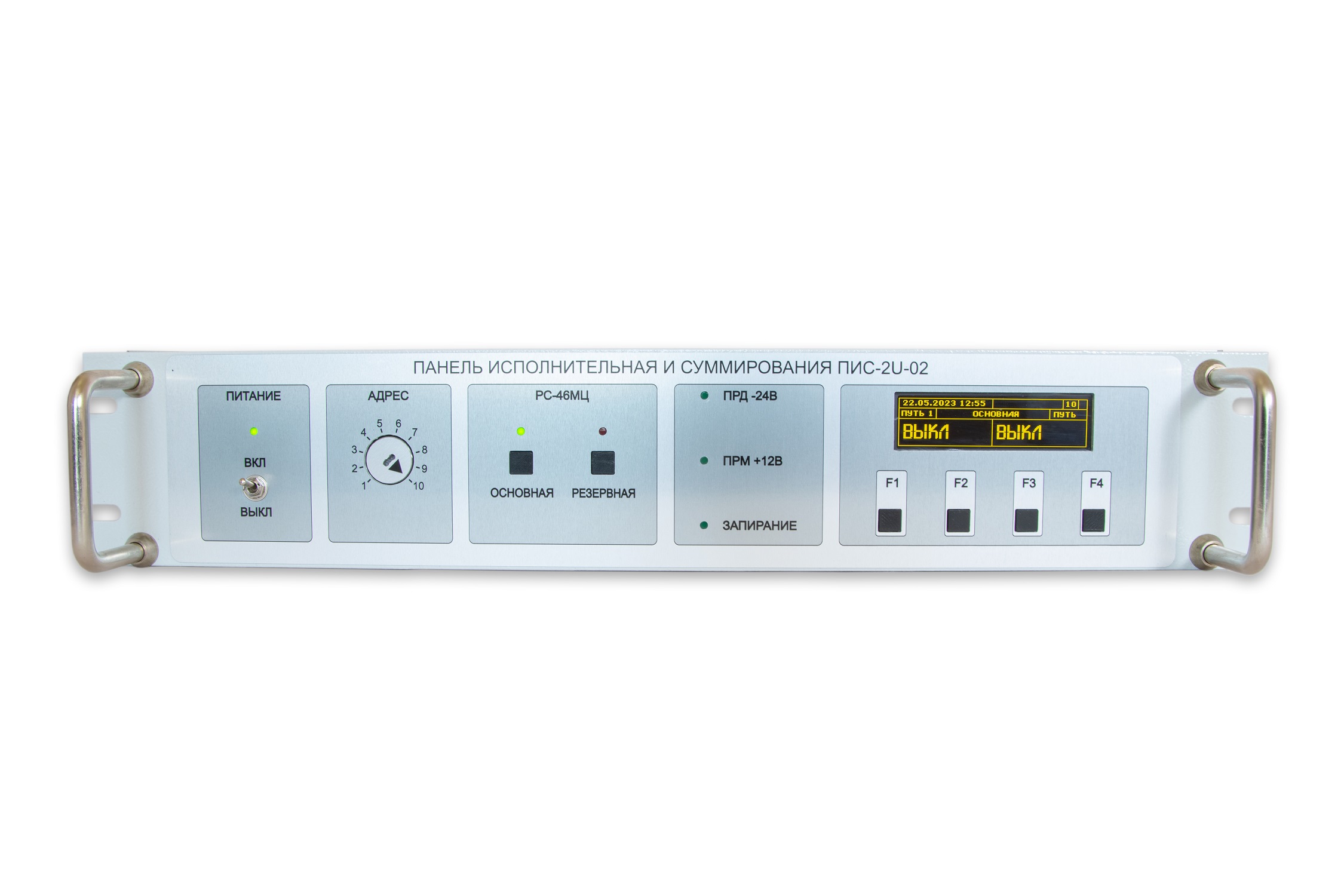

отображение на индикаторе разрешением 256х64 и размером по диагонали 3,12" информации: дата и время; подключенная радиостанция – основная или резервная; наличие сигналов – УПР или СИГН и их значения, измеренные в вольтах; прямая и отражённая мощность сигнала, передаваемого радиостанцией; КСВН по выходам "АНСУ" "ПУТЬ 1" и "ПУТЬ 2";
звуковую индикацию нажатия кнопок и голосовые сообщения о подключении основной или резервной радиостанции;
ведение журналов событий;
доступ к журналам событий, текущему состоянию панели и настройкам панели через web – интерфейс по сети Ethernet;
обновление программного обеспечения по сети Ethernet.

ПАНЕЛЬ ИМЕЕТ:

ЖУРНАЛ СОБЫТИЙ УПР/СИГН. В журнале регистрируется: дата и время; сигнал УПР или СИГН и его значение, измеренное в вольтах; КСВН; уровни мощности в ваттах прямого и отражённого сигналов по выходам "АнСУ" "ПУТЬ 1" и "ПУТЬ 2". Регистрация событий производится при значении сигнала УПР в диапазоне от минус 4 до минус 24 В или при значении сигнала СИГН в диапазоне от +4 до +12 В;

ЖУРНАЛ ПЕРЕКЛЮЧЕНИЙ РАДИОСТАНЦИЙ. В журнале регистрируется: дата и время; адрес панели и какая радиостанция подключена к линии ПРС - основная или резервная.

КОМПЛЕКТ ПОСТАВКИ

Наименование	Кол-во
Панель исполнительная и суммирования ПИС-2U-02	1 шт.
Вилка кабельная прямая СР-50-164ФВ	4 шт.
Винт оцинкованный М6х12 и клетевая гайка	4 компл.
Вставка плавкая ВПТ6-7 1А 250В	2 шт.

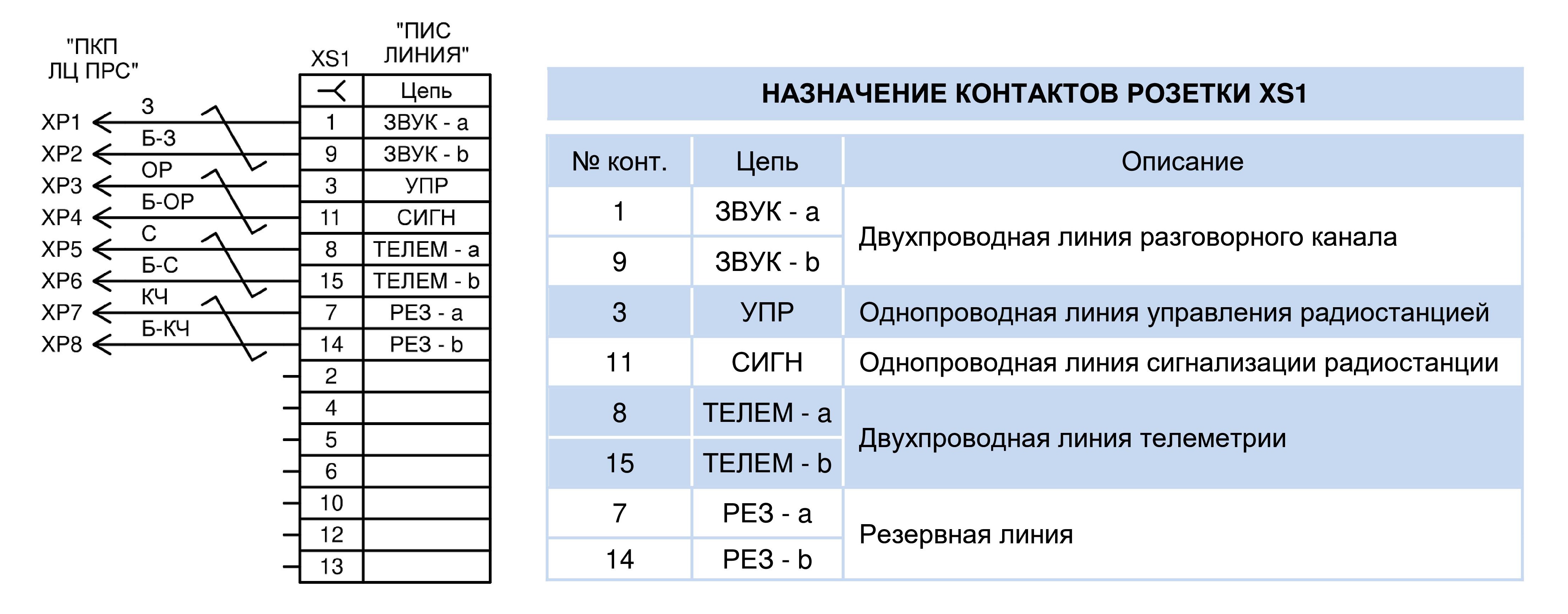

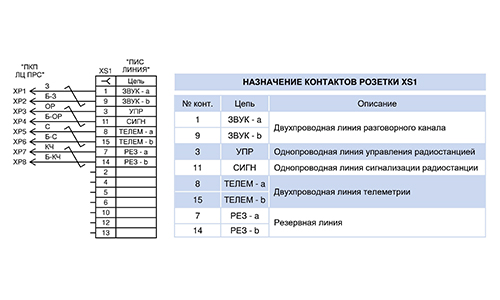

Кабель ЛЦ ПРС-4x2-ЛИНИЯ	1 шт.

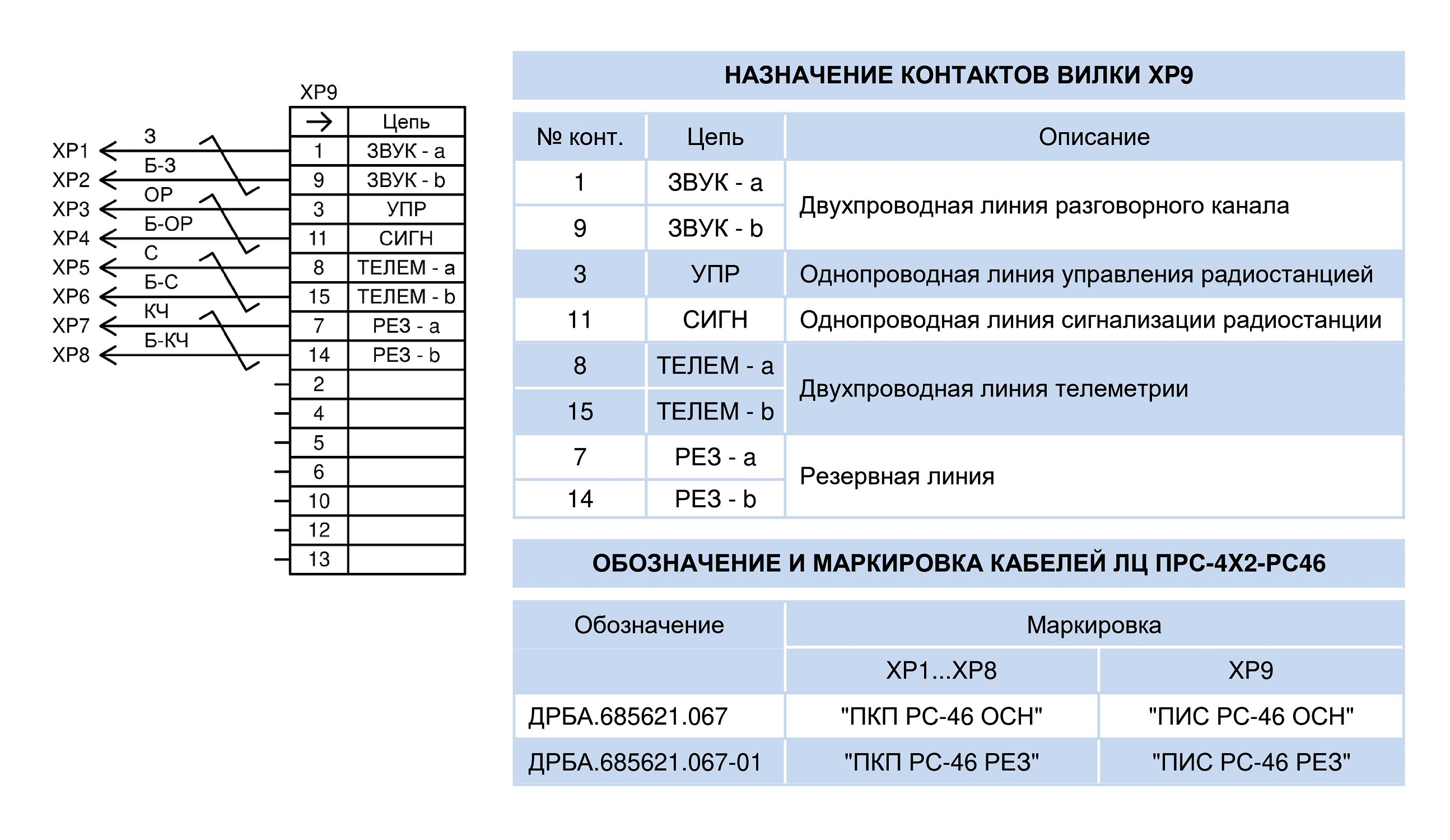

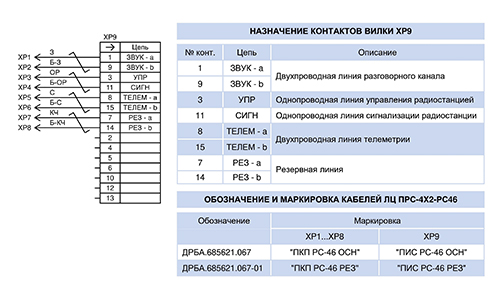

Кабель ЛЦ ПРС-4x2-РС46 (ЛЦ ПРС – основная)	1 шт.
Кабель ЛЦ ПРС-4x2-РС46 (ЛЦ ПРС – резервная)	1 шт.

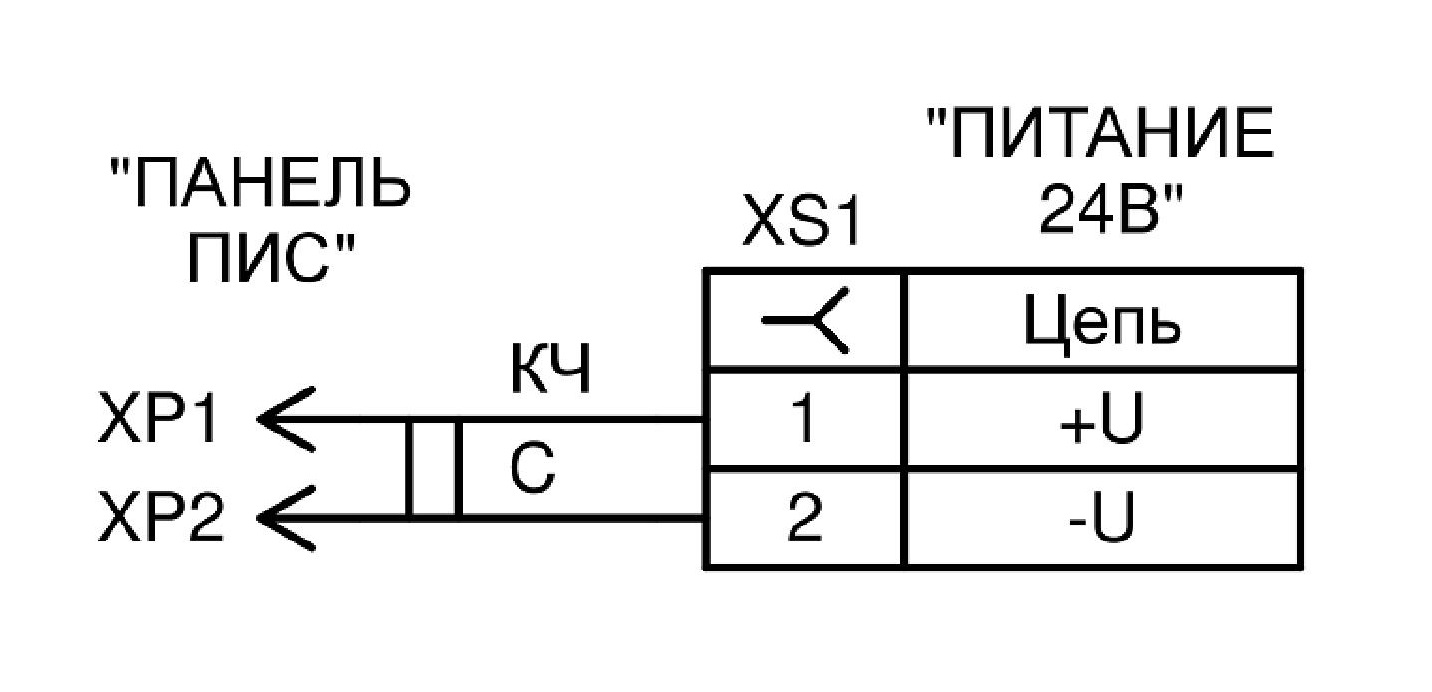

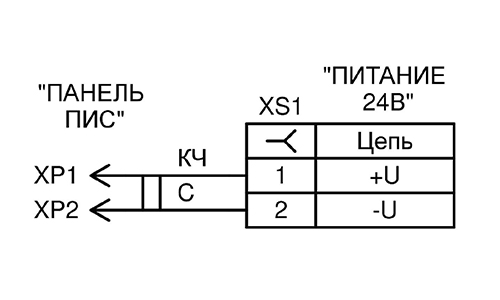

Кабель питания GX12	1 шт.

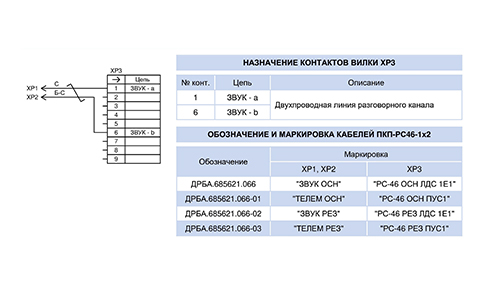

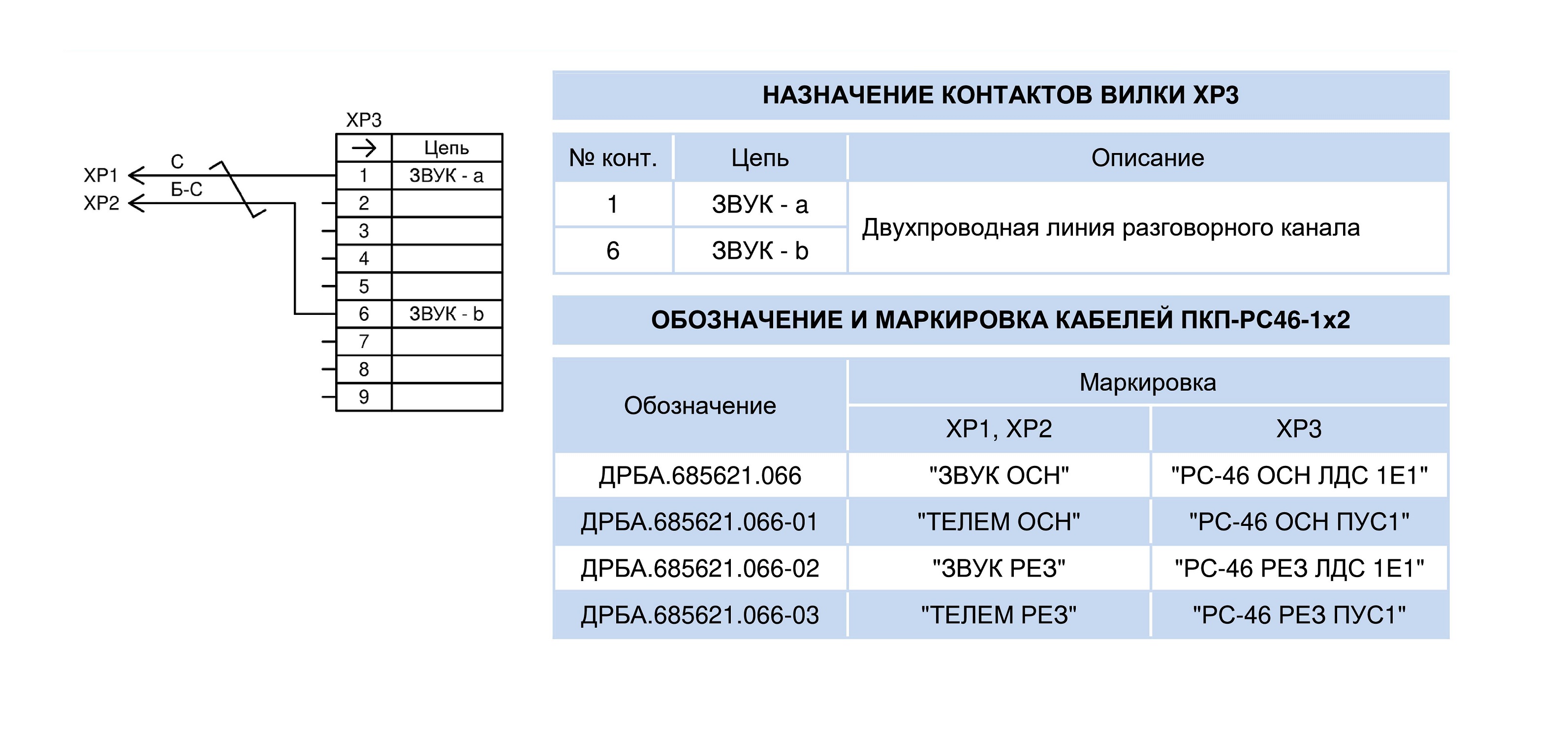

Кабель ПКП-РС46-1х2 (Звук – основная)	1 шт.
Кабель ПКП-РС46-1х2 (Телеметрия – основная)	1 шт.

Наименование	Кол-во
Кабель ПКП-РС46-1х2 (Звук – резервная)	1 шт.
Кабель ПКП-РС46-1х2 (Телеметрия – резервная)	1 шт.

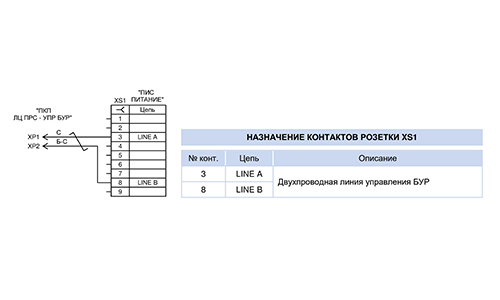

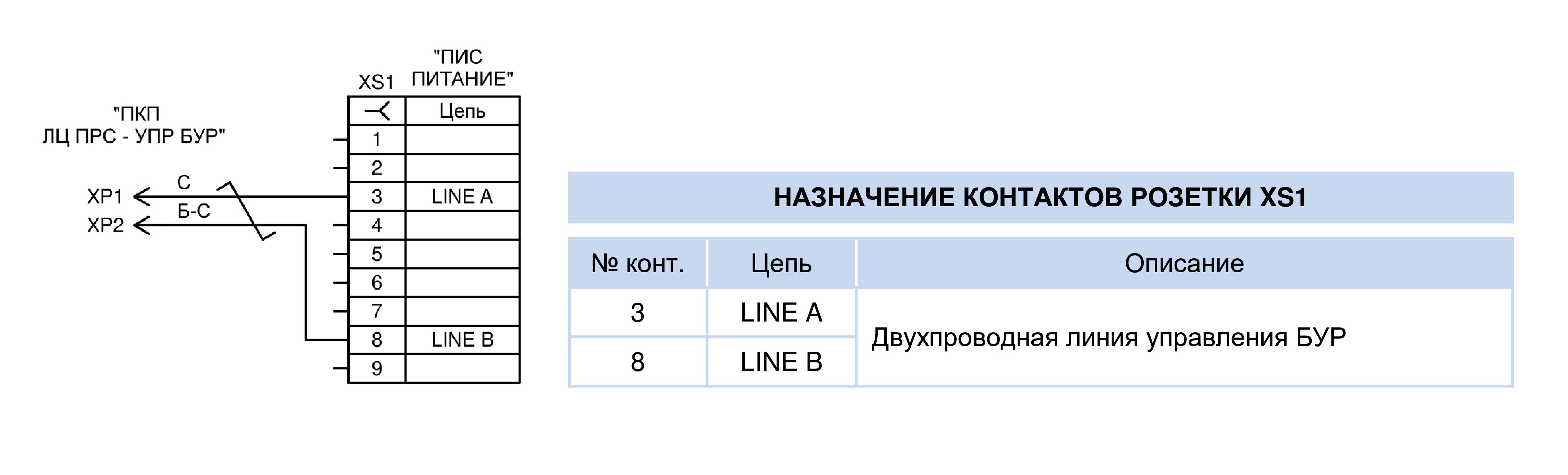

Кабель УПР БУР-1х2	1 шт.

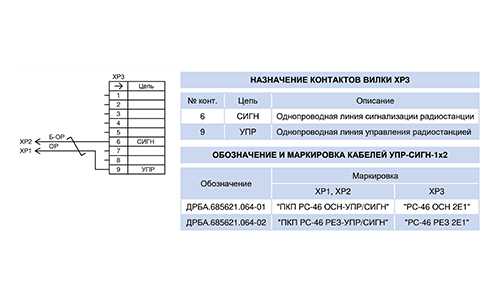

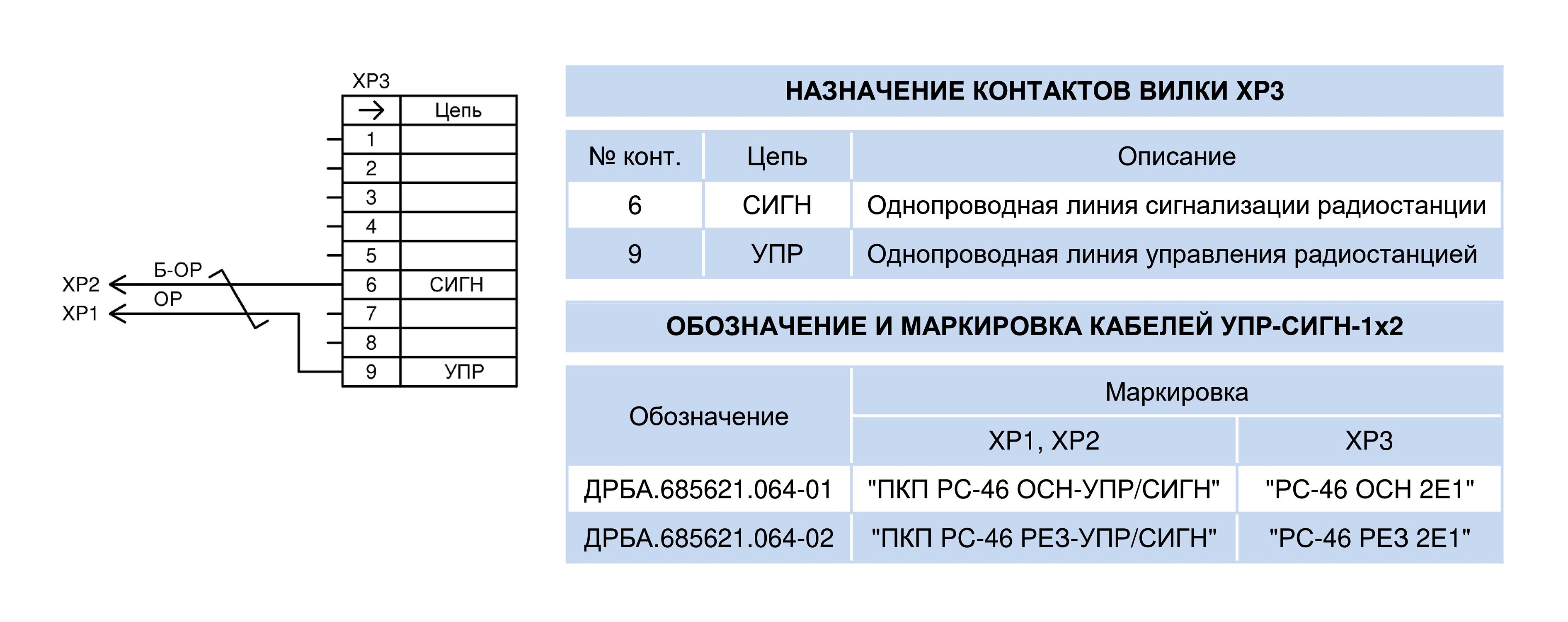

Кабель УПР-СИГН-1х2 (УПР/СИГН – основная)	1 шт.
Кабель УПР-СИГН-1х2 (УПР/СИГН – резервная)	1 шт.
Наконечник НШВИ 0,25-8	38 шт.
Наконечник НШВИ 0,5-8	2 шт.
Патч-корд UTP-RJ45-RJ45 Cat.5e 3м	1 шт.
Шайба зубчатая М6	2 шт.
ПИС-2U-02. Паспорт	1 экз.
Тара упаковочная	1 шт.

Наименование параметра	Значение
Напряжение питания постоянного тока, В	9…36
Максимальная мощность потребления, Вт	2
Диапазон адресов, устанавливаемых переключателем "АДРЕС"	1…10
Количество каналов коммутации:
- линейных цепей ПРС	4
- антенно-фидерного тракта	1
Максимальное коммутируемое напряжение, В:
- переменное	125
- постоянное	110
Максимальный коммутируемый ток, А	1

Наименование параметра	Значение
Диапазон рабочих частот, МГц	1…3
Максимальная мощность на входах "РС-46МЦ" "ОСНОВНАЯ" и "РЕЗЕРВНАЯ", Вт	20
КСВН по входу при подключении двух нагрузок, не хуже	1,2
