Блоки согласованной нагрузки ПРС БСН-02КВ и БСН-02П

• Фото

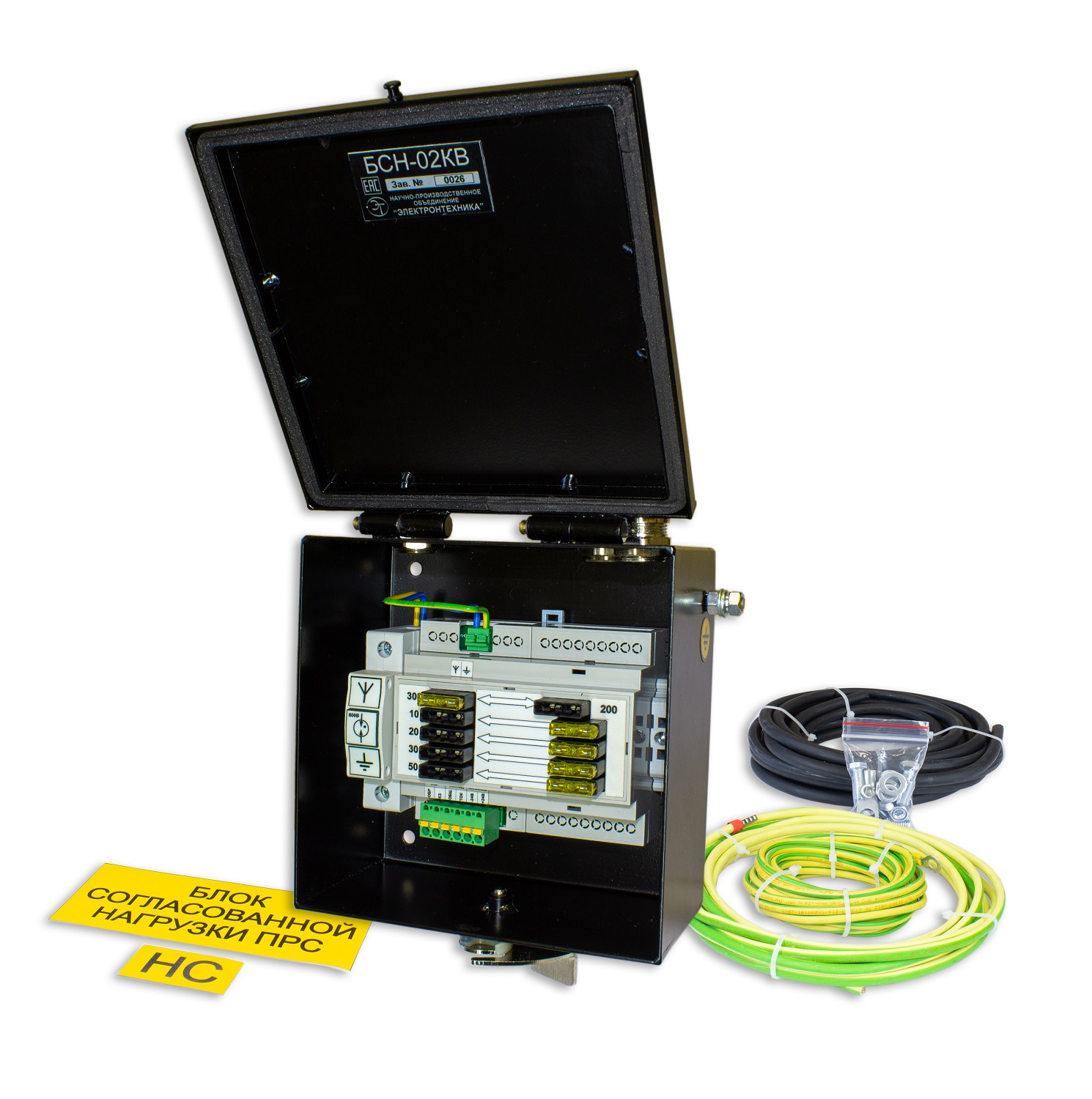

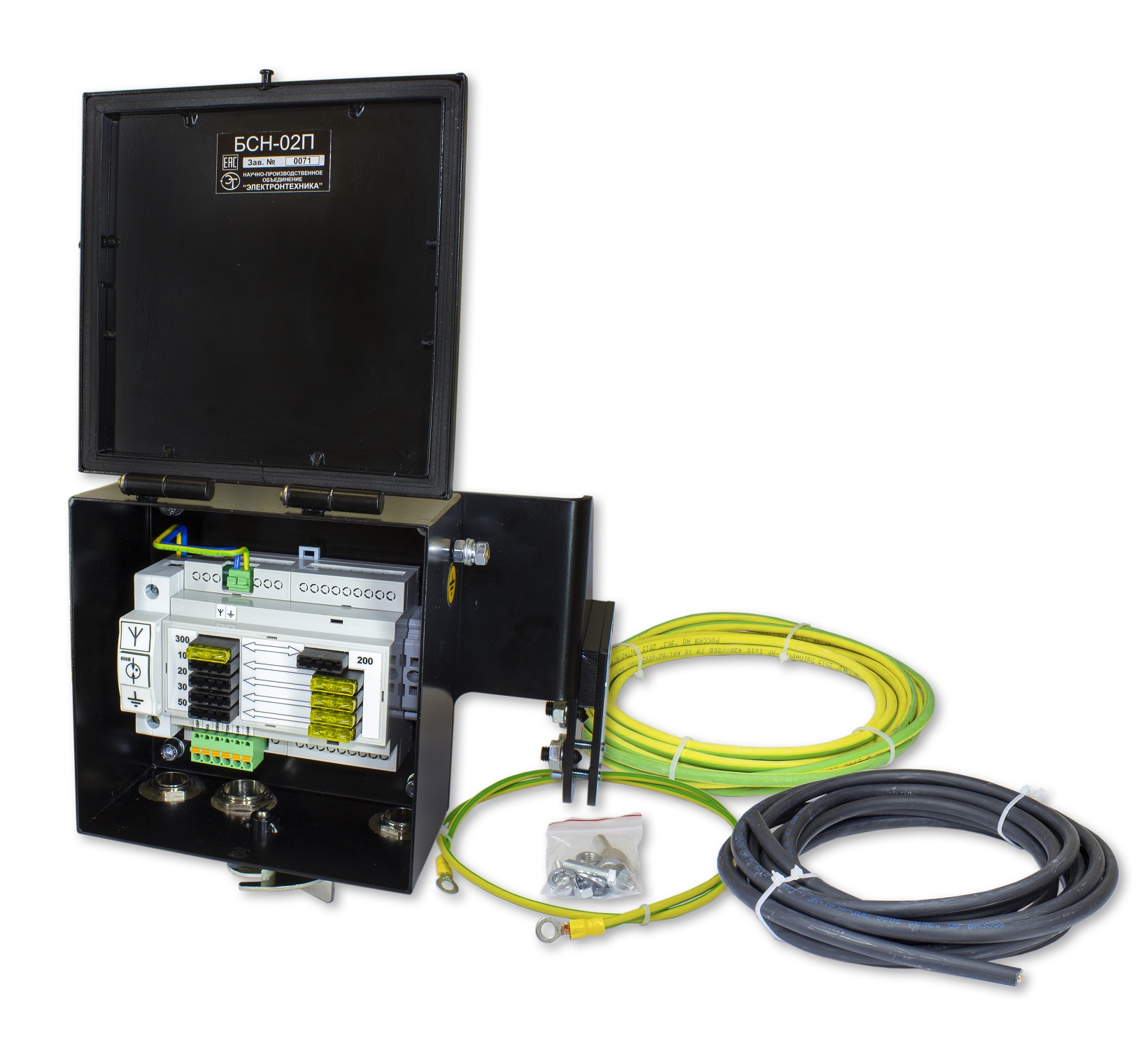

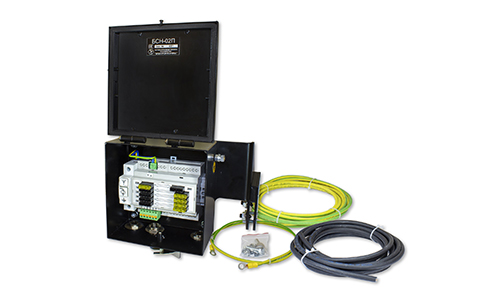

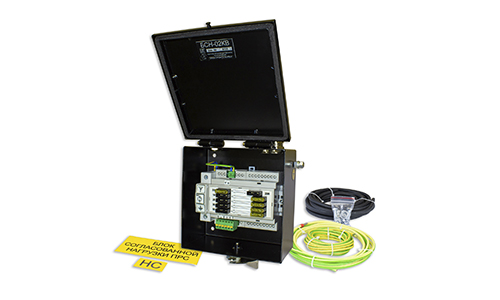

Блоки согласованной нагрузки ПРС БСН-02КВ и БСН-02П

(БСН) предназначены для согласования однопроводной направляющей линии (волновода) сети поездной радиосвязи (ПРС) метрополитена.

БСН являются элементом системы мониторинга состояния сети ПРС и обеспечивает формирование сигнала постоянного тока, пропорционального уровню несущей частоты радиостанции, что позволяет заблаговременно выявить снижение уровня несущей частоты, приводящее в дальнейшем к ухудшению или отказу радиосвязи между поездным диспетчером и машинистом подвижного состава.

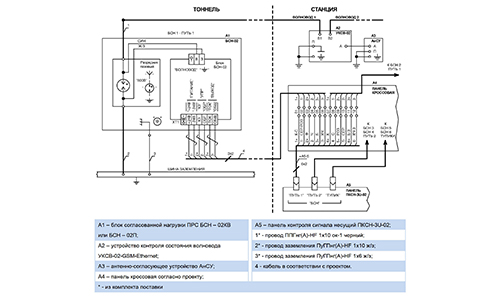

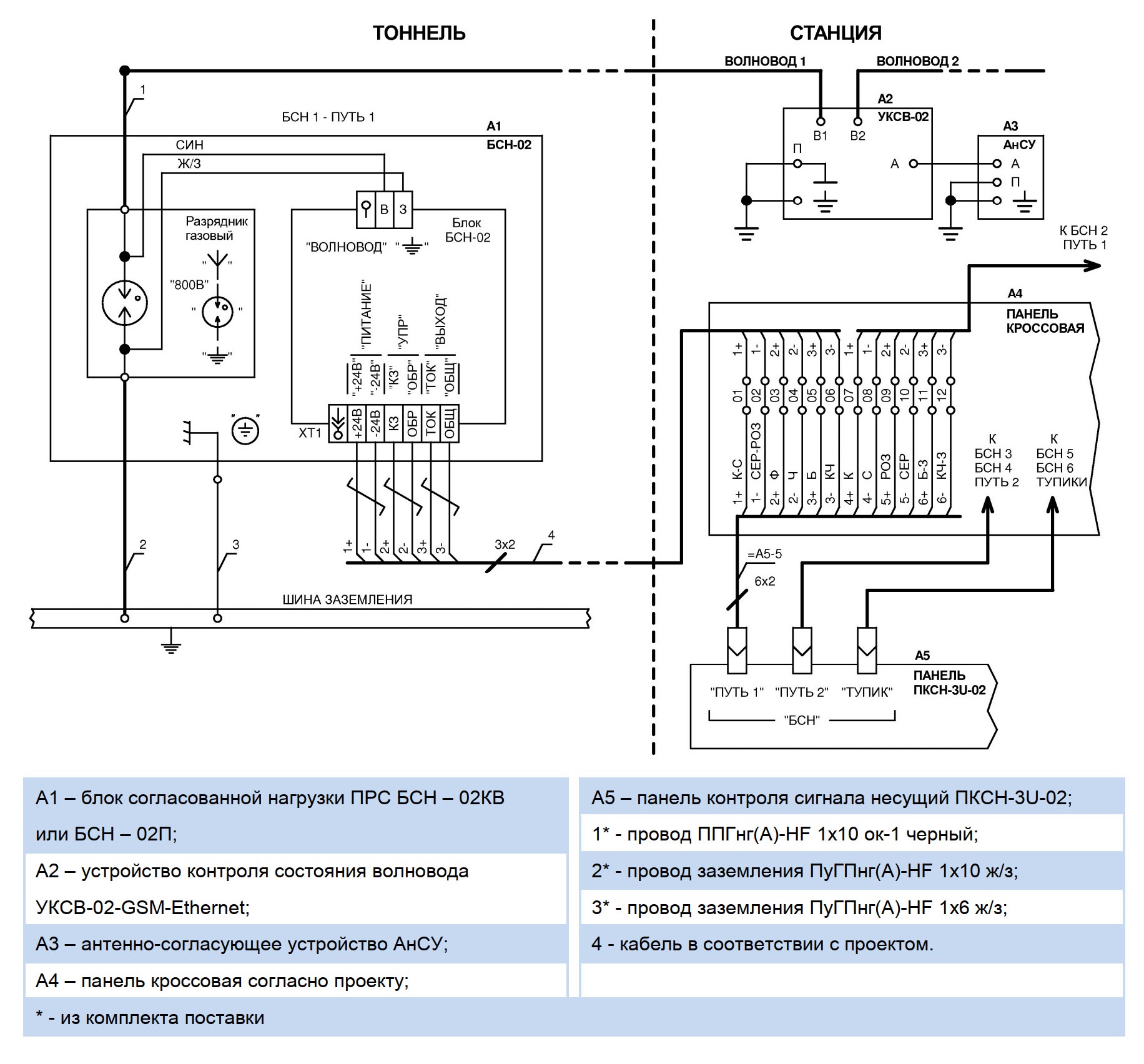

БСН должен эксплуатироваться совместно с панелью контроля сигнала несущей ПКСН-3U-02 ДРБА.468213.016 (ПКСН). ПКСН размещается на станции и обеспечивает контроль сигналов от шести БСН и передачу данных на центральный диспетчерский пункт.

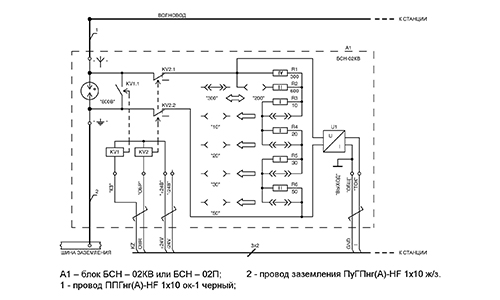

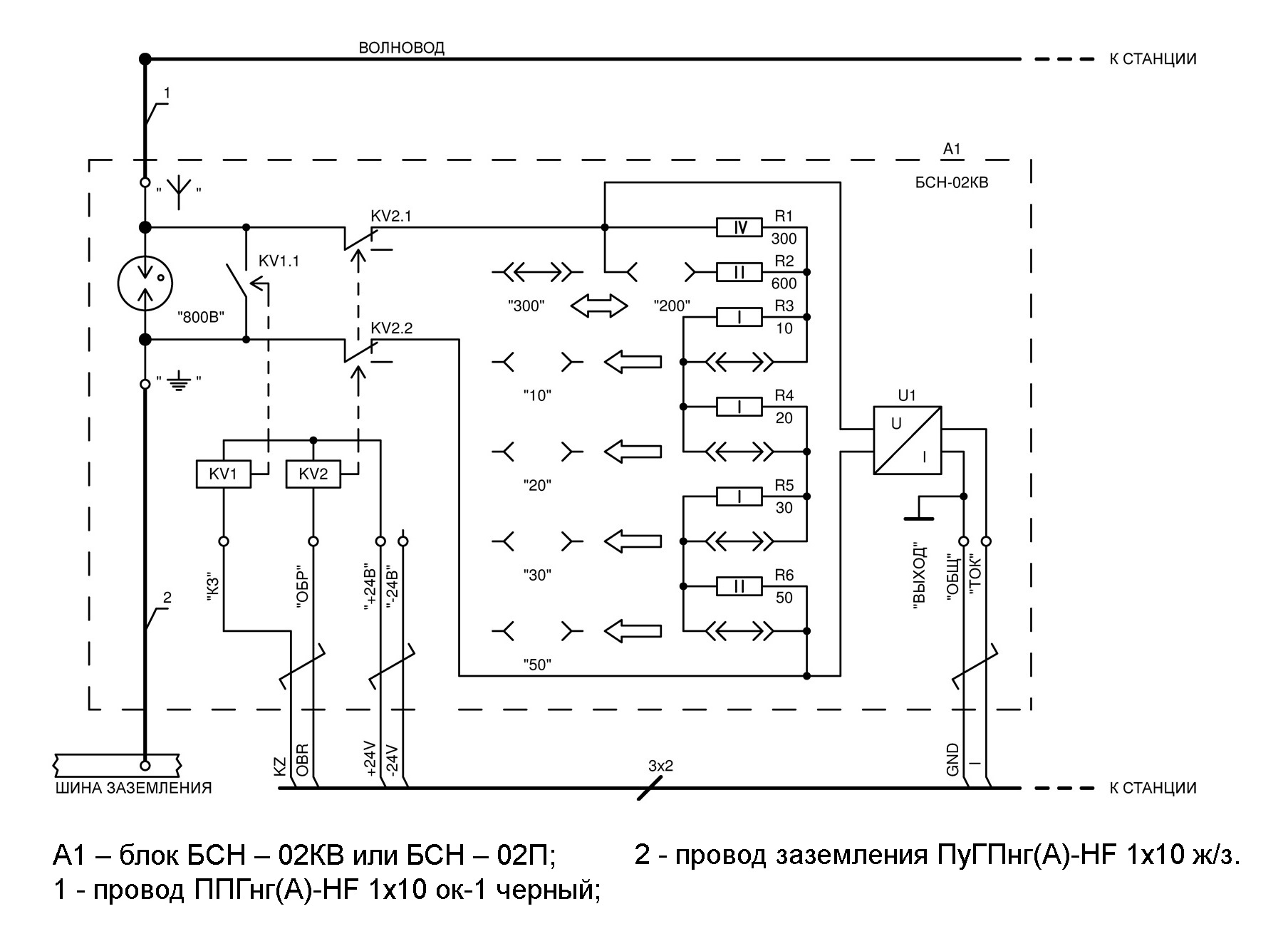

• согласующий нагрузочный резистор мощностью не менее 6 Вт, величина которого дискретно изменяется в диапазоне (200 - 410) Ом с шагом 10 Ом и устанавливается в процессе подготовки к работе по минимальному отражению при проведении рефлектометрии волновода;
• возможность дистанционного управления для организации контроля параметров волновода по величине омического сопротивления и сопротивлению изоляции.
