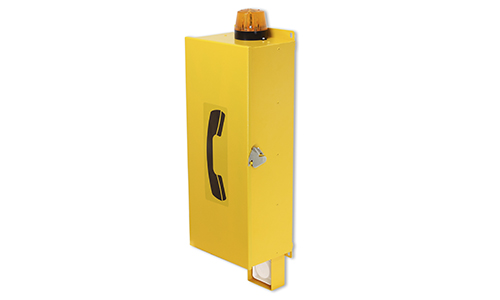

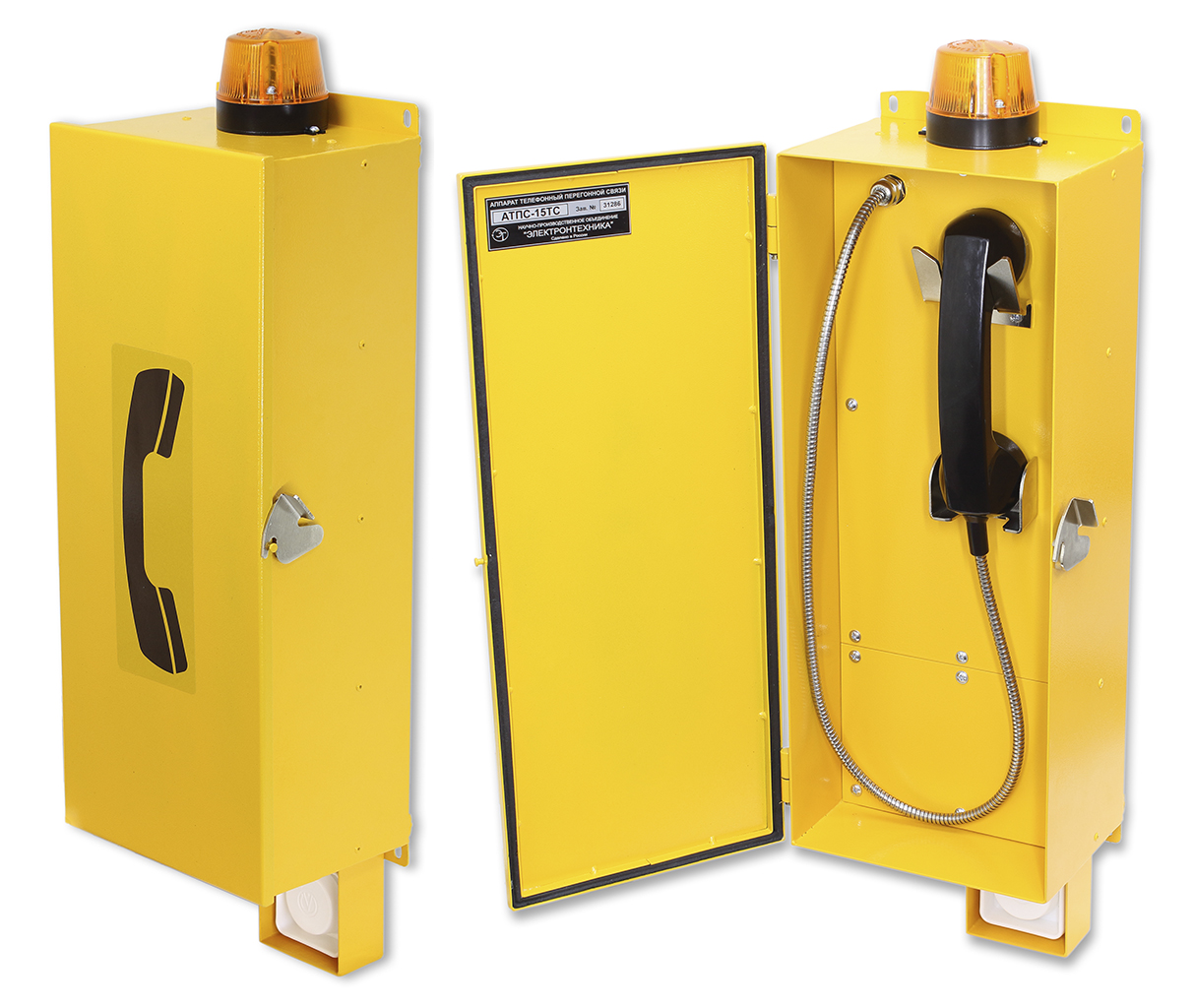

Аппарат телефонный перегонной связи АТПС‑15ТС

Фото

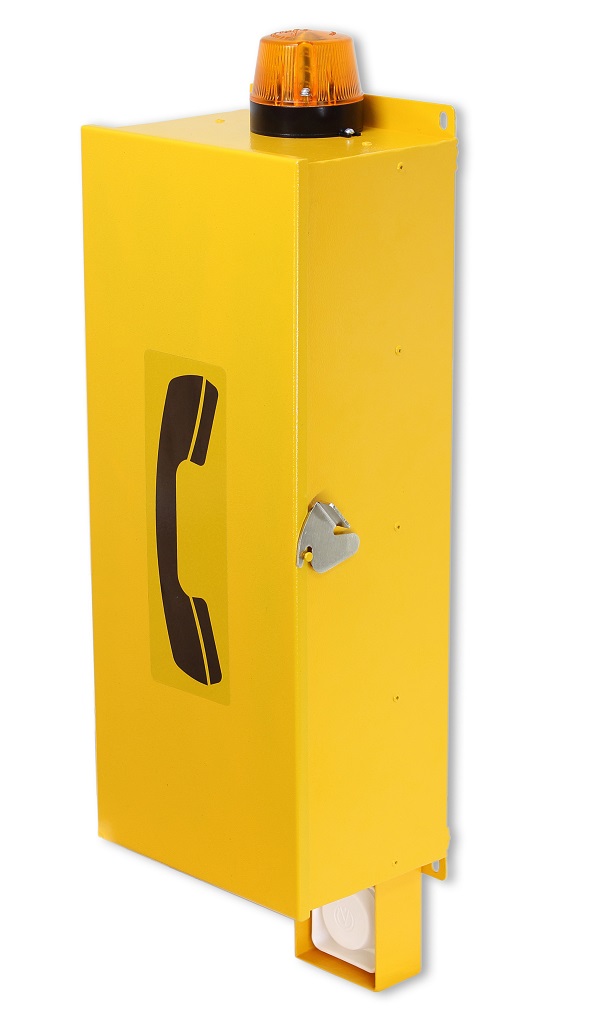

Аппарат телефонный перегонной связи АТПС‑15ТС

(телефон) предназначен для работы с автоматическими телефонными станциями (АТС) и другим коммутационным оборудованием для организации дуплексной связи по двухпроводной линии связи.

Климатическое исполнение – УХЛ2, но для работы при температуре от минус 40 до +50 °С

Степень защиты корпуса – IP65

Масса не более 8,5 кг

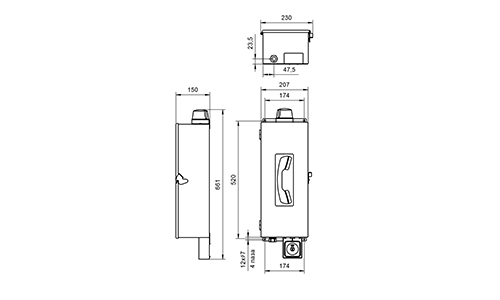

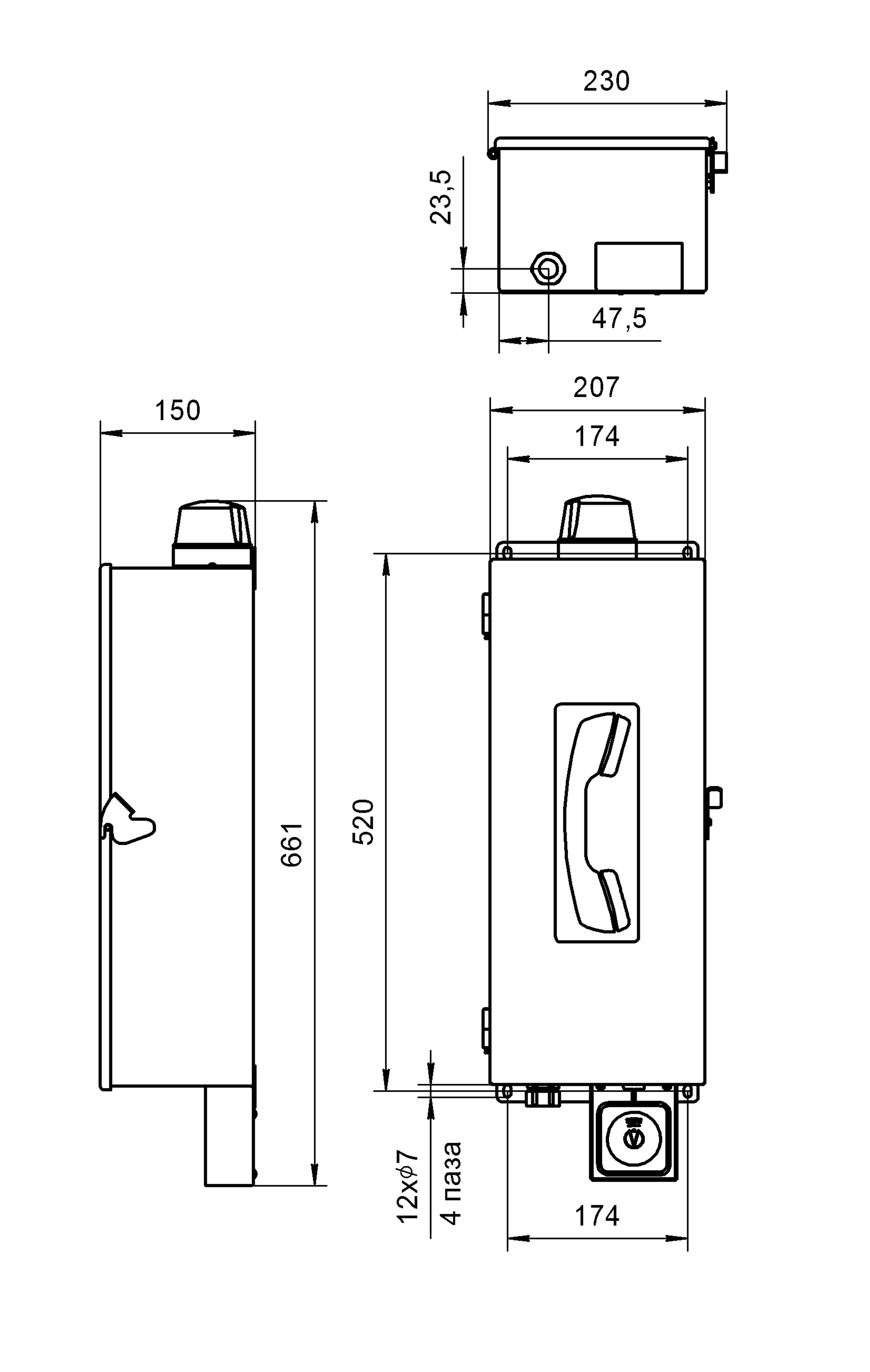

Габаритные размеры не более 646х230х150

Наличие номеронабирателя – НЕТ

Наличие светового излучателя – ДА

Материал корпуса – сталь оцинкованная

Цвет полимерного покрытия – RAL1028 "Желтая дыня"

Пример записи обозначения в документации и при заказе:

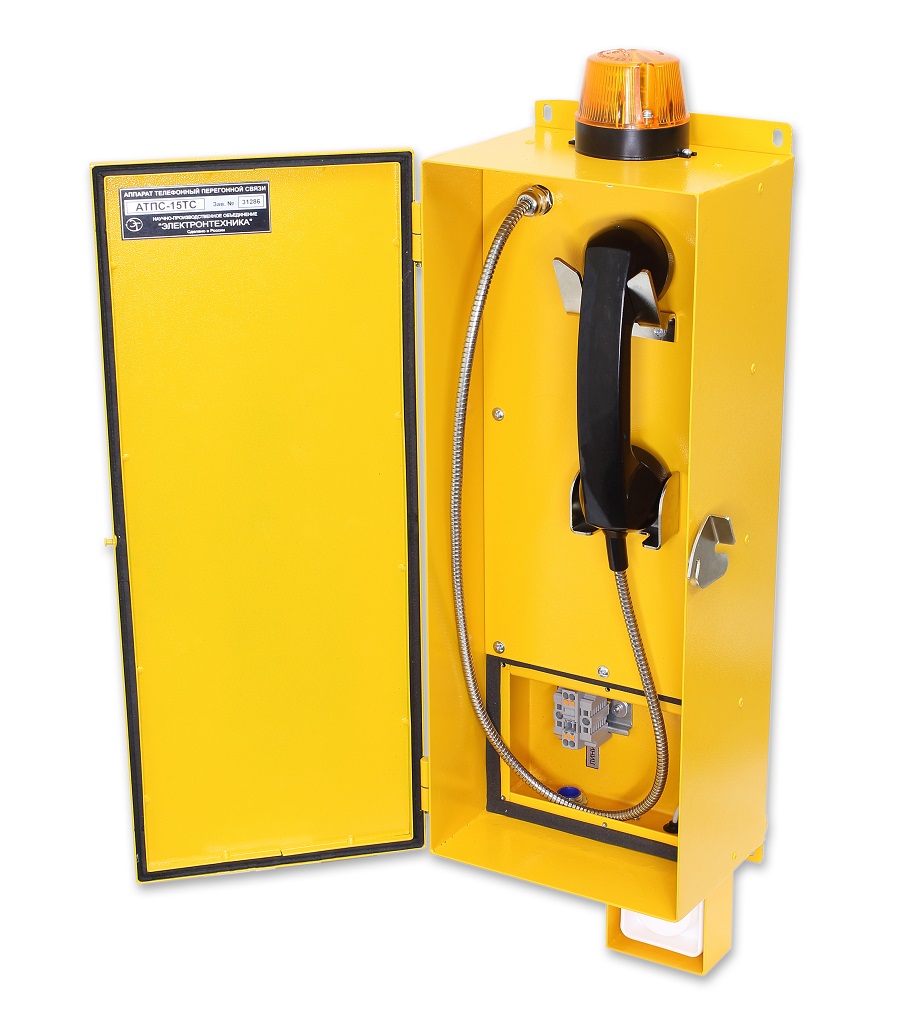

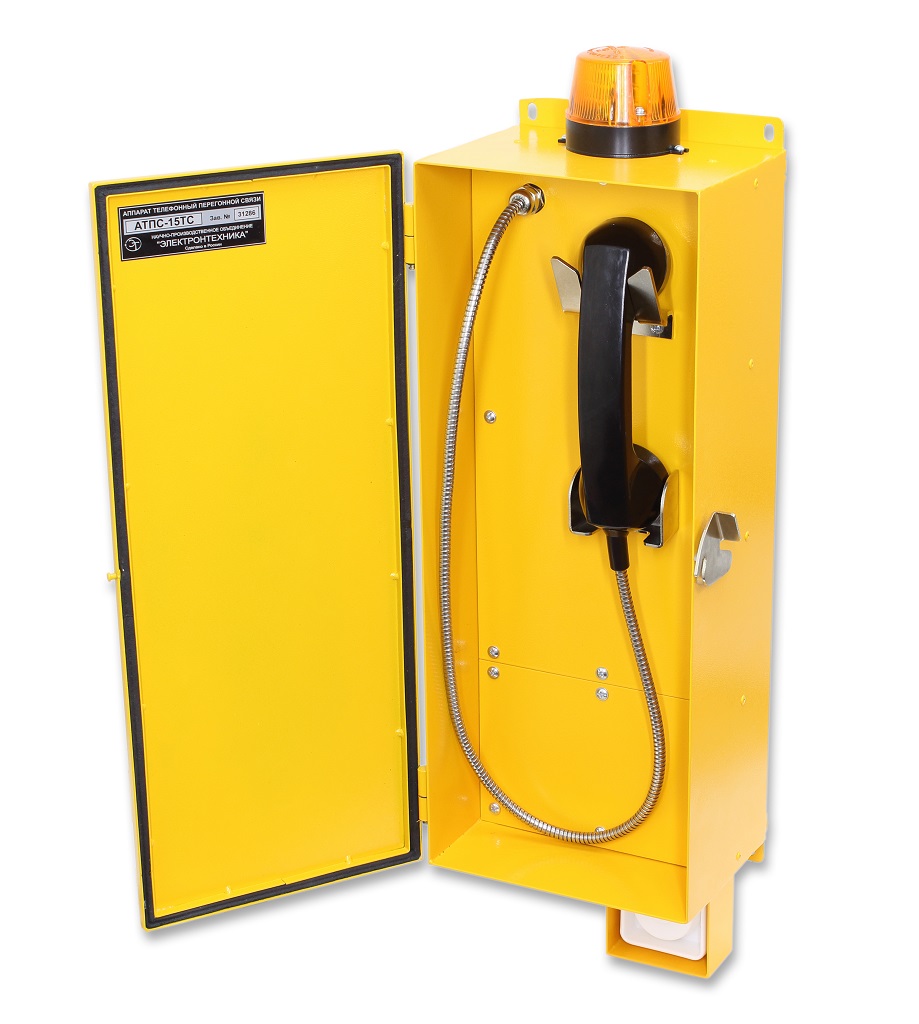

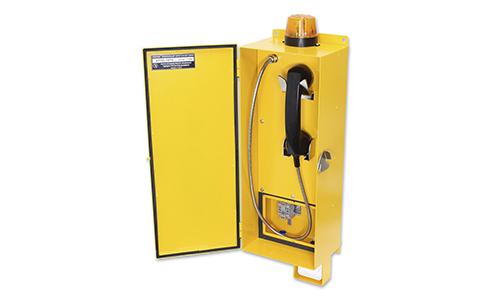

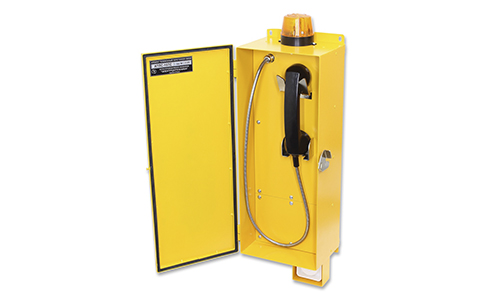

Телефон имеет:

замок-защёлку на правой стенке для фиксации крышки телефона в закрытом состоянии;
шильд с изображением телефонной трубки на крышке телефона;

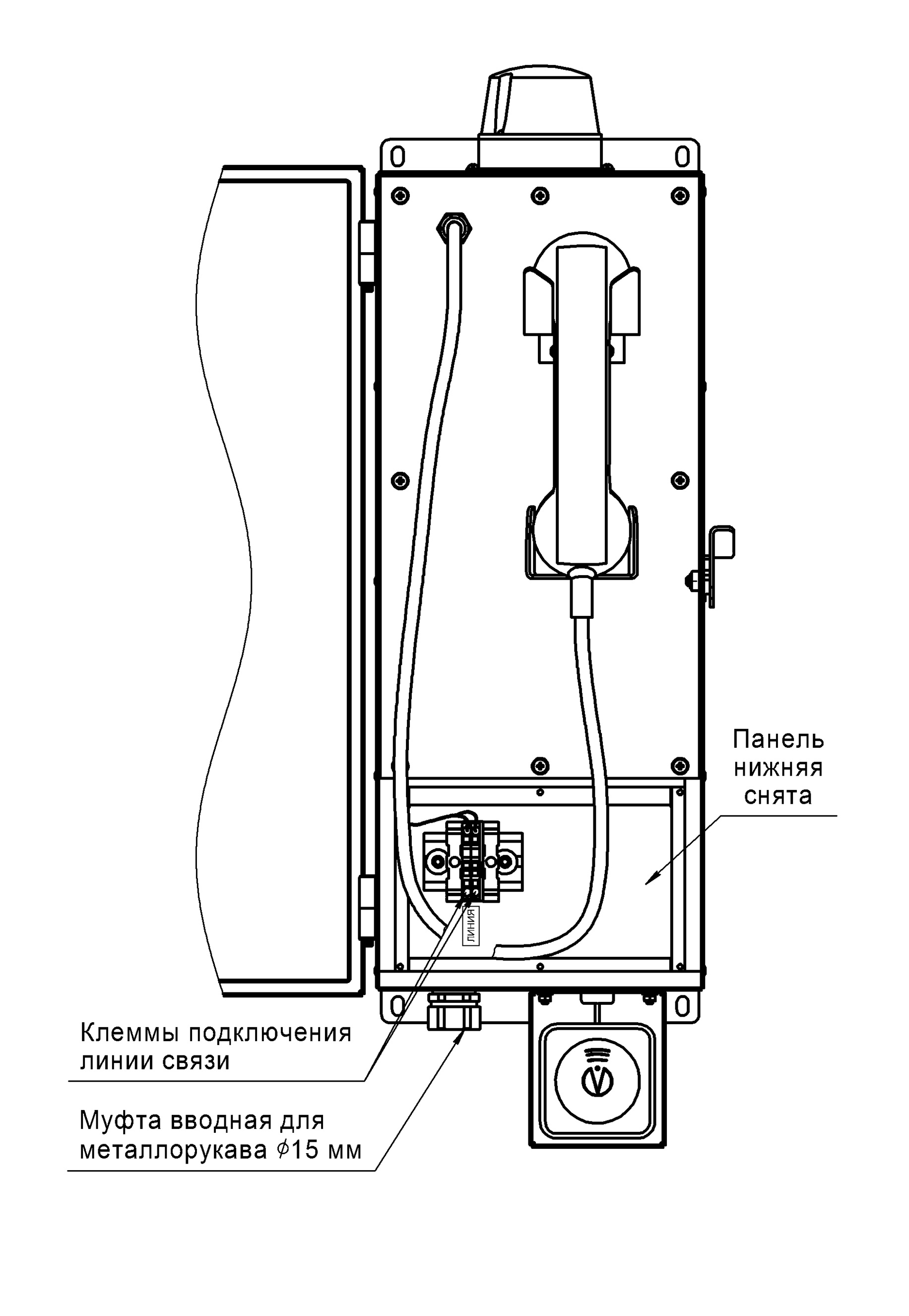

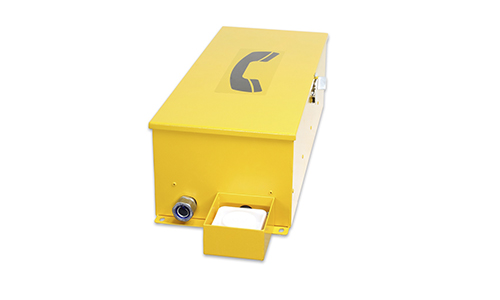

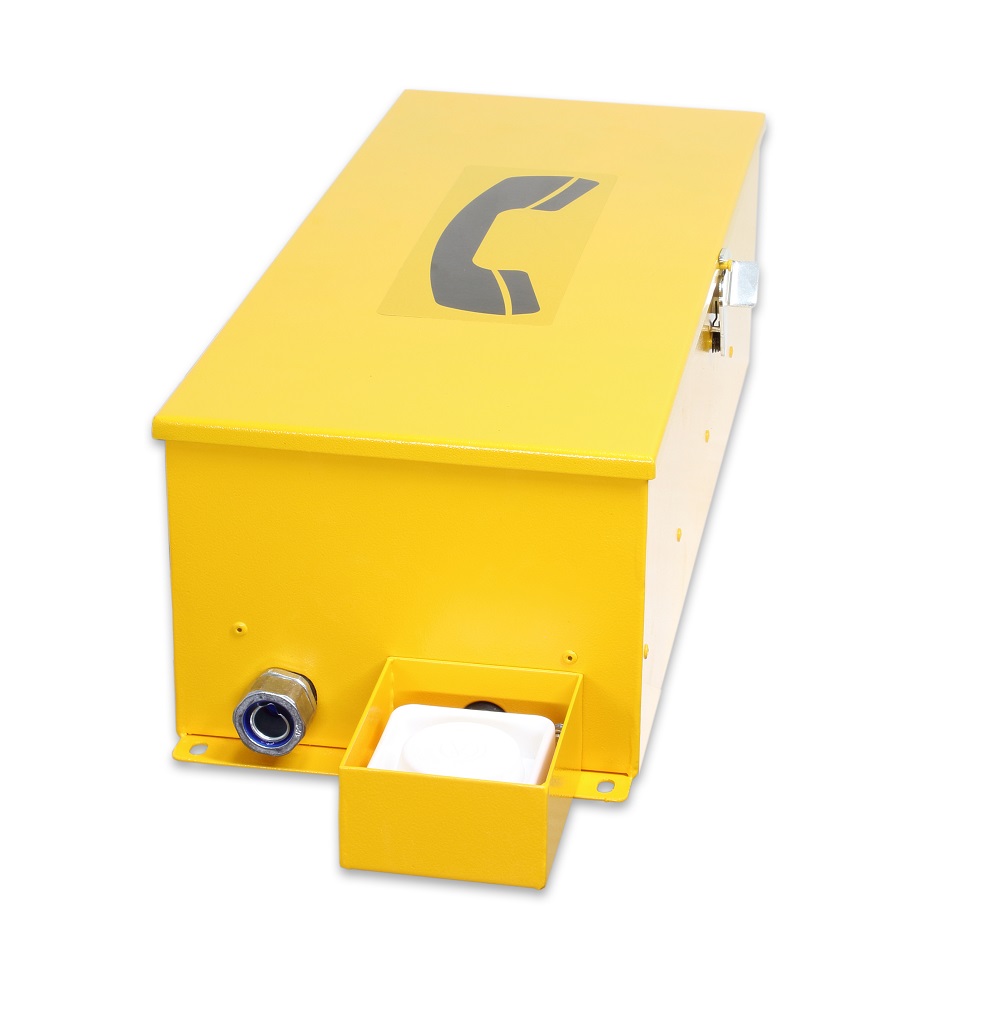

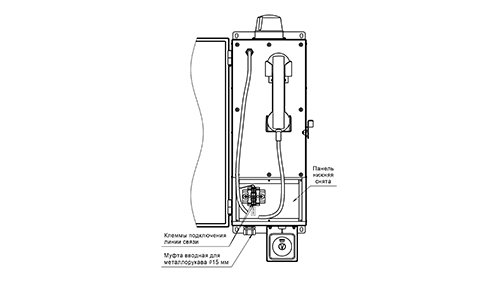

муфту ВМ-15 нижней части корпуса для ввода кабеля;
клеммы с пружинными контактами типа Push-In;
трубку телефонную со шнуром в металлорукаве;
встроенный прибор звуковой сигнализации;
встроенный прибор световой сигнализации типа сигнальный маячок.

Наименование параметра, единица измерений	Значение
Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 24 до 60 В, мА	25…45
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более	4,5
Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи	"0"	-20…-10
"1"	-10…0
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приема телефона, дБ, не менее	90
Уровень звукового давления на расстоянии 1 м по оси от ПЗС-04 при вызывном сигнале 60 В (50 Гц), не менее, дБ	90
Ток потребления вызывного и светового устройств при вызывном сигнале 90 В 50 Гц, не более, мА	75
Сечения жил проводов, подключаемых к клеммам, мм²:
- однопроволочная	0,34…4,00
- многопроволочная	0,34…2,50
- многопроволочная с наконечником	0,25…2,50

Наименование параметра, единица измерений

Значение

Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 24 до 60 В, мА

25…45

Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более

4,5

Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи

"0"

-20…-10

"1"

-10…0

Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приема телефона, дБ, не менее

Уровень звукового давления на расстоянии 1 м по оси от ПЗС-04 при вызывном сигнале 60 В (50 Гц), не менее, дБ

Ток потребления вызывного и светового устройств при вызывном сигнале 90 В 50 Гц, не более, мА

Сечения жил проводов, подключаемых к клеммам, мм²:

- однопроволочная

0,34…4,00

- многопроволочная

0,34…2,50

- многопроволочная с наконечником

0,25…2,50
