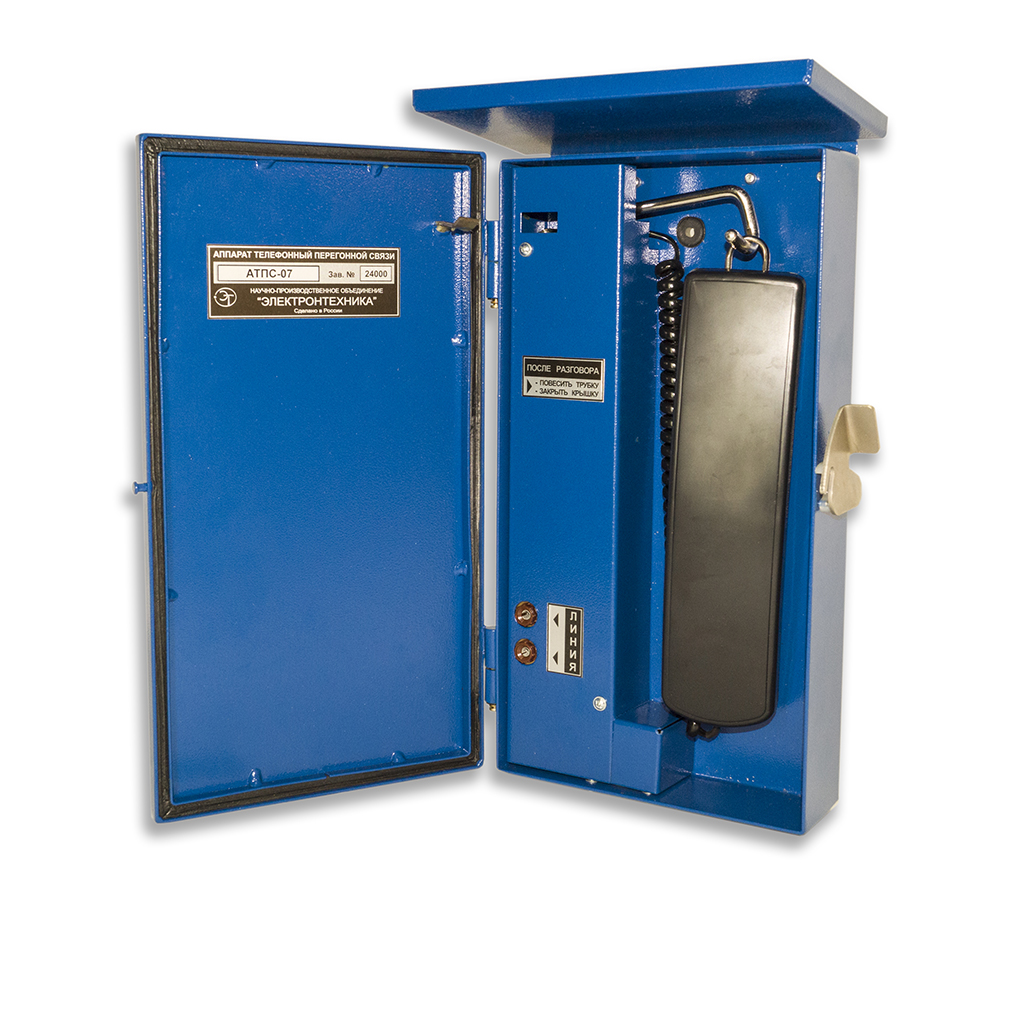

Аппарат телефонный перегонной связи АТПС‑07

(телефон) предназначен для организации тоннельной и служебной связи по двухпроводной линии.

Климатическое исполнение – УХЛ 2, но для работы при температуре от минус 40 до +50°С

Степень защиты корпуса – IP54

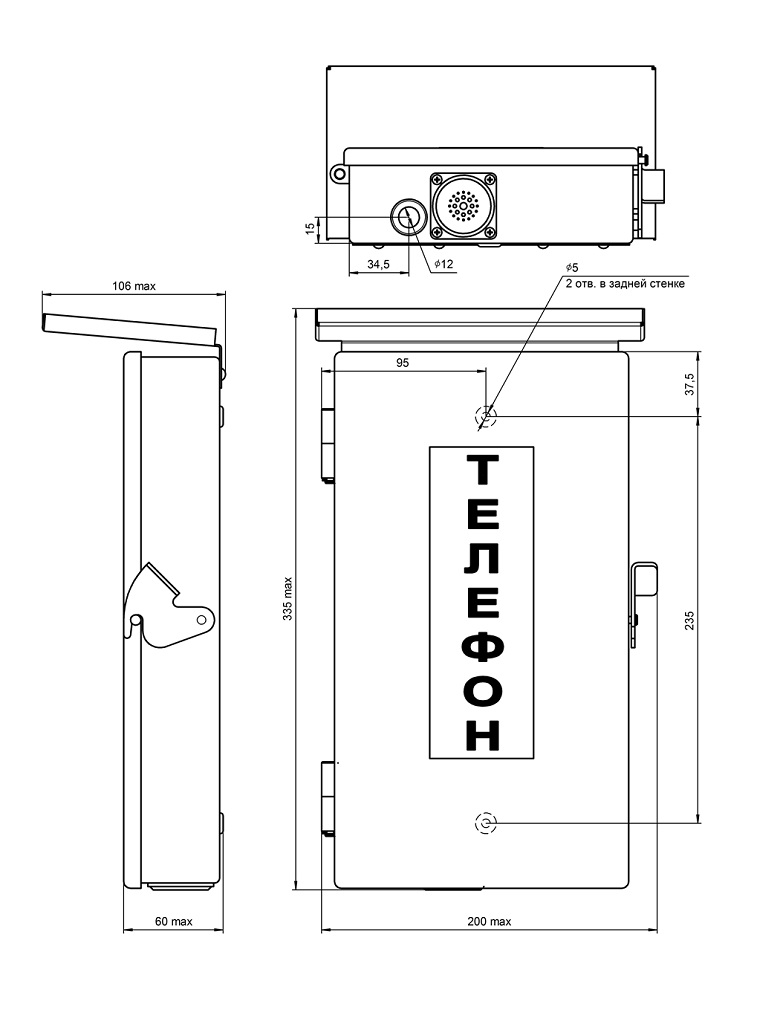

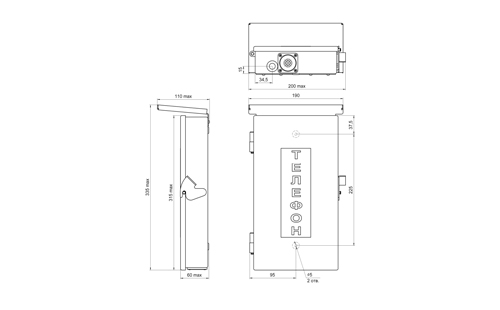

Габаритные размеры не более 200х335х106 мм

Масса не более 2,7 кг

Материал корпуса – сталь оцинкованная

Цвет полимерного покрытия – RAL 5010 синий

Пример записи обозначения в документации и при заказе:

Телефон имеет:

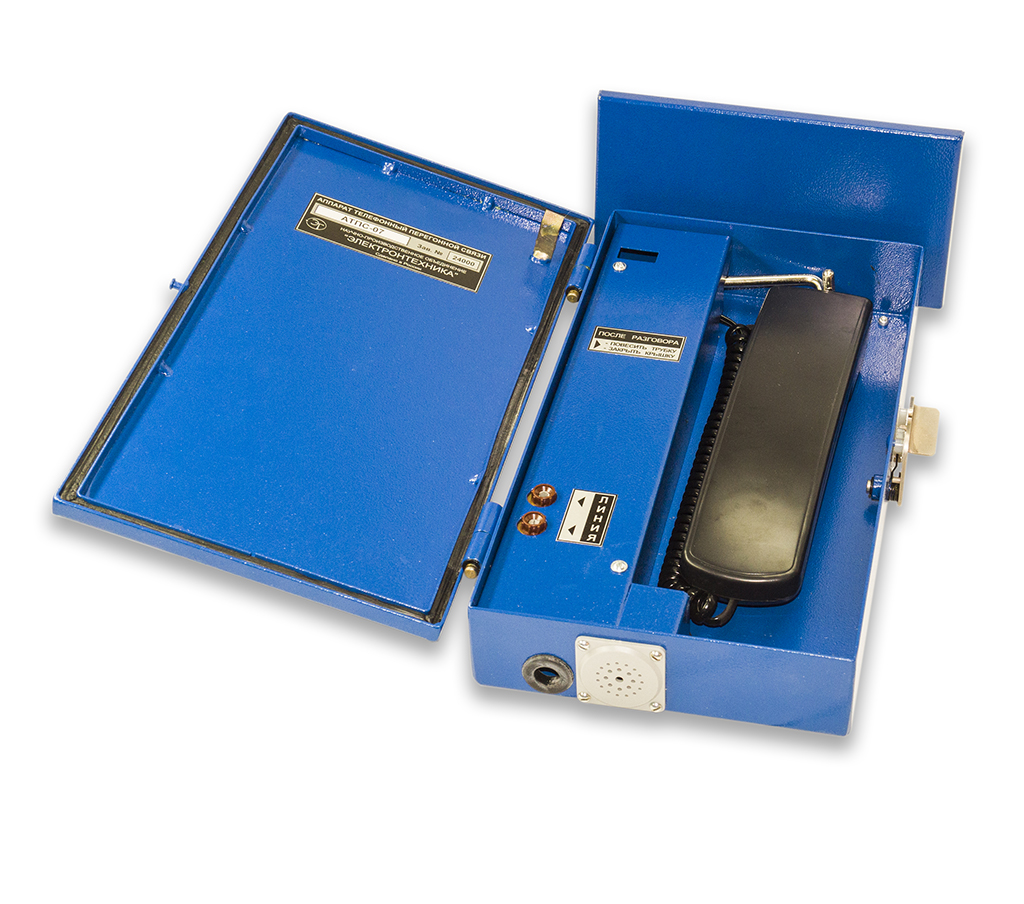

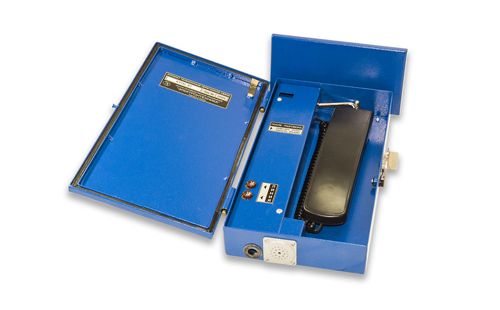

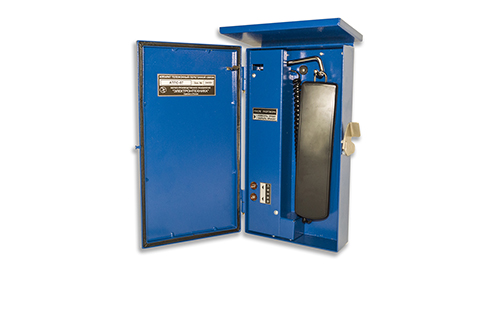

замок - защёлку на правой стенке для фиксации крышки телефона в закрытом состоянии;

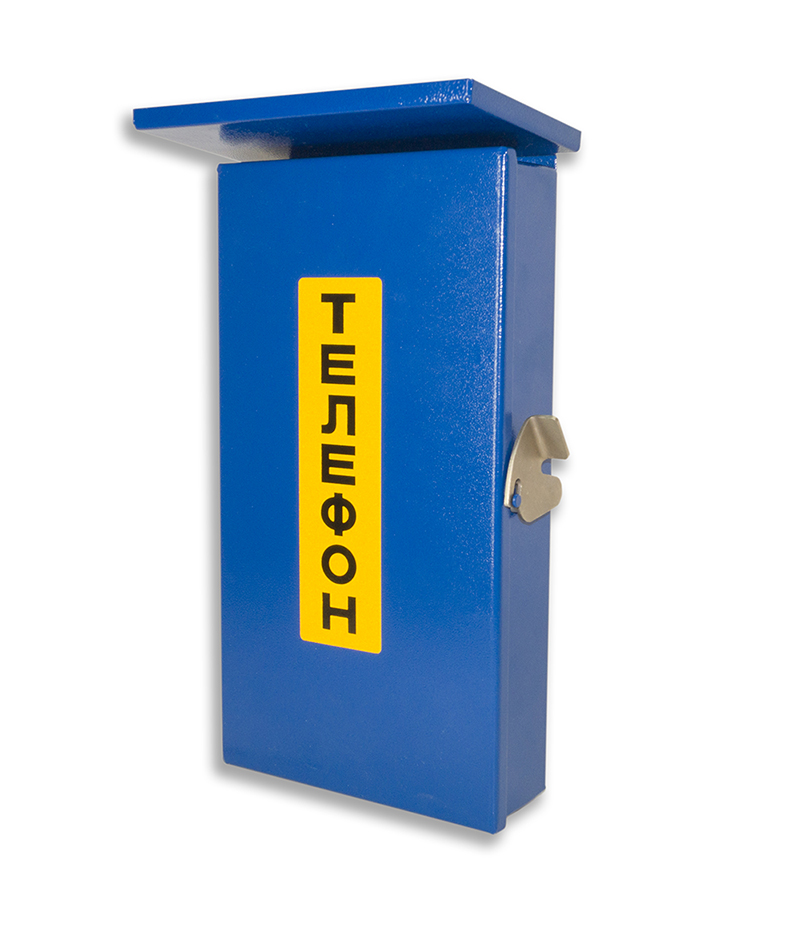

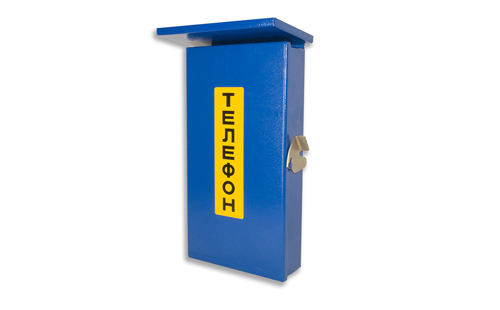

светоотражающий шильд "ТЕЛЕФОН" на крышке телефона. Текст шильда может быть изменен по требованию Заказчика;
обрезиненное отверстие диаметром 12 мм в нижней части корпуса для ввода кабеля;
два обрезиненных отверстия диаметром 5 мм в задней стенке для крепления;
трубку телефонную с возможностью оперативной замены в процессе эксплуатации;
клеммы с пружинными контактами типа Push–In для подключения линии связи;
гнёзда "ЛИНИЯ", подключенные к линии приёма и доступные при открывании крышки телефона;
прибор звуковой сигнализации;
козырёк для защиты от атсмосферных осадков.

Наименование параметра, единица измерений	Значение
Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 24 до 60 В, мА	20…40
Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи	"0"	-20…-10
"1"	-10…0
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма	"1"	90
"2"	100
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более	4
Уровень звукового давления на расстоянии 1 м по оси от встроенного ПЗС при вызывном сигнале 60 В 50 Гц, дБ, не менее	80
Ток потребления вызывного и светового устройств при вызывном сигнале 90 В 50 Гц, мА, не более	75

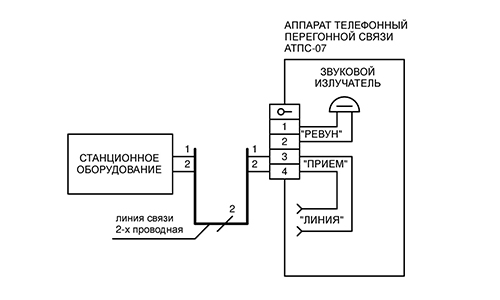

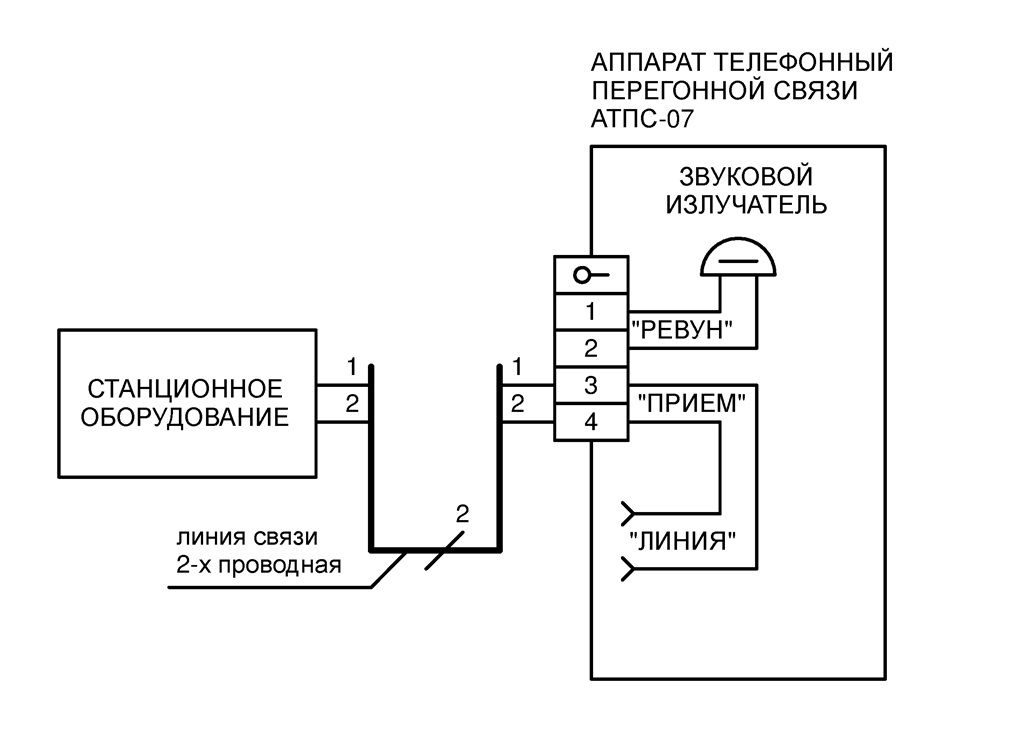

Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ" и "ПЕРЕДАЧА", мм²:
- однопроволочная/многопроволочная	0,14…2,5
- многопроволочная с наконечником	0,25…1,5

Наименование параметра, единица измерений

Значение

Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 24 до 60 В, мА

20…40

Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи

"0"

-20…-10

"1"

-10…0

Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма

"1"

"2"

100

Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более

Уровень звукового давления на расстоянии 1 м по оси от встроенного ПЗС при вызывном сигнале 60 В 50 Гц, дБ, не менее

Ток потребления вызывного и светового устройств при вызывном сигнале 90 В 50 Гц, мА, не более

Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ" и "ПЕРЕДАЧА", мм²:

- однопроволочная/многопроволочная

0,14…2,5

- многопроволочная с наконечником

0,25…1,5
