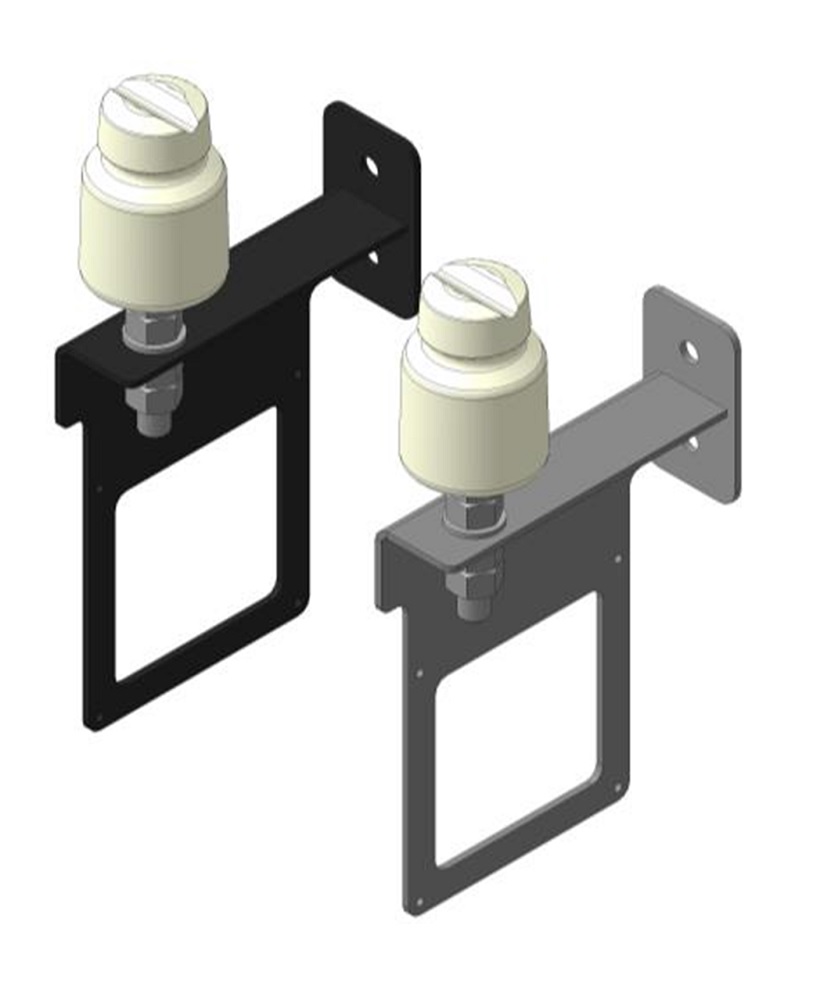

КРОНШТЕЙН ВОЛНОВОДА КВ-151

КРОНШТЕЙН ВОЛНОВОДА КВ-151

предназначен для крепления волновода.

Масса не более 3,0 кг

Габаритные размеры не более: 368х70х185 мм

Кронштейн имеет место для установки блока согласованной нагрузки ПРС БСН-02КВ

Пример записи обозначения в документации и при заказе:
Кронштейн волновода КВ-151-НЕРЖ БРМТ.301318.151 Чёрный
Кронштейн волновода КВ-151-ОЦ БРМТ.301318.151 Чёрный
Кронштейн волновода КВ-151-НЕРЖ БРМТ.301318.151 Серый
Кронштейн волновода КВ-151-ОЦ БРМТ.301318.151 Серый

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол., шт.
Кронштейн волновода КВ-151 с изолятором ТФ-20 1
Анкер-шпилька HILTI HSA-F M10x98 35/25 2
Болт М10х35 2
Гайка М10 4
Шайба 10 4

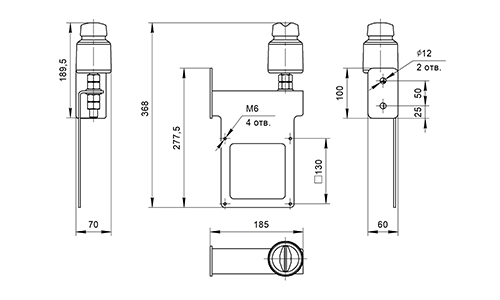

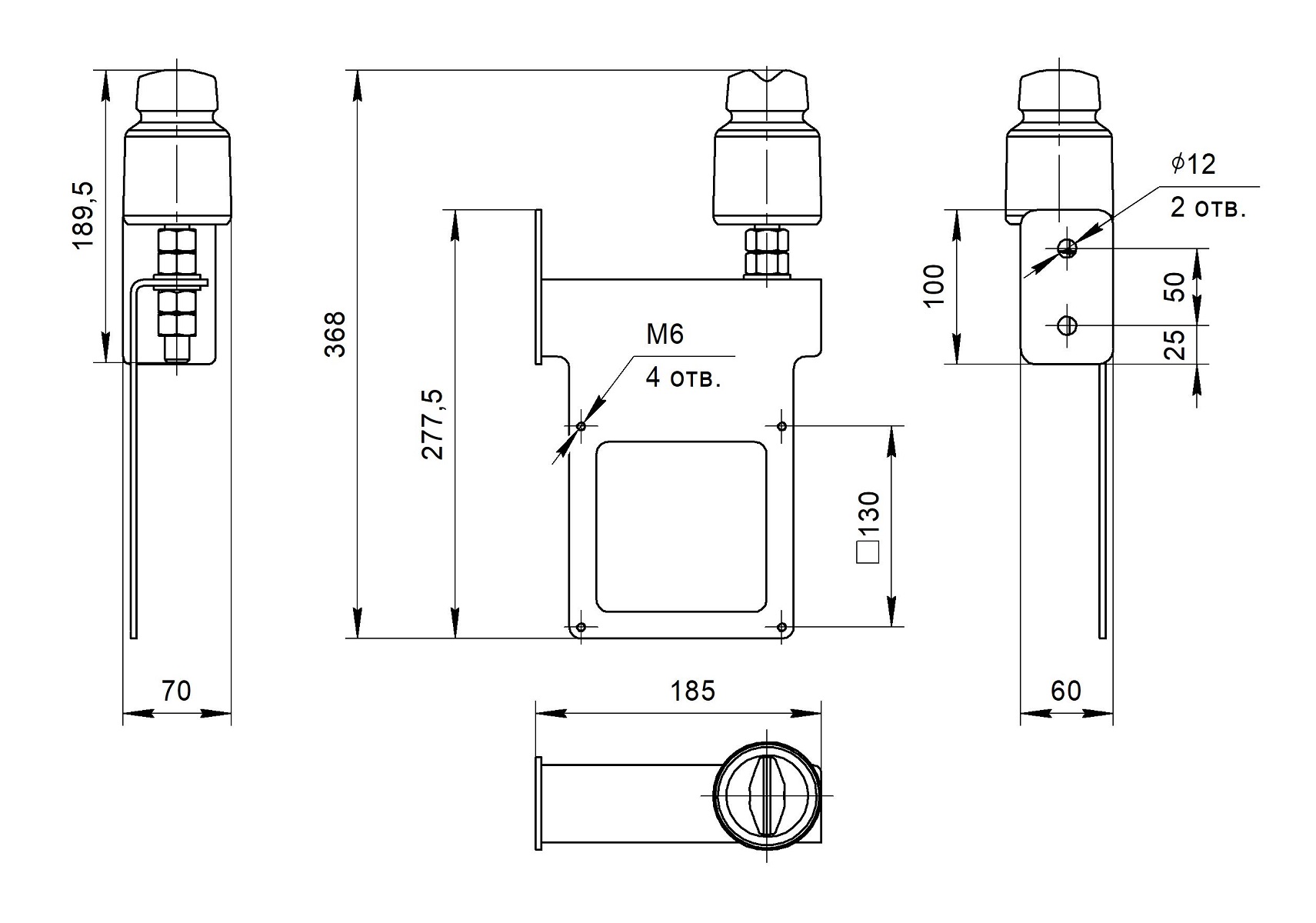

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

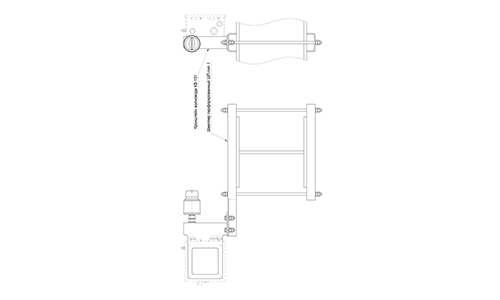

ПРИМЕР РАЗМЕЩЕНИЯ КРОНШТЕЙНА НА КРОНШТЕЙН МОНТАЖНЫЙ

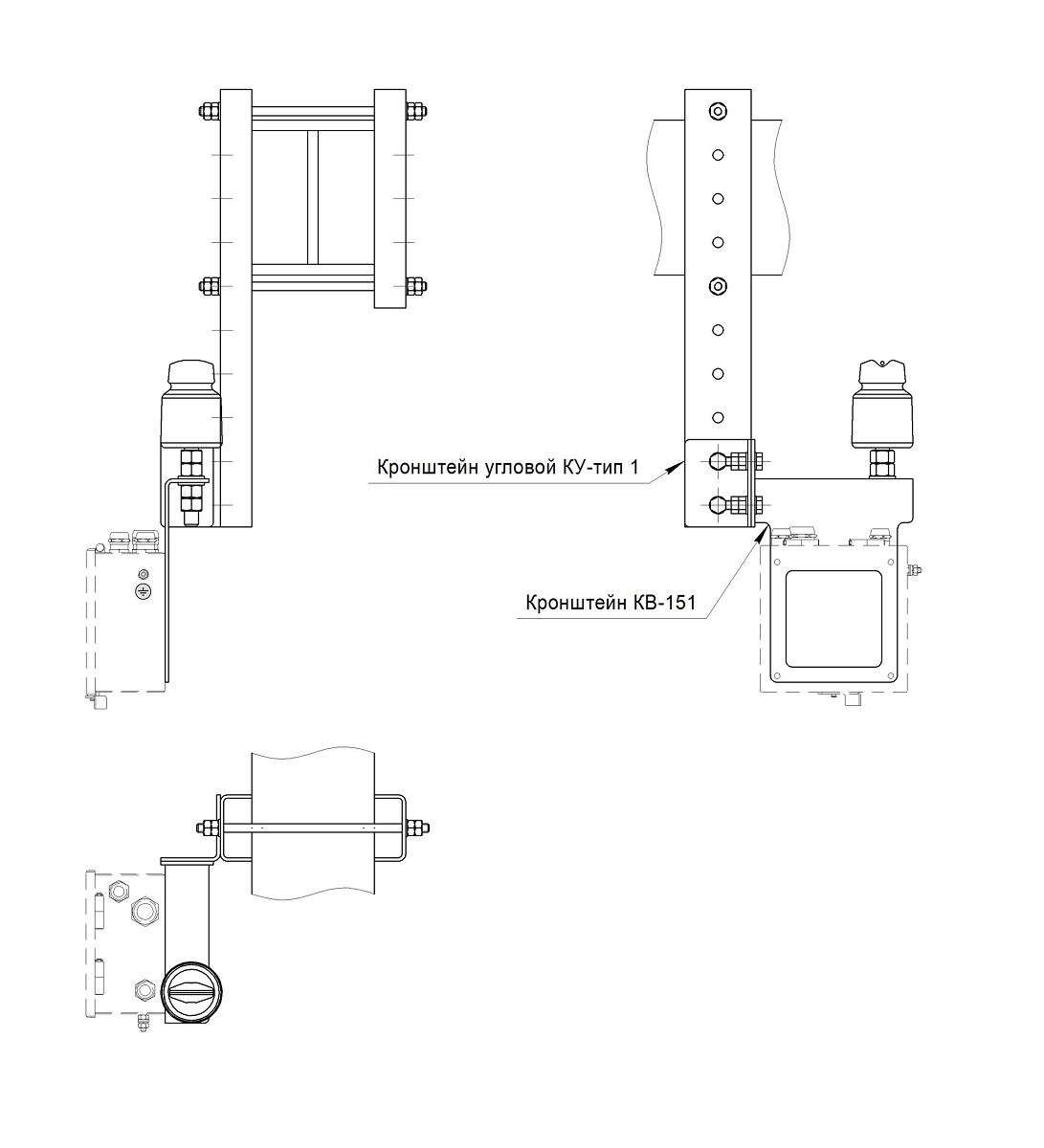

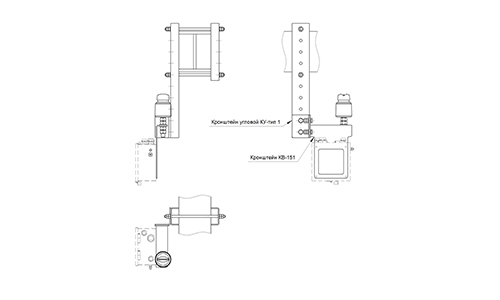

ПРИМЕР РАЗМЕЩЕНИЯ КРОНШТЕЙНА НА КРОНШТЕЙН УГЛОВОЙ
