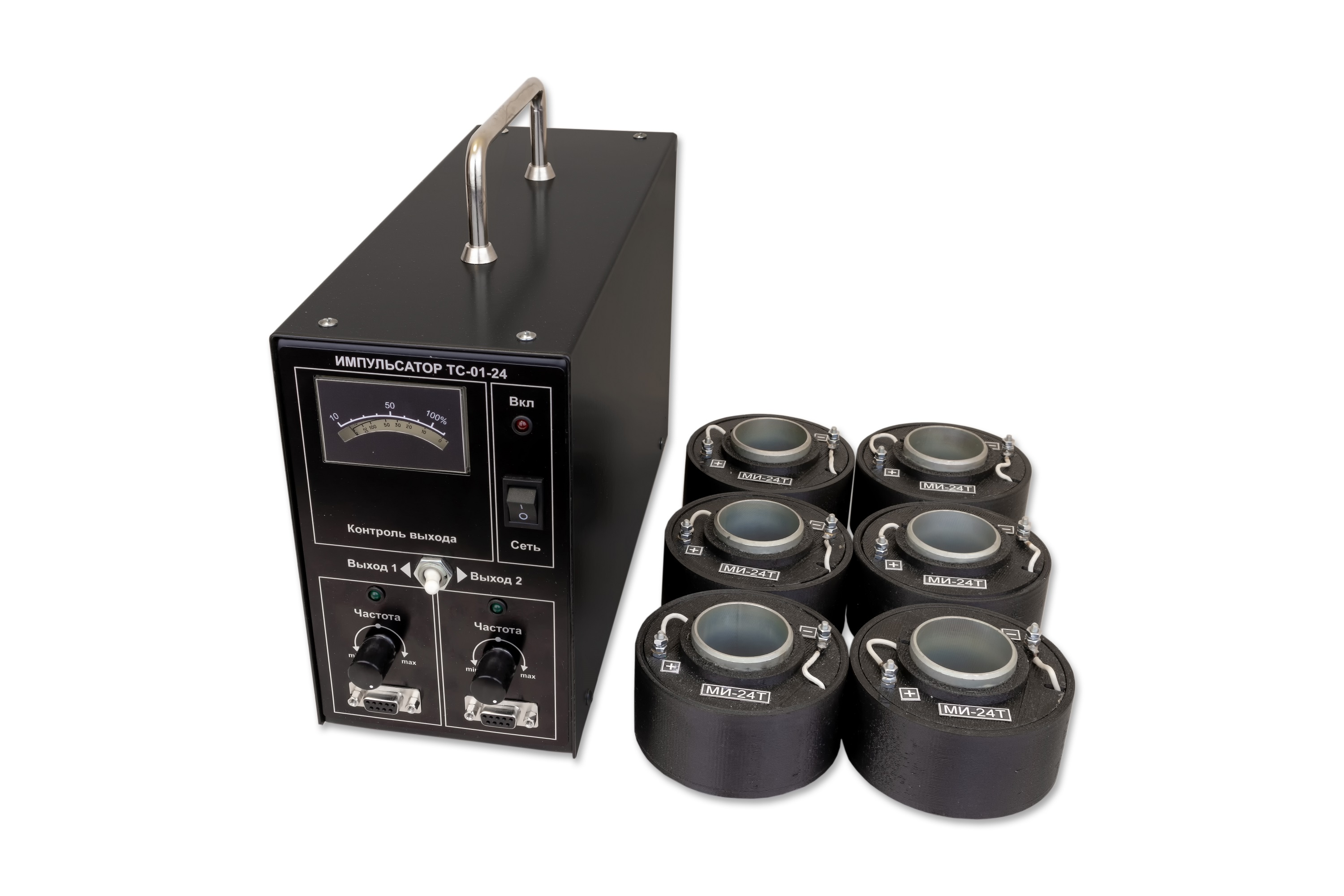

Устройство защиты и очиcтки теплообменного оборудования от накипи "Импульсатор ТС‑01"

Устройство защиты и очиcтки теплообменного оборудования от накипи "Импульсатор ТС‑01"

предназначено для предотвращения образования накипи на стенках трубопроводов теплообменных аппаратов (котлов, бойлеров, компрессорного оборудования и др.) из стали и цветных металлов.

Климатическое исполнение – УХЛ4.2

Степень защиты корпуса IP30

Габаритные размеры, не более, мм

– блок импульсатора ТС-01 – 320х120х225

– магнитоиндуктор МИ-24Т – O86х104

Масса, не более, кг

– блок импульсатора ТС-01 – 4

– магнитоиндуктор МИ-24Т – 1,5 кг х6 шт

Пример записи обозначения в документации и при заказе:
Устройство защиты и очистки теплообменного оборудования от накипи "ИМПУЛЬСАТОР ТС-01" ДРБА.443144.001

Принцип работы устройства основан на воздействии переменным магнитным полем на трубопроводы, посредством установленных на них магнитоиндукторов.

Вследствие возникновения магнитострикционного эффекта происходит размягчение и отслоение твердых отложений от стенок труб и теплообменных аппаратов.

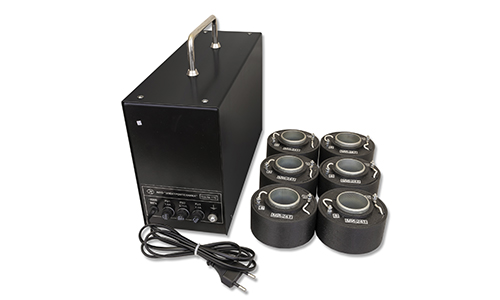

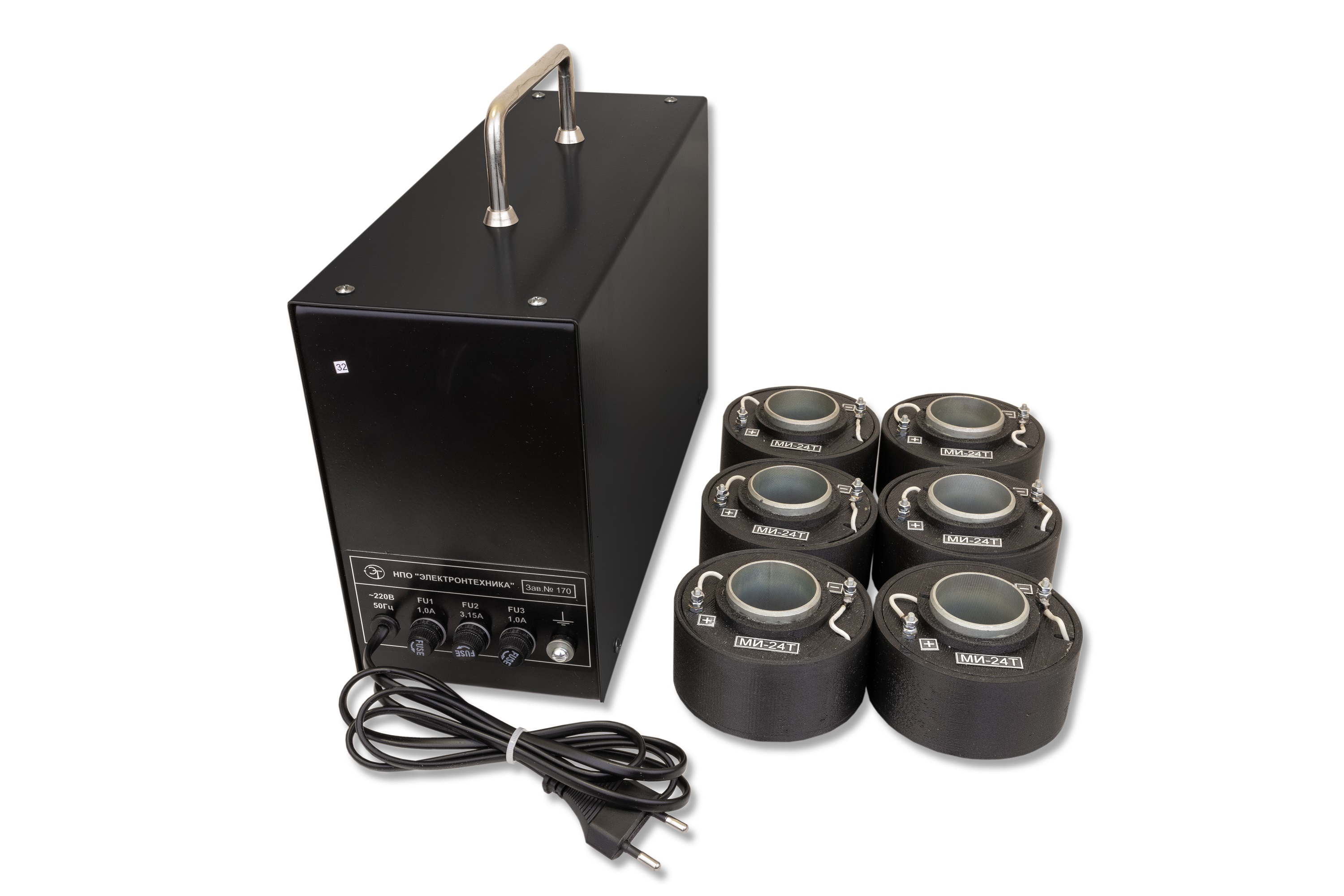

КОМПЛЕКТ ПОСТАВКИ

1 Блок импульсатора ТС-01 1 шт.
2 Магнитоиндуктор МИ-24Т 6 шт.
3 Кабель 2 шт.
4 Перемычка 4 шт.
5 Стойка 6 шт.
6 Шайба плоская 12 6 шт.
7 Шайба пружинная 12.65Г 6 шт.
8 Болт М12х20 6 шт.
9 Вставка плавкая ВПТ6-7 (1А 250В) 2 шт.
10 Вставка плавкая ВПТ6-11 (3,15А 250 В) 2 шт.
11 Паспорт 1 экз.
12 Тара упаковочная 1 шт.
Наименование параметра, единица измерений Значение
Напряжение питания, В 198…242
Частота питающей сети, Гц 50
Мощность потребления, не более, Вт 60
Напряжение на магнитоиндукторе, В 24±6
Частота выходных импульсов, Гц 0,5…5,0

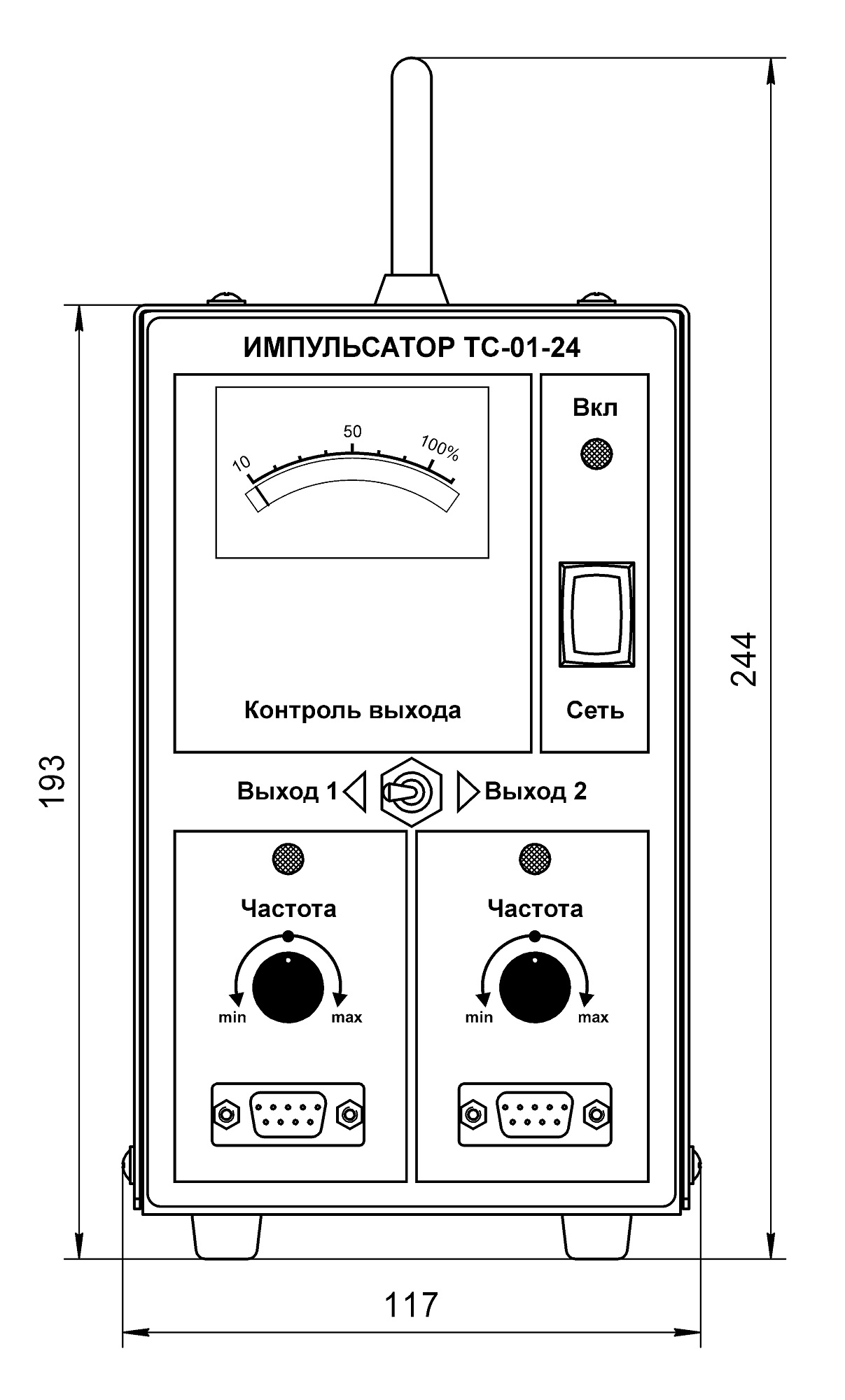

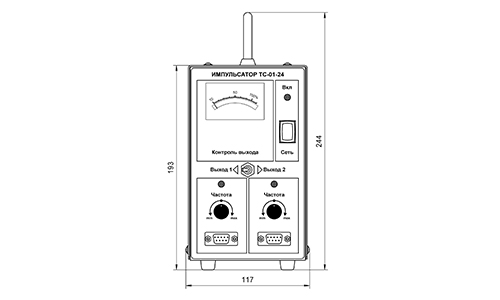

Внешний вид, габаритные и установочные размеры

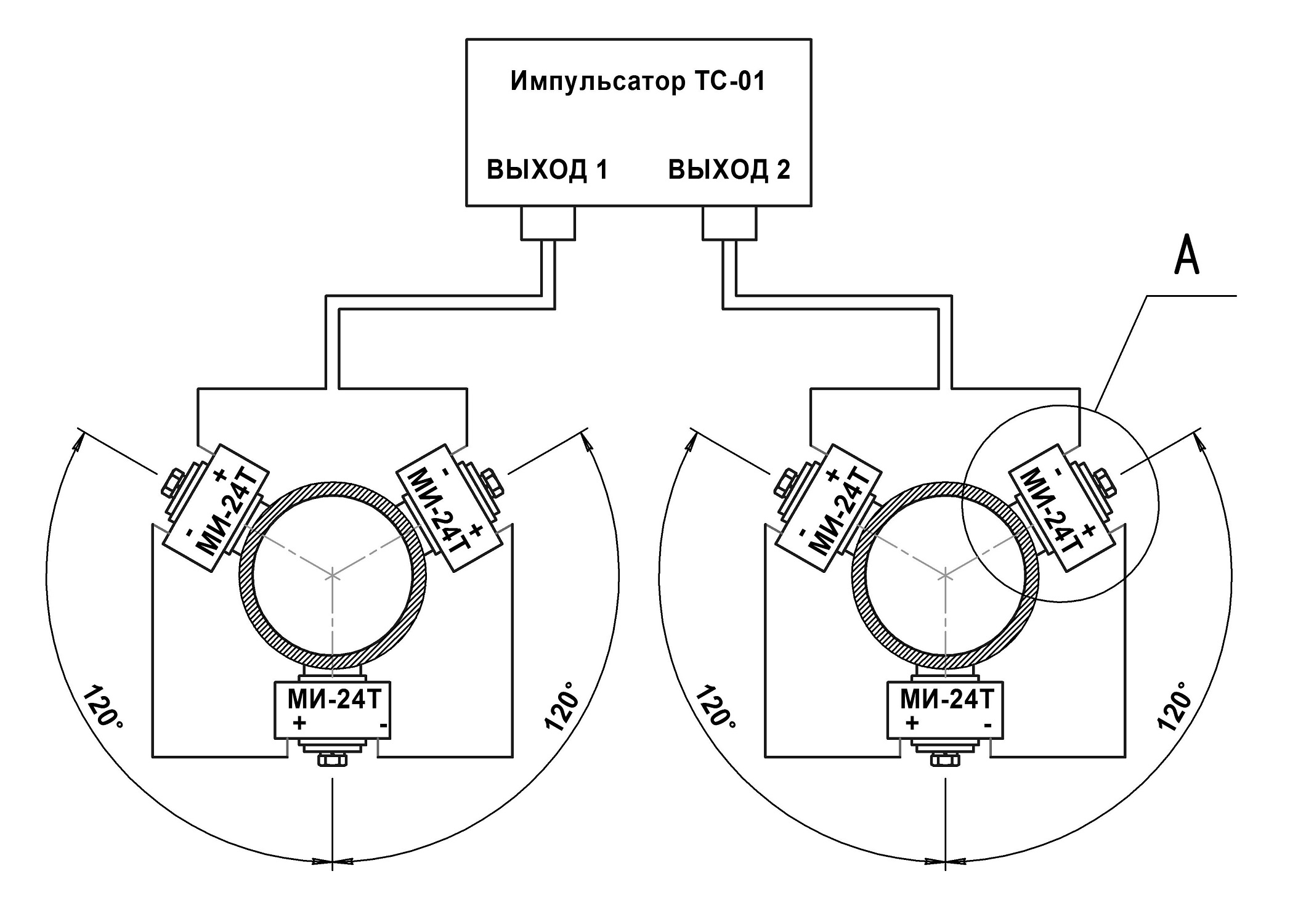

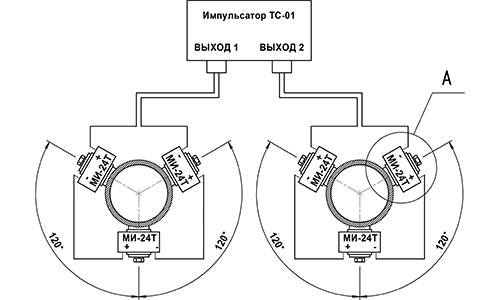

СХЕМА ПОДКЛЮЧЕНИЯ

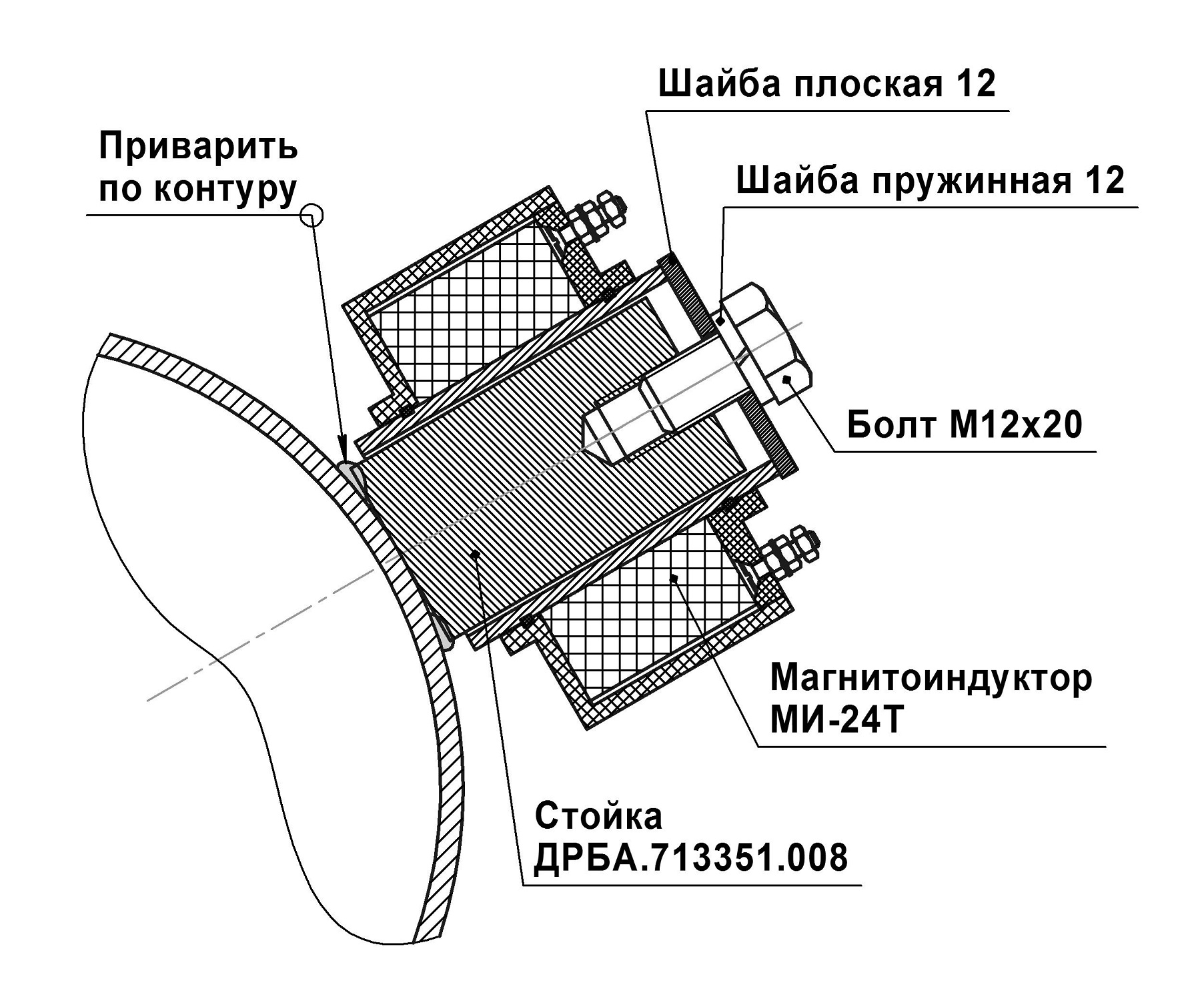

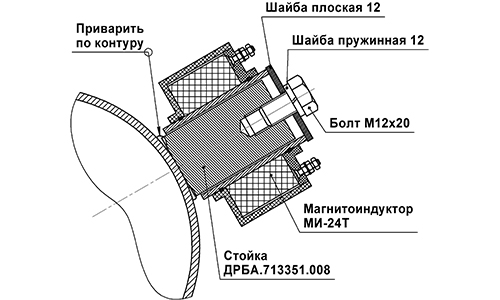

УСТАНОВКА МАГНИТОИНДУКТОРА
