Датчик тока ДТК‑22Р
Датчик тока ДТК‑22Р
предназначен для преобразования величины переменного тока частотой (50…60) Гц в контрольное напряжение. Монтируется без разрыва силовой цепи, в которую он встраивается. Обеспечивает гальваническую развязку от силовой цепи устройств контроля тока (устройств токовой защиты и, в частности, устройств защиты электродвигателей).
Работает на принципе катушки Роговского (ненасыщающийся, с немагнитным каркасом и компенсационным витком внешних магнитных полей).
Датчик соответствует исполнению УХЛ 3.1 по ГОСТ15150 с расширенным до -40?С нижним порогом диапазона рабочих температур.
| Наименование параметра, единица измерений | Значение | |
|---|---|---|
| Погрешность преобразования тока в диапазоне до 10 кА, %, не более | 2 | |
| Частота преобразуемого тока, Гц | 50 | |
| Чувствительность датчика, мВ/А | 0,3 | |
| Диаметр фазного изолированного или неизолированного проводника, на который можно установить датчик, мм, не более | 22 | |
| Масса датчика не более, кг | 0,2 | |

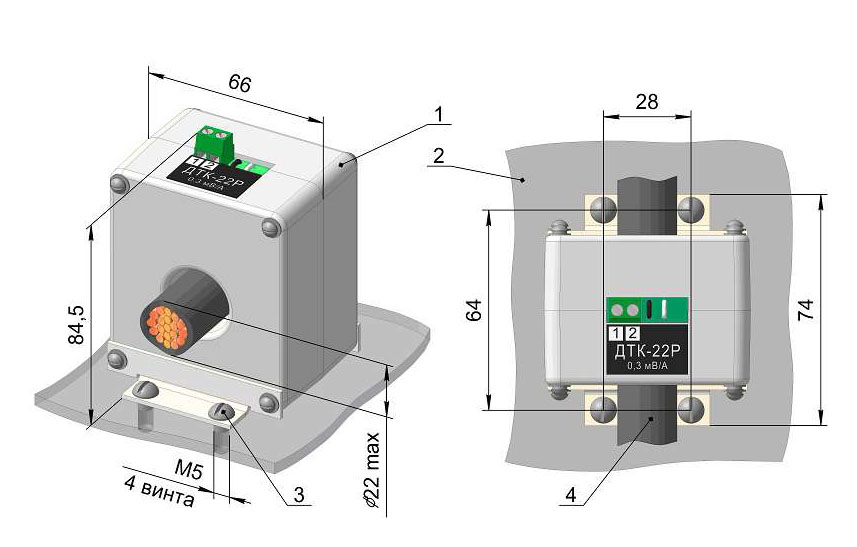

| Габаритные размеры, не более, мм | 66х74х84,5 | |
