Аппарат телефонный перегонной связи АТПС‑12

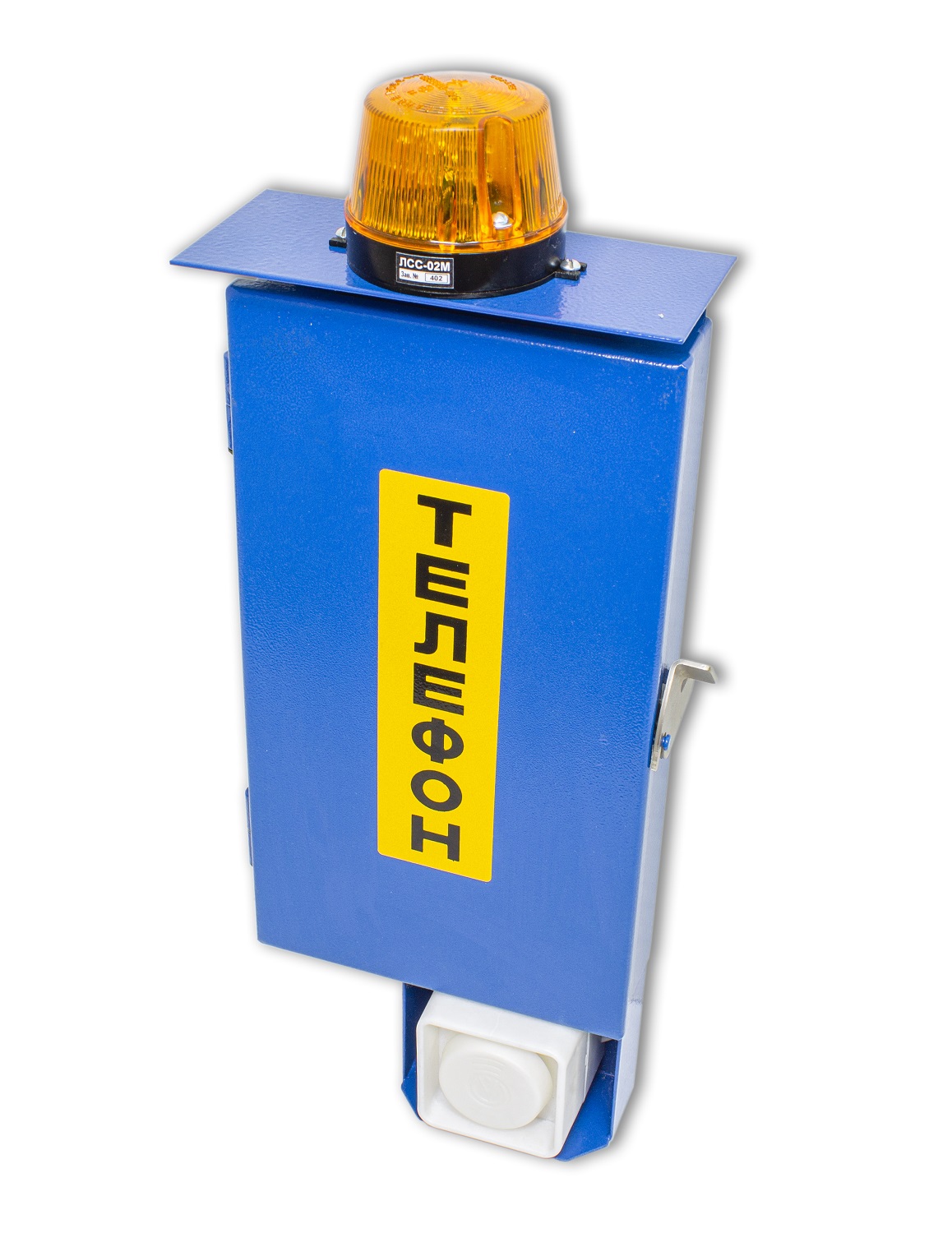

Фото

Аппарат телефонный перегонной связи АТПС‑12

(телефон) предназначен для работы с автоматическими телефонными станциями и другим коммутационным оборудованием для организации дуплексной связи по двухпроводной линии на объектах метрополитенов и других организаций.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP54

Масса не более 3,6 кг

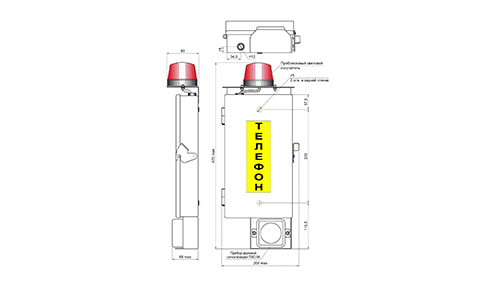

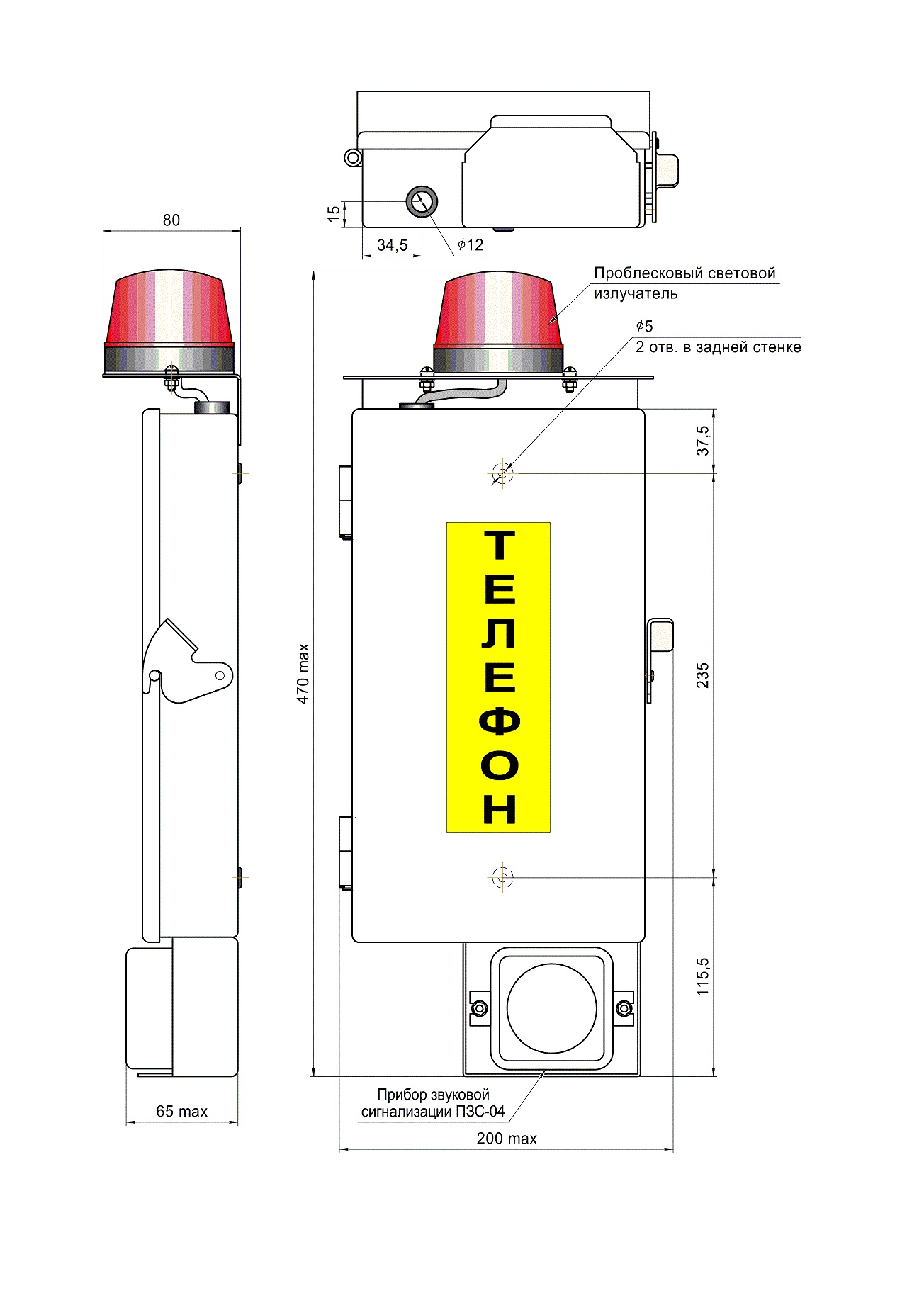

Габаритные размеры не более 200х470х80 мм

Материал корпуса – сталь оцинкованная

Цвет полимерного покрытия – RAL 5010 синий

Пример записи обозначения в документации и при заказе:

Телефон имеет:

замок - защёлку для фиксации крышки телефона в закрытом состоянии;
светоотражающий шильд "ТЕЛЕФОН" на крышке телефона. Текст шильда может быть изменен по требованию Заказчика;
обрезиненное отверстие диаметром 12 мм в нижней части корпуса для ввода кабеля;
два обрезиненных отверстия диаметром 5 мм в задней стенке для крепления;
трубку телефонную с разъёмом типа 4Р4С для оперативной замены её в процессе эксплуатации;
клеммы с пружинными контактами типа Push–In для подключения линии связи;
прибор звуковой сигнализации ПЗС-04;
проблесковый световой излучатель (ПСИ);
клавиатуру – стандартная 12 кнопок, металлическая, вандалоустойчивая;
режим набора номера – тональный.

Наименование параметра, единица измерений	Значение
Ток потребления телефона при вызывном сигнале 90 В 50 Гц, мА, не более	75
Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 12 до 48 В, мА	25…45
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более	4,5
Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ(А) акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи	"0"	-20…-10
"1"	-10…0
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ(А), не менее, при положении переключателя уровня приёма	90
Уровень звукового давления на расстоянии 1 м по оси от ПЗС-04 при вызывном сигнале 60 В (50 Гц), не менее, дБ (А)	90
Параметры синусоидального сигнала вызова:	среднеквадратическое значение напряжения, В	60…100
частота, Гц	25…50
Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ" и "ПЕРЕДАЧА", мм²:
- однопроволочная/многопроволочная	0,14…2,5
- многопроволочная с наконечником	0,25…1,5
