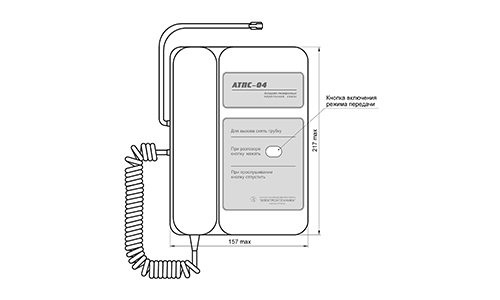

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301

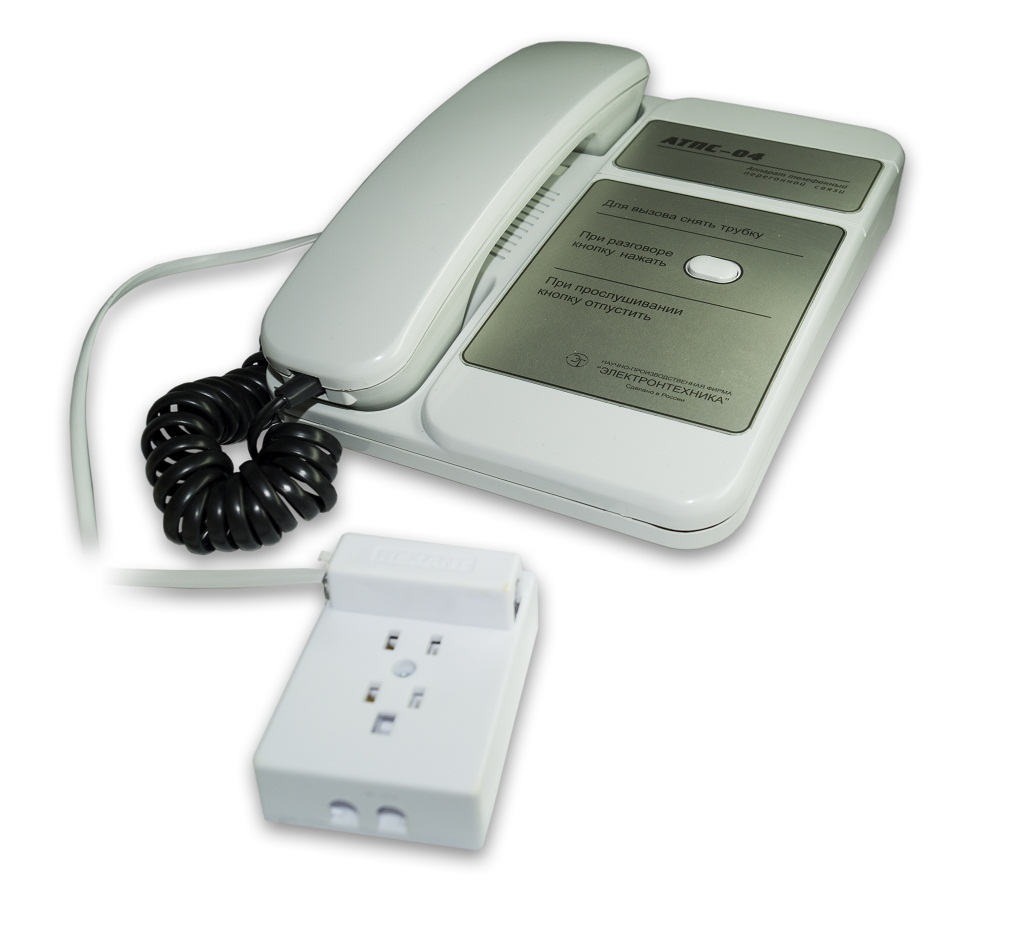

Аппарат телефонный перегонной связи АТПС‑04М
Аппарат телефонный перегонной связи АТПС‑04М
(телефон) предназначен для организации тоннельной и служебной связи на объектах метрополитена по двухпроводной или четырёхпроводной линии связи.
Климатическое исполнение – УХЛ 4
Степень защиты корпуса – IP30

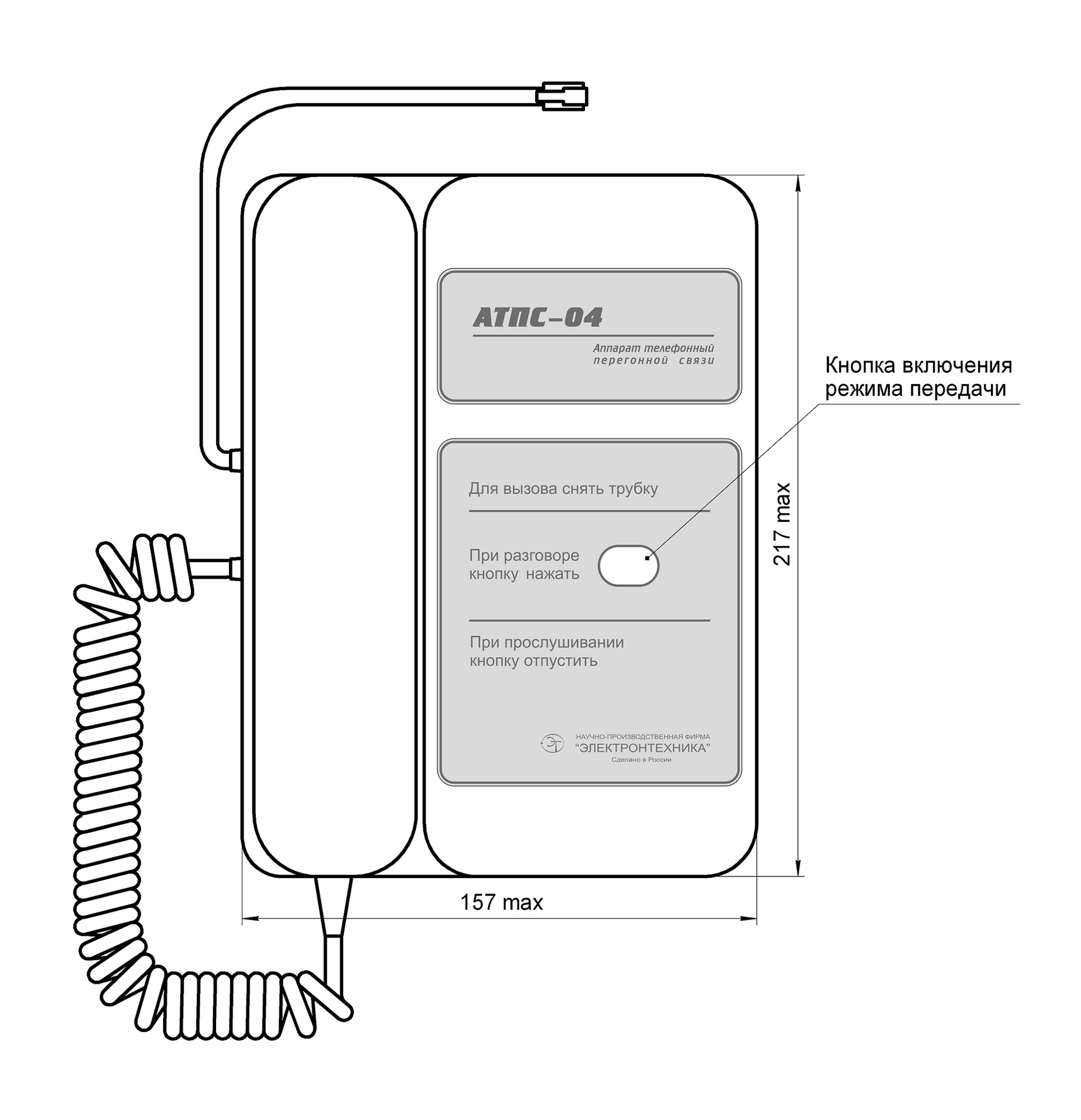

Габаритные размеры не более 157х217х84 мм
Масса не более 0,7 кг
Телефон выполнен в пластмассовом корпусе настольного исполнения со встроенным прибором звуковой сигнализации
В процессе эксплуатации может быть настроен для работы со следующим оборудованием или аналогичным:
| Наименование параметра, единица измерений | Значение | ||
|---|---|---|---|
| Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в двухпроводном включении при разных положениях переключателя SA5 "ТОК", мА: | в режиме приема | 6 мА | 5,5…7,0 |
| 12 мА | 11,0…14,5 | ||
| 22 мА | 19,5…25,0 | ||
| в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ" | 6 мА | 10…30 | |
| 12 мА | 15…35 | ||
| 22 мА | 23…43 | ||
| в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ" | 6 мА | 17…35 | |
| 12 мА | 20…40 | ||
| 22 мА | 26…50 | ||
| Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в четырехпроводном включении от канала передачи в режиме передачи: | при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ" | 6,5…9,5 | |
| при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ" | 16…27 | ||
| Уровень сигнала на выходе тракта передачи телефона при уровне акустического сигнала 96 дБ частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи: | в двухпроводном включении | "0" | -20…-10 |
| "1" | -10…0 | ||
| в четырёхпроводном включении | "0" | -14…-4 | |
| "1" | -4…4 | ||
| Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма | "1" | 90 | |
| "2" | 100 | ||
| "3" | 85 | ||
