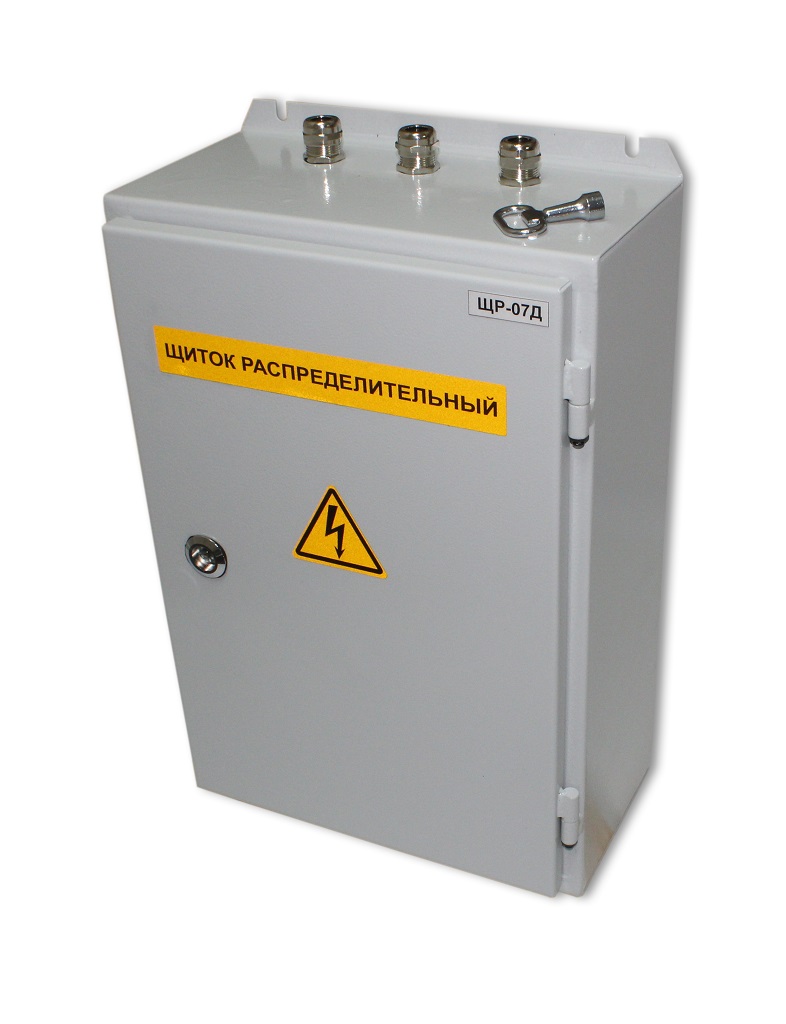

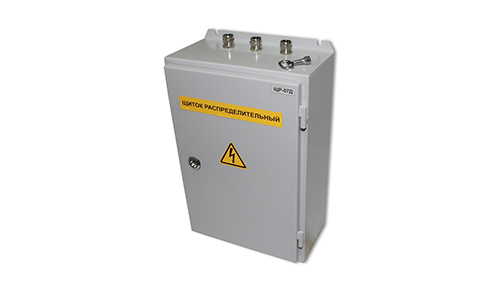

Щиток распределительный ЩР‑07Д

Фото

Щиток распределительный ЩР‑07Д

(щиток) предназначен для организации электропитания оборудования постоянным напряжением 24 В и дистанционного управления внешними приборами звуковой сигнализации.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69, но для работы в диапазоне температур от +1 до +35 °С и относительной влажности воздуха до 80 % при +25 °С.

Степень защиты корпуса IP44 по ГОСТ 14254‑2015.

Масса не более 8,5 кг.

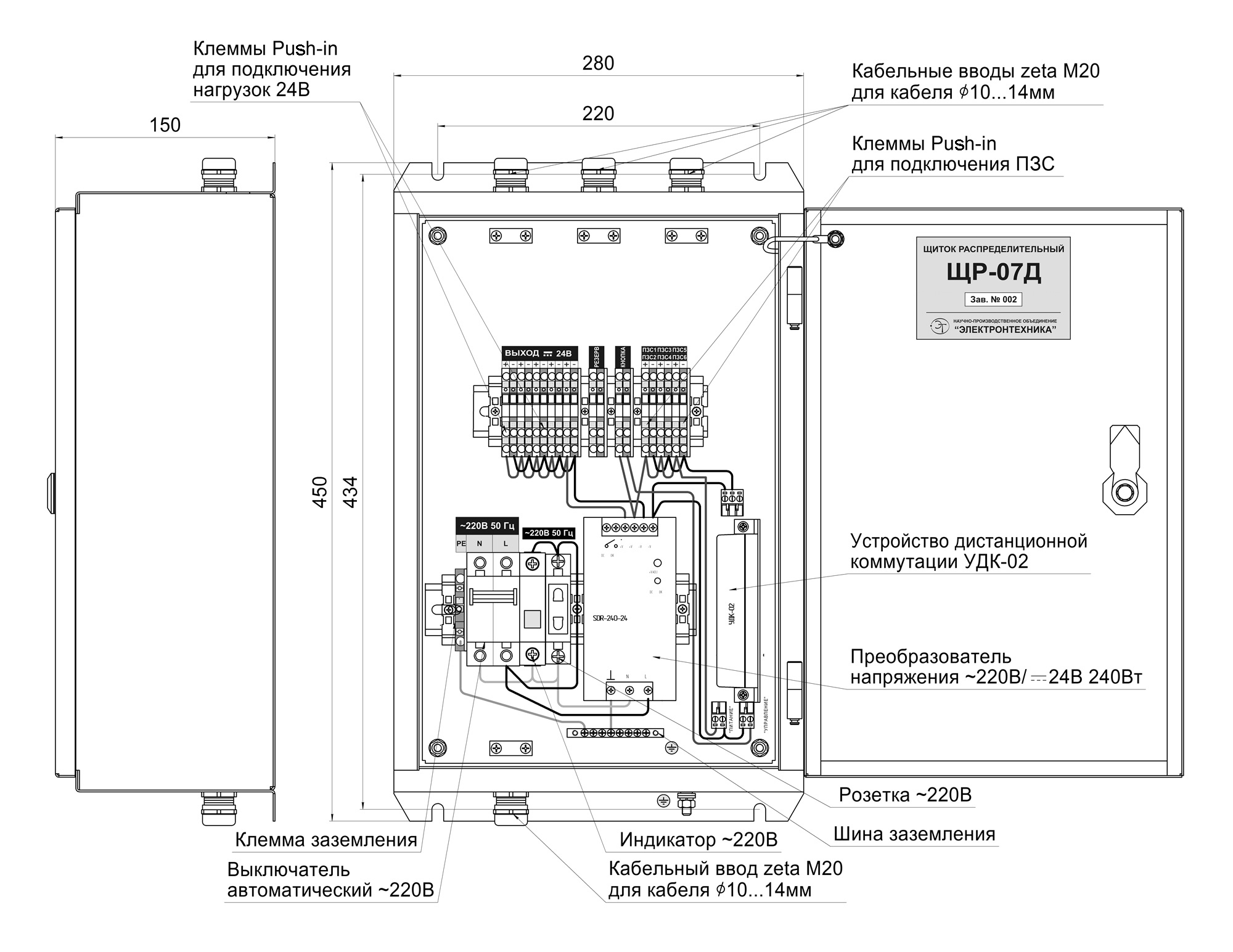

Габаритные размеры не более 450x280x160 мм.

Пример записи обозначения в документации и при заказе:

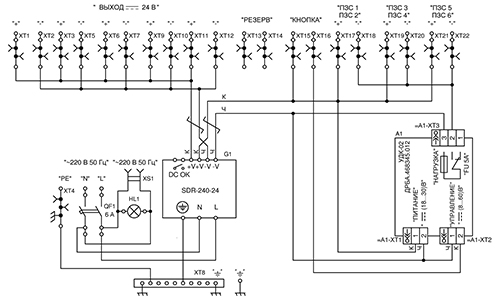

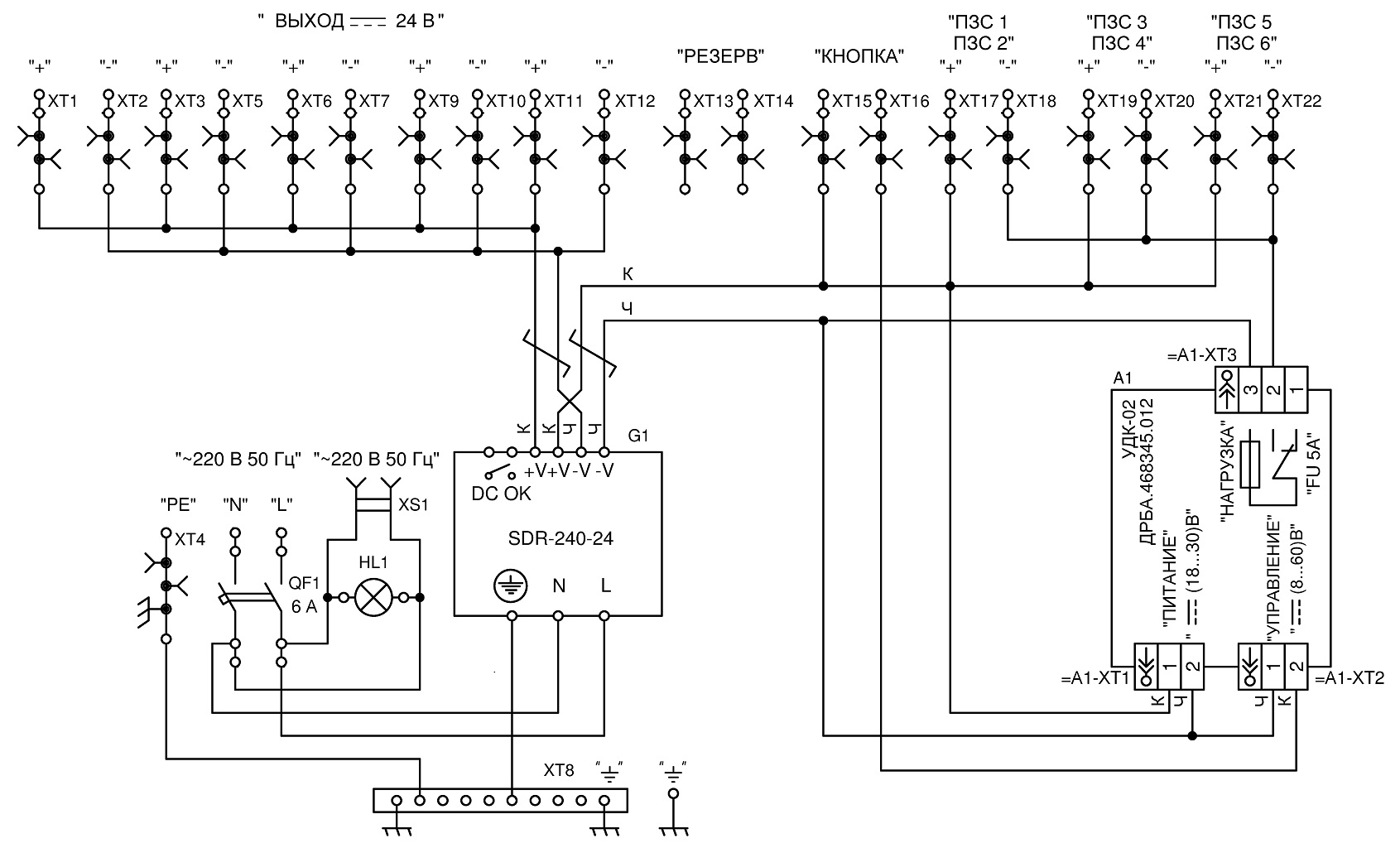

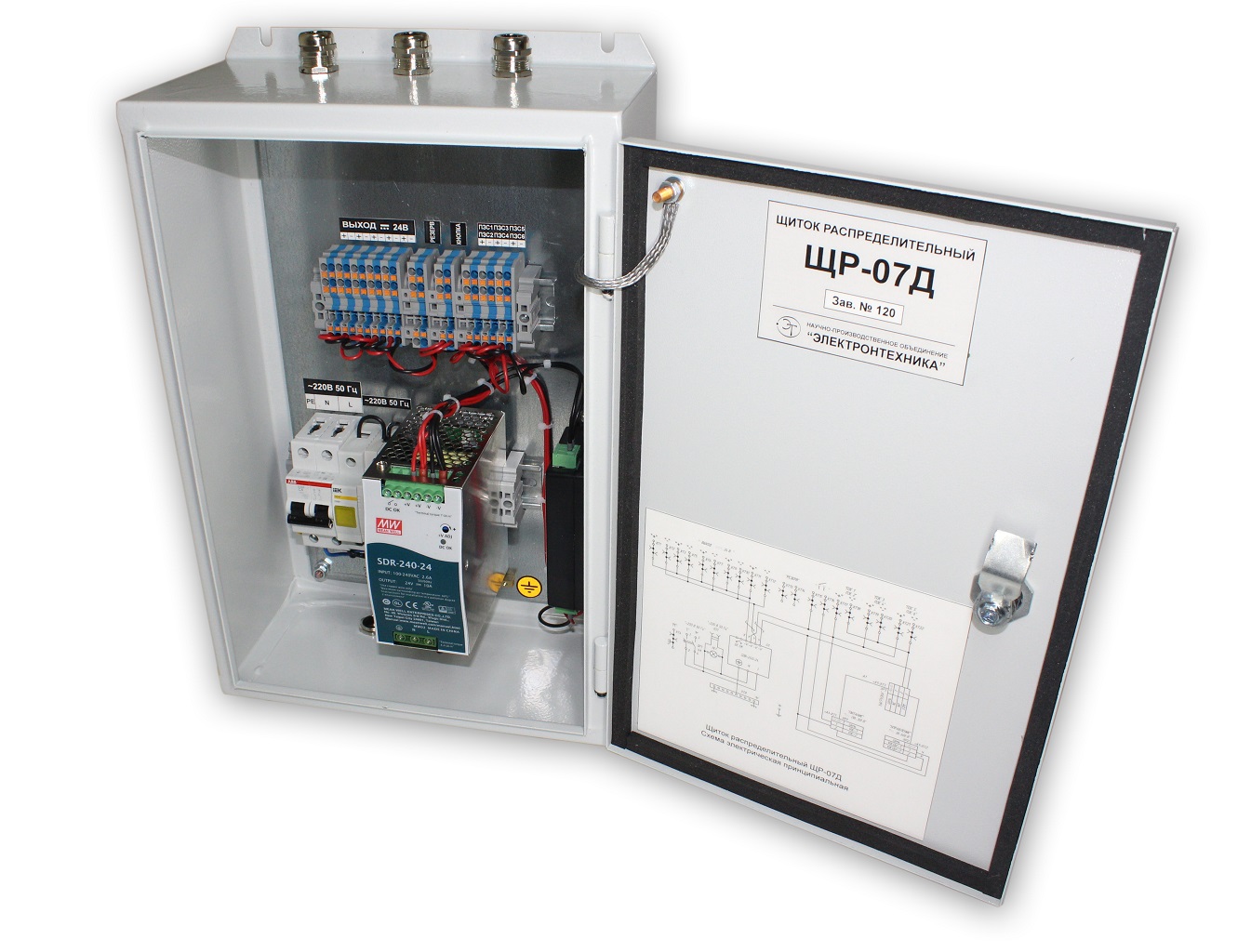

Щиток имеет:

выключатель автоматический C6A для подключения входного переменного напряжения питания 220 В частотой 50 Гц;
клеммы с пружинными контактами типа Push‑In для подключения оборудования к сети постоянного напряжения 24 В и приборов звуковой сигнализации;
блок питания, обеспечивающий преобразование входного напряжения в постоянное напряжение питания 24 В;
световой индикатор для отображения наличия входного напряжения;
розетку для подключения оборудования к сети переменного тока 220 В частотой 50 Гц;

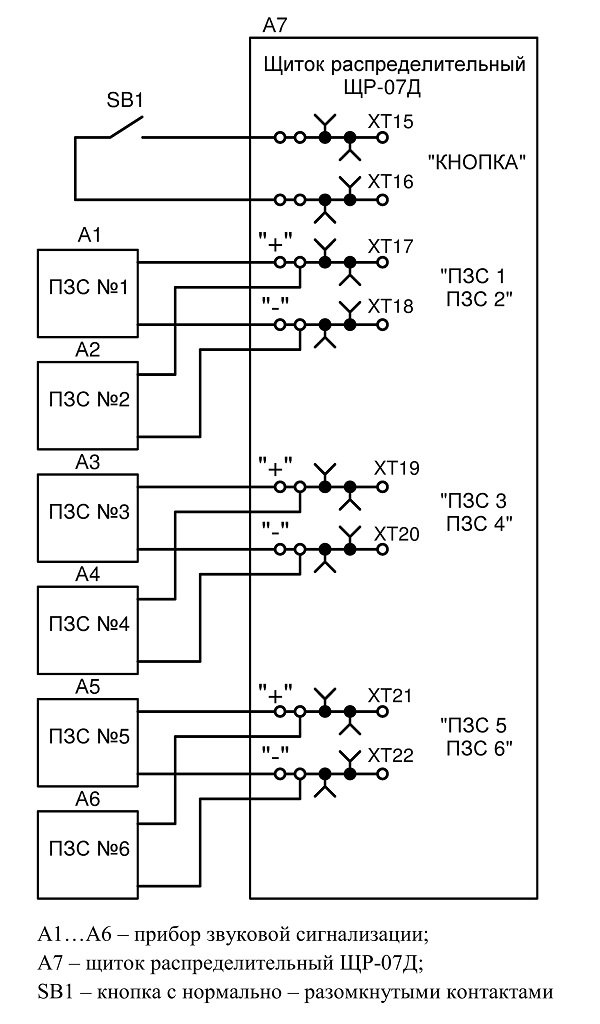

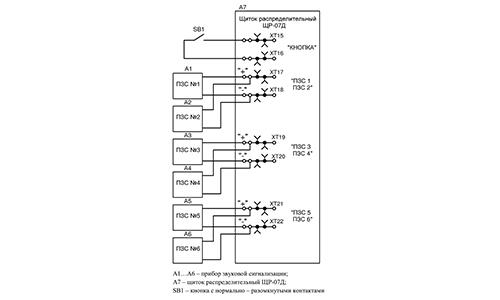

устройство дистанционной коммутации для удалённого управления внешними приборами звуковой сигнализации.

Комплект поставки

Наименование изделия	Кол-во
Щиток распределительный ЩР‑07Д ДРБА.656337.024	1 шт.
Щиток распределительный ЩР-07Д. Паспорт ДРБА.656337.024 ПС	1 экз.
Ключ трёхгранный	1 шт.
Устройство дистанционной коммутации УДК‑02. Паспорт ДРБА.468345.012 ПС	1 экз.
Тара упаковочная	1 шт.

Наименование параметра, единица измерений	Значение
Номинальное напряжение питающей сети, В	220
Номинальная частота питающей сети, Гц	50
Максимальный ток по цепи переменного напряжения 220 В 50Гц, А	6
Количество розеток 220 В 50 Гц, шт.	1
Количество кабельных вводов для кабелей с внешним диаметром от 10 до 14 мм, шт.	4

Наименование параметра, единица измерений

Значение

Номинальное напряжение питающей сети, В

220

Номинальная частота питающей сети, Гц

Максимальный ток по цепи переменного напряжения 220 В 50Гц, А

Количество розеток 220 В 50 Гц, шт.

Количество кабельных вводов для кабелей с внешним диаметром от 10 до 14 мм, шт.

Наименование параметра, единица измерения	Значение
Диапазон входного переменного напряжения питания, В	90…264
Частота питающей сети, Гц	50
Диапазон регулировки выходного напряжения блока питания, В	24…28
Максимальный выходной ток по цепи 24 В, А, не более	10
Размах напряжения шумов и помех выходного напряжения от пика до пика, мВ, не более	100

Наименование параметра, единица измерения

Значение

Диапазон входного переменного напряжения питания, В

90…264

Частота питающей сети, Гц

Диапазон регулировки выходного напряжения блока питания, В

24…28

Максимальный выходной ток по цепи 24 В, А, не более

Размах напряжения шумов и помех выходного напряжения от пика до пика, мВ, не более

100

Параметр	одножильный	многожильный
Диаметр, мм	0,42…2,26	0,42…1,78
Сечение, мм²	0,14…4,00	0,14…2,50
Сечение, AWG	26-12	26-13

Параметр

одножильный

многожильный

Диаметр, мм

0,42…2,26

0,42…1,78

Сечение, мм²

0,14…4,00

0,14…2,50

Сечение, AWG

26-12

26-13

Наименование параметра, единица измерения	Значение
Постоянное напряжение на клеммах "ПЗC 1" – "ПЗС 6", В	24…28
Максимальный суммарный ток по цепям "ПЗC 1" – "ПЗС 6", не более, А	5
Максимальный ток по цепи "КНОПКА", не более, мА	2
Остальные технические характеристики УДК приведены в документе "Устройство дистанционной коммутации УДК-02. Паспорт. ДРБА.468345.012 ПС"

Наименование параметра, единица измерения

Значение

Постоянное напряжение на клеммах "ПЗC 1" – "ПЗС 6", В

24…28

Максимальный суммарный ток по цепям "ПЗC 1" – "ПЗС 6", не более, А

Максимальный ток по цепи "КНОПКА", не более, мА

Остальные технические характеристики УДК приведены в документе "Устройство дистанционной коммутации УДК-02. Паспорт. ДРБА.468345.012 ПС"

Щиток распределительный ЩР‑07Д

Щиток распределительный ЩР‑07Д

Технические характеристики щитка

Технические характеристики блока питания

Характеристики проводов, подключаемых к клеммам

Основные технические характеристики УДК
