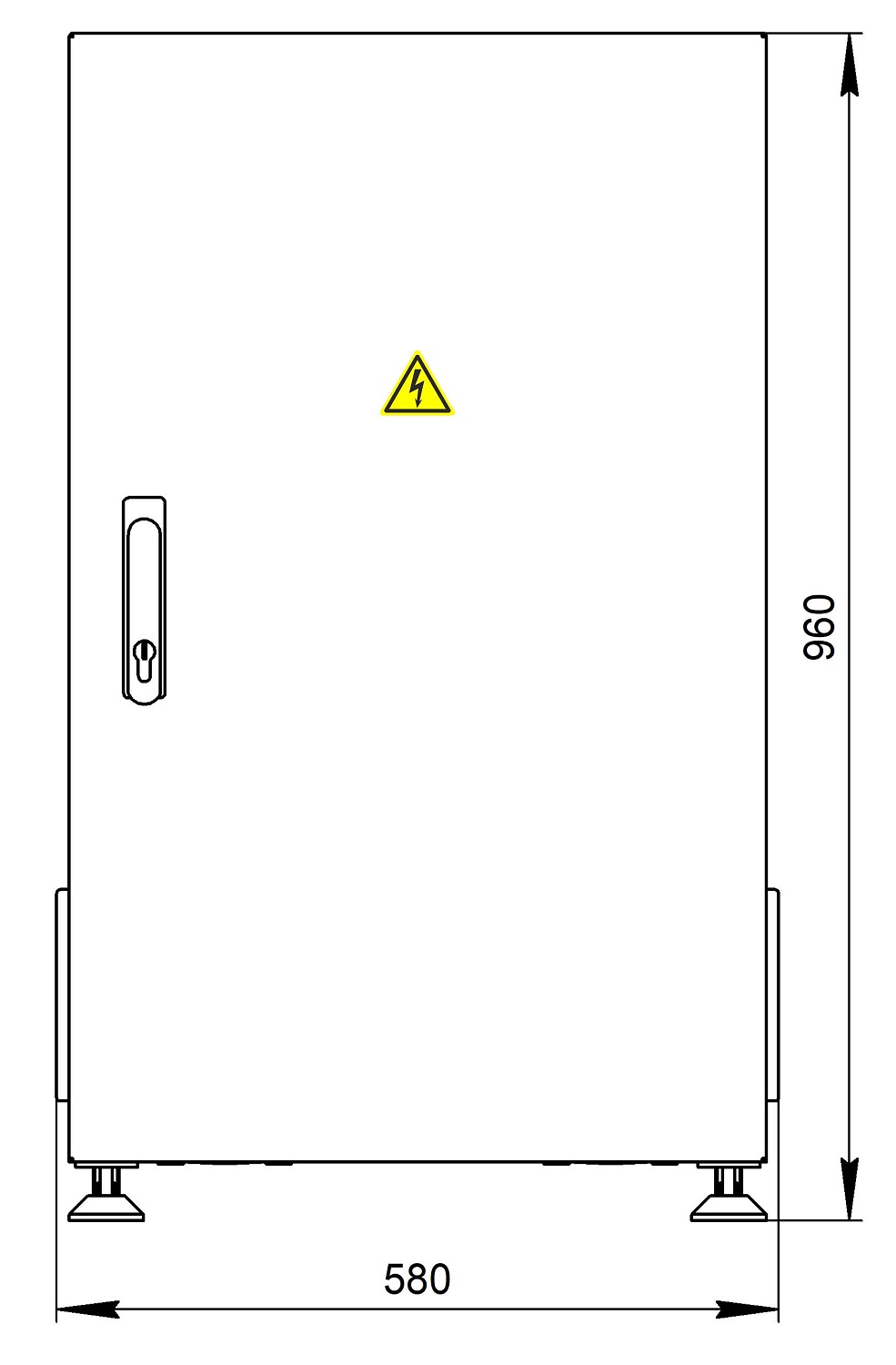

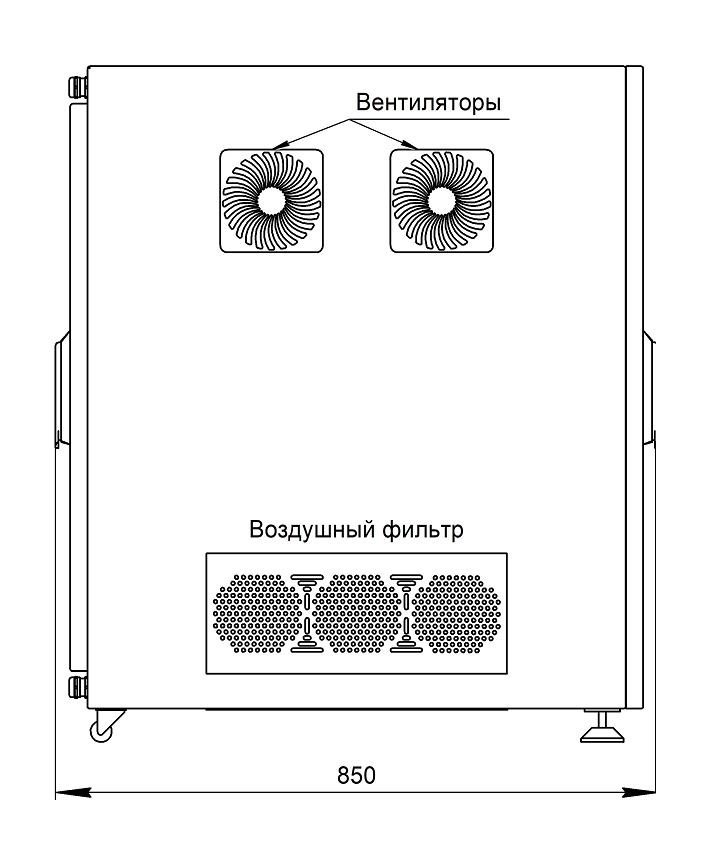

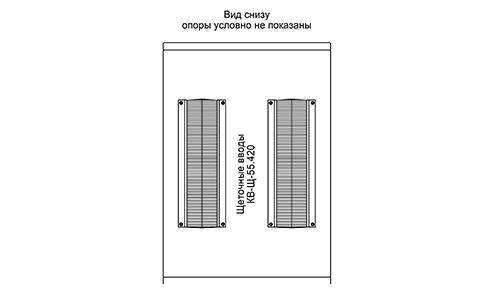

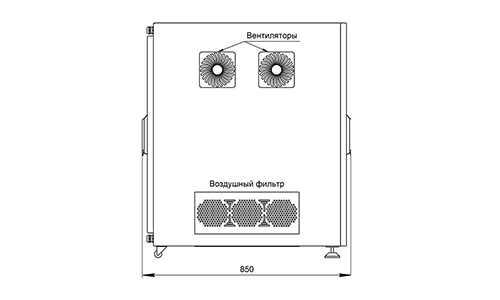

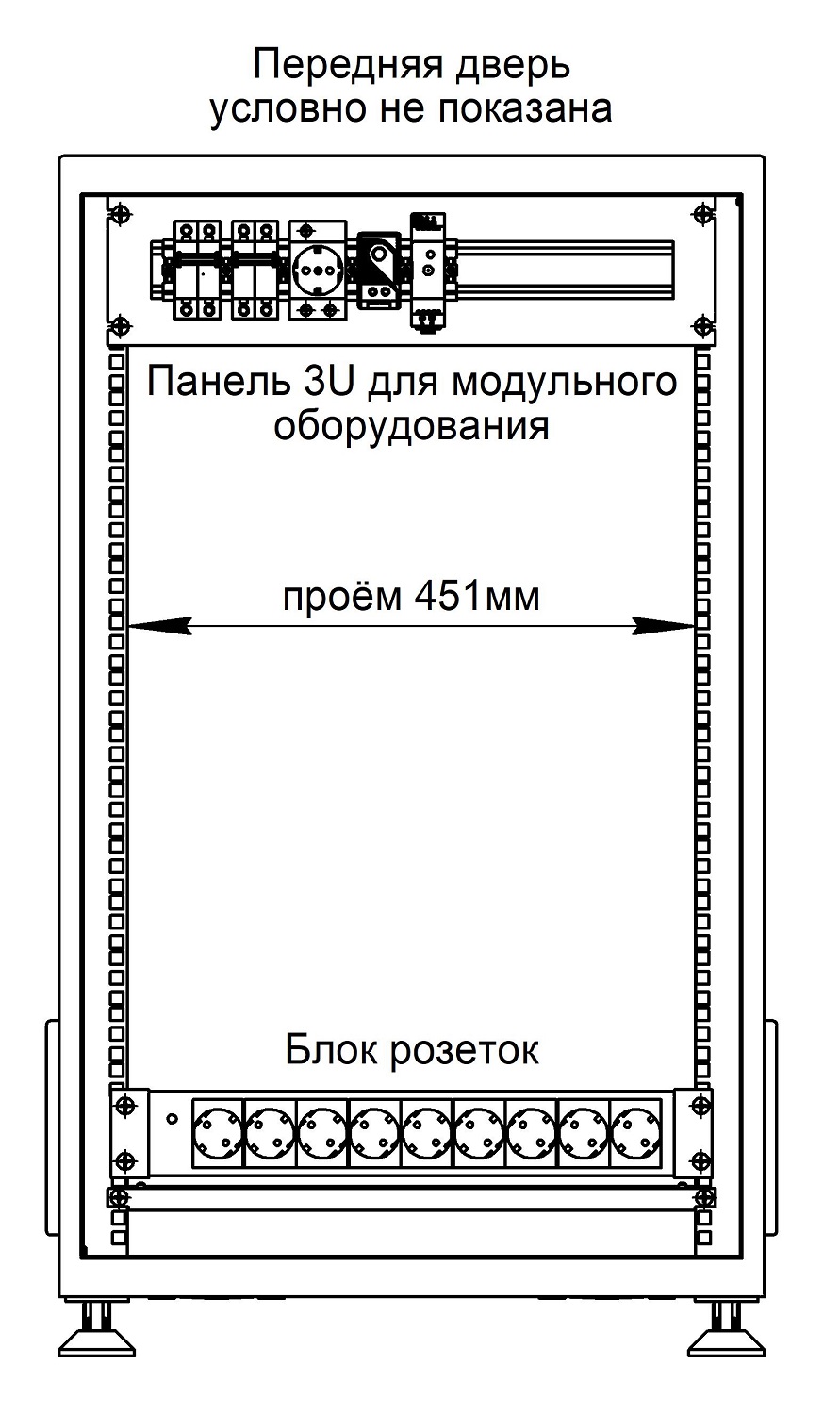

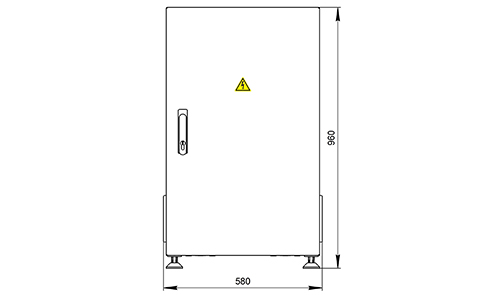

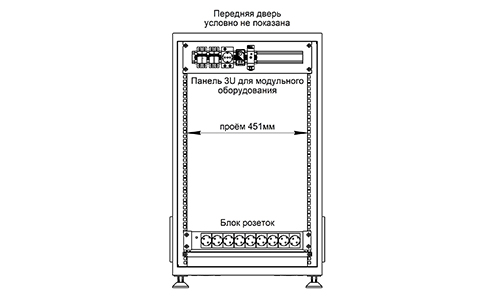

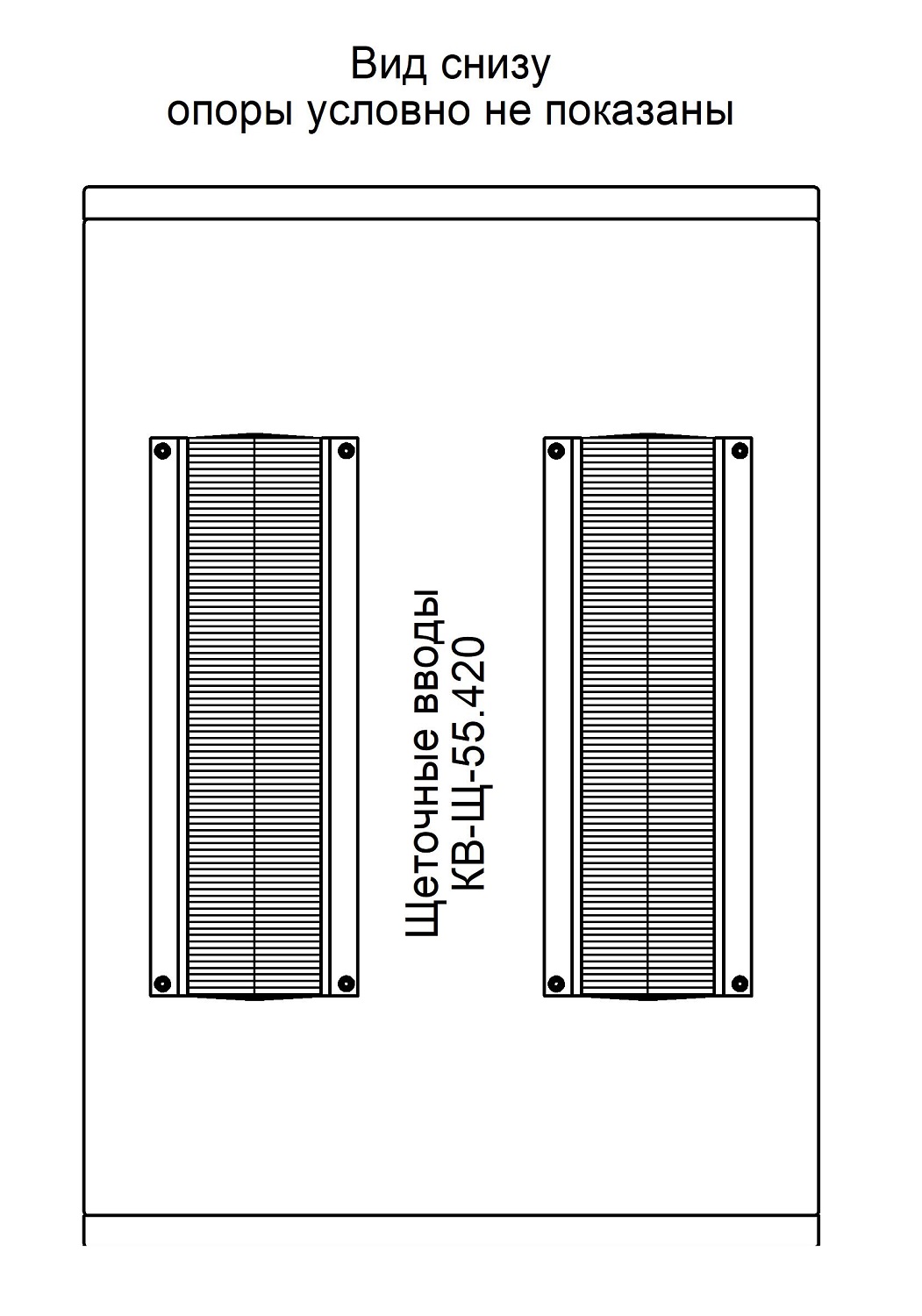

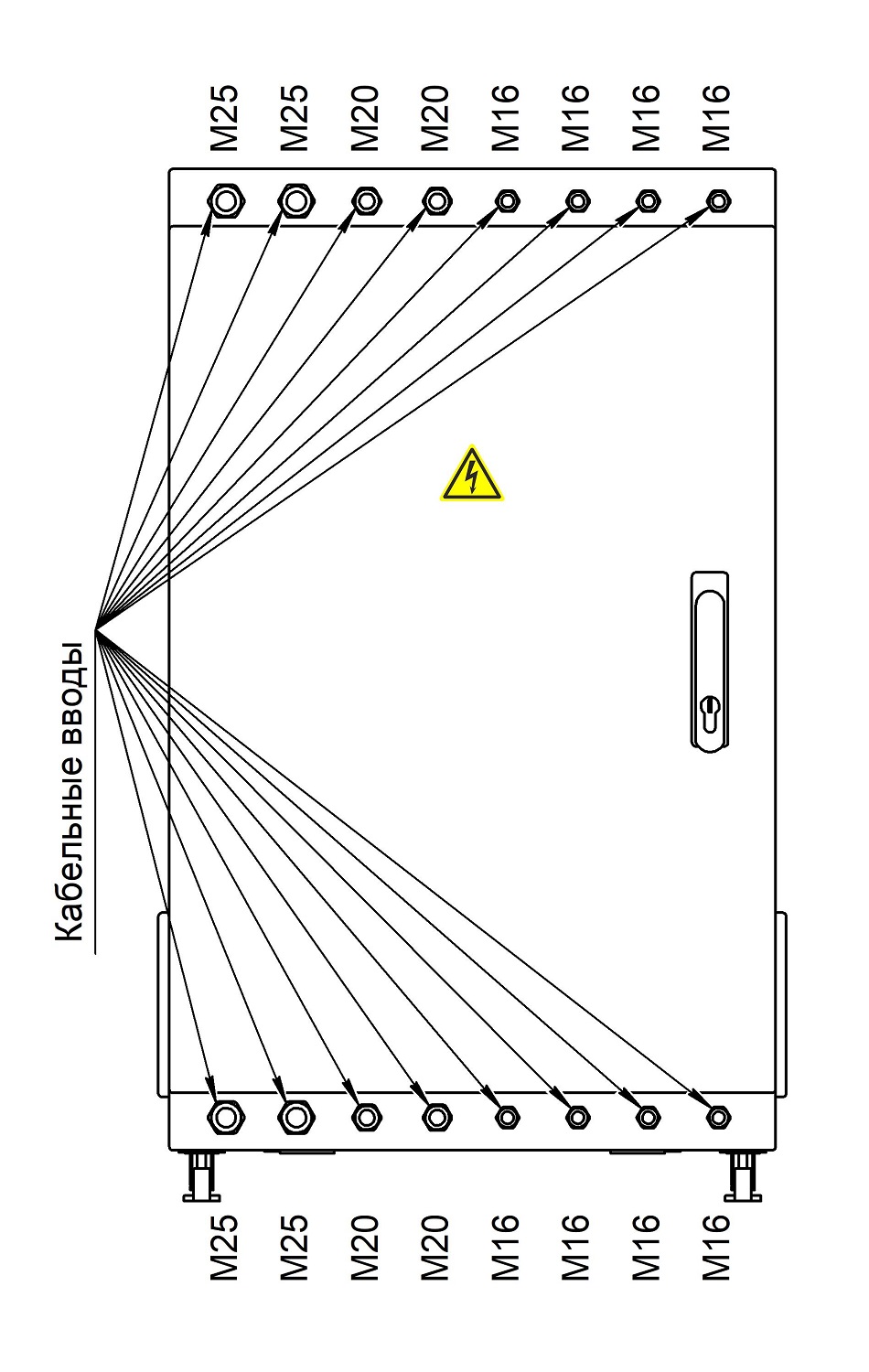

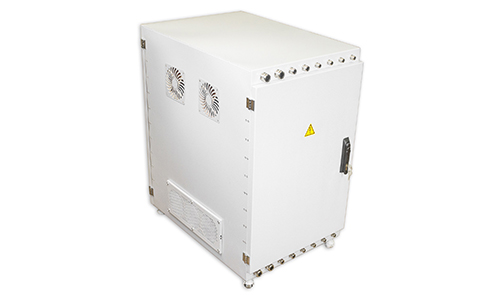

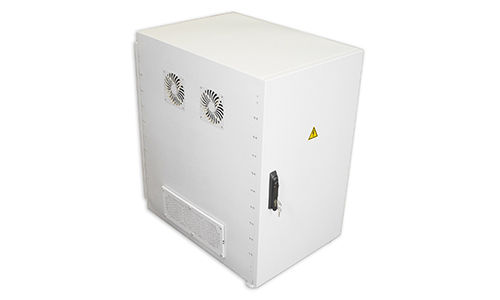

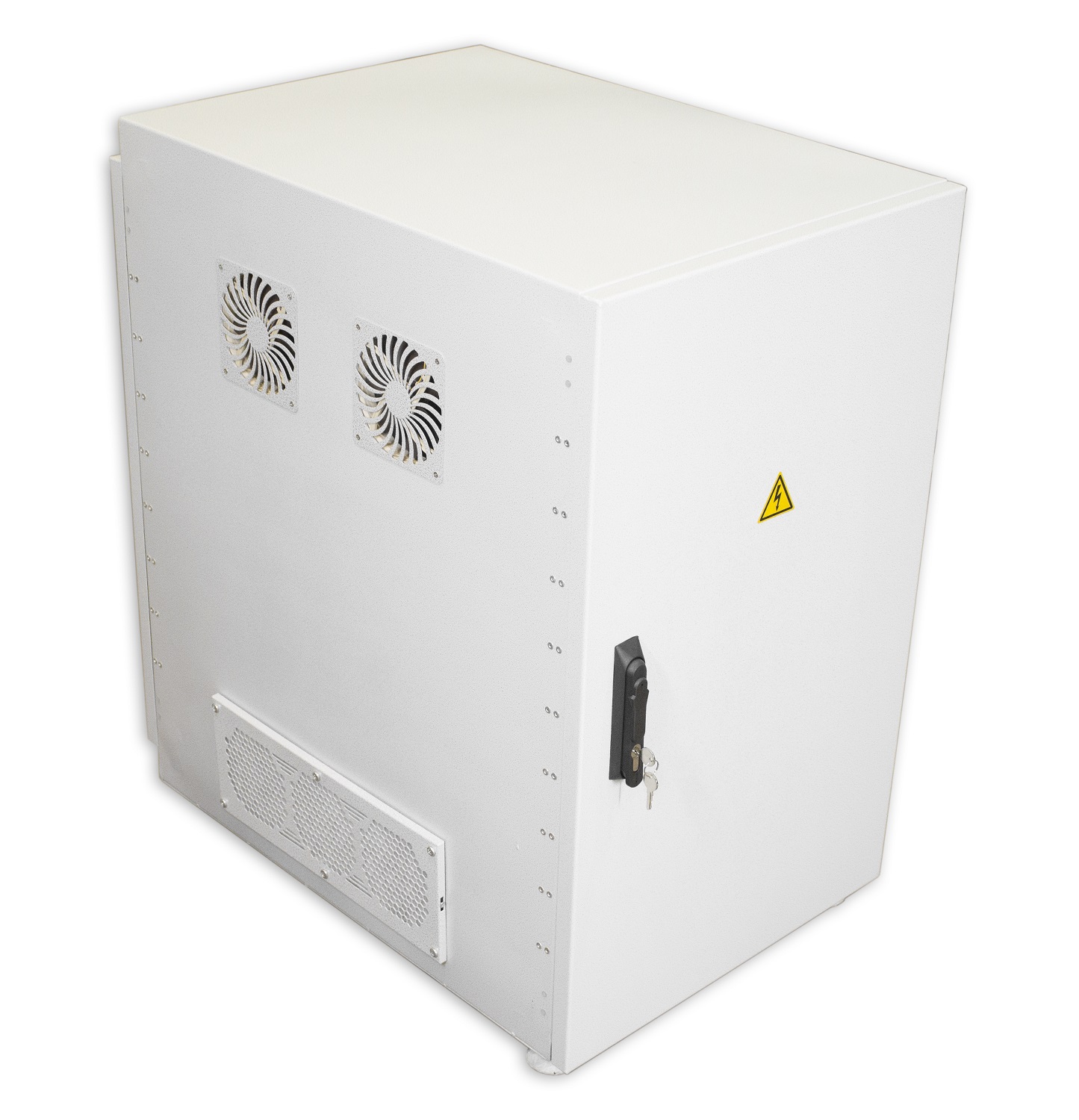

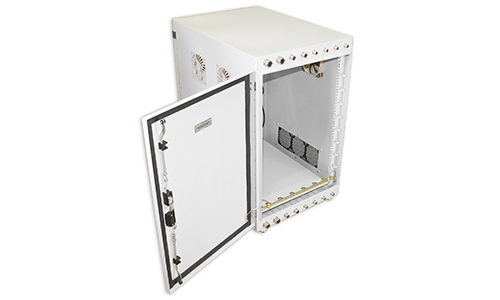

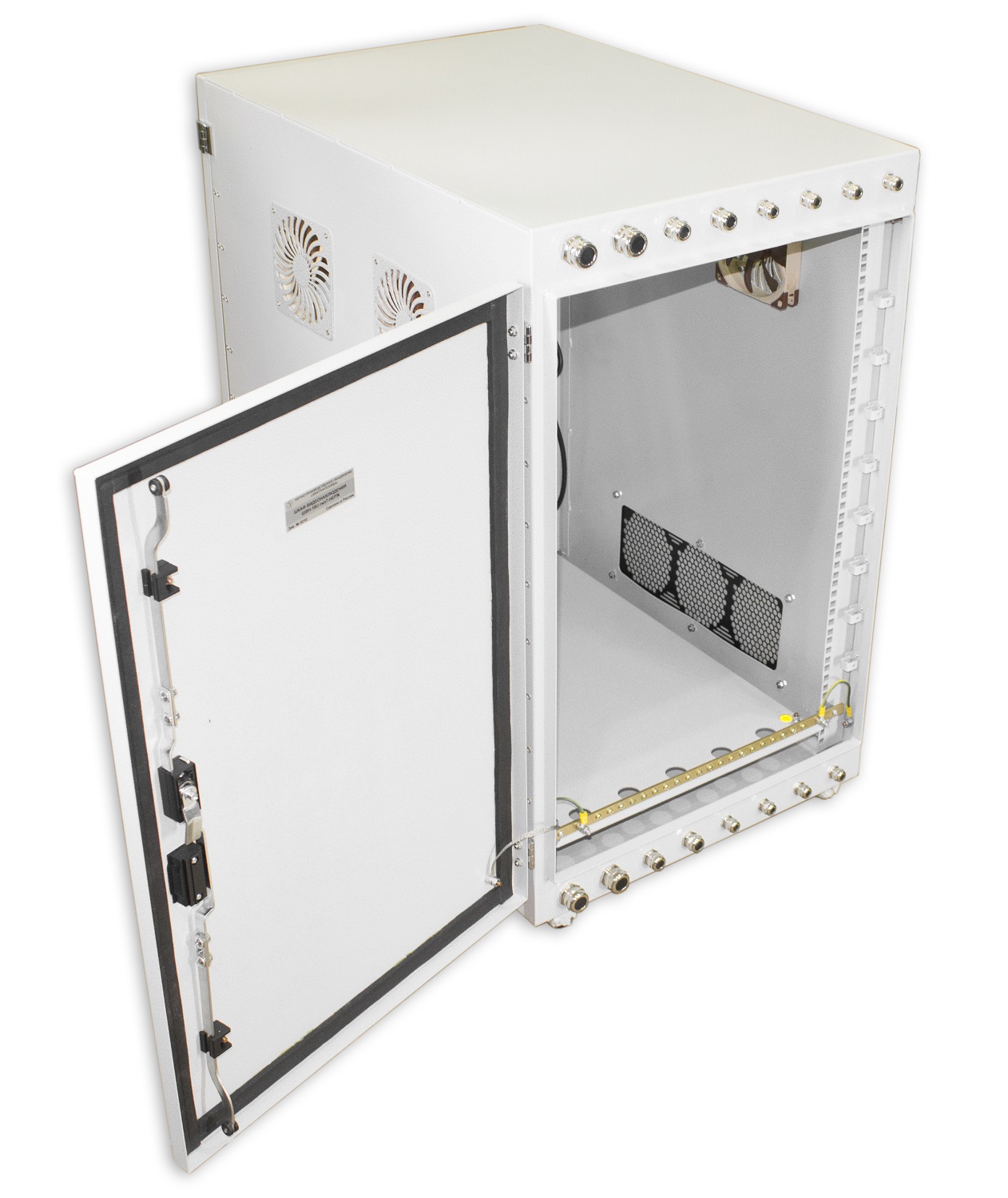

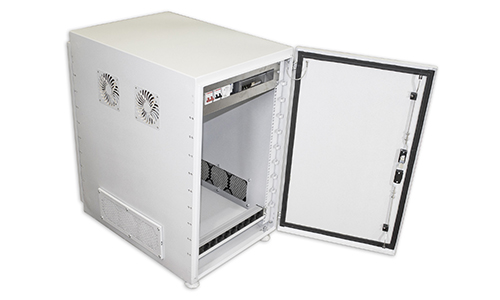

Общий вид, габаритные и установочные размеры шкафа ШВН‑18U‑тип 7

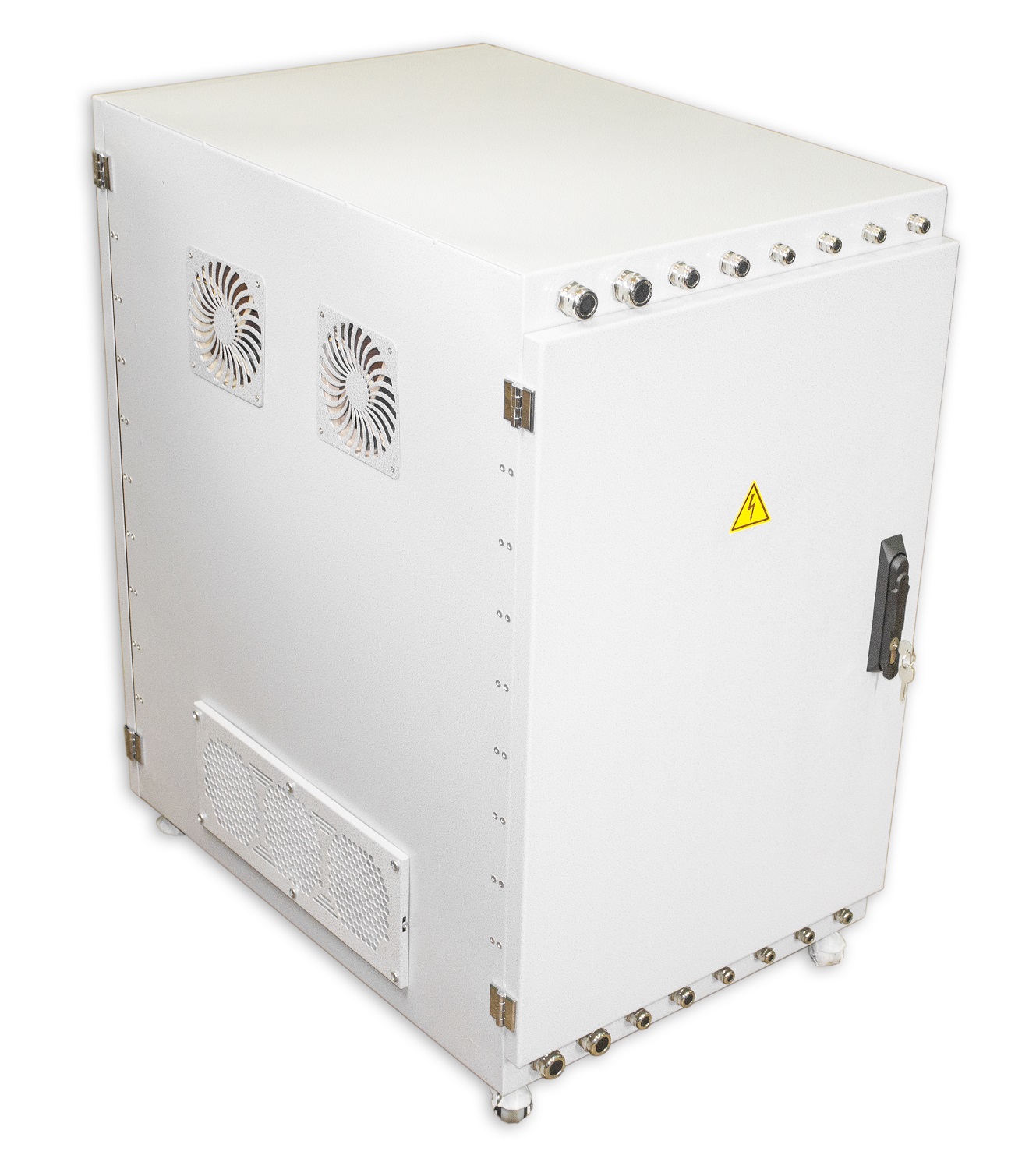

(шкаф) предназначен для монтажа оборудования стандарта 19" для организации автоматизированного рабочего места видеонаблюдения в помещении ДПС метрополитена.
Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 25 до +50 °С и относительной влажности воздуха до 100 % при температуре 25 °С.
Степень защиты корпуса IP54 по ГОСТ 14254‑2015.
Пылевлагозащищенность кабельных вводов IP67 по ГОСТ 14254‑2015.
Шкаф по способу защиты человека от поражения электрическим током соответствует классу Ⅰ по ГОСТ 12.2.007.0‑75.
Масса не более 30 кг.
Габаритные размеры не более 580х960х850 мм.
Уровень шума вентиляторов не более 34 дБА.
Корпус - металлический из нержавеющей стали толщиной 1,5 мм, напольного исполнения с декоративным полимерным покрытием.

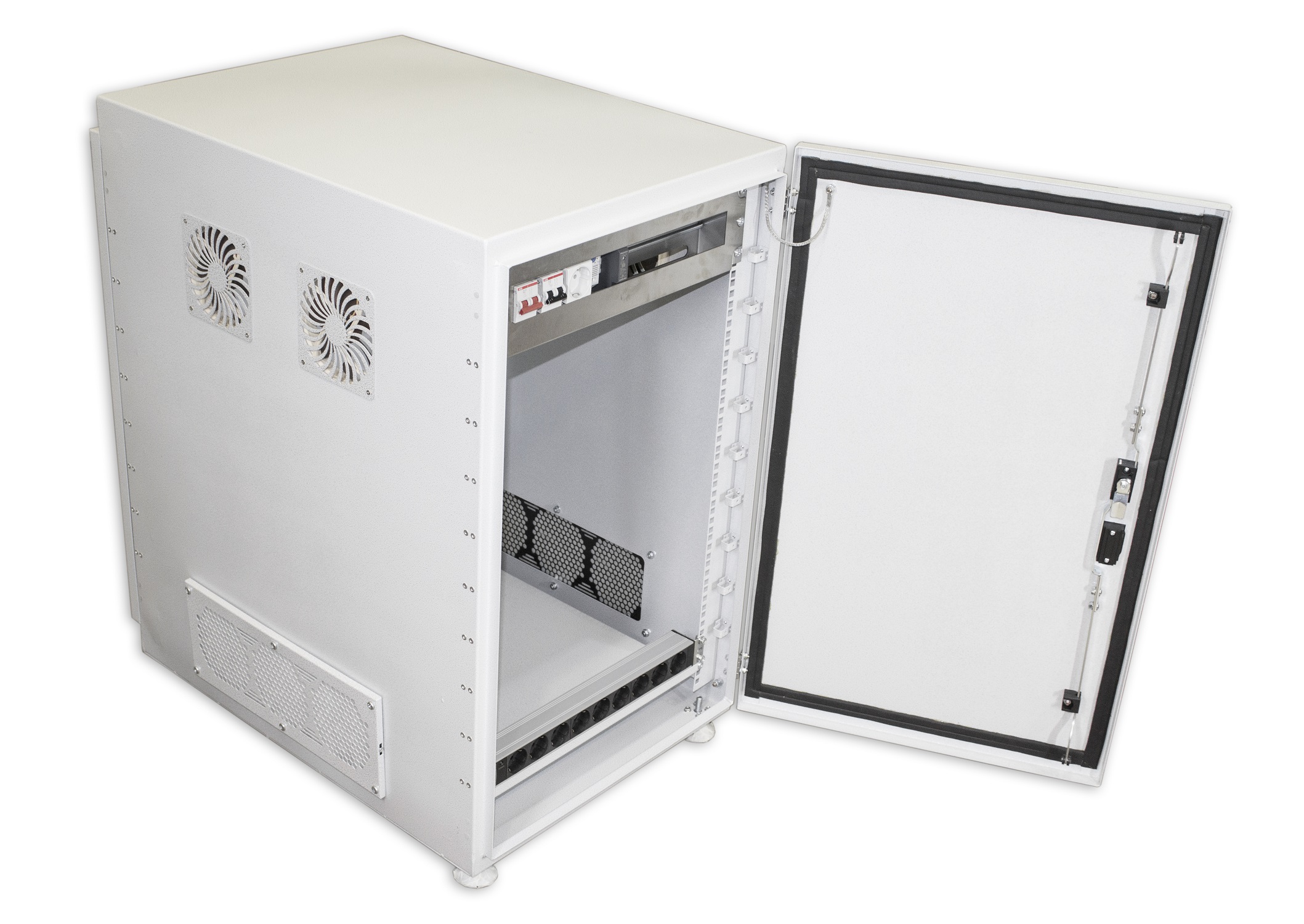

Наименование оборудования | Кол., шт. |
---|---|
Автоматический выключатель однополюсный С16А 6кА | 2 |
Терморегулятор | 1 |
Розетка сетевая 2P+N 16A 250 В | 1 |
Блок питания AC-DC 15 Вт 12 В | 1 |
Блок из 8 розеток ~220 В 50 Гц 10А | 1 |

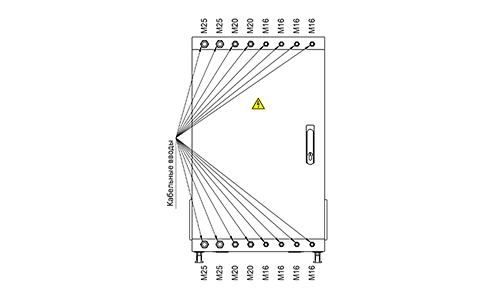

Типы кабельных вводов, их характеристики и назначение:
Тип | Кол., шт. | Наружный диаметр кабеля, мм |
|
---|---|---|---|
сверху | снизу | ||
M25 | 2 | 2 | 13…18 |
M20 | 2 | 2 | 10…14 |
M16 | 4 | 4 | 4…8 |
