Приставки дублирования сигнала вызова

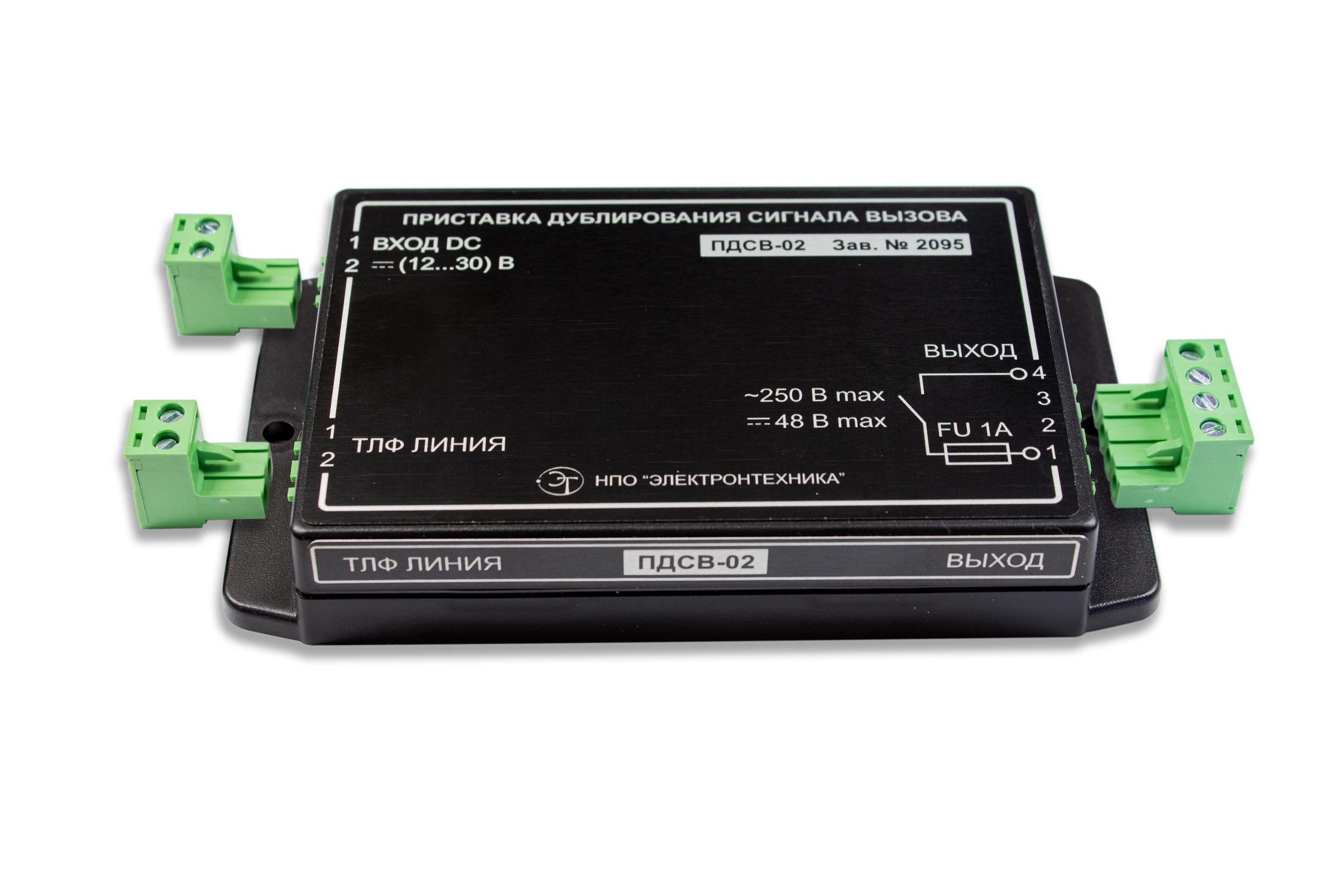

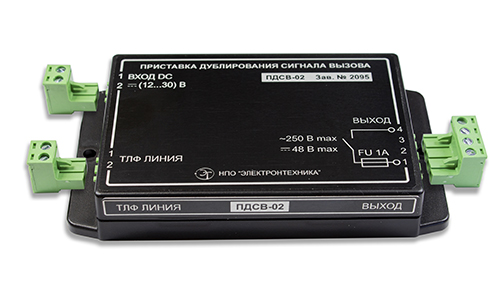

ПДСВ-02, ПДСВ-02В, ПДСВ-02В-2, ПДСВ-02М

Приставки дублирования сигнала вызова
ПДСВ-02, ПДСВ-02В, ПДСВ-02В-2, ПДСВ-02М

(ПДСВ) предназначены для преобразования сигнала индукторного вызова или дискретного сигнала постоянного напряжения в сигнал повышенной мощности посредством коммутации напряжения питания на исполнительное устройство (ИУ).

В качестве ИУ могут использоваться различные приборы звуковой и световой сигнализации или их сочетание: ревун, звонок громкого боя, акустическая сирена, лампа накаливания и т.д.

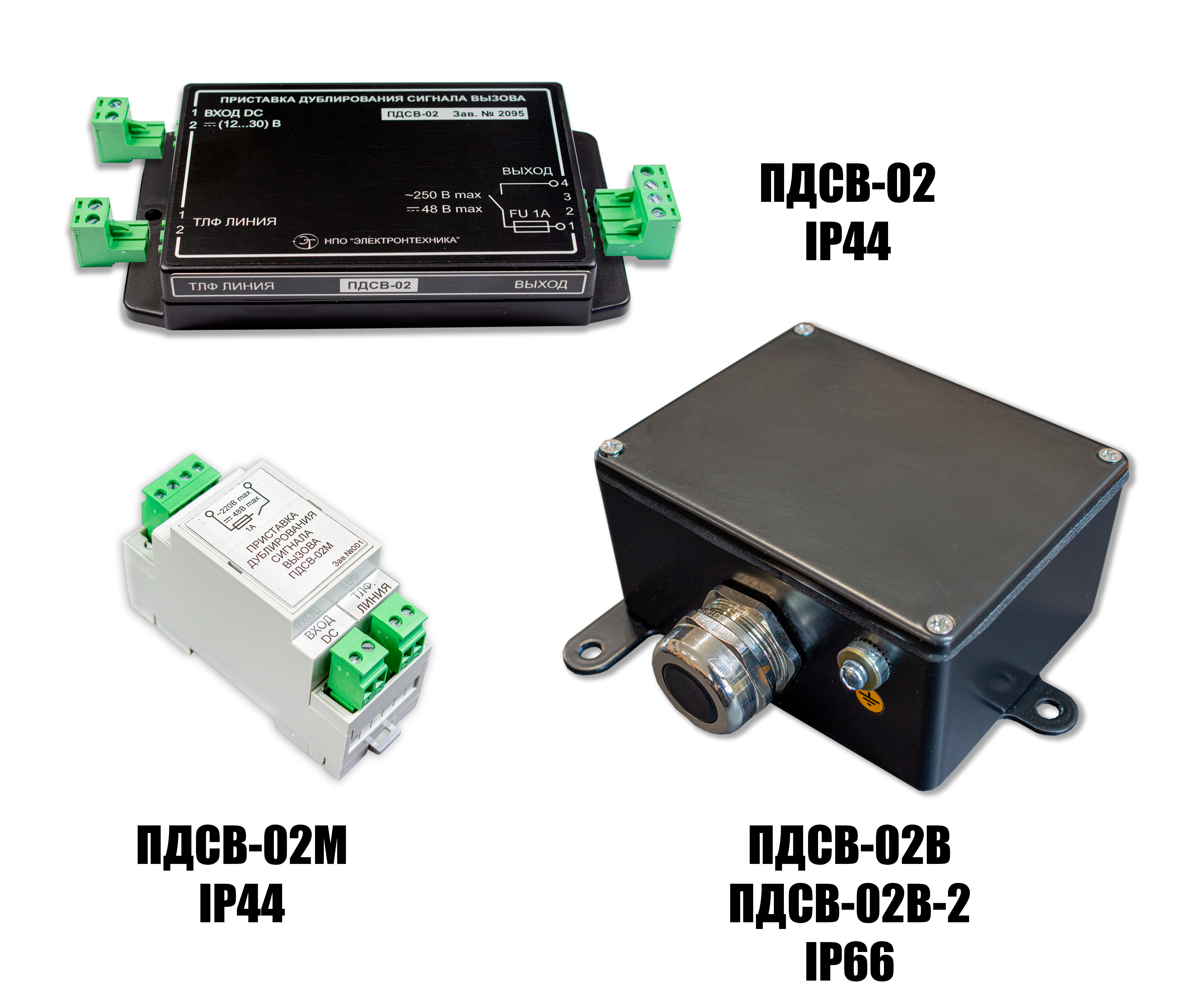

ПДСВ имеют исполнения в зависимости от степени защиты корпуса, климатического исполнения.

ПДСВ Климатическое исполнение Степень защиты корпуса Масса, кг, не более Габаритные размеры, мм, не более: Материал корпуса
ПДСВ‑02 УХЛ 4 IP44 0,12 127,0х71,6х20,5 ABS-пластик

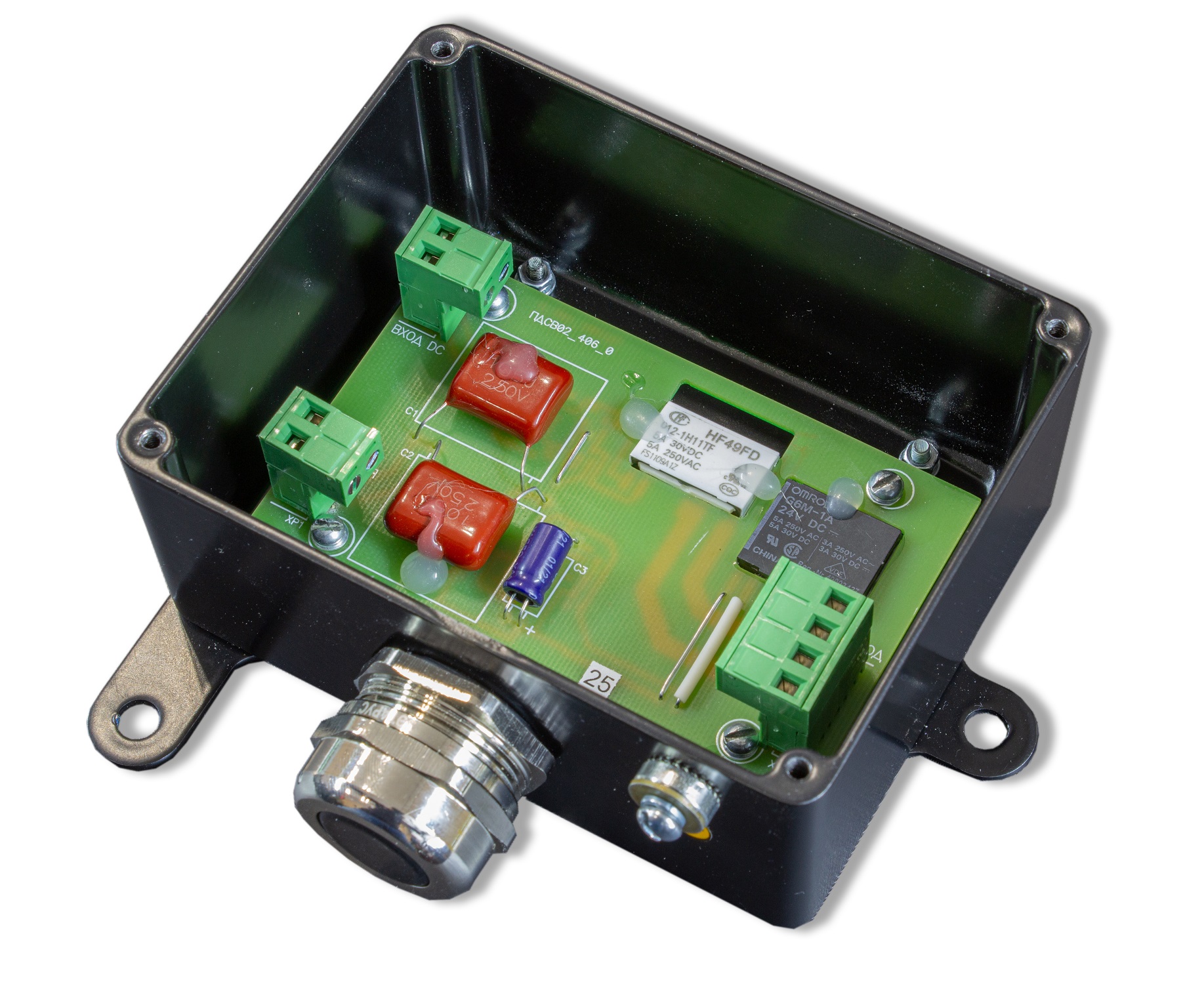

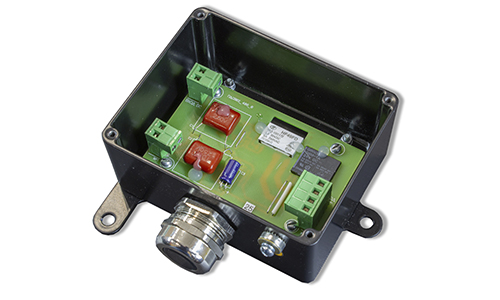

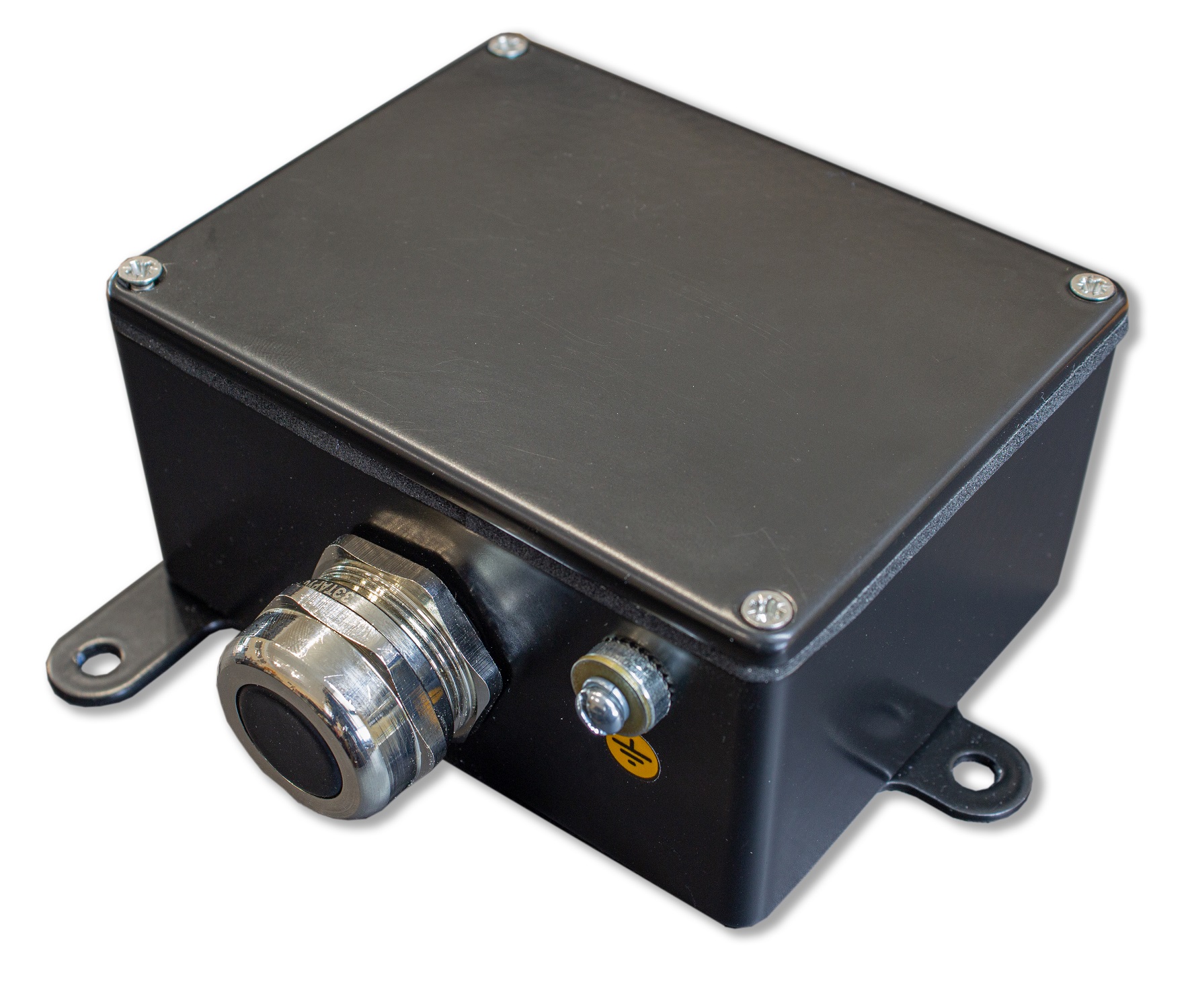

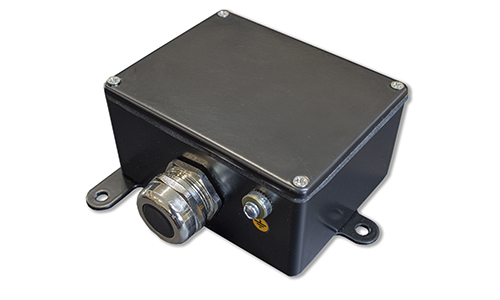

ПДСВ‑02В,
ПДСВ‑02В‑2
УХЛ 1* IP66 1,5 131х140х59 алюминий

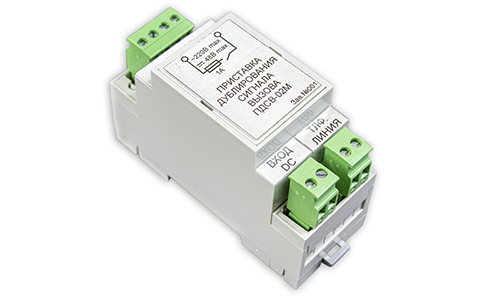

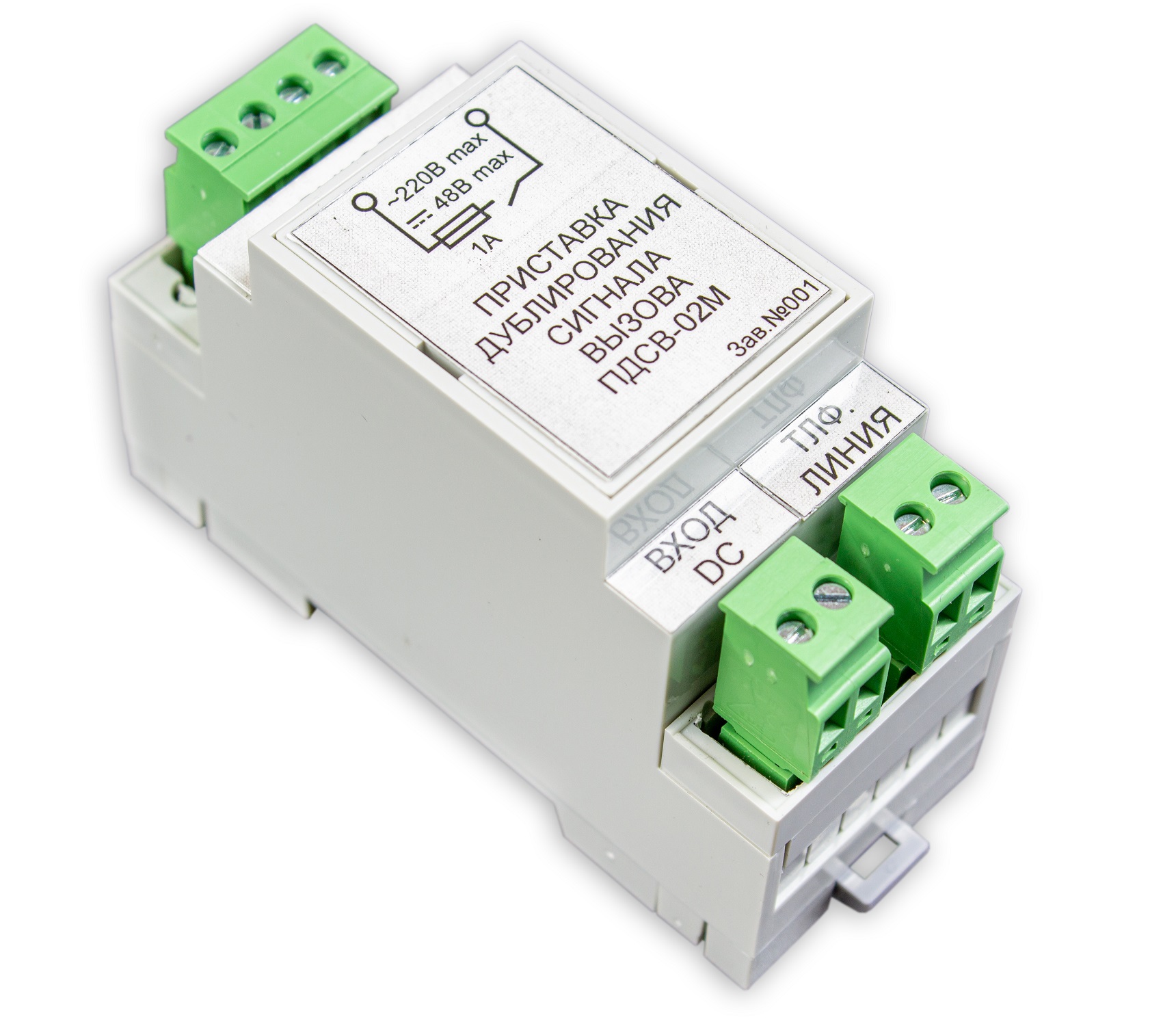

ПДСВ‑02М УХЛ 4** IP44 0,06 36,5х94,5х57,5 ABS-пластик
* - но для работы при температурах от минус 40 до +50°С
** – но для работы при температурах от минус 25 до +50°С
Пример записи обозначения в документации и при заказе:
Приставка дублирования сигнала вызова ПДСВ-02          ДРБА.468629.022
Приставка дублирования сигнала вызова ПДСВ-02В       ДРБА.468629.026
Приставка дублирования сигнала вызова ПДСВ-02В-2   ДРБА.468629.027
Приставка дублирования сигнала вызова ПДСВ-02М      ДРБА.468629.033
Наименование параметра, единица измерений
Диапазон коммутируемого напряжения, В:
  - переменного частотой 50 Гц 0-250
  - постоянного 0-48
Максимальный коммутируемый ток, А 1
Вход ПДСВ и диапазон напряжения, при котором обеспечивается срабатывание ПДСВ:
  - вход "ВХОД АС", переменное частотой (20-50) Гц, В 30-120
  - вход "ВХОД DC", постоянного, В 9-30
Диапазон входных токов, мА:
  - "ВХОД АС", в зависимости от амплитуды и частоты индукторного вызова 5-75
  - "ВХОД DС", не более: 12,5

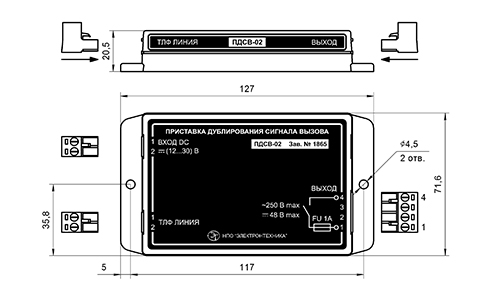

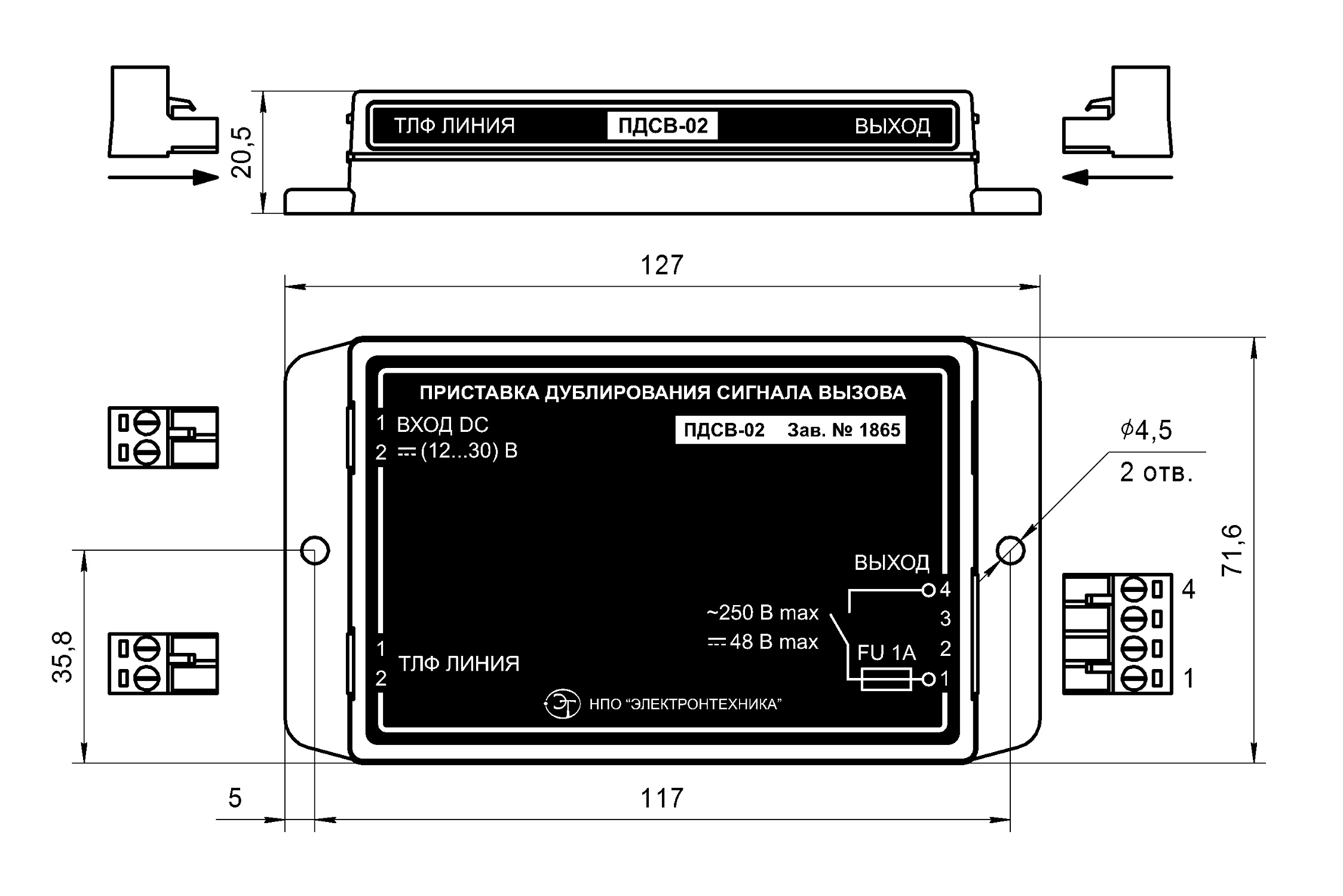

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПДСВ-02

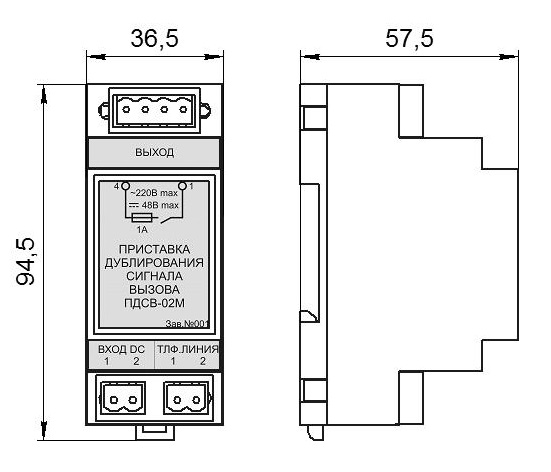

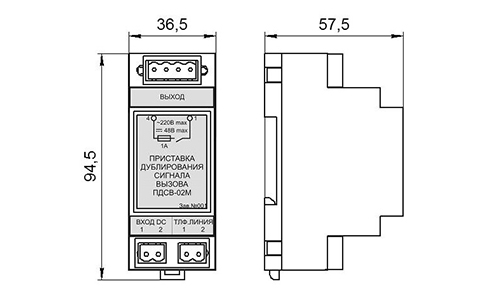

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПДСВ-02М

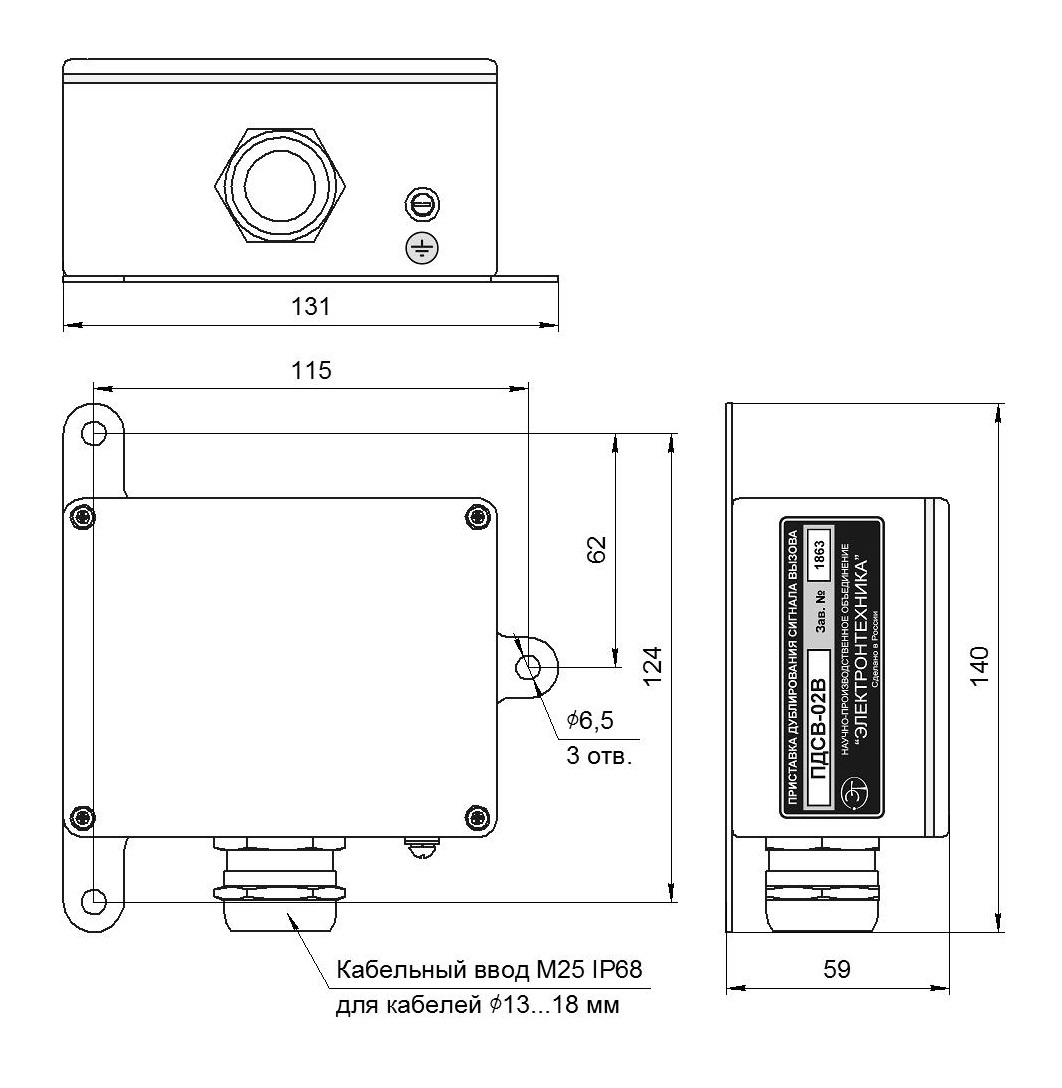

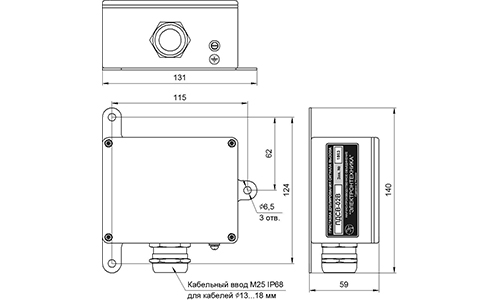

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПДСВ-02В

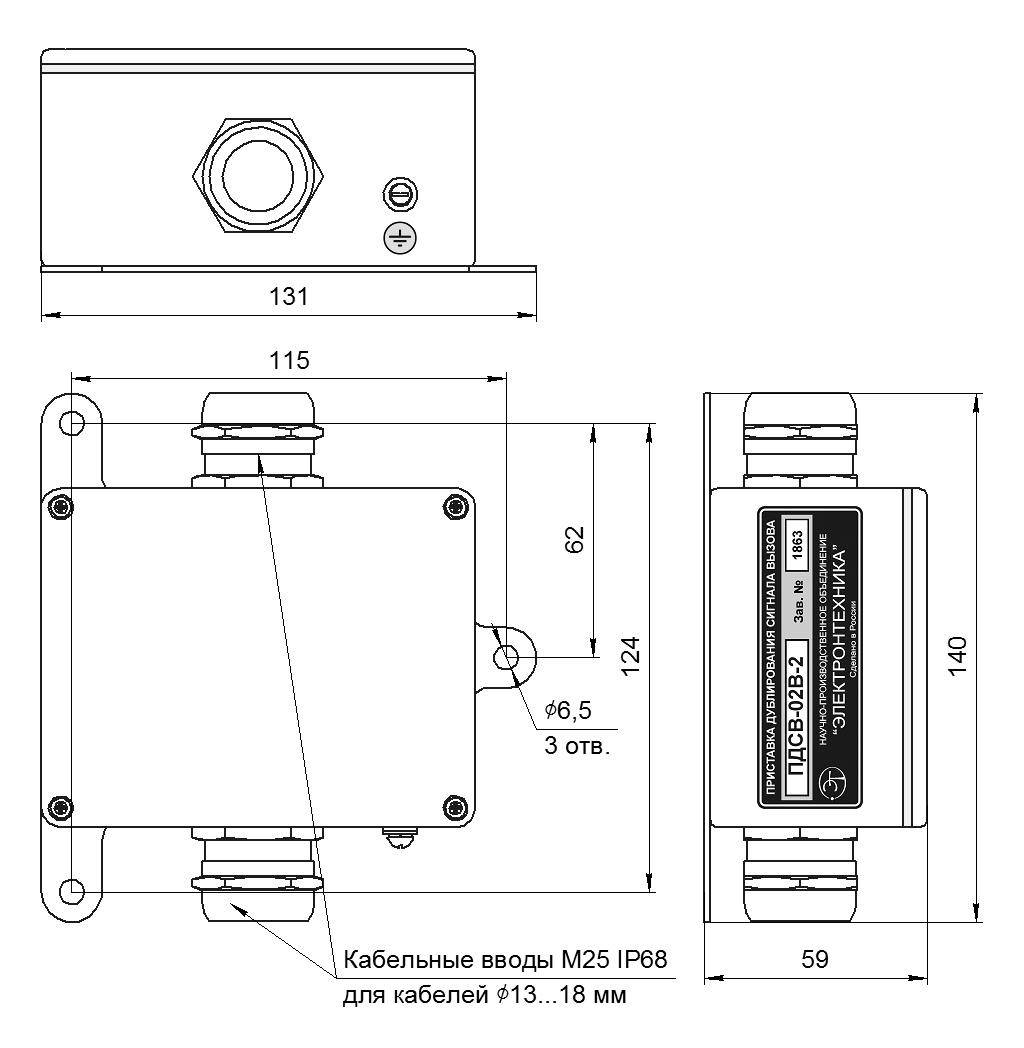

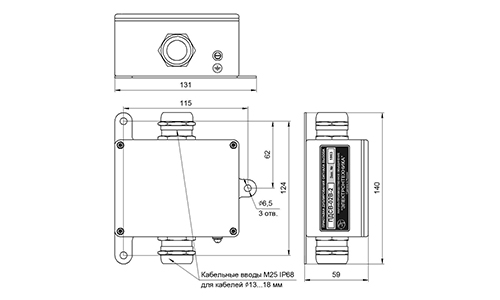

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПДСВ-02В-2

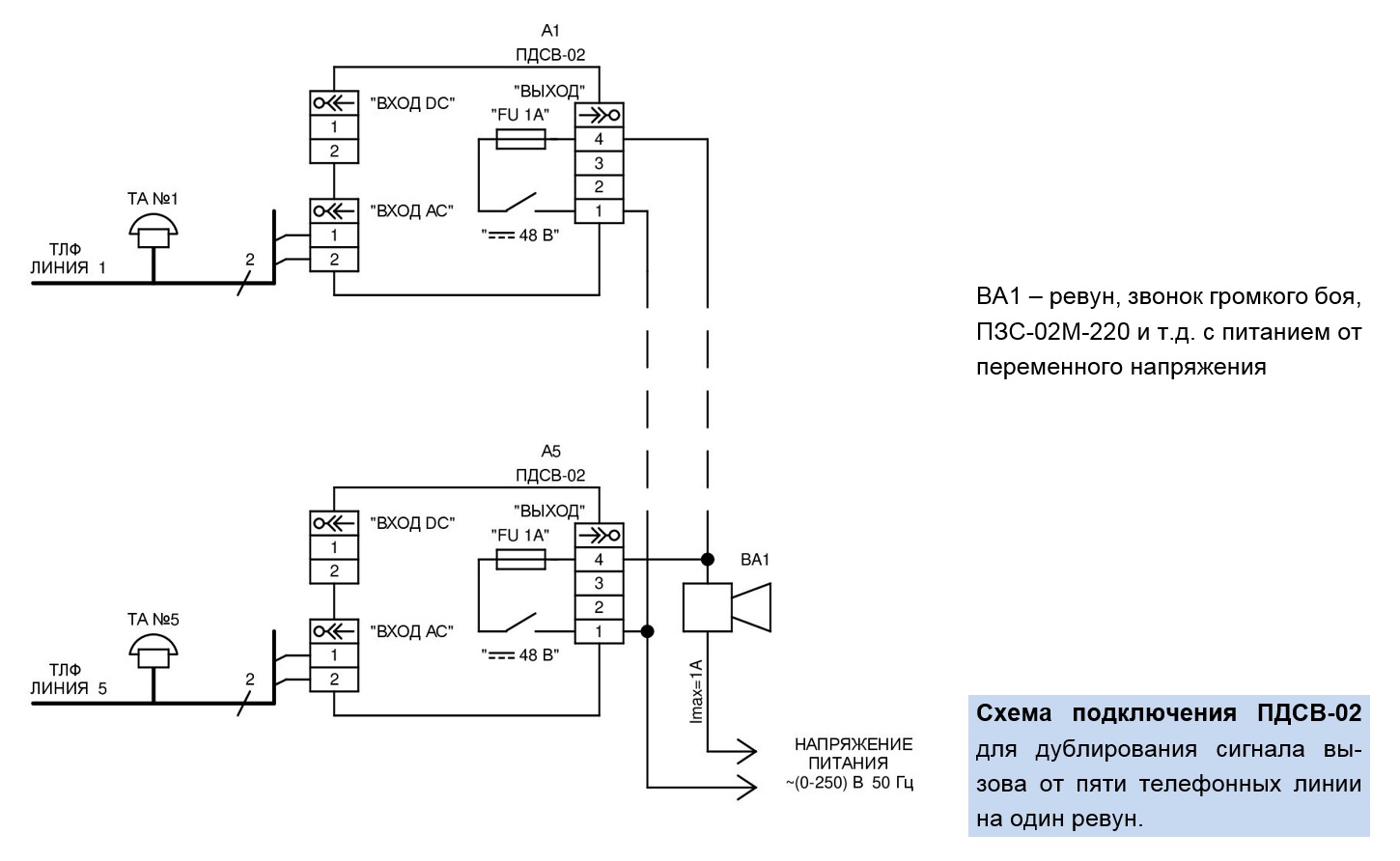

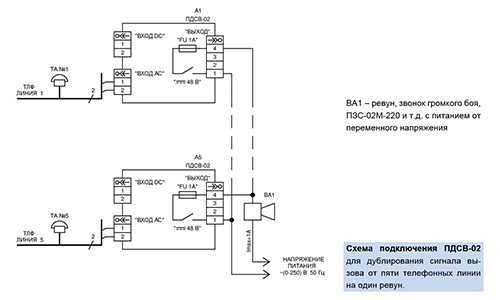

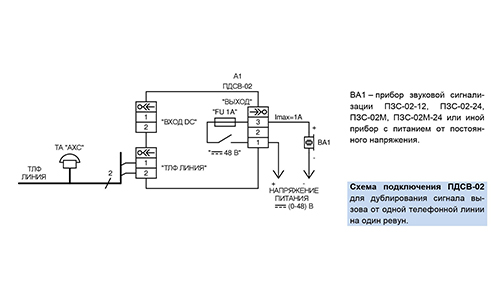

Схема подключения ПДСВ-02

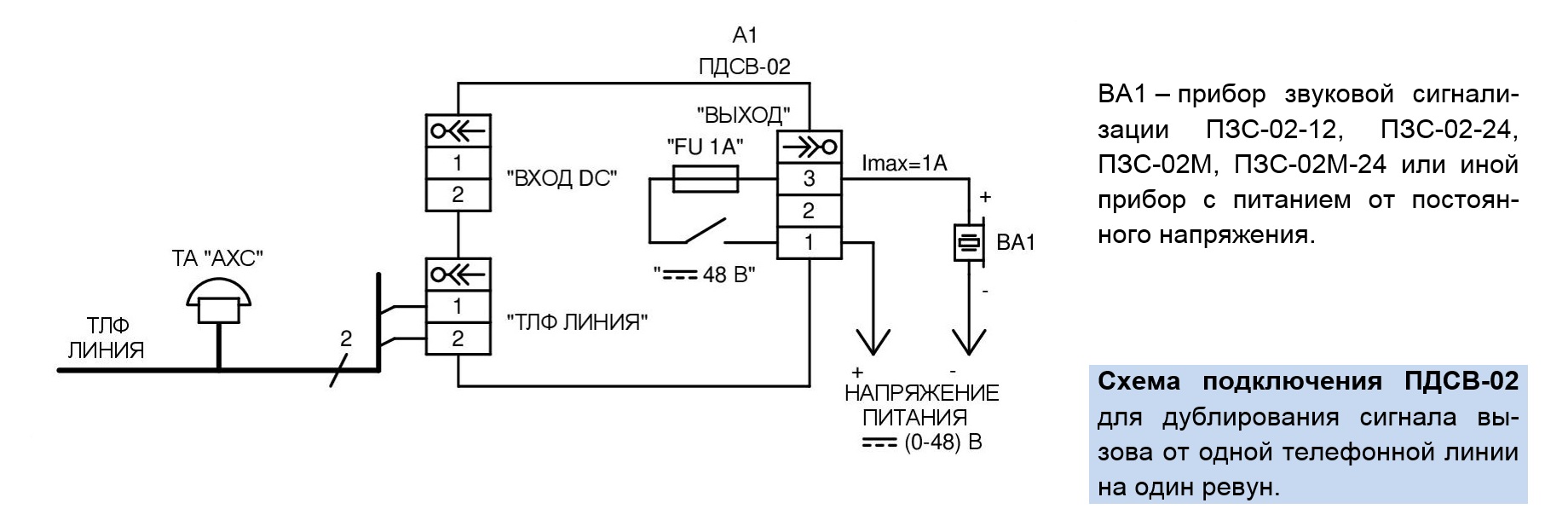

Схема подключения ПДСВ-02

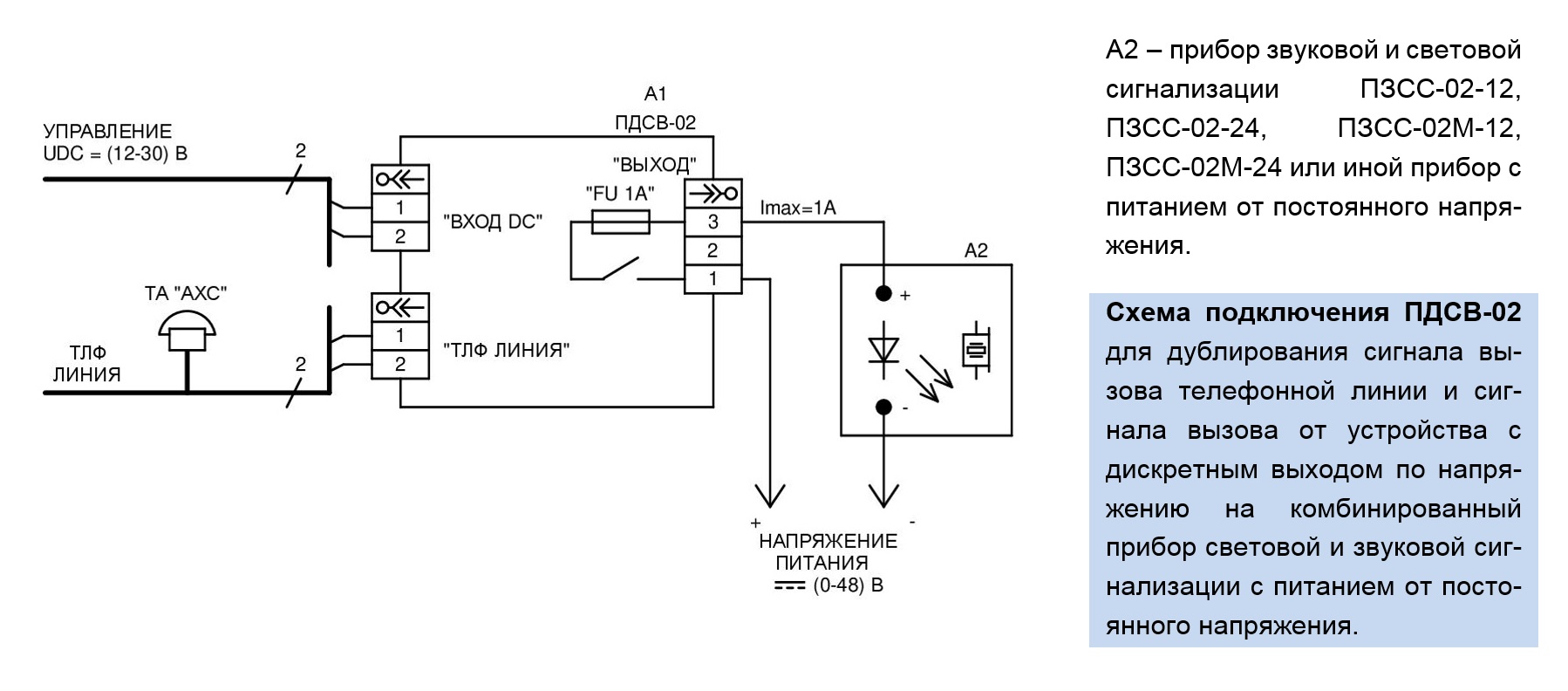

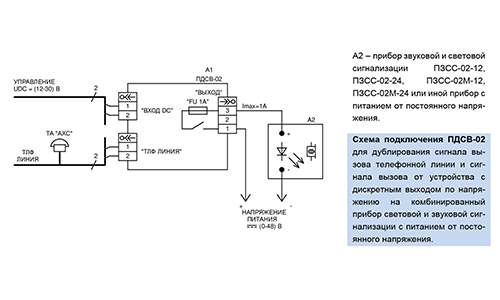

Схема подключения ПДСВ-02
