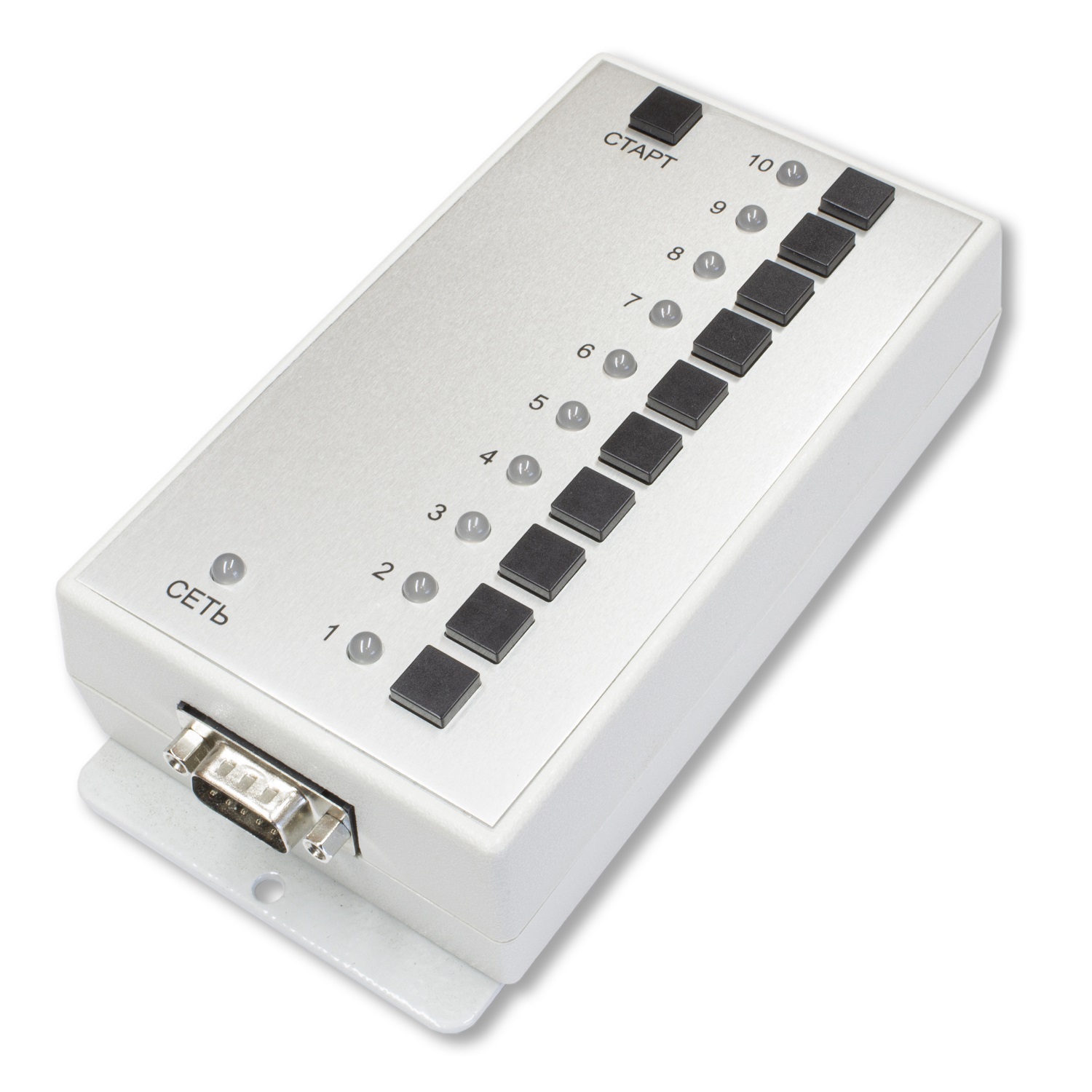

Блок управления резервом БУР (управляющий)

Блок управления резервом БУР (управляющий)

(БУР-У) предназначен для дистанционного управления подключением к линии поездной радиосвязи (ПРС) метрополитена основной или резервной стационарной радиостанции типа РС-46МЦ-Метро с индикацией подключённой радиостанции по каждой из 10 станций.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP30

Масса не более 0,4 кг

Габаритные размеры не более 160х83х43 мм

Пример записи обозначения в документации и при заказе:
Блок управления резервом БУР (управляющий) ДРБА.468383.010

БУР-У размещается на центральном диспетчерском посту и выполняет каждые две минуты опрос по двухпроводной симметричной линии блоков управления резервом БУР (исполнительный) (БУР-И) или панелей исполнительных и суммирования ПИС-2U-02 (ПИС), установленных на станциях метрополитена и выполняющих непосредственно подключение основной или резервной радиостанции к линии ПРС и антенно-фидерному устройству. При необходимости опрос БУР-И или ПИС производится по нажатию кнопки "СТАРТ" на БУР-У.

КОМПЛЕКТ ПОСТАВКИ

Изделие Кол-во
Блок управления резервом БУР (управляющий) 1 шт
Розетка на кабель DB-9F с корпусом 1 шт
Паспорт 1 экз
Тара упаковочная 1 шт
Наименование параметра Значение
Напряжение питания постоянного тока, В 12…30
Мощность потребления, Вт, не более 2
Максимальное количество опрашиваемых блоков управления БУР-И или ПИС, шт 10
Период опроса БУР-И или ПИС, мин 2

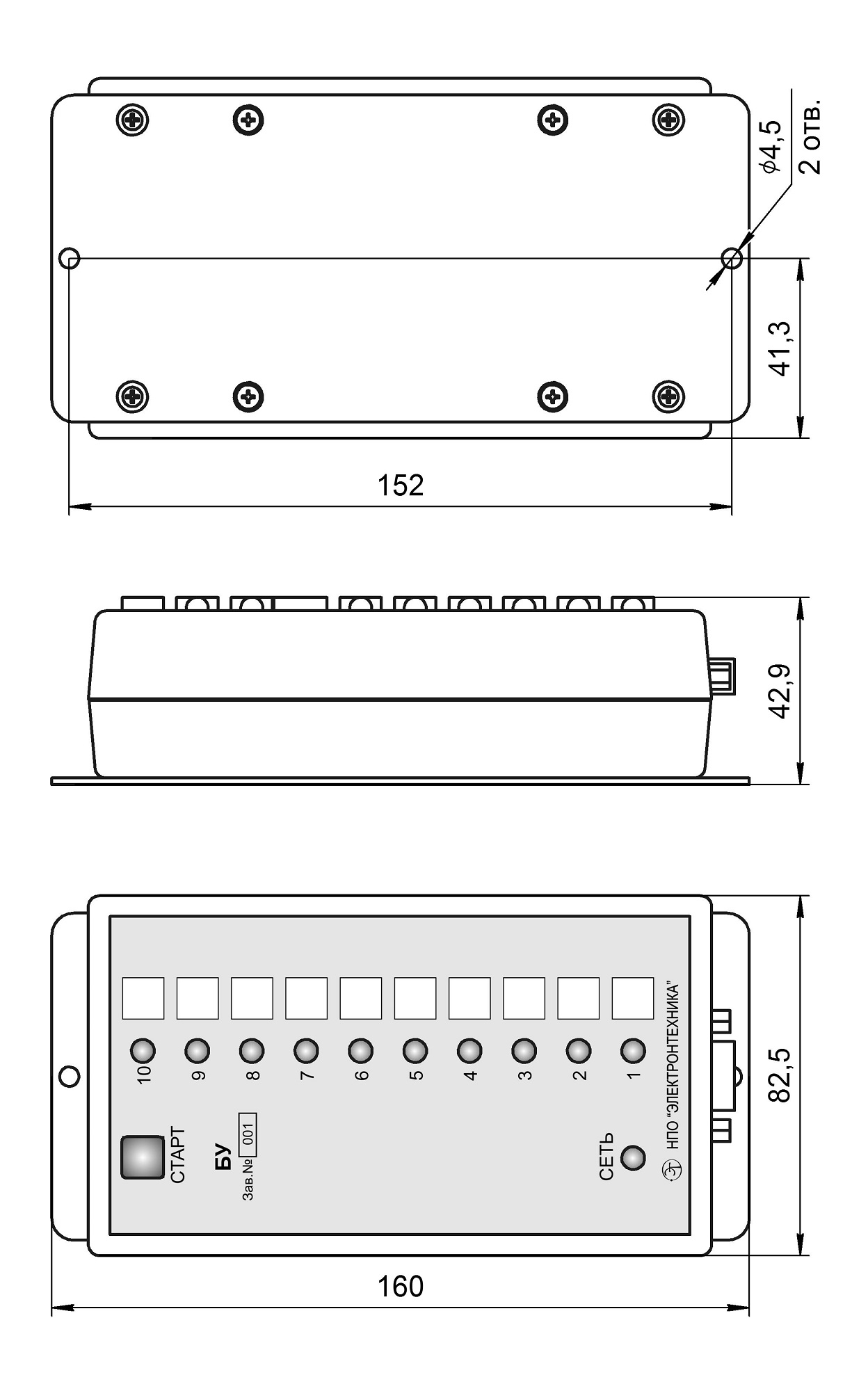

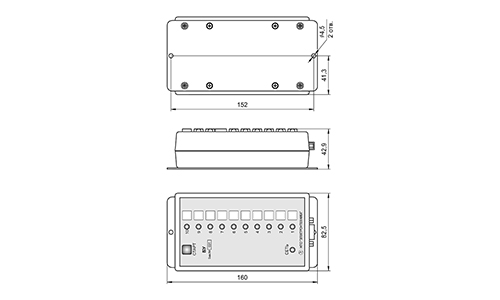

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ БУР

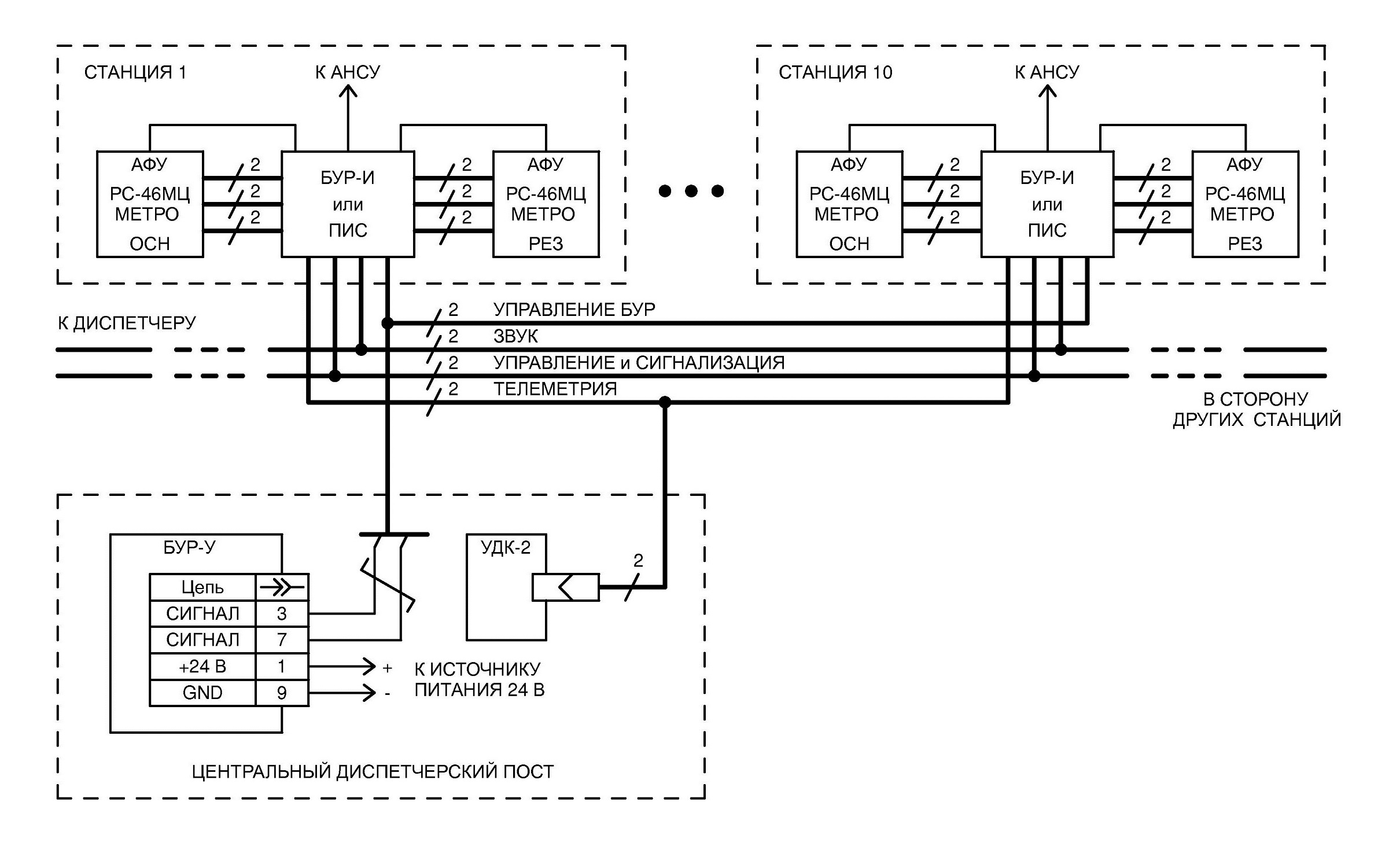

Схема подключения БУР
