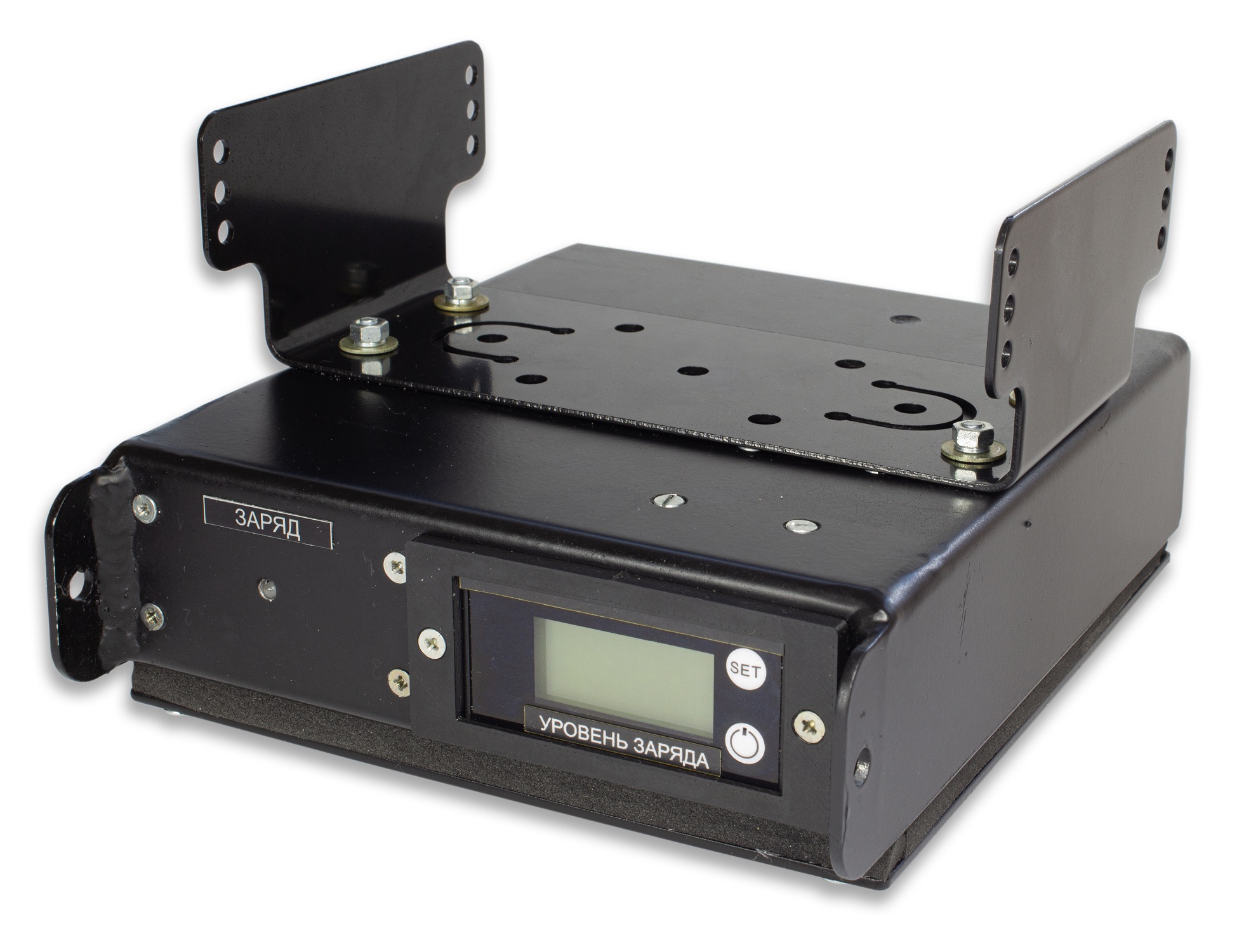

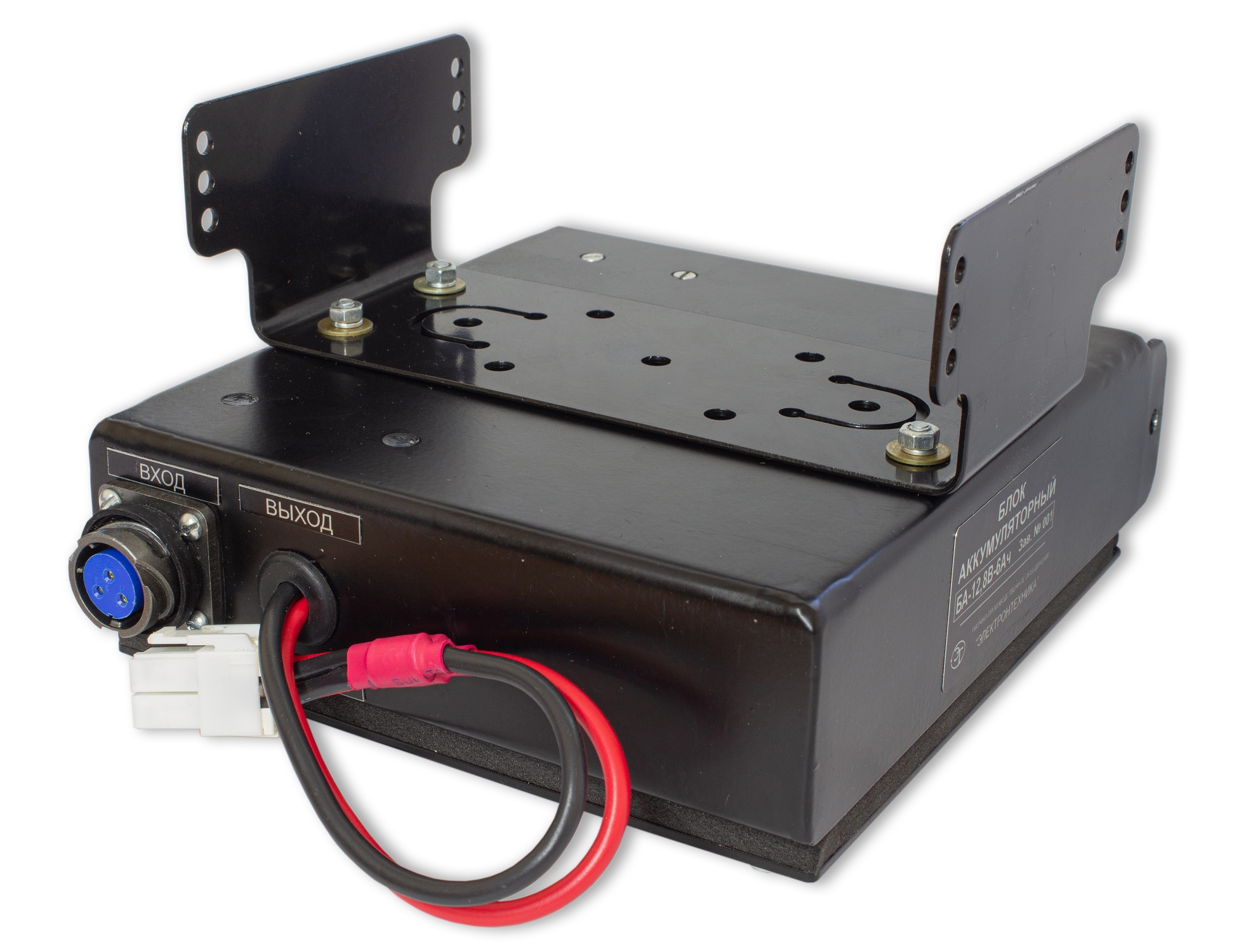

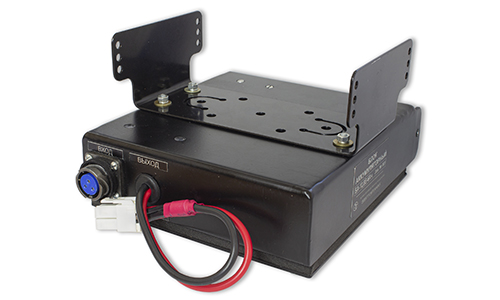

Блок аккумуляторный БА-12,8В-6Ач

Блок аккумуляторный БА-12,8В-6Ач

(БА) предназначен для автономного питания трансивера Yaesu FT-891 при технологических проверках поездной радиосвязи метрополитена.

Трансивер устанавливается на кронштейн БА и крепится четырьмя винтами из комплекта поставки трансивера. Для переноски БА с трансивером имеется ремень с держателем микрофона МН-31.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP54

Масса не более 2,4 кг

Габаритные размеры не более 203х110х158 мм

Пример записи обозначения в документации и при заказе:
Блок аккумуляторный БА-12,8В-6Ач ДРБА.563551.001

КОМПЛЕКТ ПОСТАВКИ

Изделие Кол-во
Блок аккумуляторный БА-12,8В-6Ач 1 шт
Кабель FQ18-FQ18 1 шт
Ремень с держателем микрофона MH-31 1 шт
Паспорт 1 экз
Тара упаковочная 1 шт
Изделие Кол-во
Напряжение питания постоянного тока, В 10…30
Ток потребления, А, не более 5
Номинальное выходное напряжение, В 12,8
Емкость аккумулятора, Ач 6
Выходное напряжение, В 9,5...13,4
Выходное напряжение при подключенном блоке питания, В 14,6
Выходной ток, А, не более 17
Выходной ток при подключенном блоке питания, А, не более 20

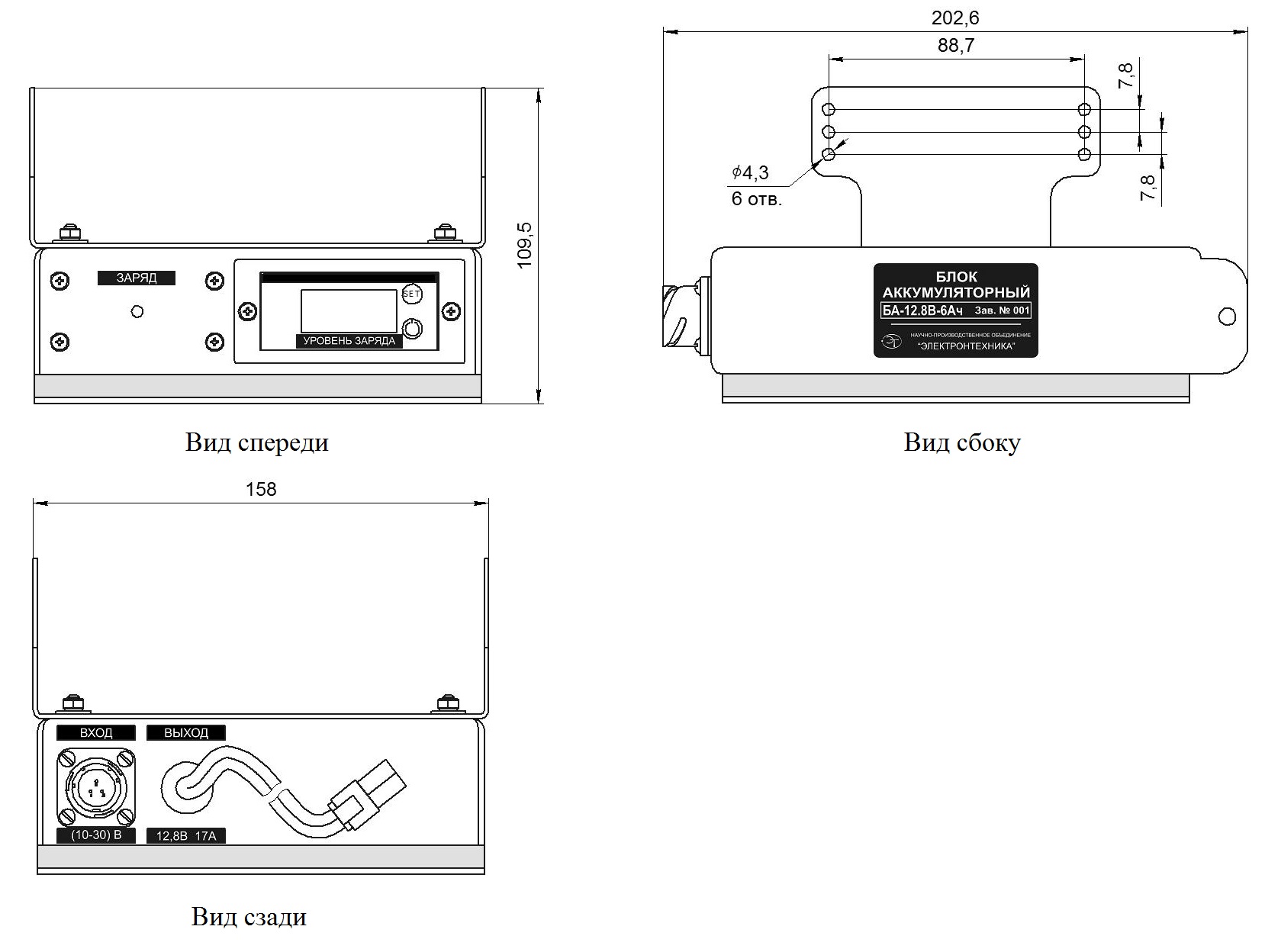

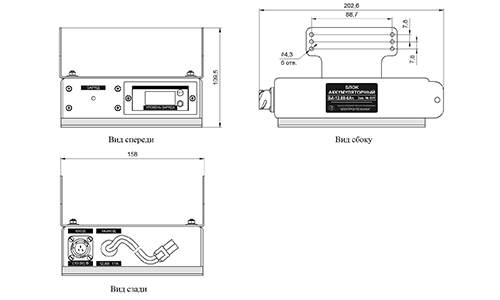

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ БУР

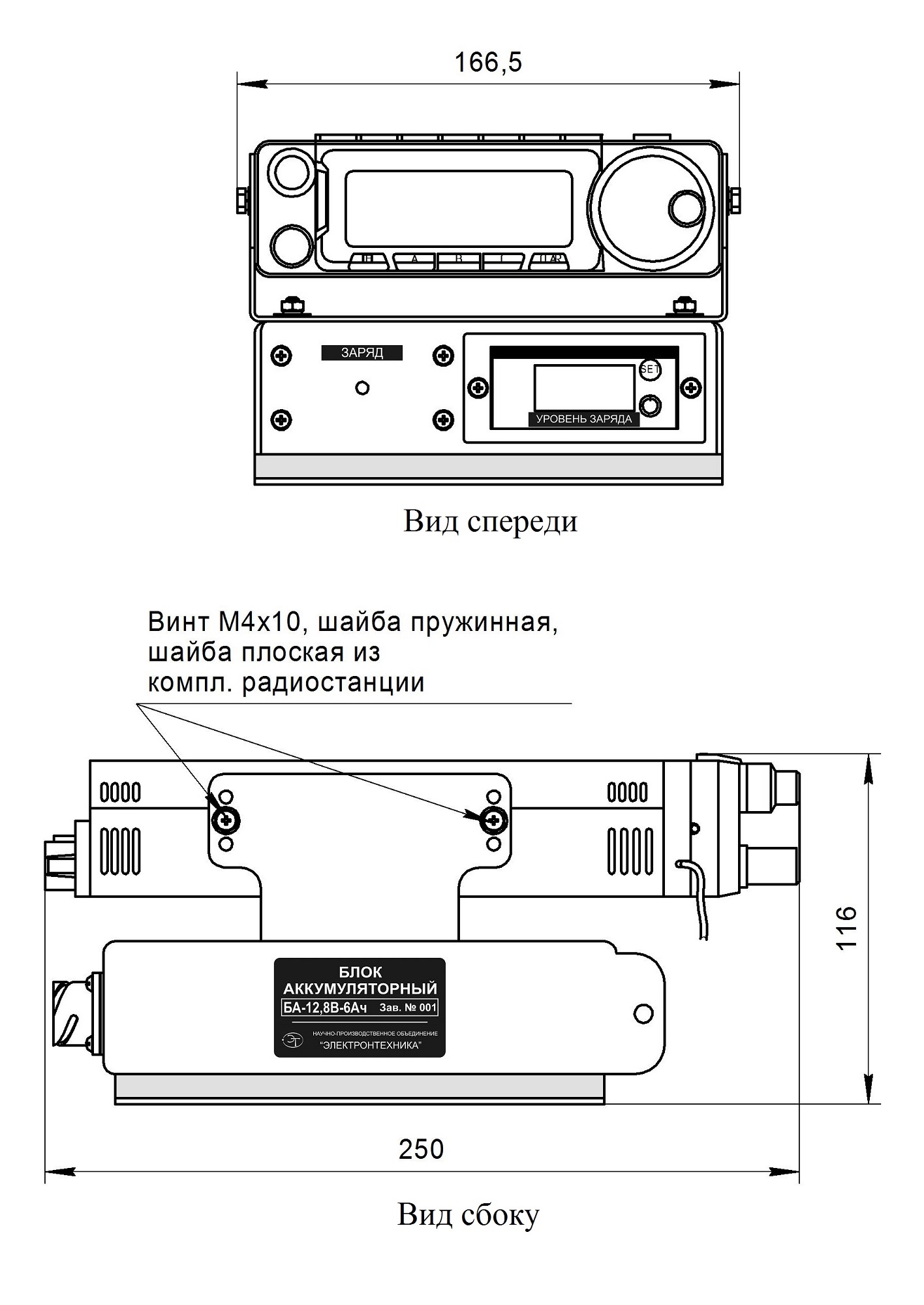

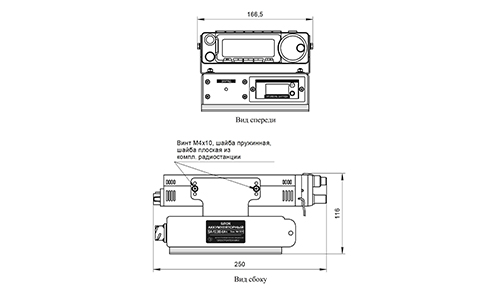

ПРИМЕР УСТАНОВКИ ТРАНСИВЕРА

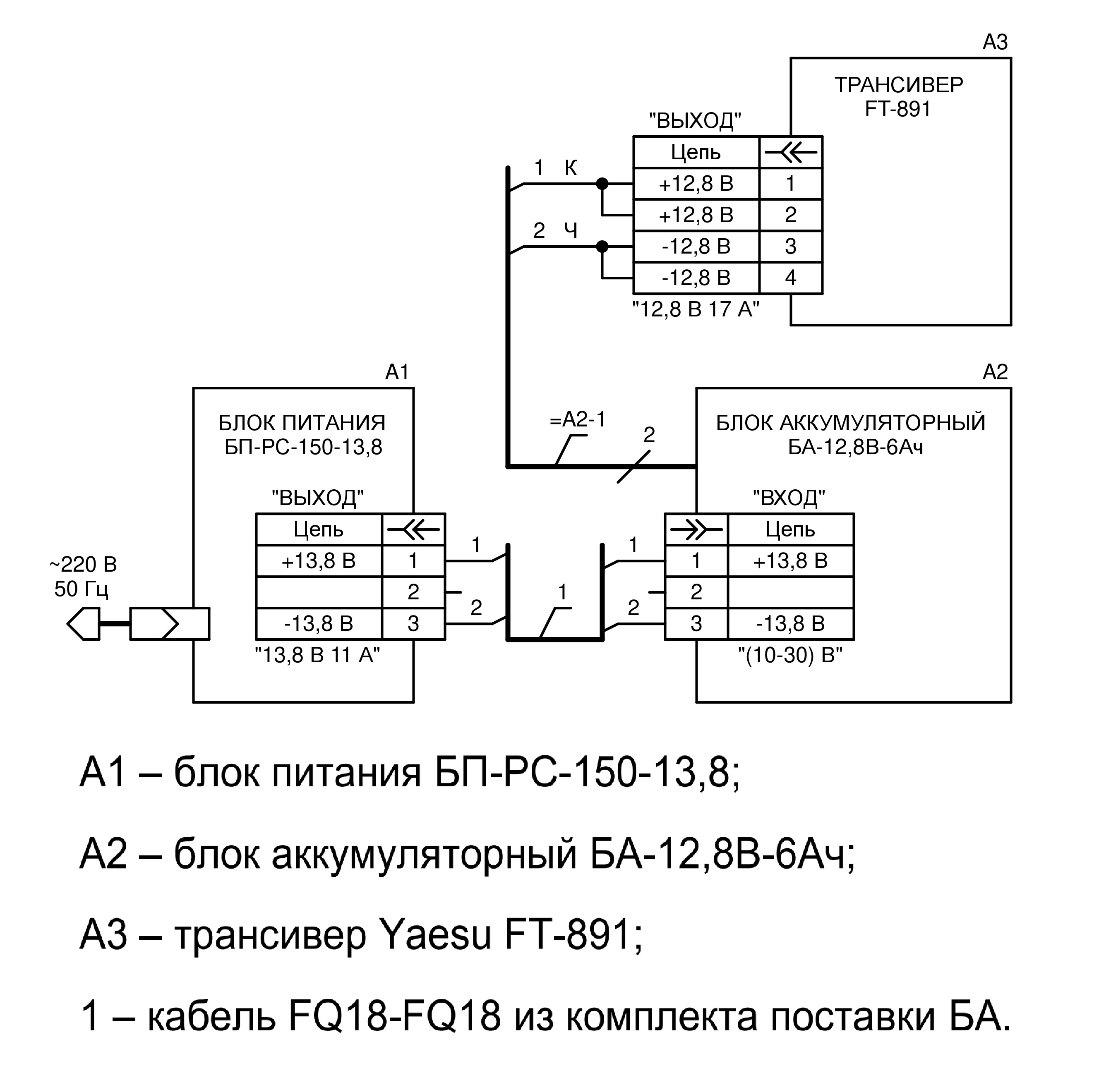

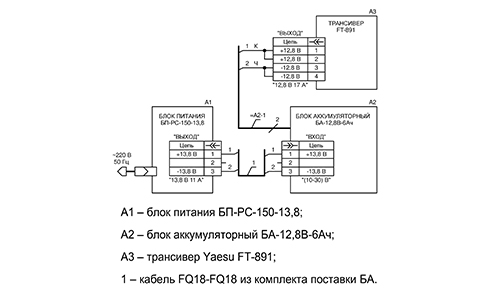

Схема подключения БУР
