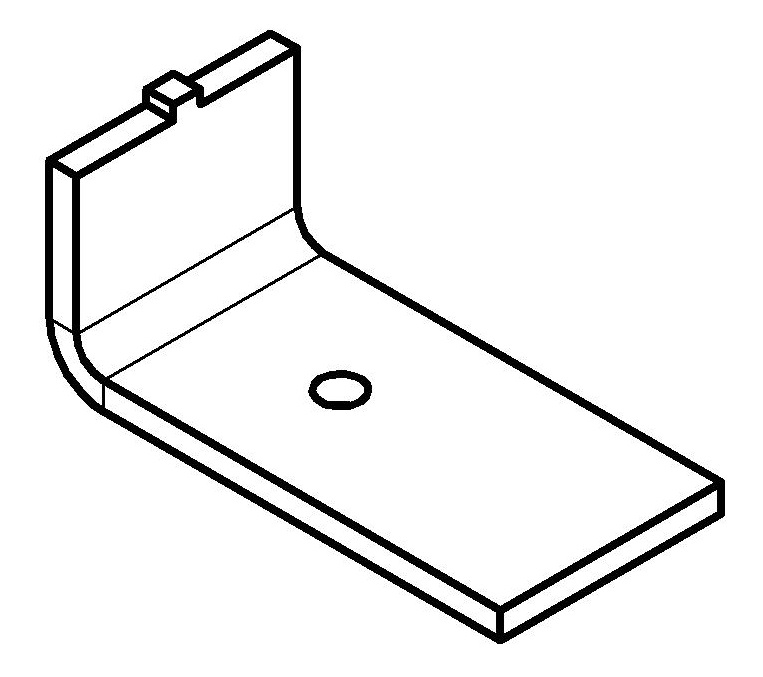

Прижим угловой ПУ-тип 1

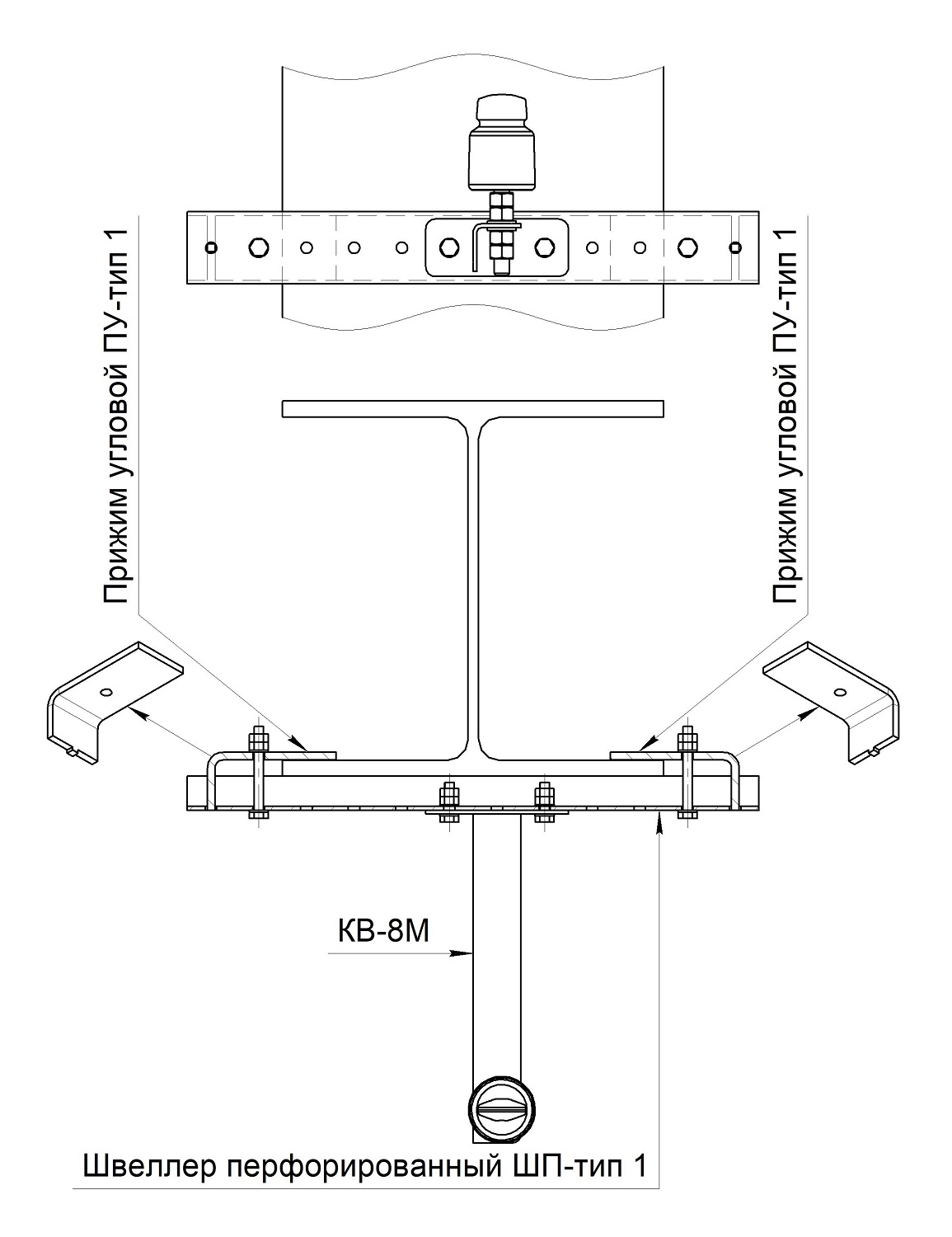

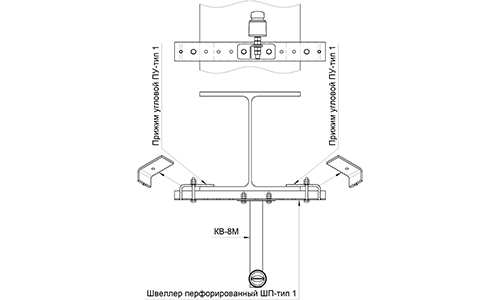

(прижим) предназначен для крепления швеллера перфорированного ШП-тип 1 к несущим конструкциям.

Масса от 0,75 до 1,4 кг в зависимости от высоты

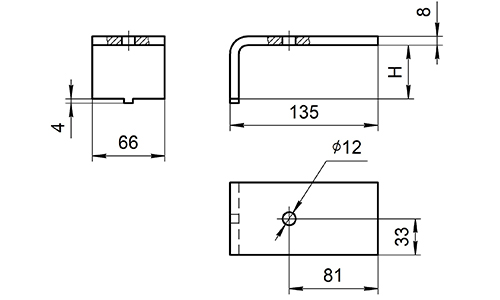

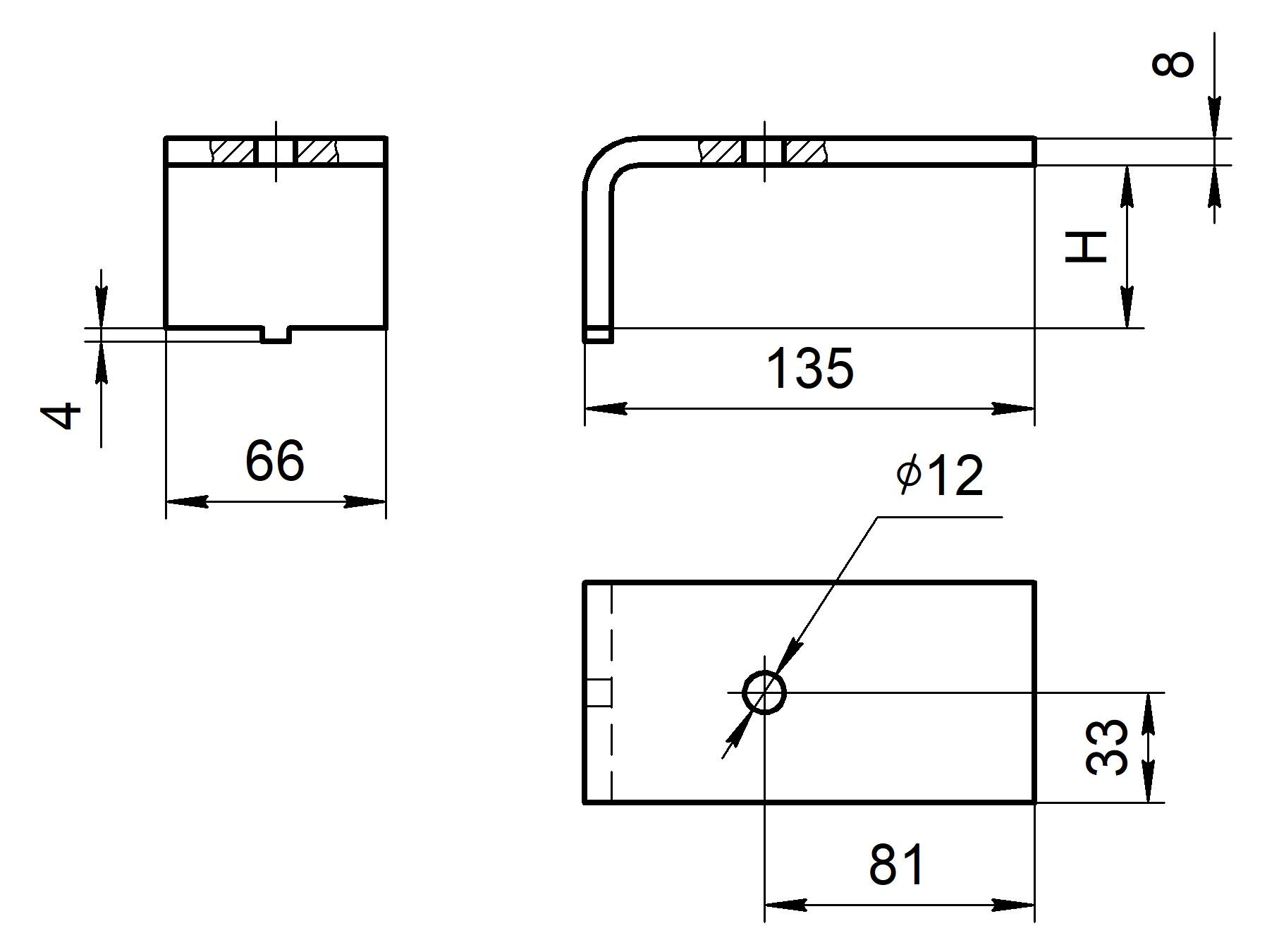

Габаритные размеры не более 66хHх135 мм, где

Н - высота прижима в мм: 35, 40, 45 ... 165

Цвет - RAL 7035

Пример записи в документации и при заказе:

Пример записи в документации и при заказе		Описание
Прижим угловой ПУ‑тип 1.55‑ОЦ БРМТ.746112.049		Прижим угловой из оцинкованной стали с полимерным покрытием, высота прижима - 55 мм.
Прижим угловой ПУ‑тип 1.105‑НЕРЖ БРМТ.746112.049		Прижим угловой из нержавеющей стали с полимерным покрытием, высота прижима - 105 мм.

Прижим имеет исполнения в зависимости от высоты и материала прижима - нержавеющая сталь или оцинкованная сталь.

Во избежание коррозии при эксплуатации выбор материала прижима производить согласно ГОСТ 9.005-72.

КОМПЛЕКТ ПОСТАВКИ
Прижим угловой ПУ-тип 1	1 шт.
Болт М10хL, где L - длина болта в зависимости от высоты прижима	1 шт.
Гайка М10	2 шт.
Шайба 10	2 шт.

ОБОЗНАЧЕНИЕ:

Прижим угловой ПУ‑тип 1	.	H	-	X	БРМТ.746112.049
1		2		3	4

Поле		Описание
1		Наименование
2		H - высота прижима в мм: 35, 40, 45 … 165

Поле		Описание
3		Материал прижима: НЕРЖ - нержавеющая сталь ОЦ - оцинкованная сталь
4		Обозначение
