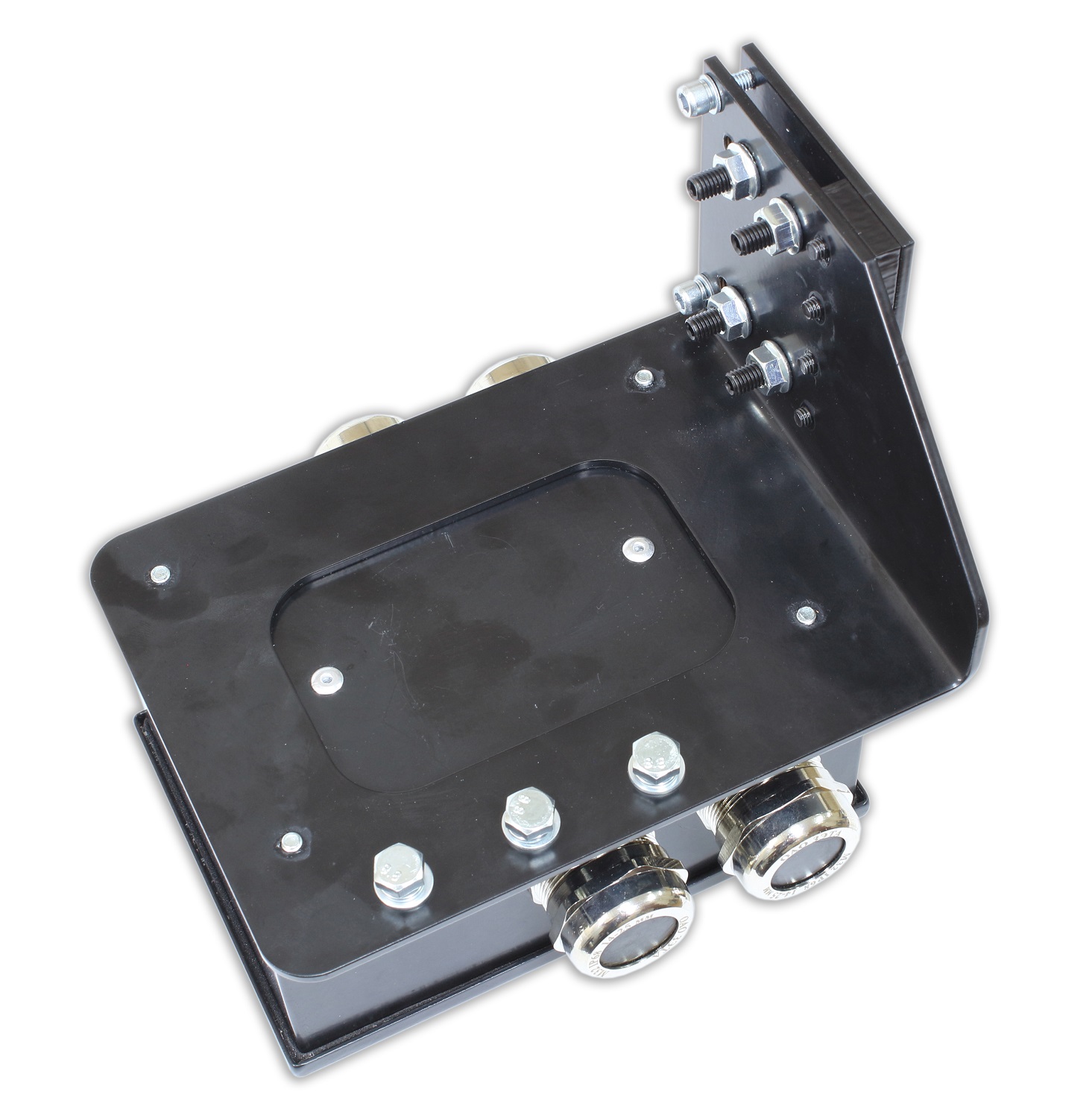

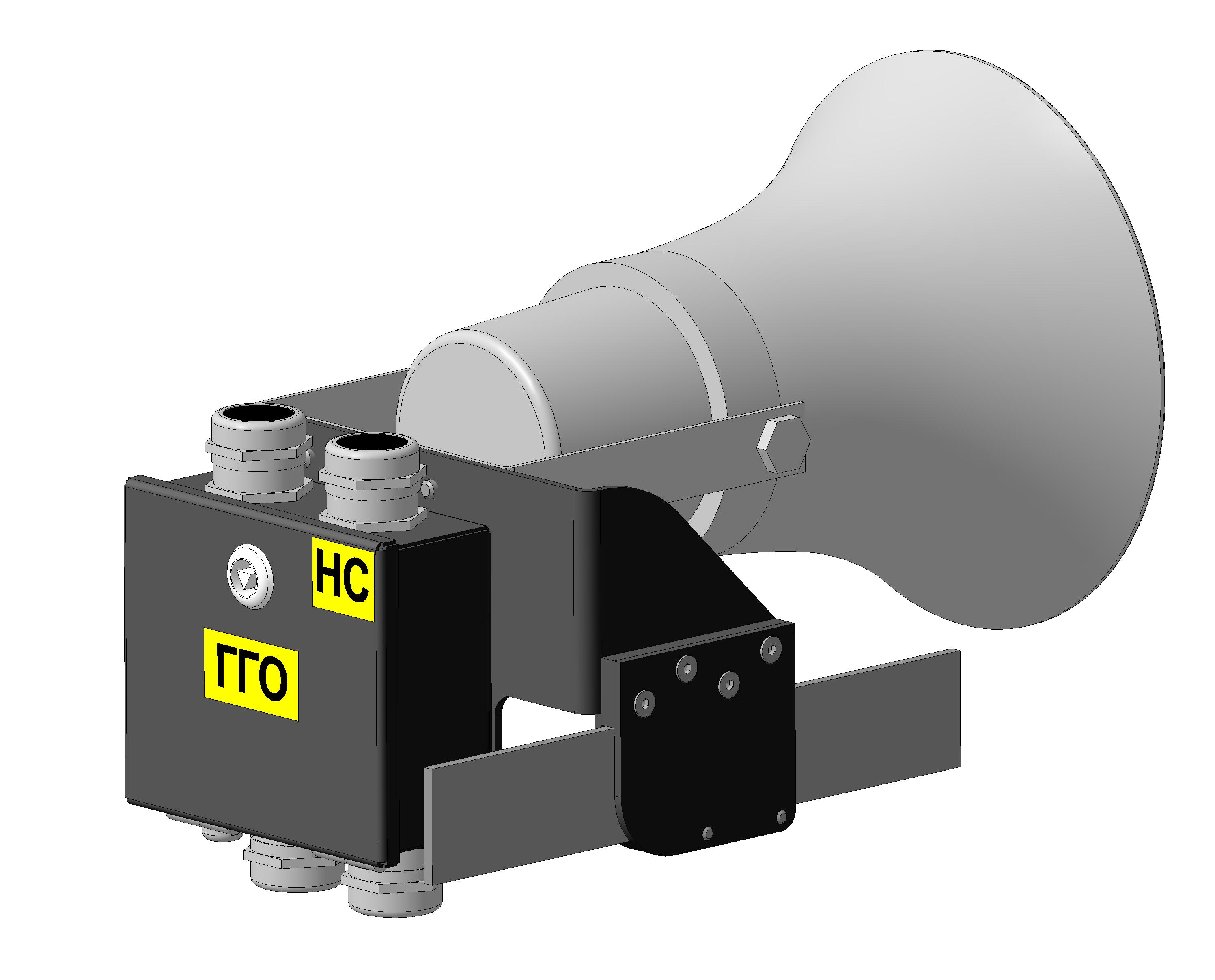

Кронштейн громкоговорителя ГР–1

Кронштейн громкоговорителя ГР–1

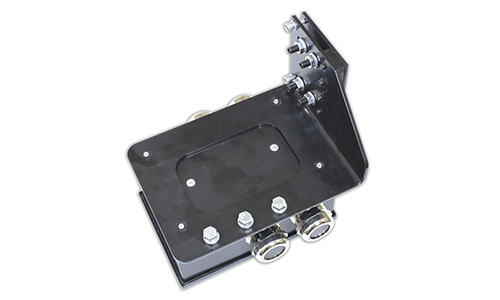

(кронштейн) предназначен для установки на него и подключения к линии громкоговорящего оповещения (ГГО) рупорного громкоговорителя типа ГР-10.02, ГР-25.02, ГР-50.02 или ГР-100.02.

Кронштейн крепится в тоннелях метрополитена на полосе освещения с использованием 4-х остроконечных установочных винтов М8х20.

Климатическое исполнение – У1

Степень защиты корпуса КС – IP66

Габаритные размеры не более 225х179х200 мм

Масса не более 3,6 кг

Материал кронштейна – сталь оцинкованная

Цвет полимерного покрытия – RAL9005 чёрный матовый

Пример записи обозначения в документации и при заказе:
Пример записи в документации и при заказе Типоразмер
клеммы
Количество
клемм, шт.
Кронштейн громкоговорителя ГР-1-4 БРМТ.301569.001 4 4
Кронштейн громкоговорителя ГР-1-6 БРМТ.301569.001 4 6
Кронштейн громкоговорителя ГР-1-8 БРМТ.301569.001 4 8
Кронштейн громкоговорителя ГР-1-10 БРМТ.301569.001 2,5 10
Кронштейн громкоговорителя ГР-1-12 БРМТ.301569.001 2,5 12
Кронштейн громкоговорителя ГР-1-14 БРМТ.301569.001 2,5 14

Громкоговоритель крепится на кронштейне тремя болтами из комплекта поставки. Громкоговоритель в комплект поставки не входит.

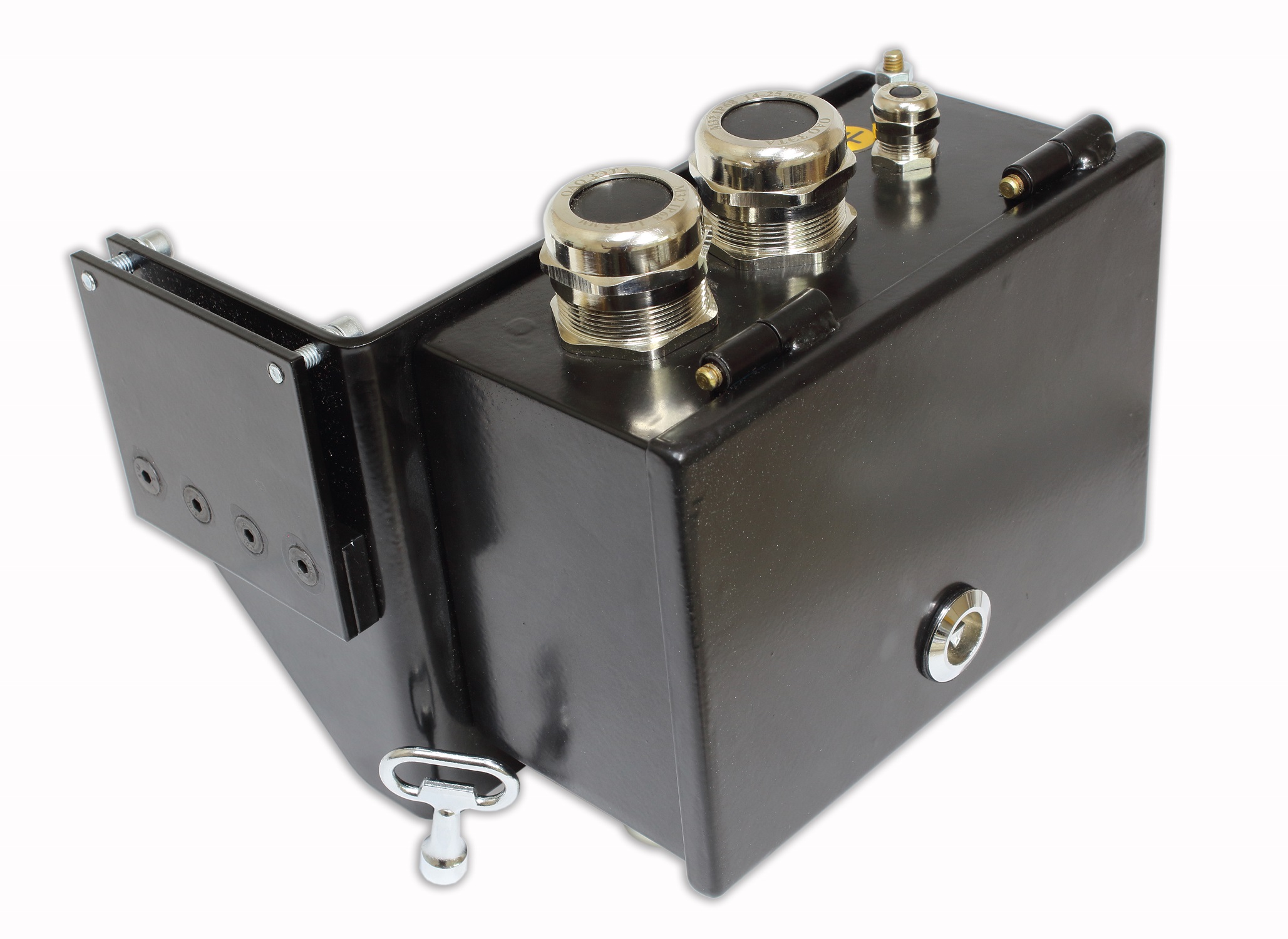

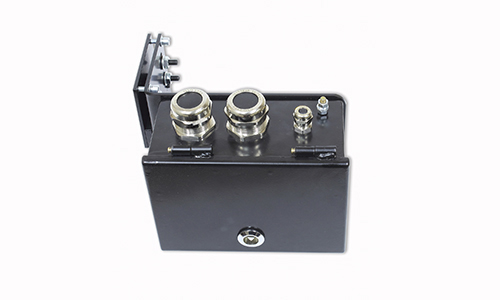

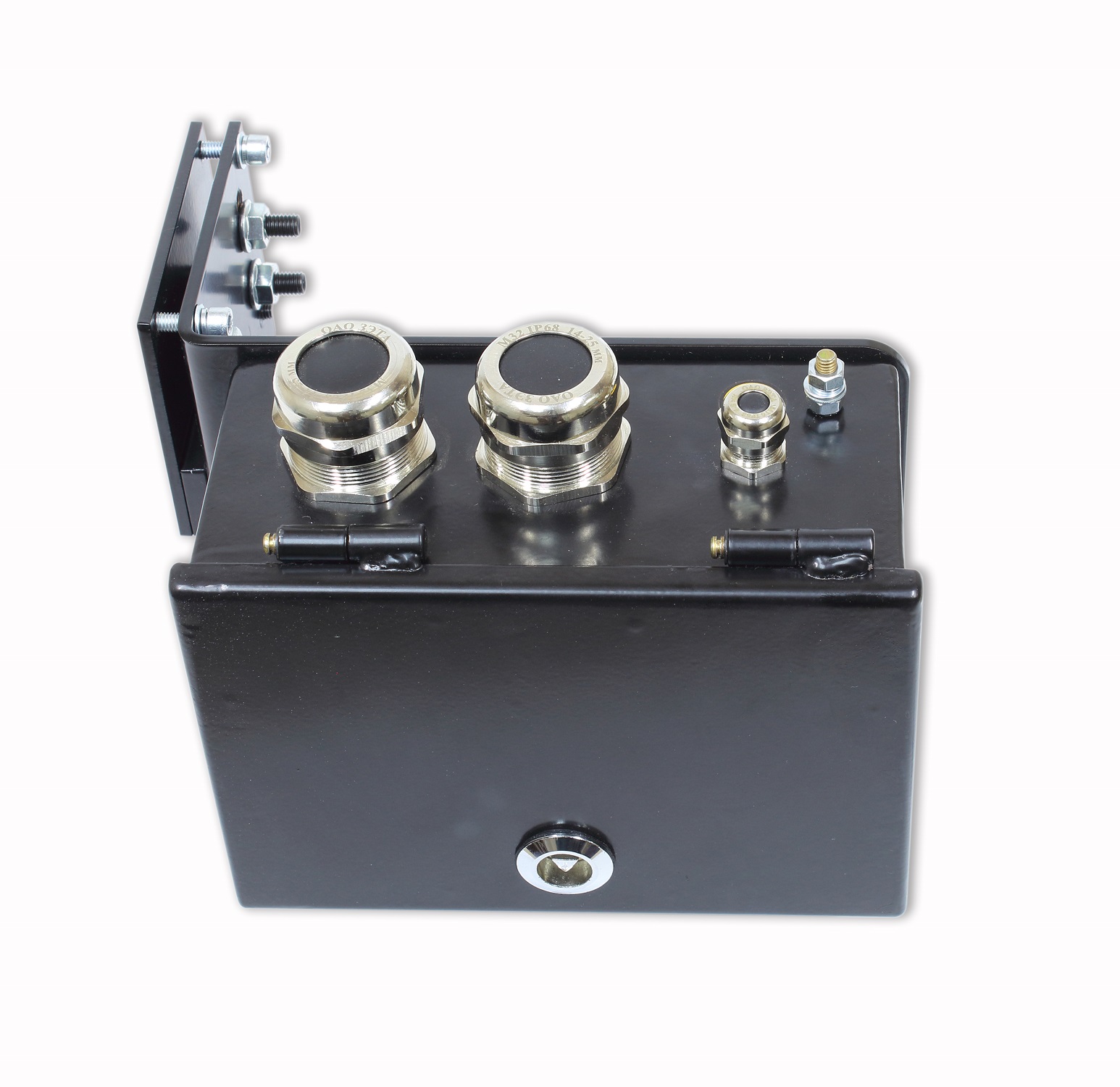

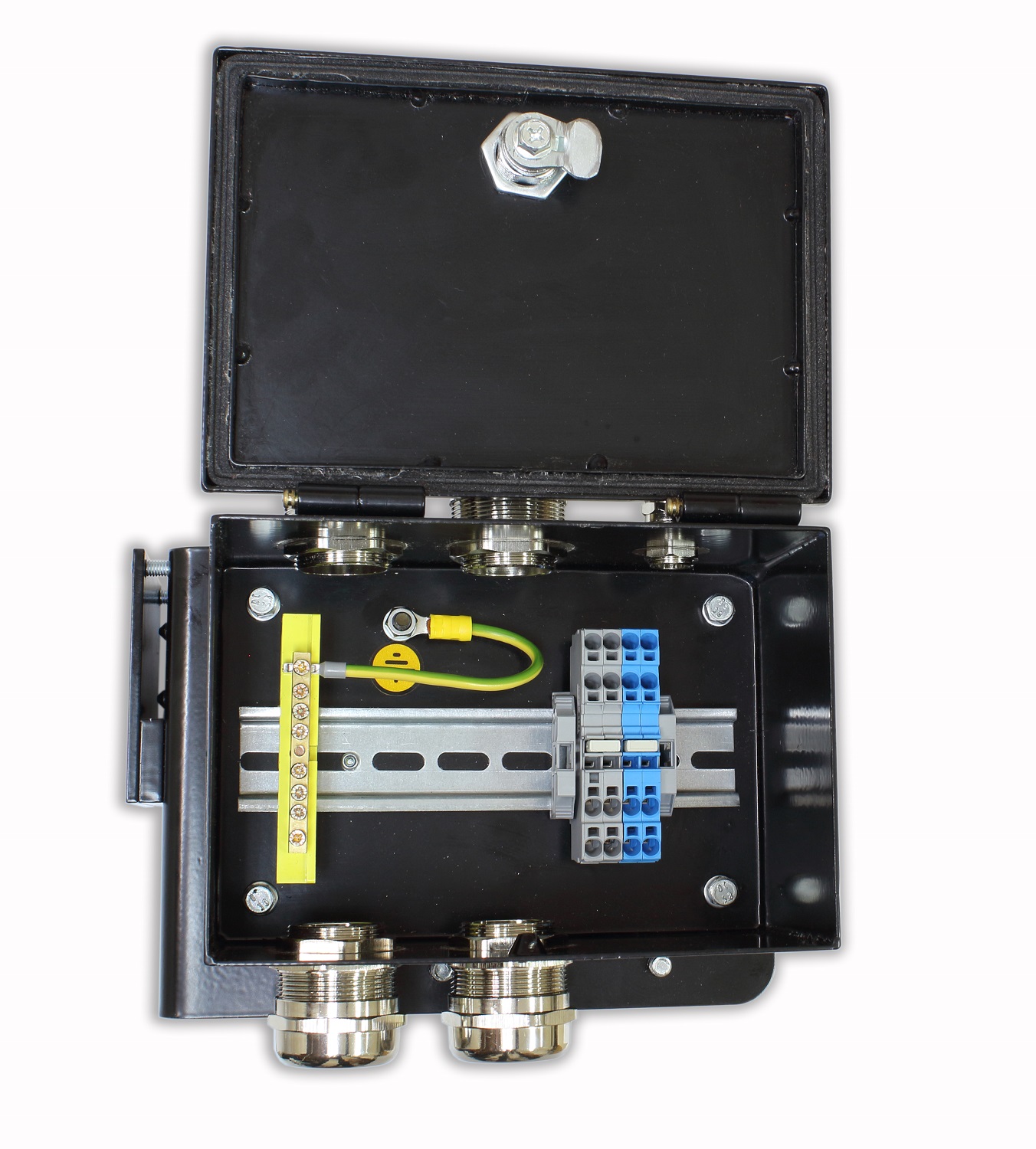

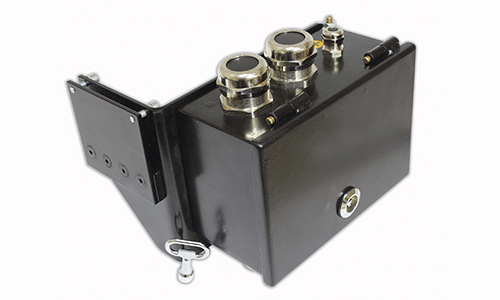

На кронштейне установлена коробка соединительная (КС) для подключения громкоговорителя и линии громкоговорящего оповещения (ГГО).

КС имеет:

  • металлические кабельные вводы с заглушками со степенью защиты IP68;
  • несъёмную крышку, закреплённую на поворотных петлях, открывающуюся вниз;
  • замок с трёхгранным ключом для фиксации крышки в закрытом положении;
  • болт заземления М6 снаружи для заземления;
  • шину заземления внутри для заземления дренажных проводов кабелей;

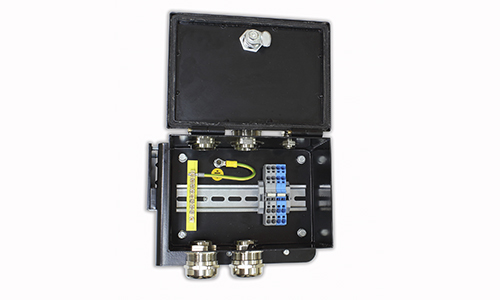

  • проходные клеммы с пружинными контактами типа Push-in для подключения одножильных или многожильных проводов.

Кронштейн имеет исполнения в зависимости от количества и типоразмера клемм.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол-во
1 Кронштейн громкоговорителя ГР-1 1 шт.
Болт М6х16 3 шт.
Болт М6х25 1 шт.
Винт М6х20 2 шт.
Винт установочный М8х20 4 шт.
Гайка М6 1 шт.
Гайка с зубчатым фланцем М6 3 шт.
Гайка с зубчатым фланцем М8 4 шт.
Шайба плоская увеличенная 6 3 шт.
Шайба плоская 6 4 шт.
Шайба пружинная 6 65Г 3 шт.
Наименование Кол-во
Провод заземления М6-М6 длина 1 м 1 шт.
Провод заземления длина 0,3 м 3 шт.
Пружина постоянного давления ППД-0 КВТ 3 шт.
Пружина постоянного давления ППД-1 КВТ 3 шт.
Трубка термоусаживаемая клеевая 30/10 0,05 м 3 шт.
Шильд "ГГО" жёлтый 1 шт.
Шильд "НС" жёлтый 1 шт.
Ключ трёхгранный 1 шт.
Кронштейн громкоговорителя ГР-1. Паспорт 1 экз.
Тара упаковочная 1 шт.

ХАРАКТЕРИСТИКИ КЛЕММ

Наименование параметра Значение в зависимости
от типоразмера
2,5 4
Номинальное напряжение, В 800
Провод, сечение, номинальный ток, А
    - многожильный, 2,5 мм2 24
    - одножильный, 4 мм2 32
    - многожильный, 4 мм2   32
    - одножильный, 6 мм2   41
Сечение подключаемых проводов, мм2
    - многожильный 0,34…2,50 0,5…4,00
    - одножильный 0,34…4,00 0,5…6,00

КАБЕЛЬНЫХ ВВОДОВ

Кабельный ввод Наружный диаметр кабеля, мм
М16 4…8
М32 14…25

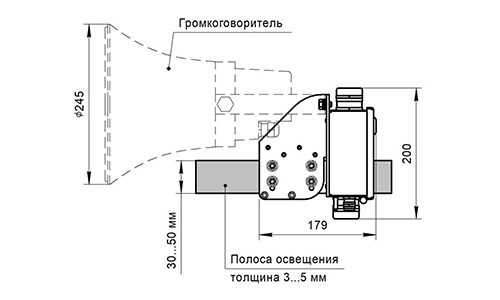

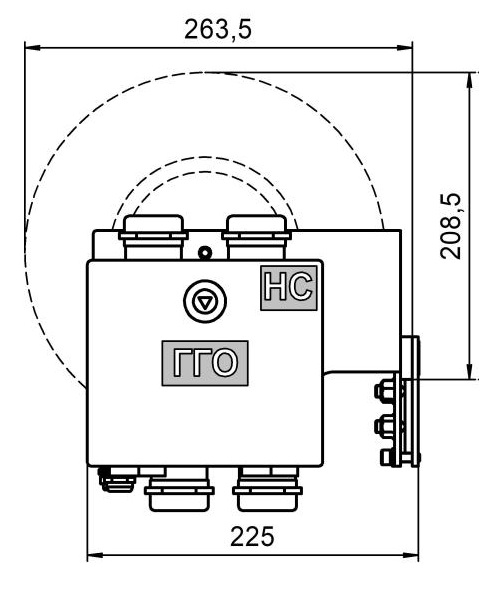

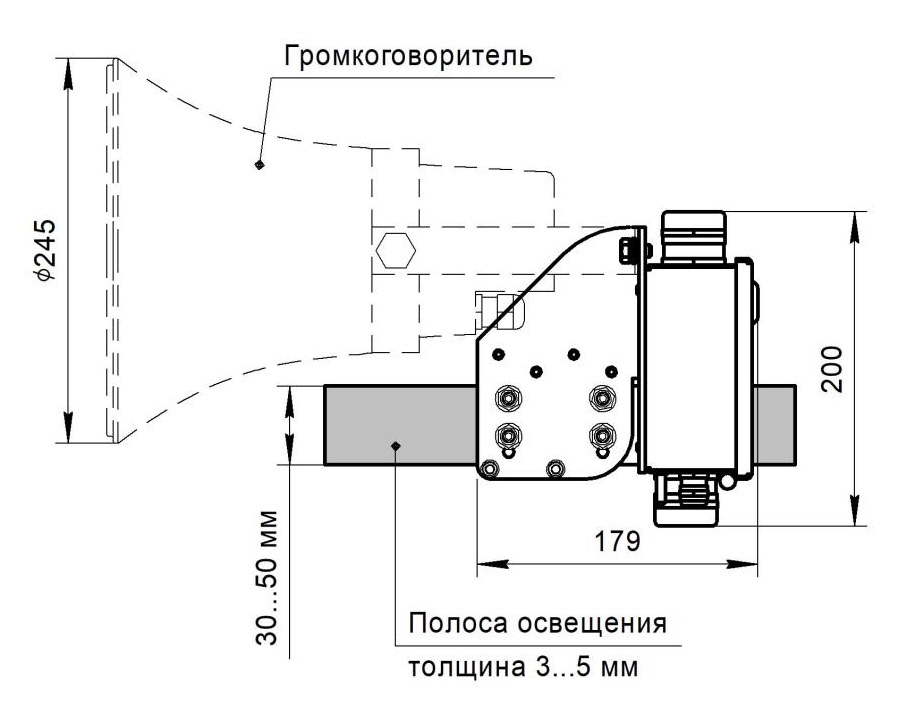

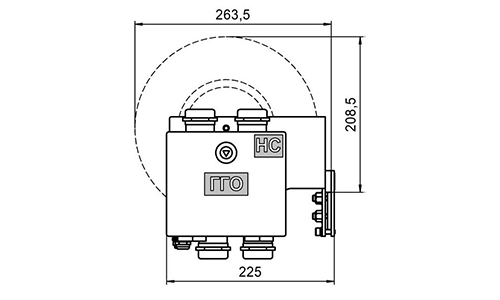

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

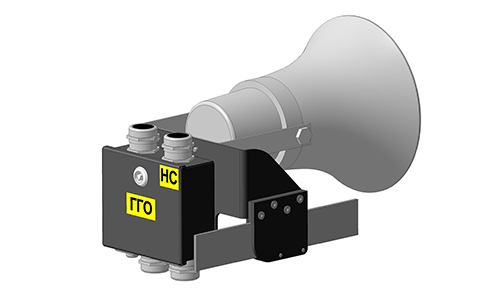

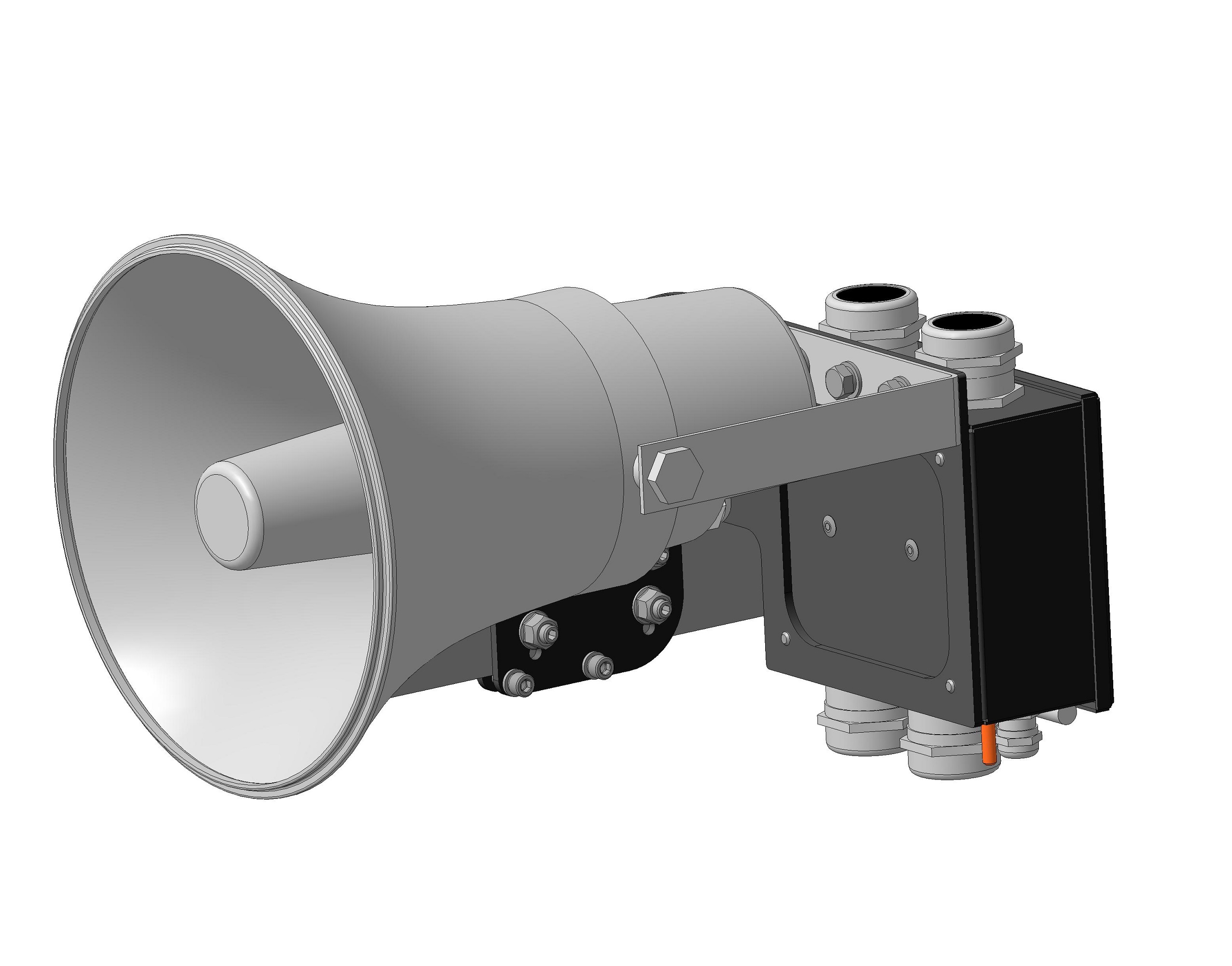

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Схема кронштейна

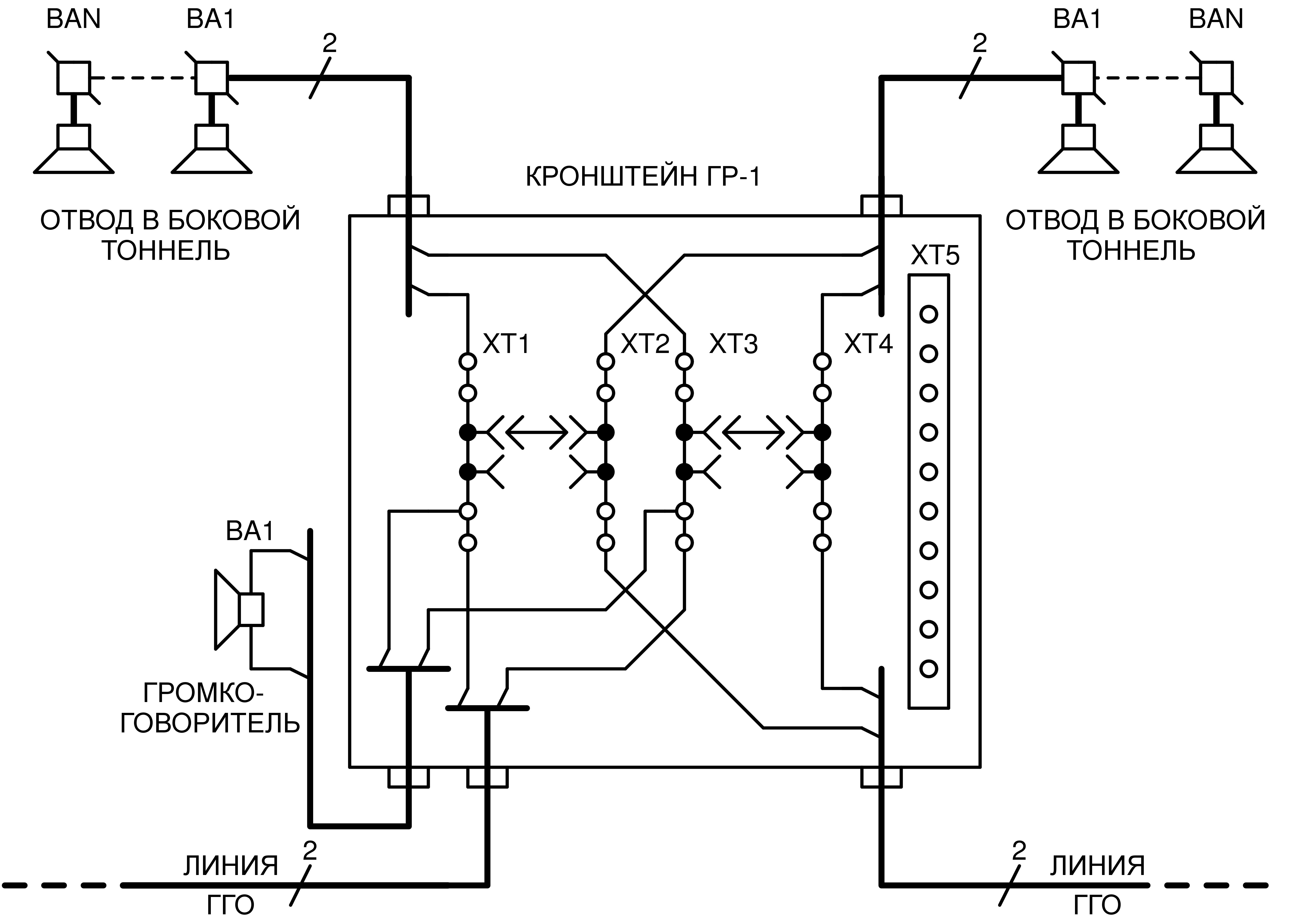

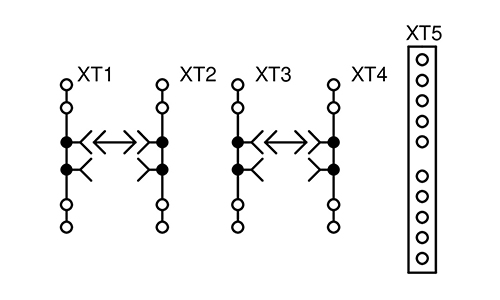

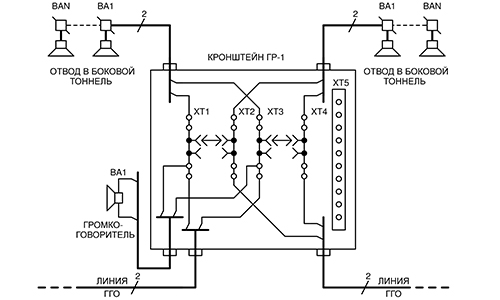

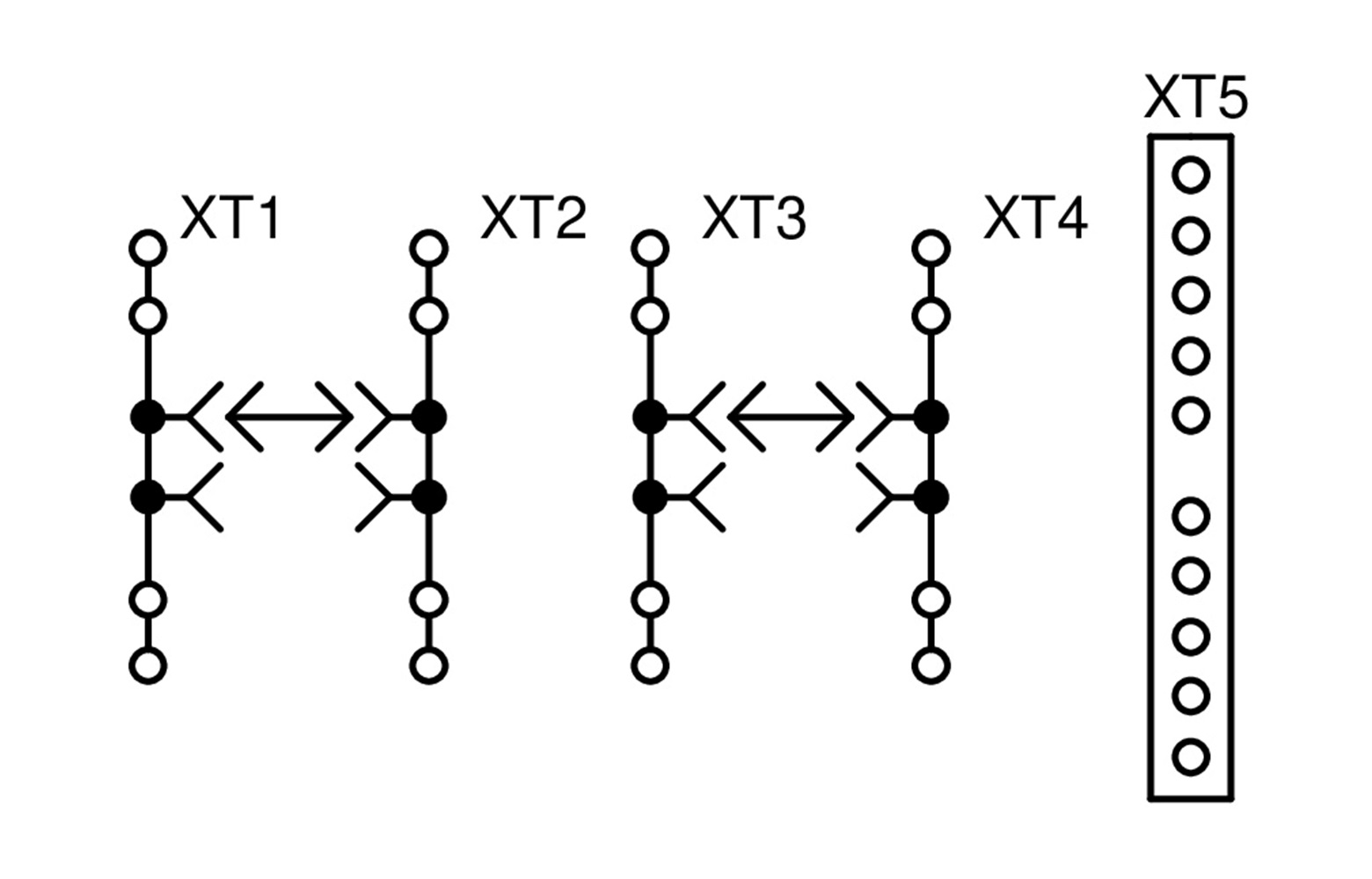

СХЕМА ПОДКЛЮЧЕНИЯ
