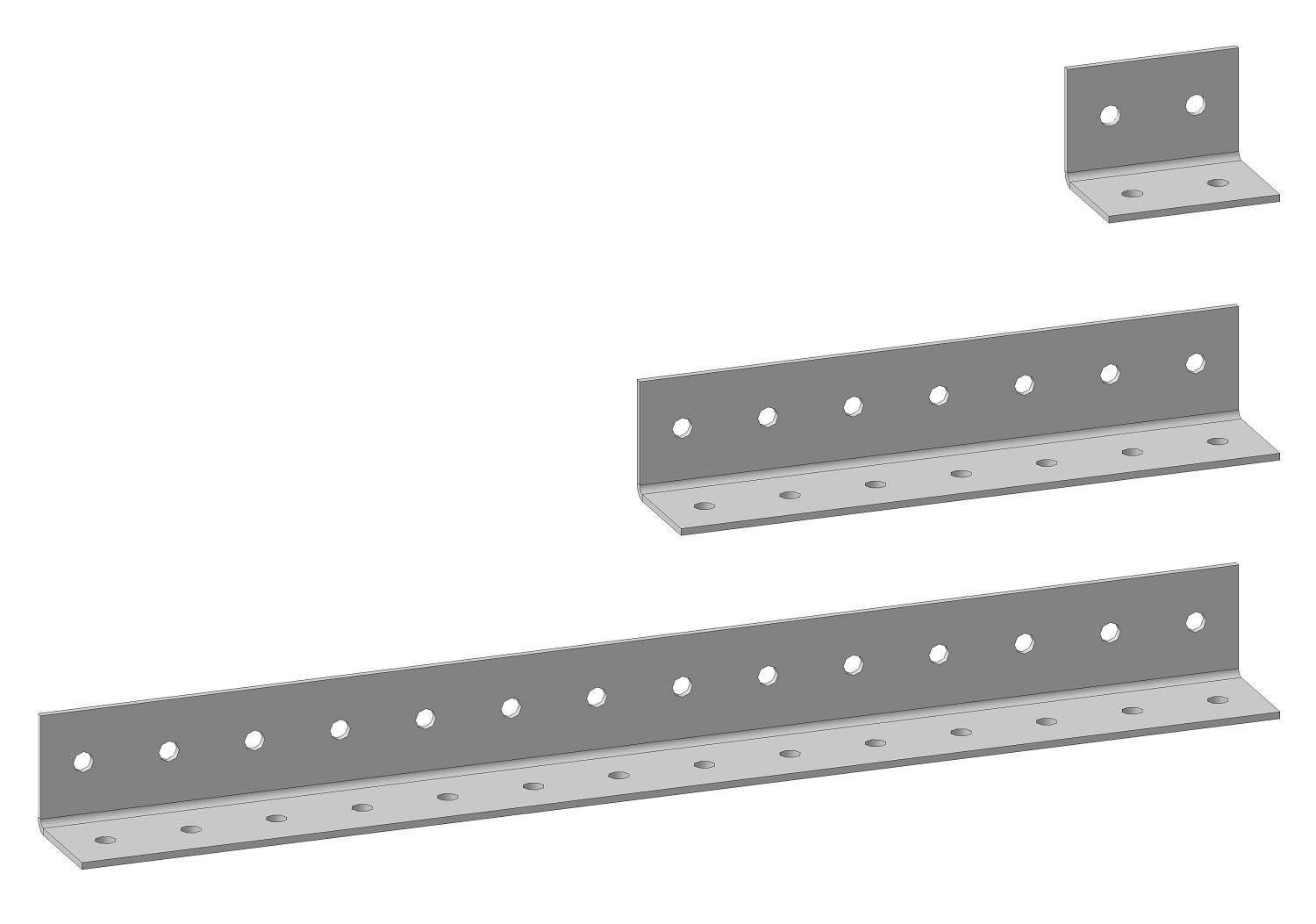

КРОНШТЕЙН УГЛОВОЙ КУ-тип 1

КРОНШТЕЙН УГЛОВОЙ КУ-тип 1

предназначен для крепления различных конструкций на швеллере перфорированном ШП-тип 1 под углом 90° к плоскости швеллера

Масса от 0,2 до 12,0 кг в зависимости от длины

Габаритные размеры не более: Lх68х68 мм, где

L - длина кронштейна 50, 100, 150...3000 мм

Цвет - RAL 7035

Пример записи в документации и при заказе:
Пример записи в документации и при заказе Описание
Кронштейн угловой КУ‑тип 1.2450‑ОЦ
БРМТ.746112.050
Кронштейн угловой КУ‑тип 1 из оцинкованной стали с полимерным покрытием, длина кронштейна - 2450 мм.
Кронштейн угловой КУ‑тип 1.400‑НЕРЖ
БРМТ.746112.050
Кронштейн угловой КУ‑тип 1 из нержавеющей стали с полимерным покрытием, длина кронштейна - 400 мм.

Кронштейны имеют исполнения в зависимости от габаритных размеров и материала кронштейна - нержавеющая сталь или оцинкованная сталь.

Во избежание коррозии при эксплуатации выбор материала кронштейна производить согласно ГОСТ 9.005-72.

КОМПЛЕКТ ПОСТАВКИ
Кронштейн угловой КУ-тип 1 1 шт.
Болт М10х35 2 шт.
Гайка М10 4 шт.
Шайба 10 4 шт.

ОБОЗНАЧЕНИЕ:

Кронштейн угловой КУ‑тип 1 . L - X БРМТ.746112.050
1   2   3 4
Поле Описание
1 Наименование
2 L - длина кронштейна в мм, из:
- нержавеющей стали - 50, 100, 150 ... 2000 мм
- оцинкованной стали - 50, 100, 150 ... 3000 мм
Поле Описание
3 Материал кронштейна:
НЕРЖ - нержавеющая сталь
ОЦ - оцинкованная сталь
4 Обозначение

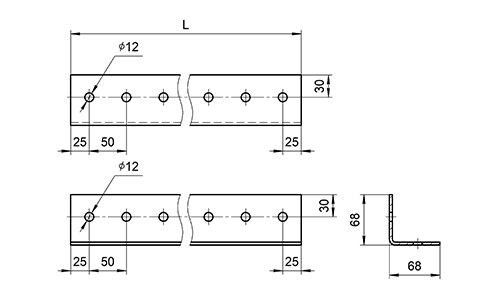

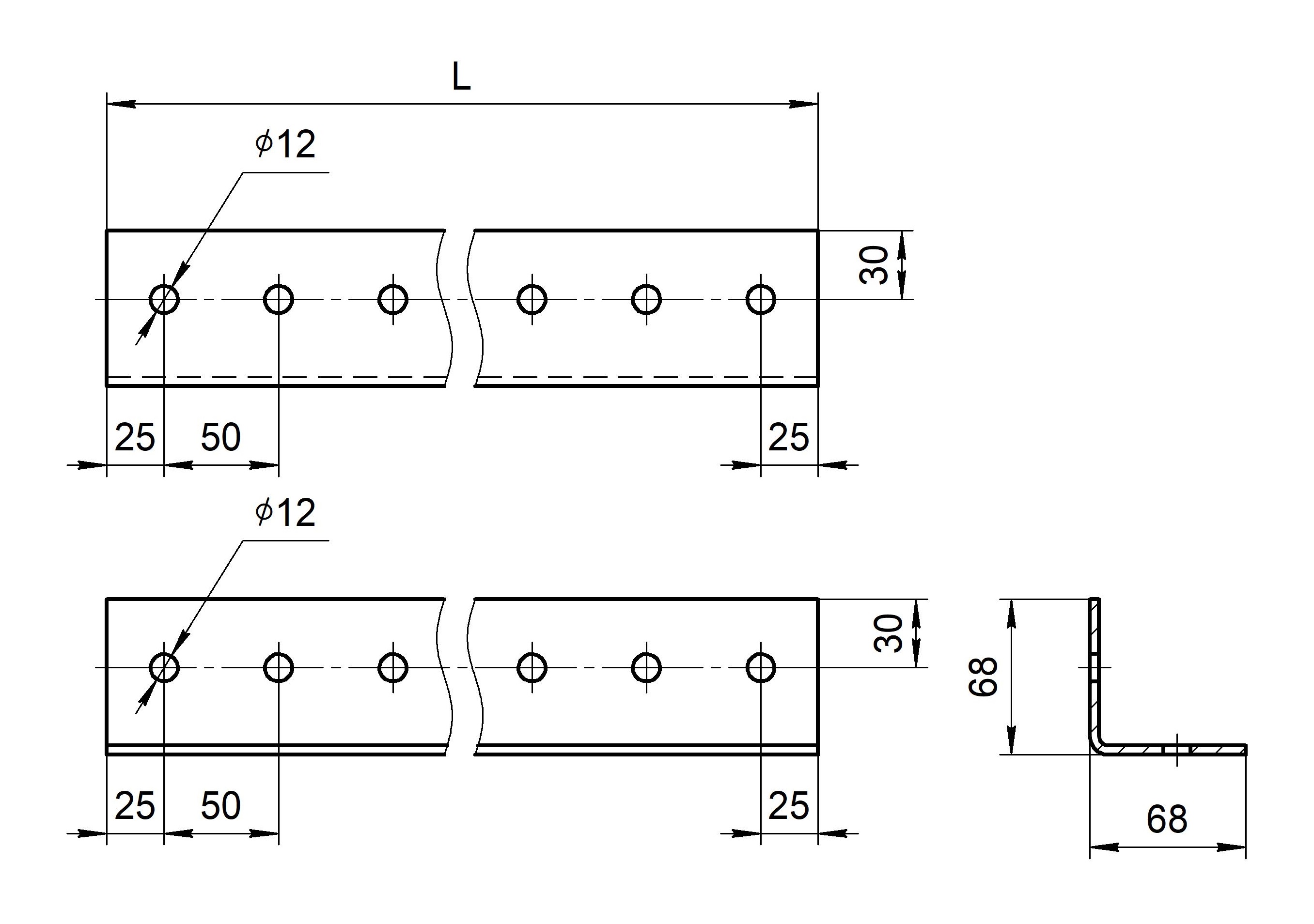

Общий вид, габаритные и установочные размеры

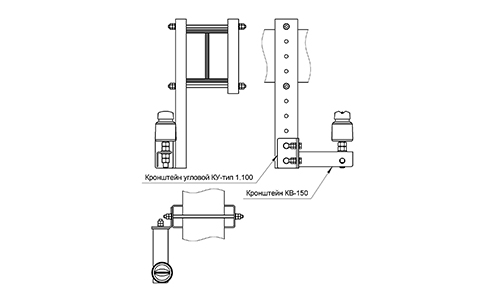

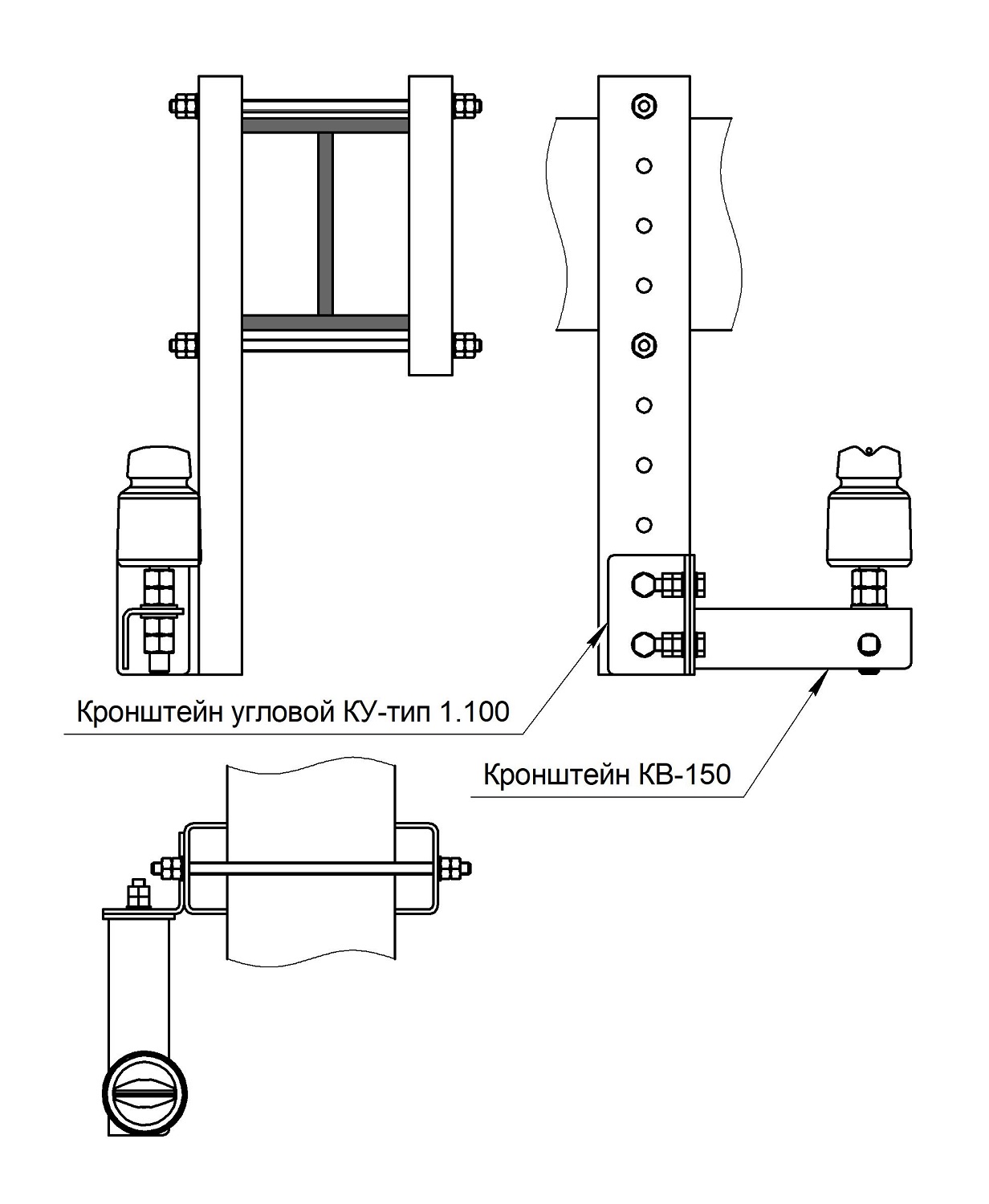

Пример установки кронштейна КВ-150 на швеллер перфорированный ШП-тип 1
