Щиток электропитания ЩЭП-480-24-Д

• Фото

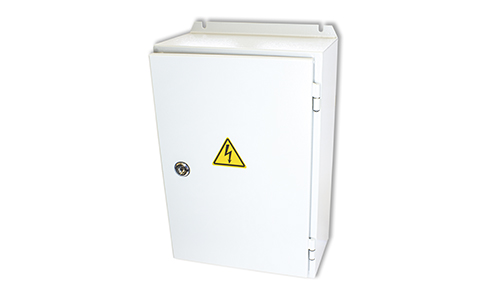

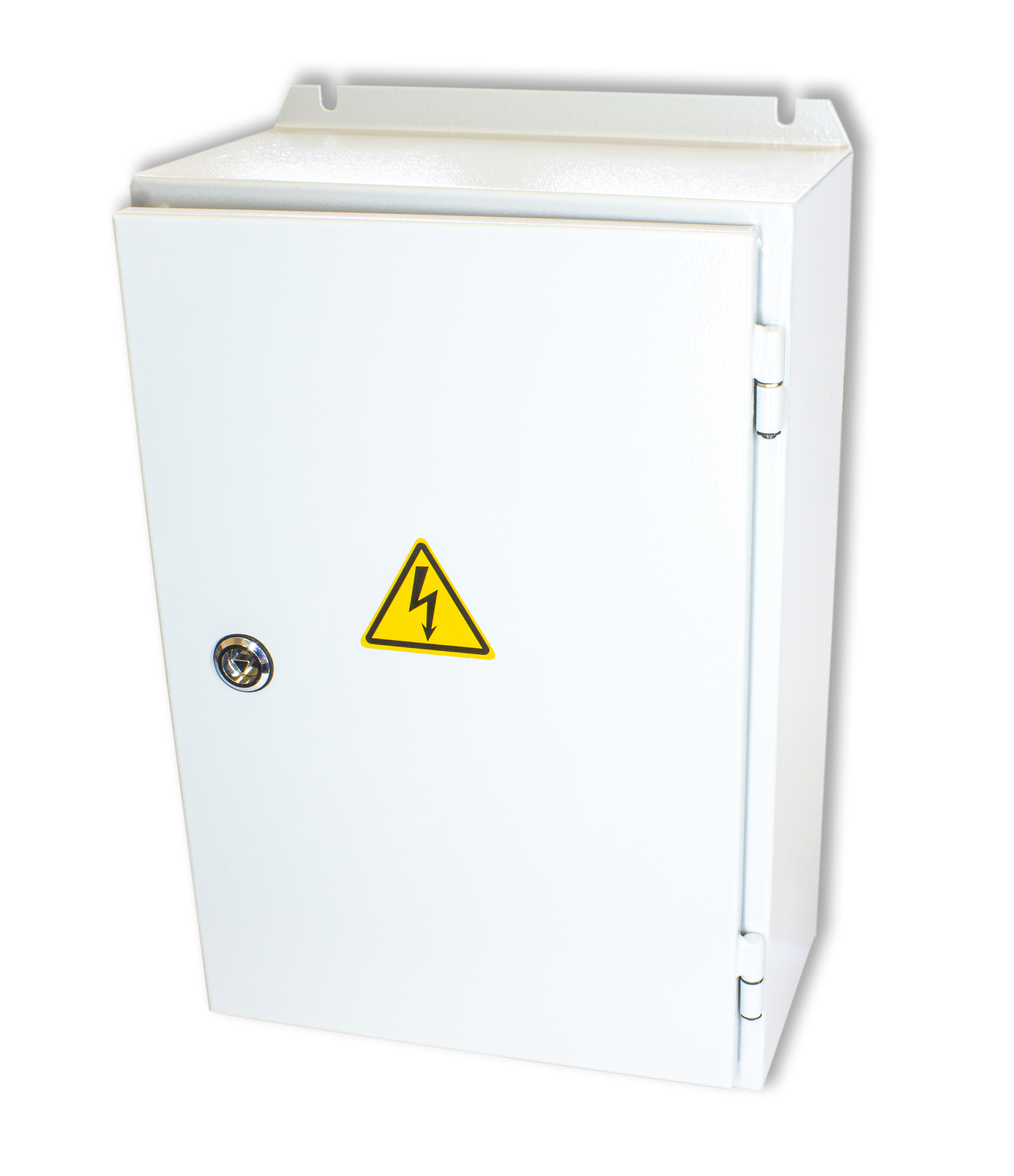

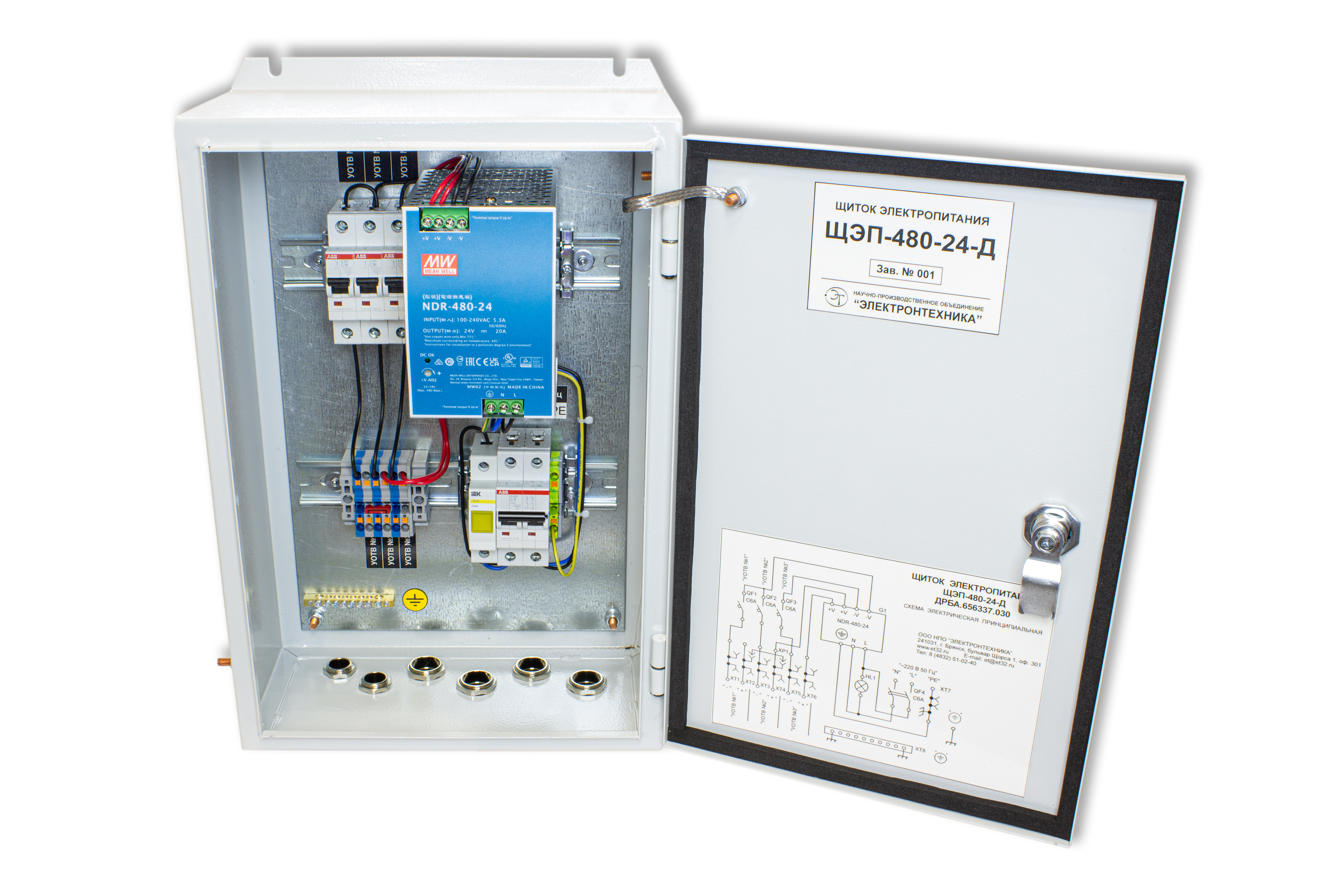

Щиток электропитания ЩЭП-480-24-Д

(щиток) предназначен для организации электропитания устройств отображения времени на станциях метрополитена постоянным напряжением 24 В с максимальным выходным током не более 20 А и обеспечивает подключение до 3 нагрузок через пружинные клеммы типа Push-In с фронтальным подключением.

Климатическое исполнение – УХЛ 4

Степень защиты корпуса – IP54

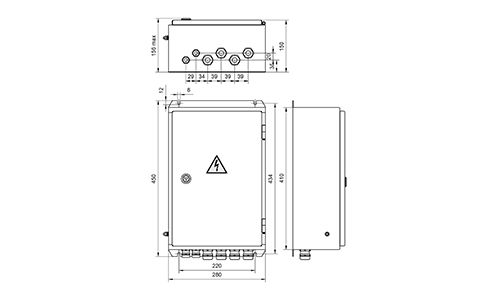

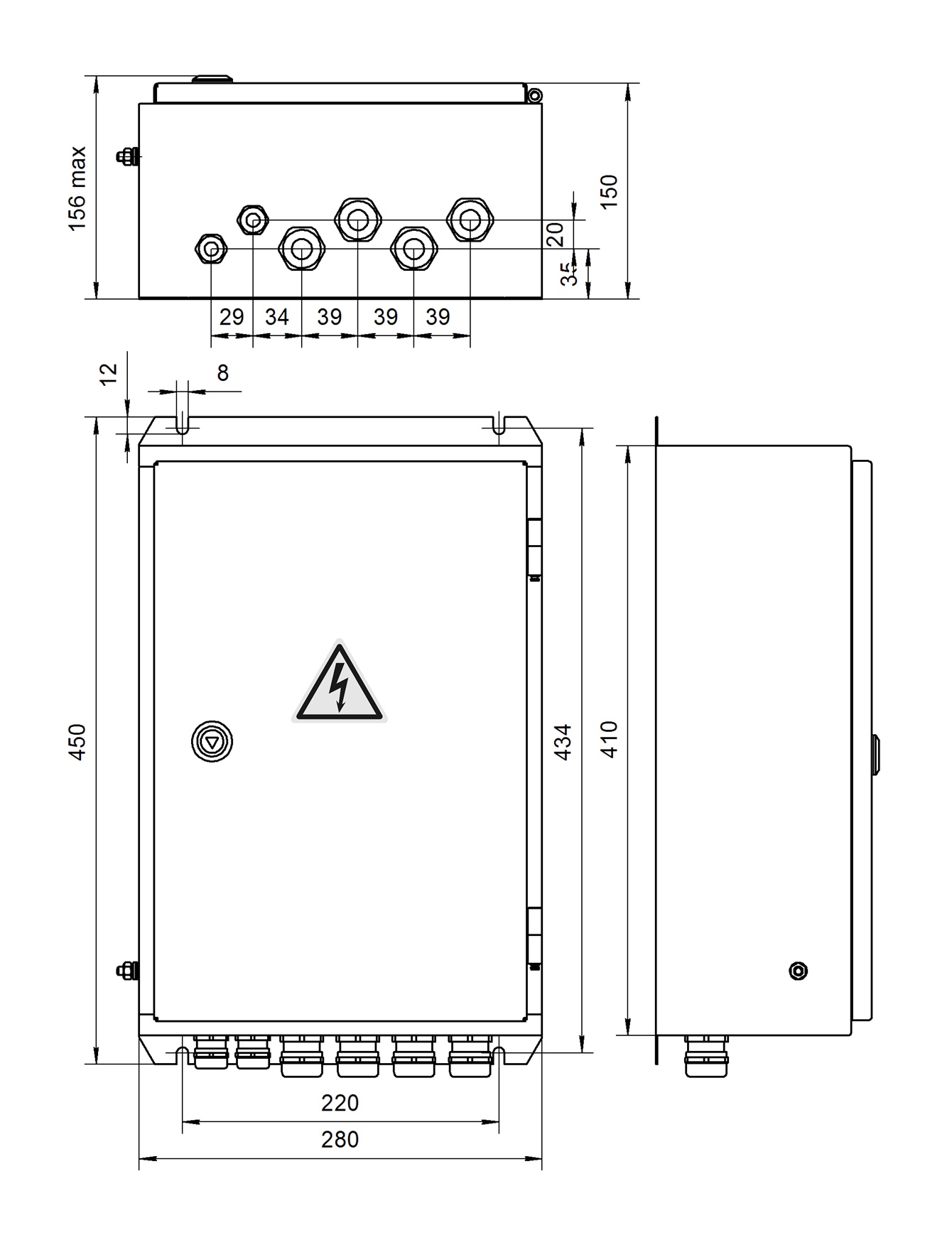

Габаритные размеры не более 280х450х156 мм

Масса не более 9,5 кг

Цвет полимерного покрытия – RAL7032

Корпус навесной крепится на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм

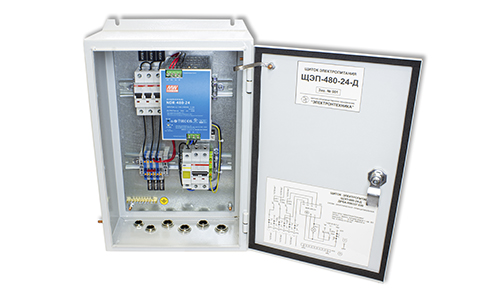

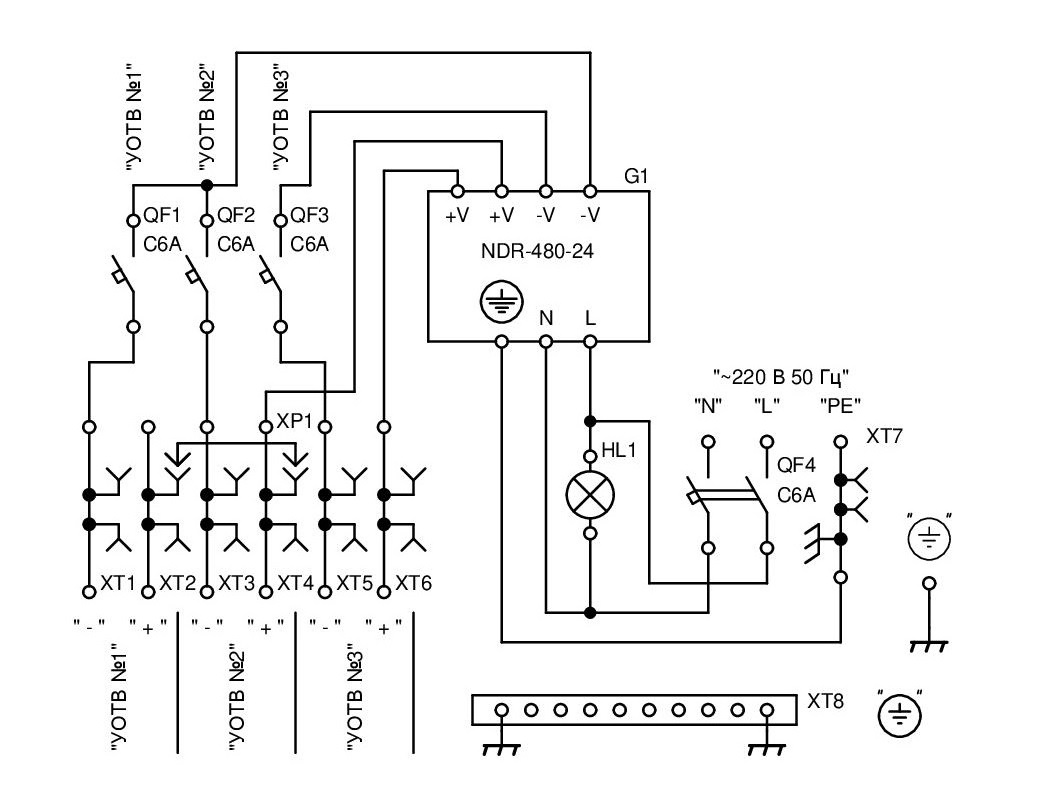

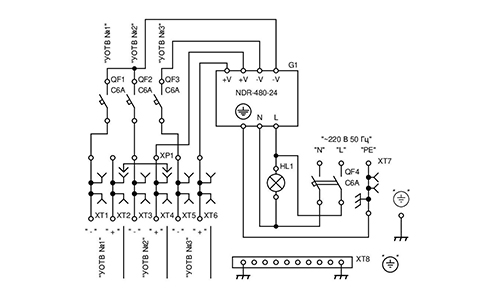

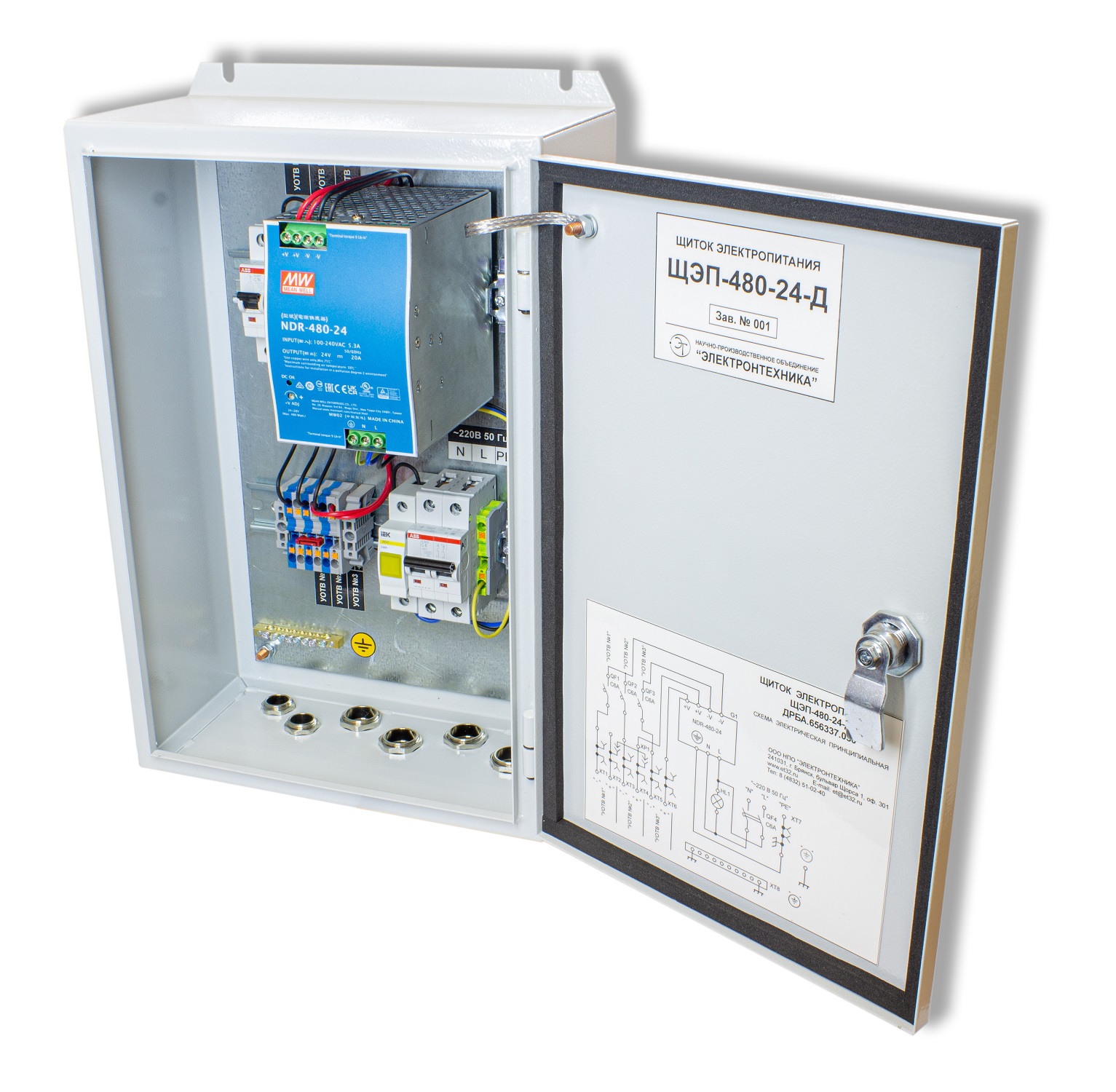

Щиток имеет:

• блок питания с номинальным выходным напряжением 24 В и максимальным током нагрузки 20 А;
• двухполюсный выключатель автоматический по цепи входного переменного напряжения питания 220 В 50 Гц;
• индикатор наличия входного переменного напряжения питания 220 В 50 Гц;
• три однополюсных выключателя автоматических для коммутации нагрузок, подключаемых к напряжению питания 24 В;
• два металлических кабельных ввода ZETA М20 снизу для ввода кабелей с внешним диаметром от 10 до 14 мм;
• четыре металлических кабельных ввода ZETA М25 снизу для ввода кабелей с внешним диаметром от 13 до 18 мм;
• клеммы типа Push-In для подключения нагрузок;
• шпильку М6 для заземления с наружной стороны;
• шину заземления внутри щитка.
