ПАНЕЛЬ РАСПРЕДЕЛИТЕЛЬНАЯ ПР-05С

Панель распределительная ПР-05С

(панель) предназначена для организации на рабочем месте сотрудника метрополитена:

– ввода и подключения кабелей связи общей ёмкостью до 20 пар и кроссирования их на оконечное абонентское оборудование через плинты с нормально-замкнутыми контактами или проходные клеммы с пружинными контактами типа Push-In;

– телефонной и технологической связи;

– дублирования сигналов вызова от телефонной линии;

– электропитания устройств постоянным напряжением 24 В с максимальным током потребления не более 2,5 А.

Климатическое исполнение – УХЛ 4

Габаритные размеры не более 445х495х157 мм

Масса не более 6,0 кг

Пример записи обозначения в документации и при заказе:
Панель распределительная ПР-05С ДРБА.468352.029

Панель имеет:

– пять плинтов с нормально – замкнутыми контактами;

– 40 проходных клемм с размыкателями и пружинными контактами типа Push-In для подключения кабелей связи;

– 8 проходных клемм с пружинными контактами типа Push-In для подключения внешних нагрузок;

– десять телефонных розеток 6Р4C;

– одну розетку типа RJ-45 для подключения УПДС;

– приставку дублирования сигнала вызова ПДСВ-02;

– двухполюсный выключатель автоматический 6 А х-ка С;

– световой индикатор подачи сетевого напряжения питания;

– блок питания с выходным постоянным напряжением 24 В и максимальным током нагрузки 2,5 А;

– две розетки 220 В 50 Гц с заземляющими контактами;

– две шины заземления внутри для заземления металлических оболочек кабелей;

– имеет место для установки четырёх коробок КР-ПР.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол-во
Панель распределительная ПР-05С 1 шт.
Перемычка 6 шт.
Панель распределительная ПР-05С. Паспорт 1 экз.
Тара упаковочная 1 шт.
Наименование параметра, единица измерений Значение
Номинальное переменное напряжение питания частотой 50 Гц, В 220
Максимальный ток по цепи переменного напряжения 220 В 50 Гц, А 6
Количество розеток 220 В 50 Гц, шт. 2
Количество пар кабеля, подключаемых через:
– плинты LSA PROFIL, LSA-PLUS 50
– клеммы с пружинными контактами типа Push-In 20
Количество входов для дублирования сигнала вызова:
– с телефонной линии 1
– от устройства с выходом по постоянному напряжению 1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИСТАВКИ ДУБЛИРОВАНИЯ СИГНАЛА ВЫЗОВА ПДСВ-02

Наименование параметра, единица измерений Значение
Диапазон коммутируемого напряжения, В:
– переменного частотой 50 Гц 0-250
– постоянного 0-48
Максимальный коммутируемый ток, А 1
Вход ПДСВ и диапазон напряжения, при котором обеспечивается срабатывание ПДСВ:
– вход "ВХОД АС", переменное частотой (20-50) Гц, В 30-120
– вход "ВХОД DC", постоянного, В 9-30
Диапазон входных токов, мА:
– "ВХОД АС", в зависимости от амплитуды и частоты индукторного вызова 5-75
– "ВХОД DС", не более: 12,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛЕММ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЕЙ СВЯЗИ

Наименование параметра, единица измерений Значение

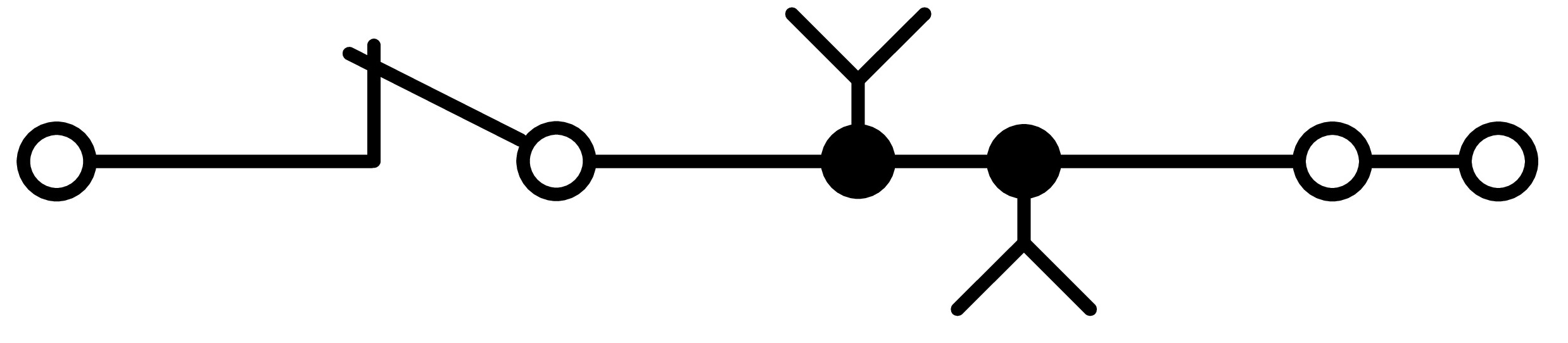

Схема клеммы
Количество 40
Максимальное напряжение, В 400
Максимальный ток, А 20
Диаметры/сечения подключаемых проводов, мм/мм2:
– одножильный/многожильный (0,42…2,26)/(0,14…4,00)
– многожильный с наконечником (0,42…2,26)/(0,14…2,5)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛЕММ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНИХ НАГРУЗОК

Наименование параметра, единица измерений Значение
Схема клеммы
Количество 8
Максимальное напряжение, В 800
Максимальный ток, А 24
Диаметры/сечения подключаемых проводов, мм/мм2:
– одножильный/многожильный (0,42…2,26)/(0,14…4,00)
– многожильный с наконечником (0,42…2,26)/(0,14…2,5)

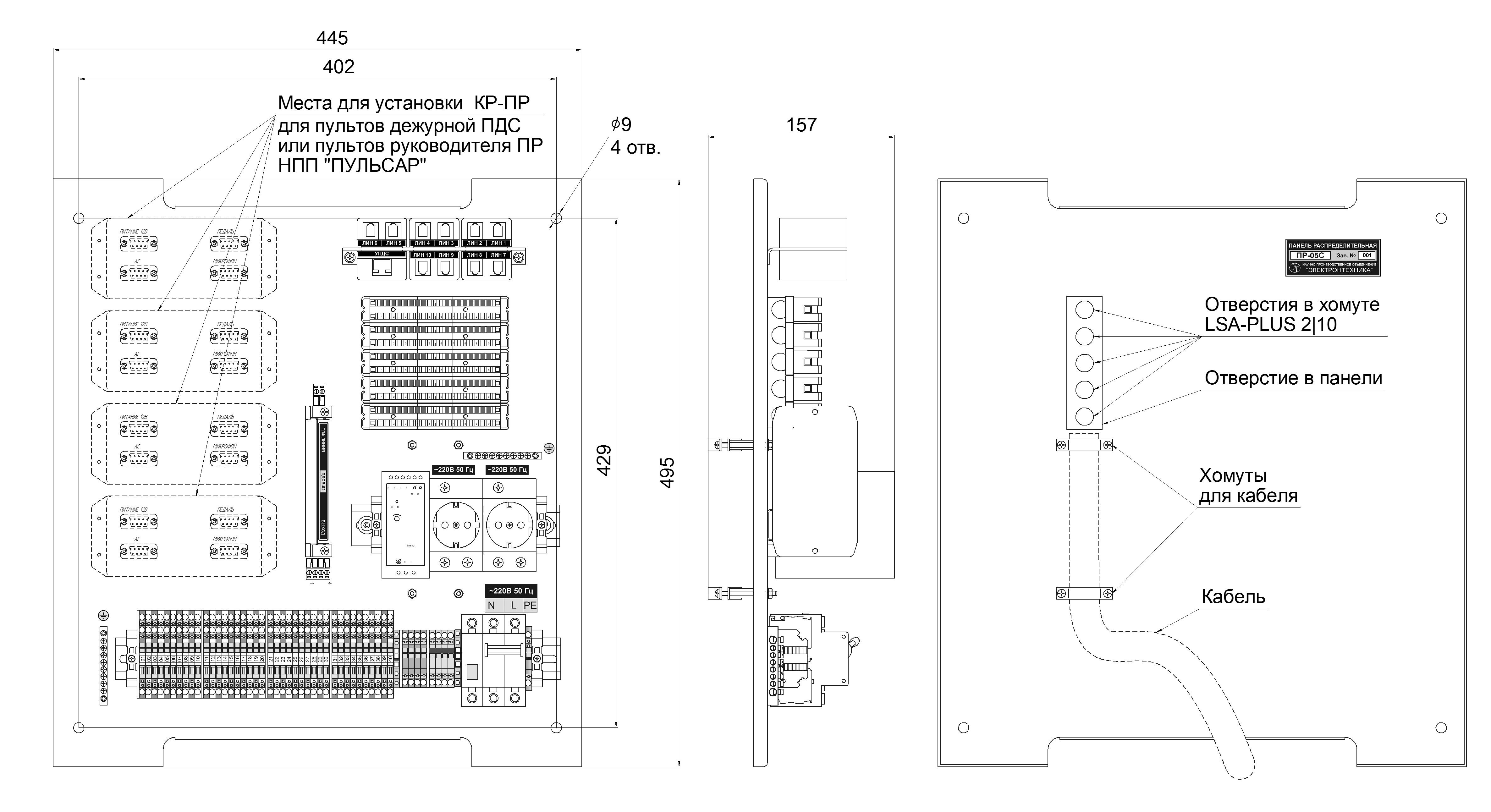

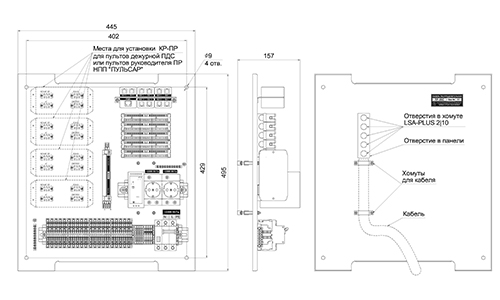

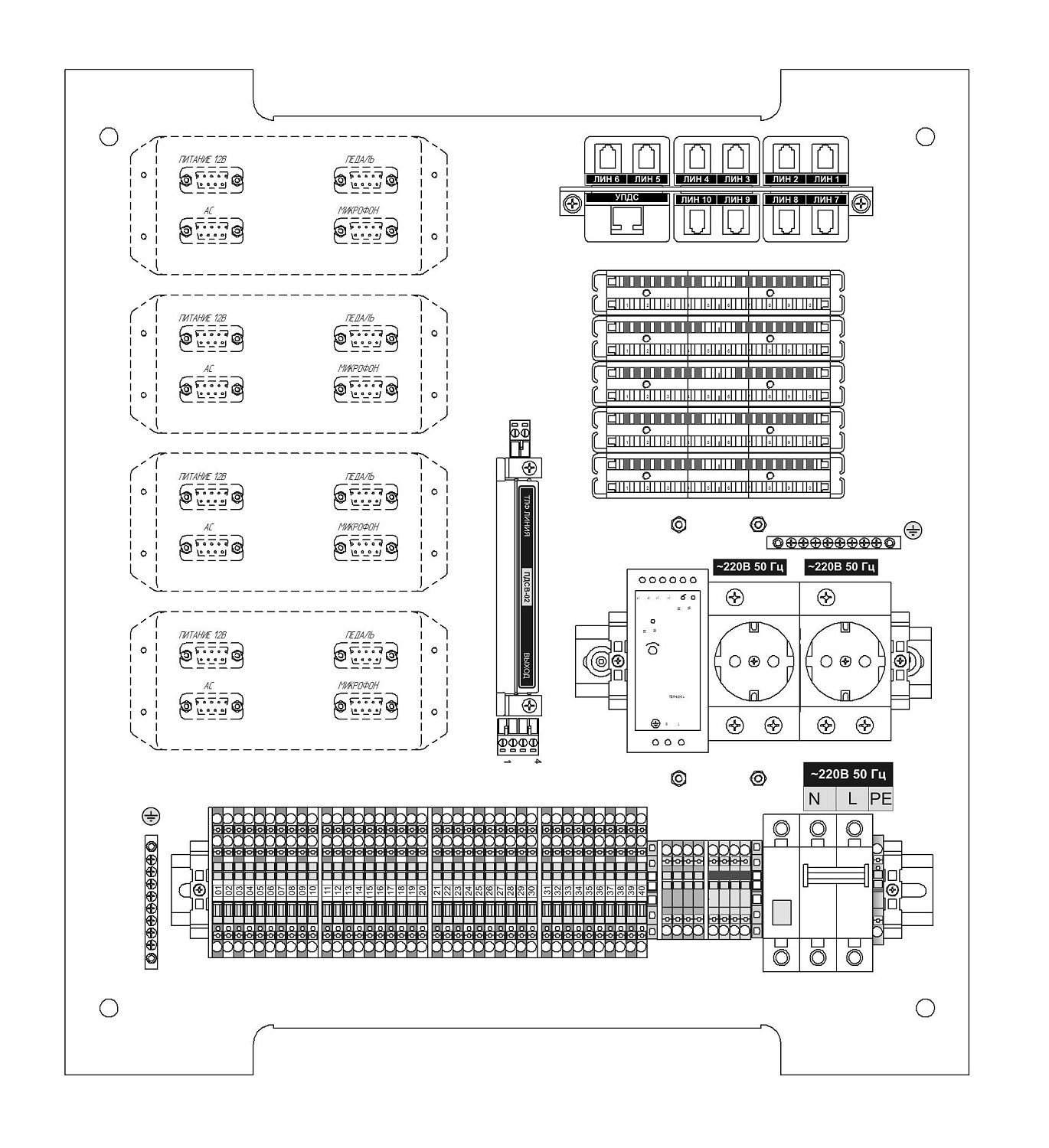

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

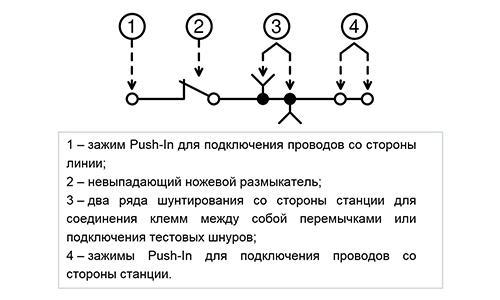

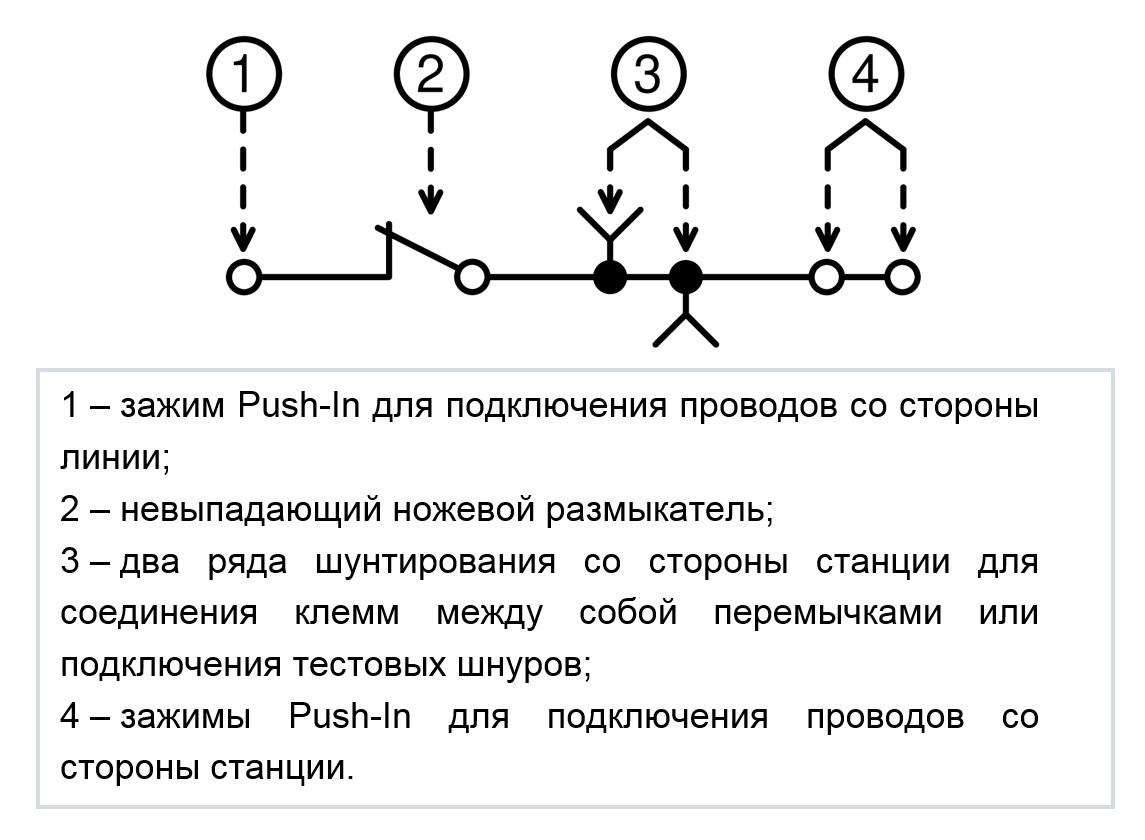

Схема клеммы для подключения кабелей связи

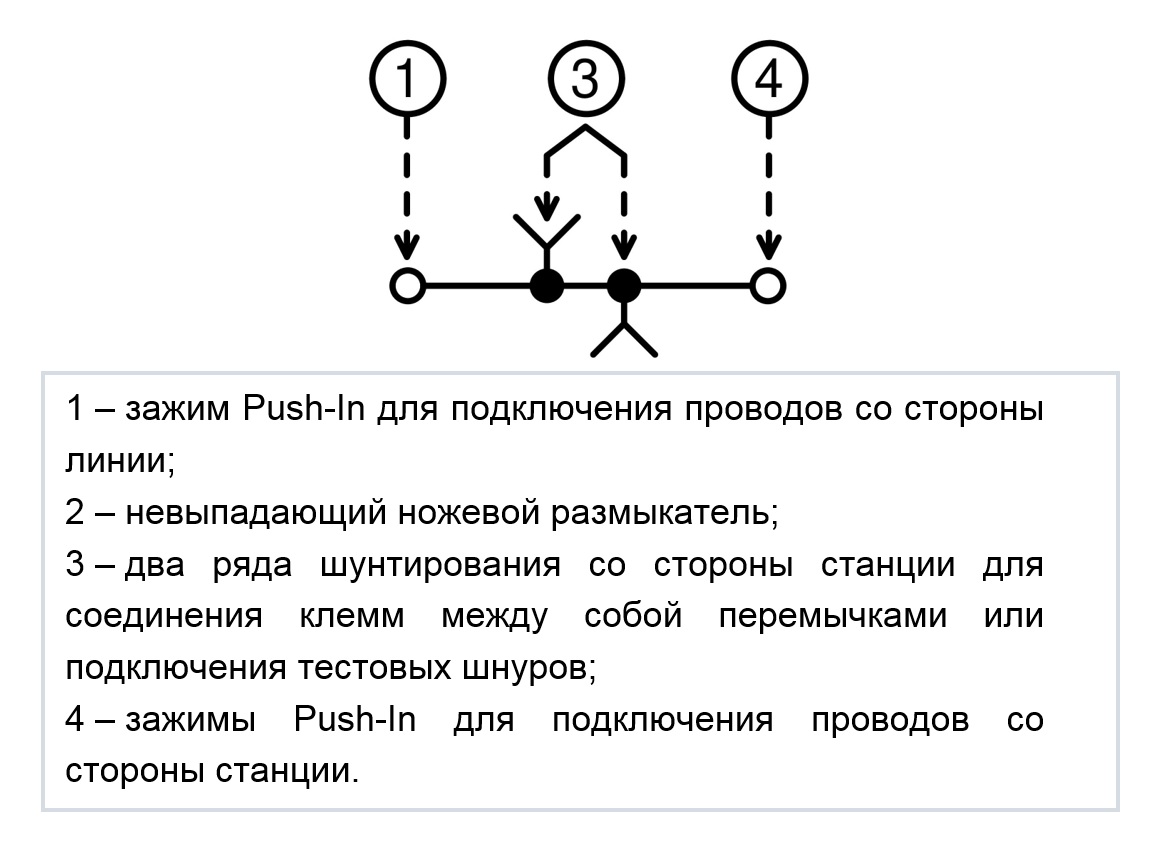

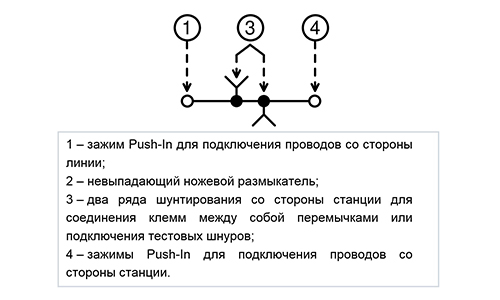

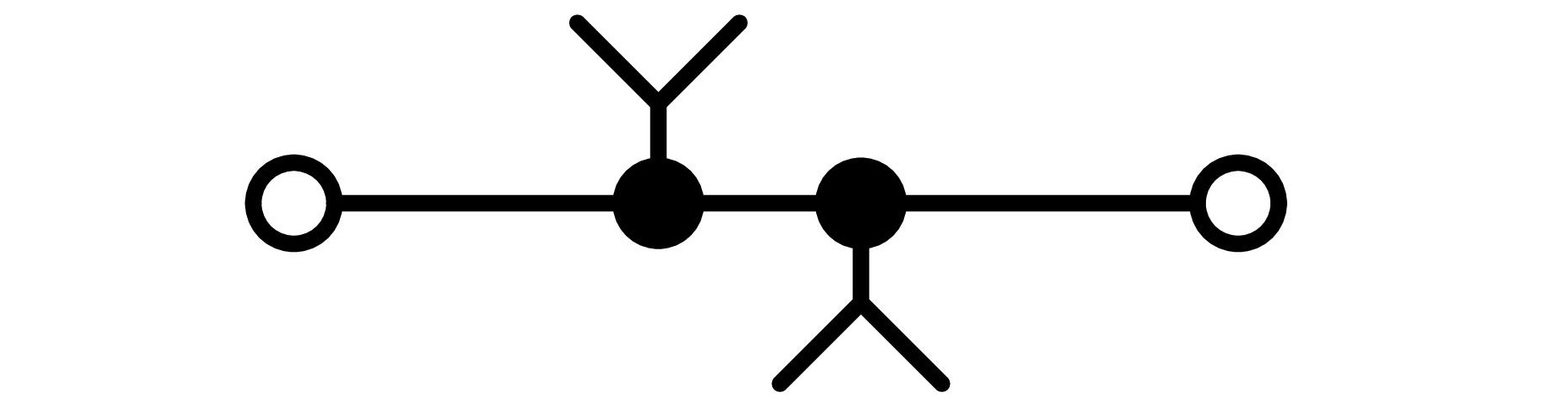

Схема клеммы для подключения внешних нагрузок

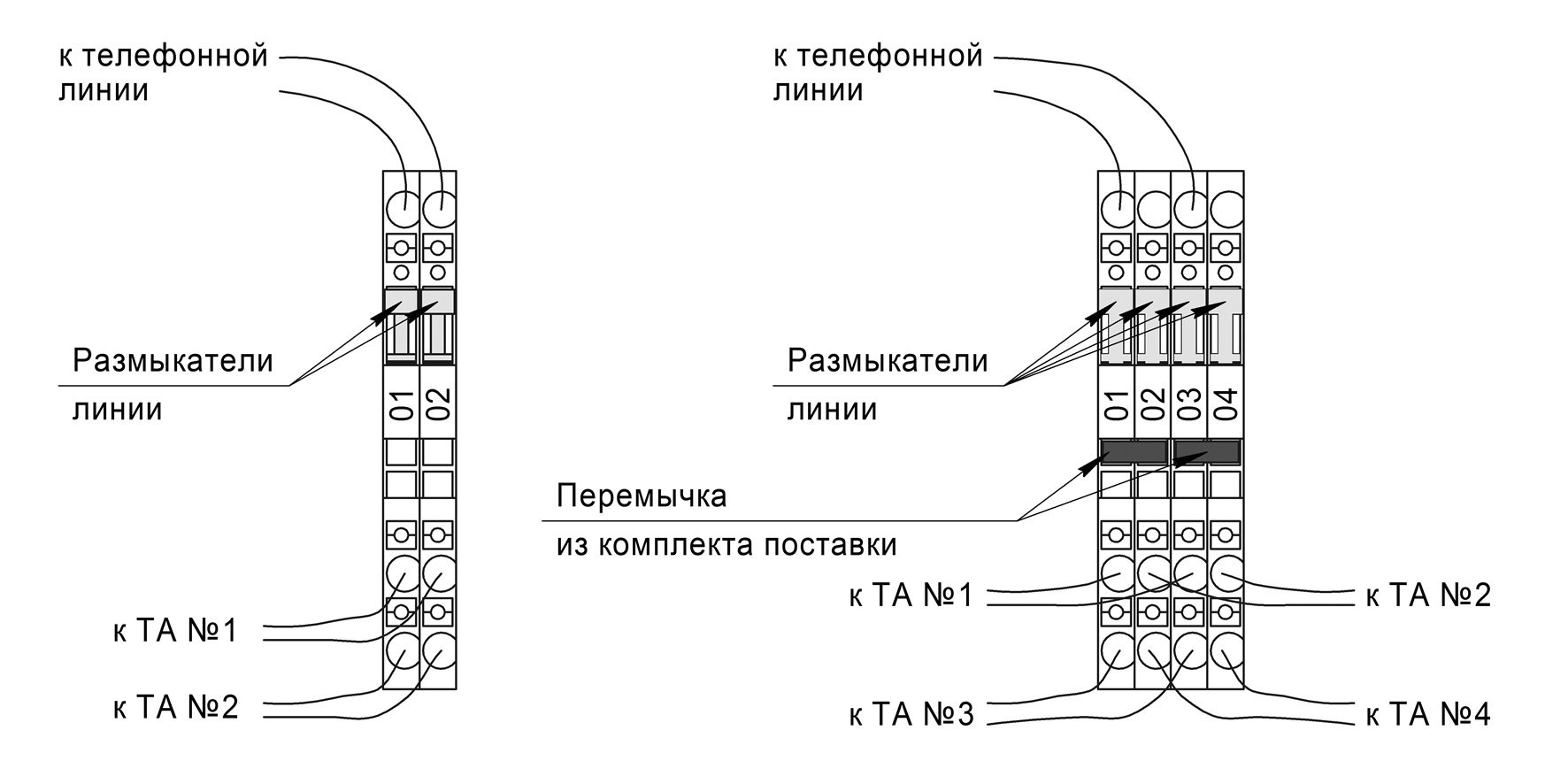

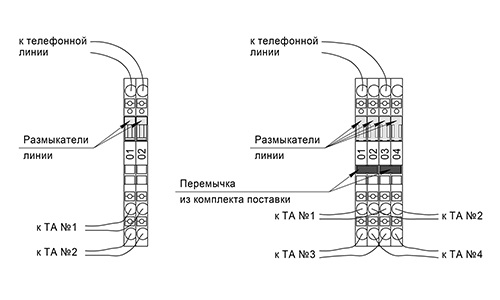

ПРИМЕР СОЕДИНЕНИЯ ВХОДЯЩЕЙ ПАРЫ С НЕСКОЛЬКИМИ ИСХОДЯЩИМИ: 2 ПАРЫ И 4 ПАРЫ
