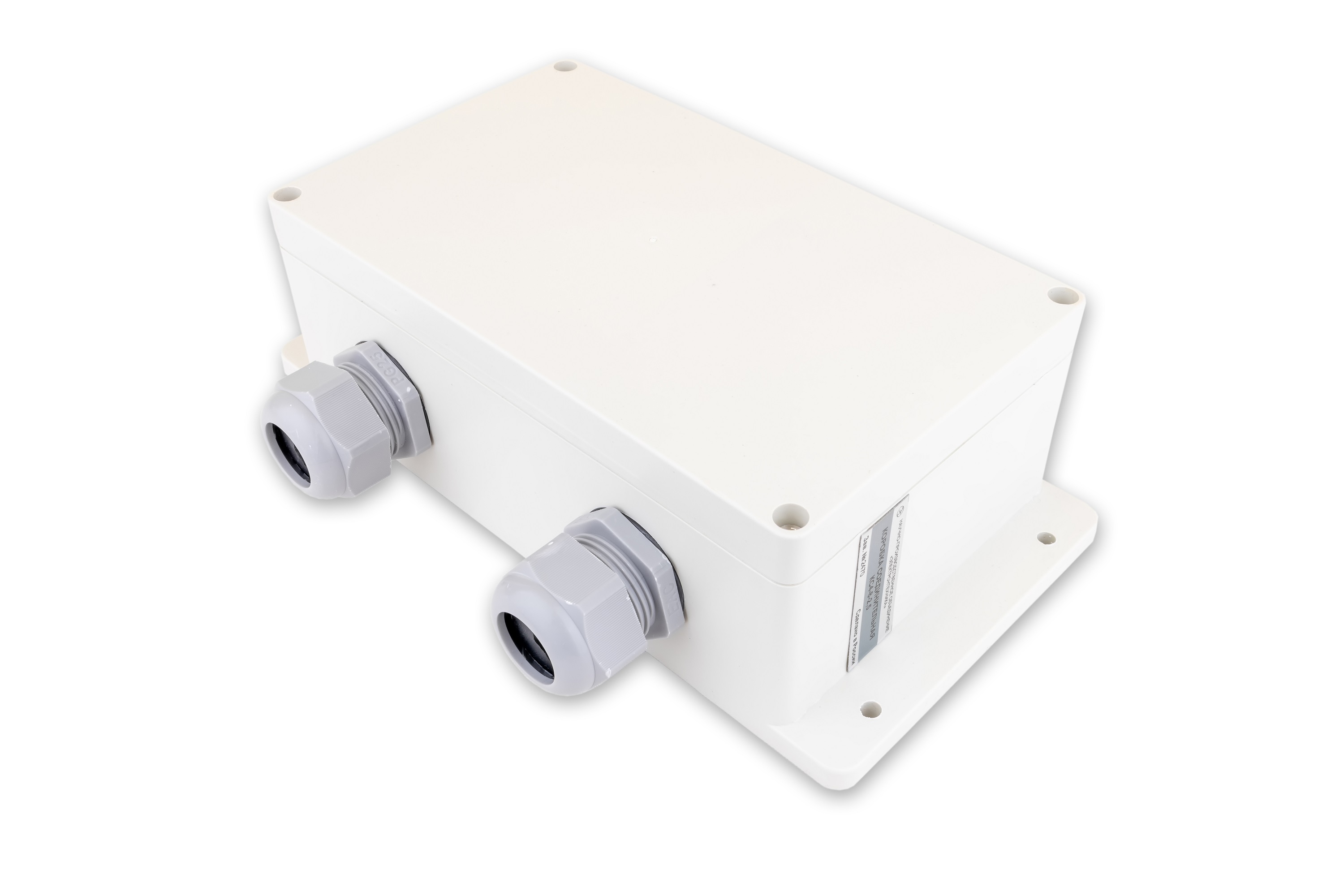

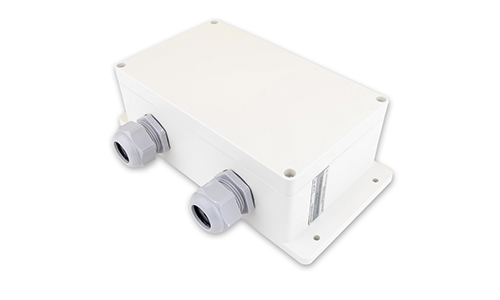

Коробка соединительная КС4-8-2,5

Коробка соединительная КС4-8-2,5

(коробка) предназначена для организации линий громкоговорящего оповещения (ГГО) на станциях и в служебных помещениях метрополитена и обеспечивает соединение и разветвление кабелей без пайки и винтовых соединений.

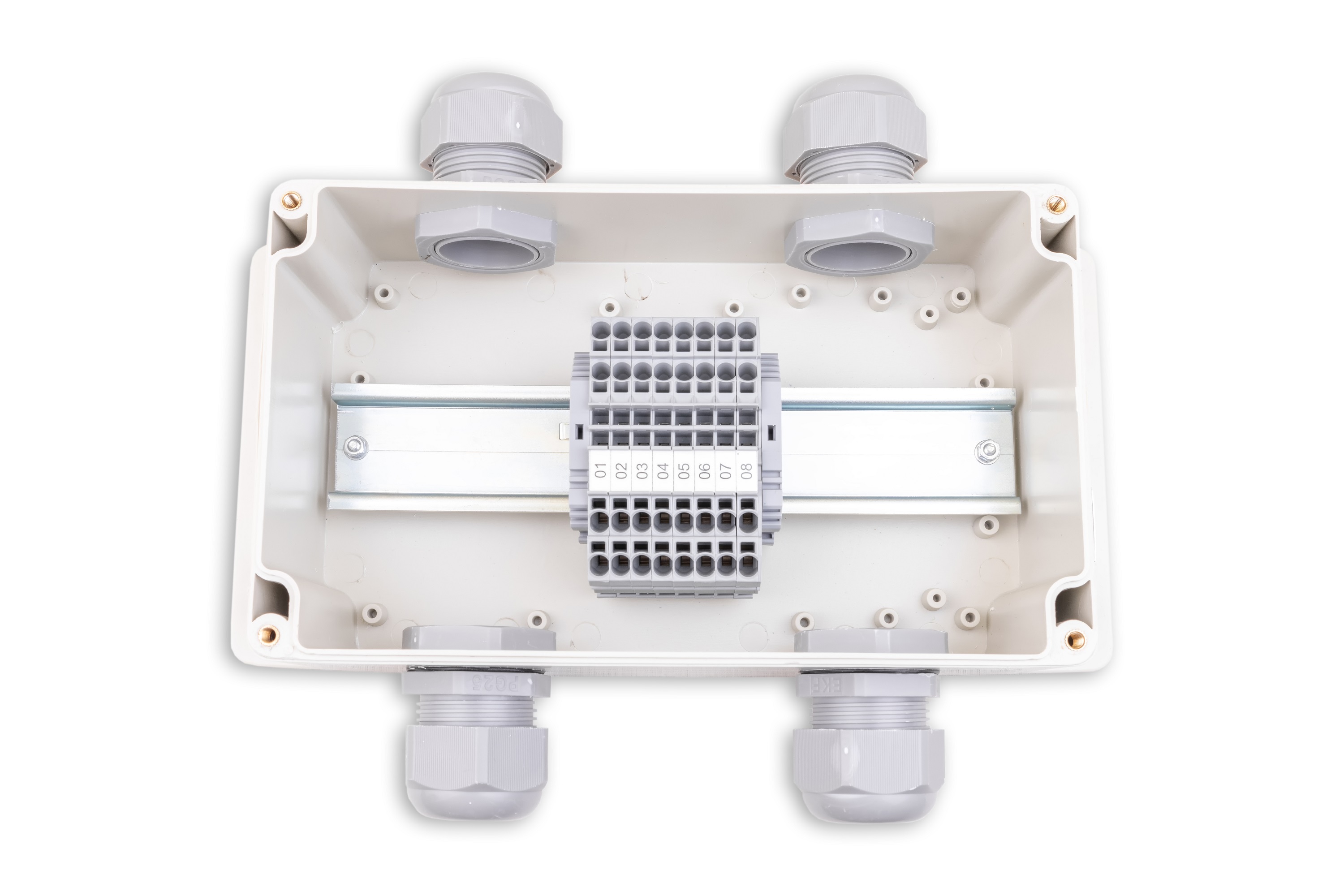

Коробка имеет:

- пластиковые кабельные вводы с заглушками;

- проходные клеммы с пружинными контактами типа Push-In и фронтальным подключением проводов.

Каждая клемма имеет четыре точки подключения.

Климатическое исполнение – УХЛ 3

Степень защиты корпуса – IP65

Масса не более 0,6 кг

Габаритные размеры не более 240х184х75 мм

Материал корпуса - пластик

Пример записи обозначения в документации и при заказе:
Коробка соединительная КС4-8-2,5 БРМТ.465139.030

КОМПЛЕКТ ПОСТАВКИ

Наименование изделия Кол-во.
Коробка соединительная КС4-8-2,5 1 шт.
Дюбель 6х50 4 шт.
Шуруп 4,2х50 4 шт.
Коробка соединительная КС4-8-2,5.
Паспорт
1 экз.
Тара упаковочная 1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра, единица измерений Значение
Номинальное напряжение, В 800
Номинальный ток, А 24
Количество клемм, шт. 8
Сечение жилы подключаемых проводов, мм2
     - однопроволочная 0,34…4,00
     - многопроволочная 0,34…2,50
     - многопроволочная с наконечником 0,25…2,50
Количество кабельных вводов, шт. 4
Наружный диаметр вводимого кабеля, мм 16…21

СХЕМА КЛЕММЫ

Принцип работы клеммы Push-In 1 - зажимы Push-In для подключения проводов со стороны линии
2 - два ряда шунтирования для соединения клемм между собой перемычками или для подключения тестовых шнуров
3 - зажимы Push-In для подключения проводов со стороны станции

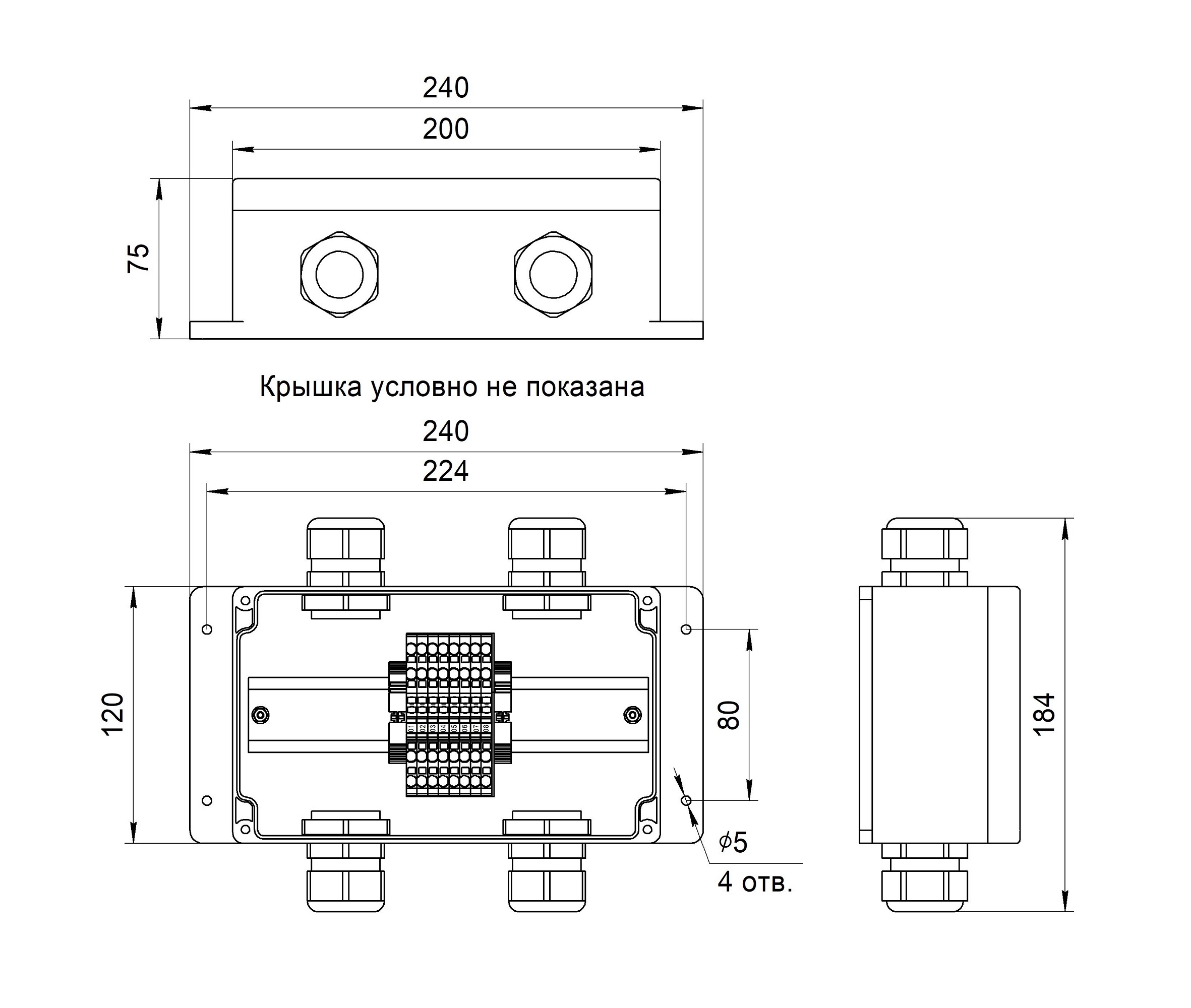

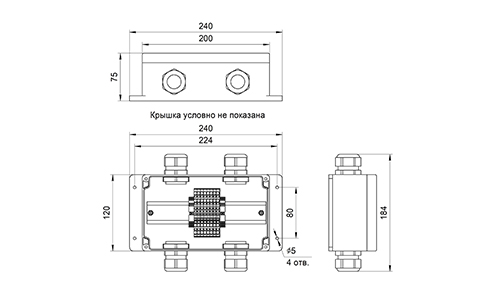

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
