Коробки соединительные КС1‑8‑2,5 КС2‑8‑2,5

Фото

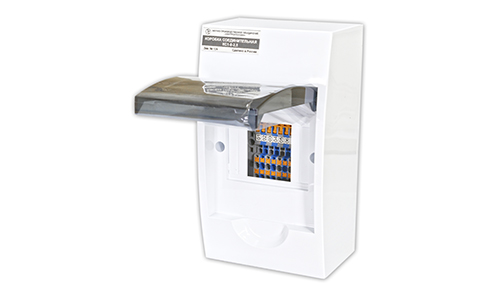

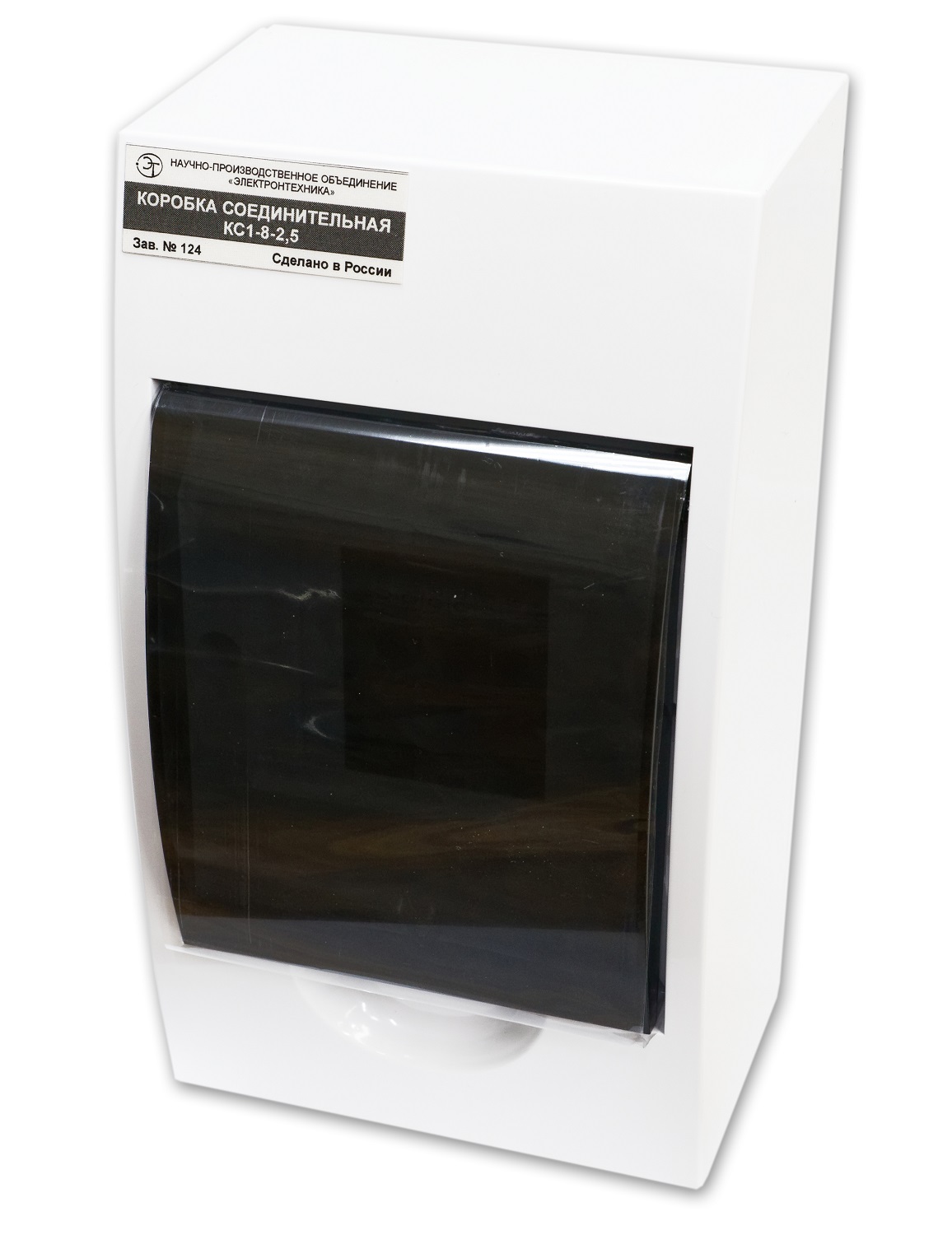

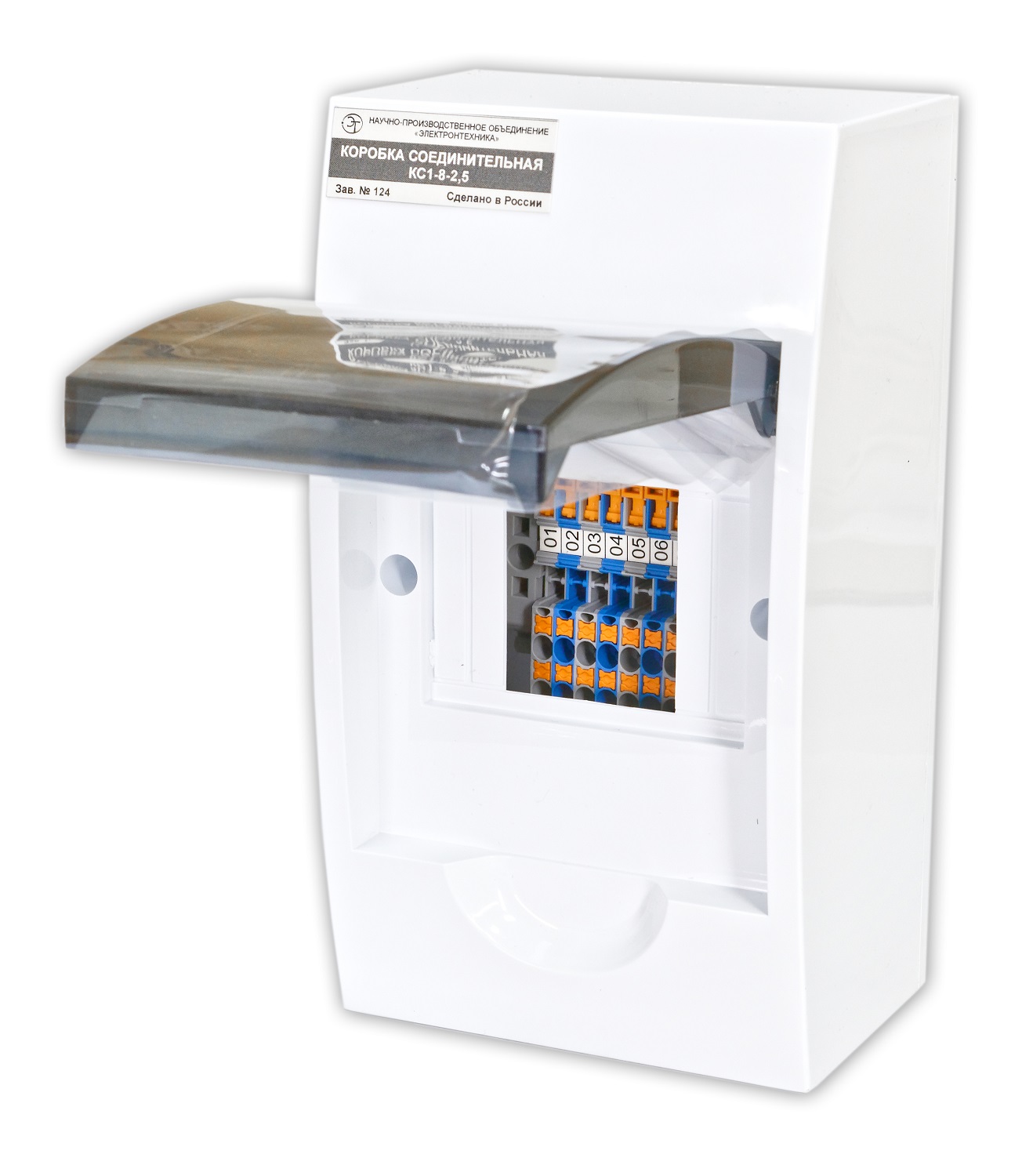

Коробка соединительная КС1‑8‑2,5 КС2‑8‑2,5

Коробки соединительные КС1‑8‑2,5 КС2‑8‑2,5

(коробка) предназначены для соединения и разветвления кабелей без пайки и винтовых соединений.

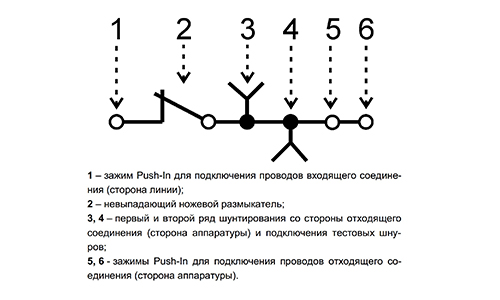

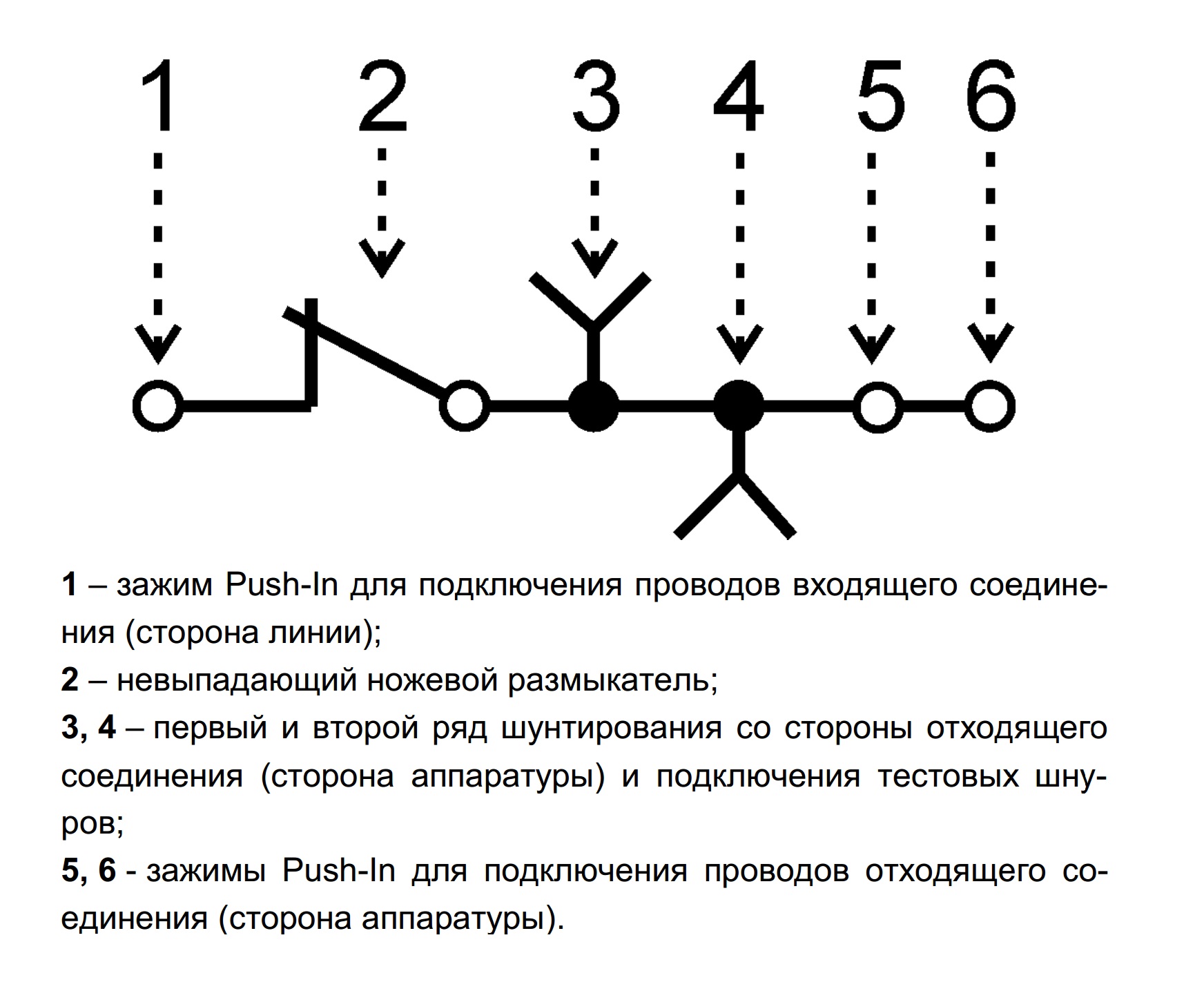

В коробке применены проходные клеммы с пружинными зажимами типа Push–In с фронтальным подключением одножильных и многожильных проводов. Каждая клемма обеспечивает соединения типа «одно входящее – два исходящих» и имеет возможность оперативного соединения клемм между собой перемычками.

Количество клемм – 8.

Климатическое исполнение – УХЛ3 по ГОСТ 15150‑69.

Степень защиты корпуса IP20 по ГОСТ 14254‑2015.

Пример записи обозначения в документации и при заказе:

Пример записи в документации и при заказе	Габаритные размеры, (ВхШхГ)мм	Масса, кг	Расположение и количество выламываемых отверстий
Пример записи в документации и при заказе	Габаритные размеры, (ВхШхГ)мм	Масса, кг	сверху	снизу	по бокам
Коробка соединительная КС1‑8‑2,5 БРМТ.465139.027	200х112х93	0,5	1	1	2 слева 2 cправа
Коробка соединительная КС2‑8‑2,5 БРМТ.465139.027	140х93х83	0,3	2	2	-

Корпус – пластиковый навесного исполнения для крепления на вертикальной поверхности имеет выламываемые отверстия под кабель или гофротрубу:

КС1 – 4 шт. диаметром 16 или 25 мм.
КС2 – 6 шт. диаметром 12 или 21 мм.

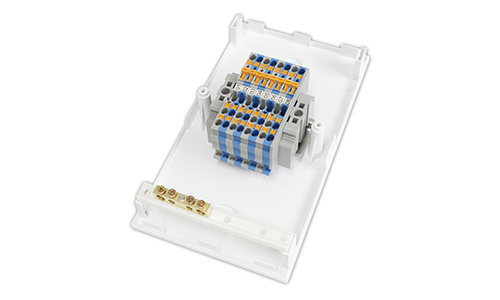

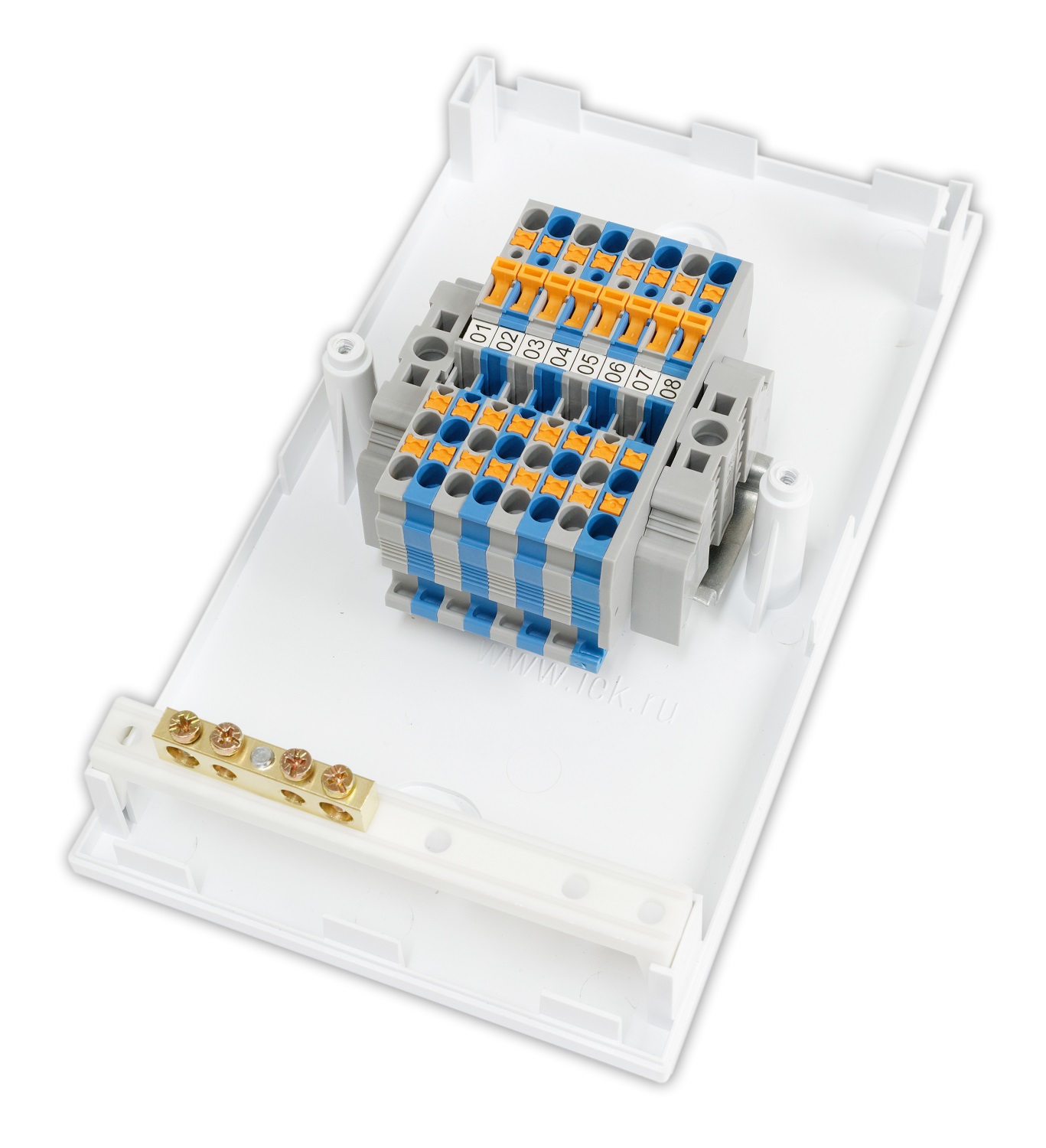

Держатель шины устанавливается в коробке КС1 в верхней или нижней части корпуса.

КОМПЛЕКТ ПОСТАВКИ	КС1	КС2
1 Коробка соединительная	1 шт.	1 шт.
2 Держатель шины PEN негорючий	1 шт.	-
3 Шина PEN 6х9мм на 4 контакта	1 шт.	-
4 Винты крепления с дюбелями	2 шт.	2 шт.
5 Перемычки для клемм	4 шт.	4 шт.

Наименование параметра, единица измерений		Значение
Максимальное напряжение, В		400
Максимальный ток, А		20

Параметр	Одножильный	Многожильный
Диаметр, мм	0,42…2,26	0,42…1,78
Сечение, мм	0,14…4,00	0,14…2,50
Сечение, AWG	26-12	26-13

Коробки соединительные КС1‑8‑2,5 КС2‑8‑2,5

Коробки соединительные КС1‑8‑2,5 КС2‑8‑2,5

Характеристики клемм

Характеристики проводов, подключаемых к клеммам
